- 콘크리트는 누르는 힘에는 강하지만 당기는 힘에는 약해, 다리 상판이 휘어질 때 아랫면부터 균열이 발생하는 한계가 있습니다.
- 철근을 넣거나 콘크리트를 두껍게 만드는 방식은 자중 증가와 철근 부식 문제를 야기하므로, 미리 강철 케이블로 콘크리트를 쥐어짜 두는 프리스트레스트 콘크리트(PSC)가 개발되었습니다.
- 미리 걸어둔 압축력 덕분에 차가 지나가며 발생하는 당기는 힘은 균열을 만드는 대신 Pre-stress를 깎아먹는 데 먼저 소비됩니다.
거대한 다리가 처지지 않고 버티는 이유

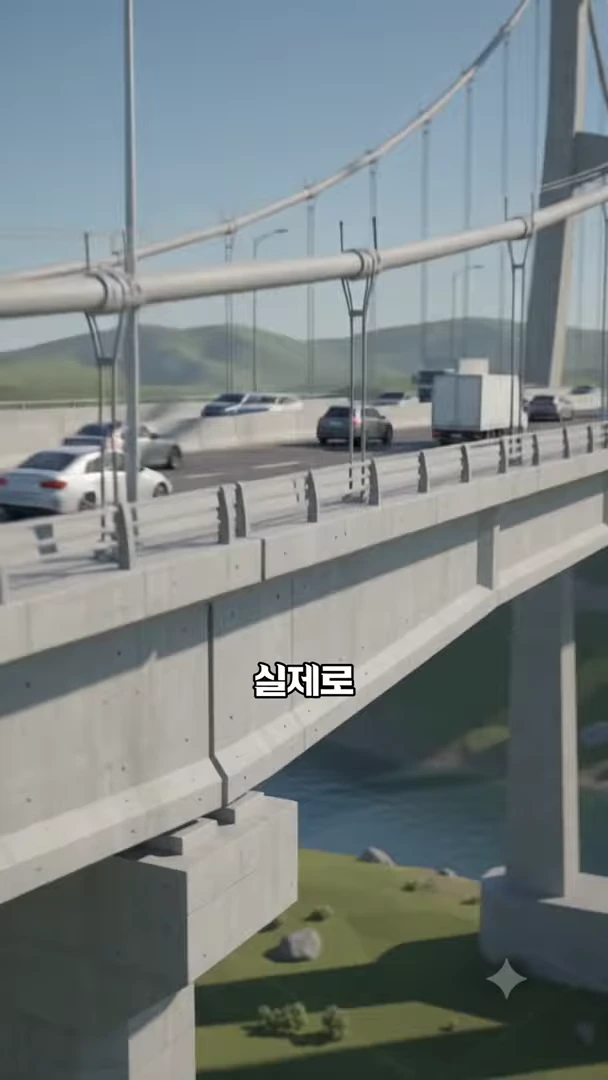

하루에도 수만 대의 차량이 지나가는 고속도로 교량은 어떻게 파손되지 않고 굳건히 자리를 지킬까요? 단순해 보이는 회색 콘크리트 덩어리처럼 보이지만, 그 내부에는 겉으로 보이지 않는 치밀한 힘의 균형이 작용하고 있습니다.
교량이 수십 미터 이상의 거리를 기둥 없이 길게 질러가면서도 하중을 견디는 바탕에는, 외력이 가해지기 전에 미리 내부 응력을 조절해 두는 고도의 토목공학 기술이 숨어 있습니다. 이 원리를 이해하면 우리가 매일 건너는 다리가 단순한 구조물이 아니라 물리적 한계를 역이용한 공학적 결과물임을 알 수 있습니다.

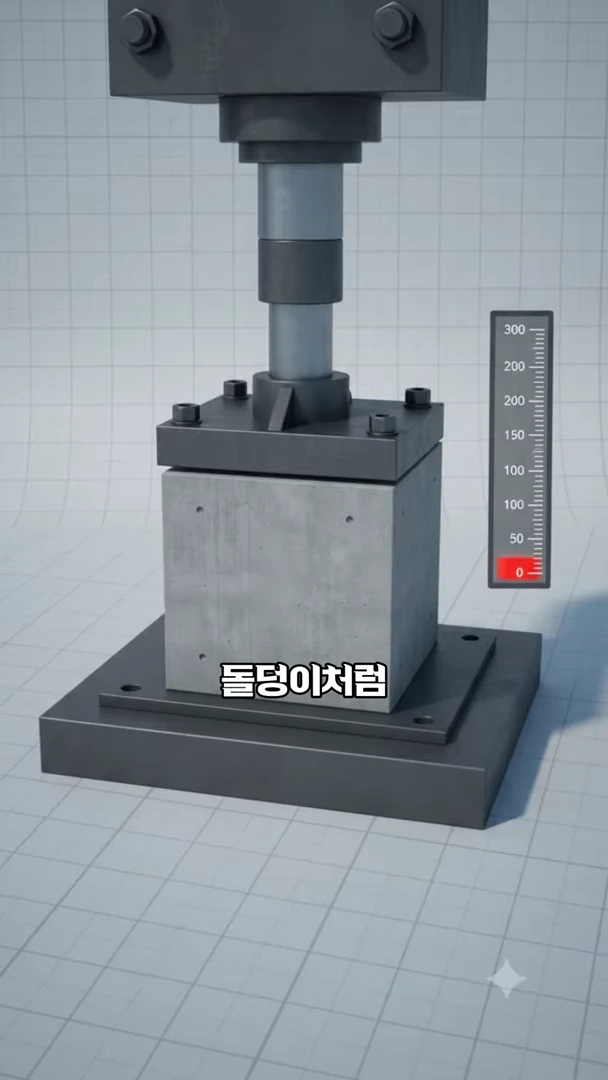

콘크리트는 위에서 강하게 내리누르는 힘인 압축력에는 아주 강하게 버티는 성질을 가지고 있습니다.
콘크리트의 맹점: 압축력과 인장력의 극명한 차이
콘크리트라는 재료의 핵심 특성은 짓누르는 힘(압축력)에는 돌덩이처럼 강하지만, 잡아당기는 힘(인장력)에는 압축력 버팀 성능의 10분의 1 수준도 견디지 못하고 갈라진다는 점입니다.
문는 다리 상판 구조물 자체가 정확히 인장력을 지속해서 받는 위치라는 사실입니다. 위에서 무거운 차량이 누르면 상판은 아래로 살짝 휘어지게 되고, 그 순간 상판의 아랫면은 양옆으로 늘어나는 힘을 받습니다. 즉, 콘크리트가 가장 취약한 인장력이 상판 아랫면에 집중되는 딜레마가 발생합니다.
콘크리트는 단단해 보이지만 잡아당기는 힘에는 의외로 취약하기 때문에, 다리 상판은 이런 한계를 극복하기 위해 설계됩니다.
철근 콘크리트의 순서 문제와 단순 두께 증가의 한계
그렇다면 콘크리트에 철근을 넣으면 해결되지 않냐고요? 물론 일반적인 철근 콘크리트 구조물도 철근이 당기는 힘을 보완하도록 설계됩니다. 하지만 여기에는 치명적인 순서 문제가 존재합니다.

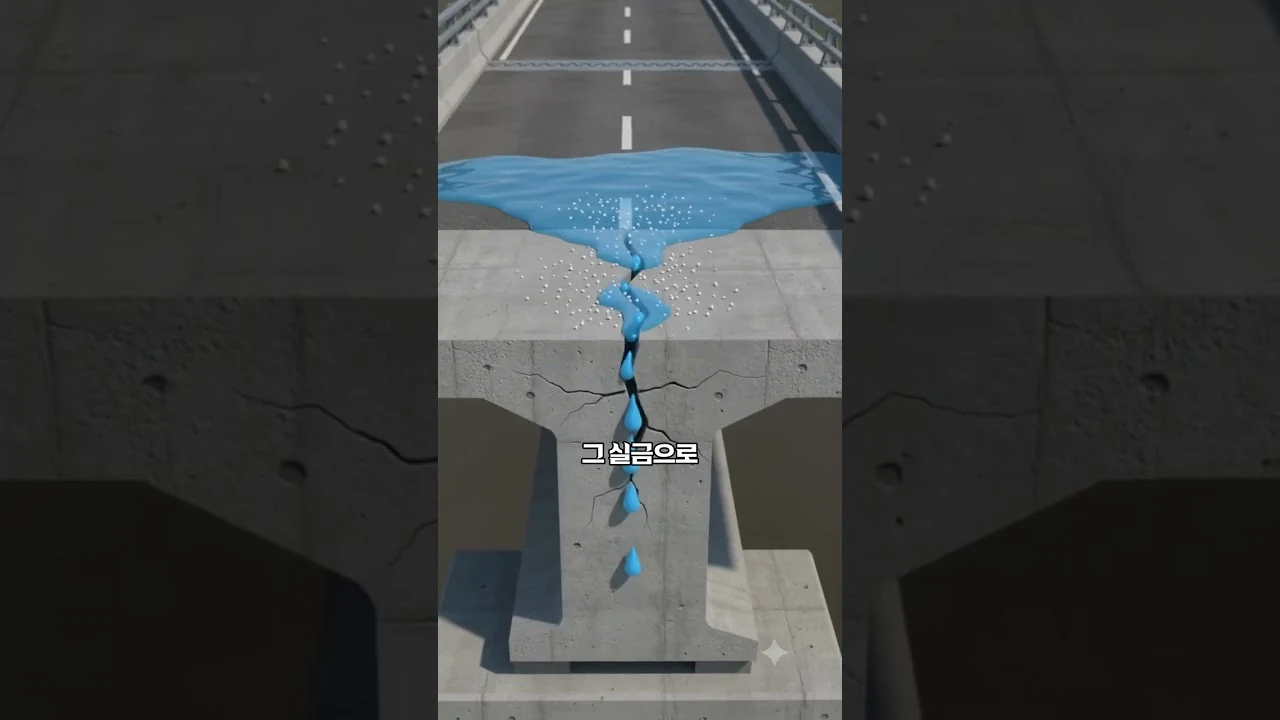

철근이 당기는 힘을 본격적으로 받아내기 시작하는 시점은 콘크리트에 실금이 가기 시작한 이후입니다. 즉, 미세한 균열이 먼저 발생하고 나서야 철근이 이를 붙잡아 주는 순서로 동작합니다. 이 실금 사이로 빗물이나 제설제인 염화칼슘이 스며들면 내부 철근이 녹슬어 구조물이 점차 약화됩니다.
그렇다고 상판을 무작정 두껍게 만들 수도 없습니다. 콘크리트의 두께가 두꺼워질수록 제 몸무게(자중)도 함께 늘어나, 차가 오기도 전에 다리가 제 무게를 견디지 못하고 먼저 처지는 악순환에 빠지기 때문입니다.
갈라지기 전에 미리 힘을 가해 콘크리트의 인장력을 보강하는 프리스트레싱 공법의 원리입니다.
미리 반대 힘을 걸어두는 프리스트레스트 콘크리트(PSC)
이 진퇴양난의 한계를 극복하기 위해 공학자들은 발상을 뒤집었습니다. 갈라진 다음에 철근으로 붙잡는 것이 아니라, 갈라질 힘이 오기 전에 미리 반대 방향의 힘을 걸어두는 방식을 고안한 것입니다.

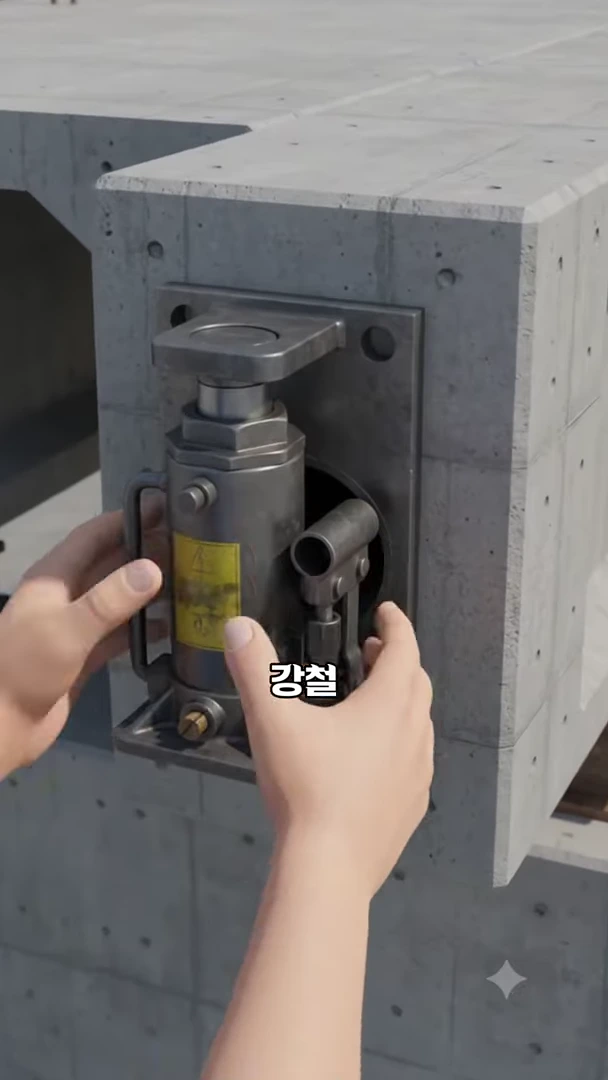

콘크리트 구조물 내부에 강철 케이블을 배치한 뒤 기계를 이용해 이를 팽팽하게 잡아당깁니다. 그 상태에서 케이블의 양끝을 콘크리트에 꽉 물려 고정하면, 당겨진 케이블이 원래대로 줄어들려 하면서 콘크리트를 양쪽에서 강력하게 짓누르게 됩니다. 콘크리트가 가장 잘 버티는 압축력 상태로 미리 쥐어짜 두는 셈입니다.
이제 차가 다리 위로 지나가며 상판 아랫면을 잡아 늘리려 해도, 그 인장력은 콘크리트에 균열을 내는 것이 아니라 미리 걸어둔 압축력을 깎아먹는 데 우선 소비됩니다. 균열이 발생할 단계까지 아예 도달하지 못하게 만드는 원리입니다.
미리 반대 힘을 걸어두는 방식으로 콘크리트의 구조적 한계를 극복하는 원리입니다.
현대 교량 구조 해석과 실무적 의의
이 명쾌한 역발상 공법은 1928년 프랑스 기술자 프레시네(Eugène Freyssinet)가 특허를 내면서 프리스트레스트 콘크리트(PSC, Pre Stressed Concrete)라는 이름으로 확립되었습니다.
오늘날 대형 교량, 고속도로 상판, 긴 경간을 가진 건축물 발밑 슬래브 내부에는 여전히 팽팽하게 당겨진 강철 케이블이 콘크리트를 단단히 끌어안고 있습니다. 재료의 치명적 약점을 억지로 누르는 것이 아니라 물리적 법칙을 역이용하여 해결한 PSC 공법은, 현대 토목 건축이 더 길고 슬림한 교량을 안전하게 지을 수 있게 만든 핵심 기술입니다.
FAQ
PSC 공법과 일반 철근 콘크리트의 가장 큰 차이는 무엇인가요?
일반 철근 콘크리트는 콘크리트에 미세한 균열이 생긴 후 철근이 인장력을 받아내지만, PSC는 강철 케이블로 미리 압축력을 걸어두어 차가 지나가도 균열 자체가 발생하지 않도록 제어합니다.
PSC 내부의 강철 케이블이 시간이 지나 풀리거나 끊어지지는 않나요?
PSC용 강철 케이블은 매우 높은 인장 강도를 가진 특수 강재로 제작되어 정밀하게 고정되며, 콘크리트에 압축 상태를 지속적으로 유지하도록 엄격하게 설계·관리됩니다.
다리 두께를 두껍게 만드는 것만으로는 왜 한계가 있나요?
콘크리트 두께가 두꺼워지면 구조물 자체 무게(자중)가 급격히 증가합니다. 이에 따라 차량 하중이 가해지기도 전에 다리가 제 무게 때문에 먼저 처지게 되므로 단순히 두께를 늘리는 것으로는 긴 교량을 만들 수 없습니다.
