- 도심 밀집 지역에서 인접 건물의 안전을 지키고 굴착 공간 부족 문제를 해결하기 위해 1층 바닥판을 먼저 만드는 탑다운(역타) 공법을 활용합니다.
- 땅속 깊이 미리 설치한 외곽 벽체와 기둥에 1층 슬래브를 결합해 버팀대로 삼은 뒤, 지하 굴착과 지상 골조 공사를 동시에 진행하는 역발상 기술입니다.
- 남의 땅을 침범하지 않고 토압을 안정적으로 통제하며, 빗물 차단 효과와 함께 공사 기간도 크게 단축할 수 있습니다.
서울 도심 한복판에서 땅을 다 파지도 않았는데 1층 바닥부터 만드는 공사장을 본 적 있으신가요? 이는 순서를 착각한 게 아니라 일부러 거꾸로 짓는 탑다운(Top-down, 역타) 공법입니다. 빌딩 숲 사이에 대형 건물을 지으려면 지하 수십 미터를 파내려가야 하지만, 도심은 구덩이 벽 바로 너머에 다른 건물과 지하철이 지나가기 때문에 토압과 수압으로 벽이 조금만 밀려도 대형 사고로 이어집니다. 탑다운 공법은 1층 바닥판을 거대한 내부 버팀대로 먼저 완성한 뒤 지하 굴착과 지상 공사를 동시에 내려가고 올려나가는 혁신적인 공학적 역발상입니다.
도심지 지하 굴착이 직면한 치명적 딜레마
건물 지하를 만들려면 땅을 수십 미터 파내려가야 합니다. 진짜 문제는 파낸 구덩이의 벽입니다. 둘레의 흙과 지하수가 그 벽을 쉬지 않고 안쪽으로 밀어붙이기 때문입니다.
외곽 지역이라면 구덩이를 넓게 파거나 경사면을 둘 수 있지만, 사방이 빽빽한 도심에서는 사정이 전혀 다릅니다. 벽 너머 바로 몇 미터 거리에 타인의 빌딩이 서 있고 지하철 노선이 지나가기 때문입니다. 벽이 조금만 밀려도 옆 건물이 기울고 도로가 갈라지는 대형 재난으로 이어질 수 있습니다.
뻔한 해결책이 도심 한복판에서 막히는 이유
그렇다면 파낸 구덩이가 무너지지 않게 막는 일반적인 방법은 무엇일까요? 구덩이 안에 쇠기둥 버팀대를 층층이 지르면 되지 않느냐고 물으실 수 있습니다.

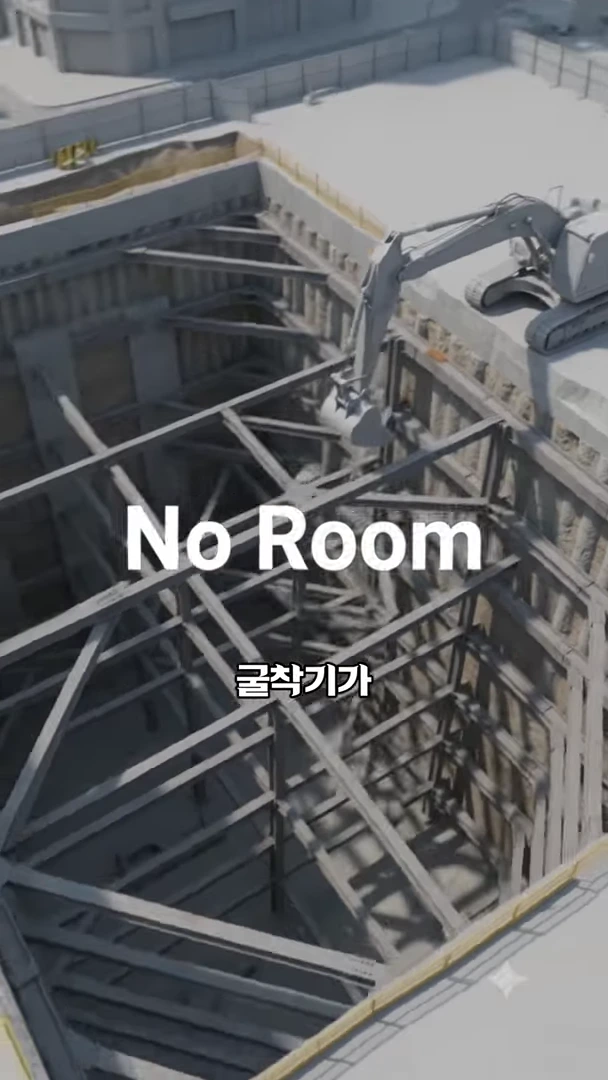

기존 방식대로 버팀대를 층층이 설치하면 정작 흙을 퍼낼 굴착기가 들어갈 공간조차 확보하기 어려워집니다.
실제로 깊이가 얕은 공사장에서는 쇠기둥 버팀대(스트러트)를 격자 형태로 받쳐 벽을 잡아줍니다. 하지만 지하 깊이가 깊어질수록 설치해야 하는 버팀대가 늘어나면서 구덩이 안은 온통 쇠막대 숲으로 변해버립니다. 정작 아래에서 흙을 퍼내야 할 굴착기나 대형 장비가 들어갈 공간조차 사라지는 난감한 상황이 벌어집니다.
그러면 벽 바깥 땅속으로 앵커를 박아 쇠줄로 벽을 잡아당기면 되지 않느냐고 반문할 수도 있습니다. 하지만 그 쇠줄은 담장 너머 남의 땅 밑으로 파고들게 됩니다. 사방이 타인 소유의 건물과 부지로 둘러싸인 도심지에서는 인접 부지 침범 문제 때문에 쉽게 쓸 수 없는 방식입니다.
순서를 뒤집은 탑다운(역타) 공법의 작동 원리

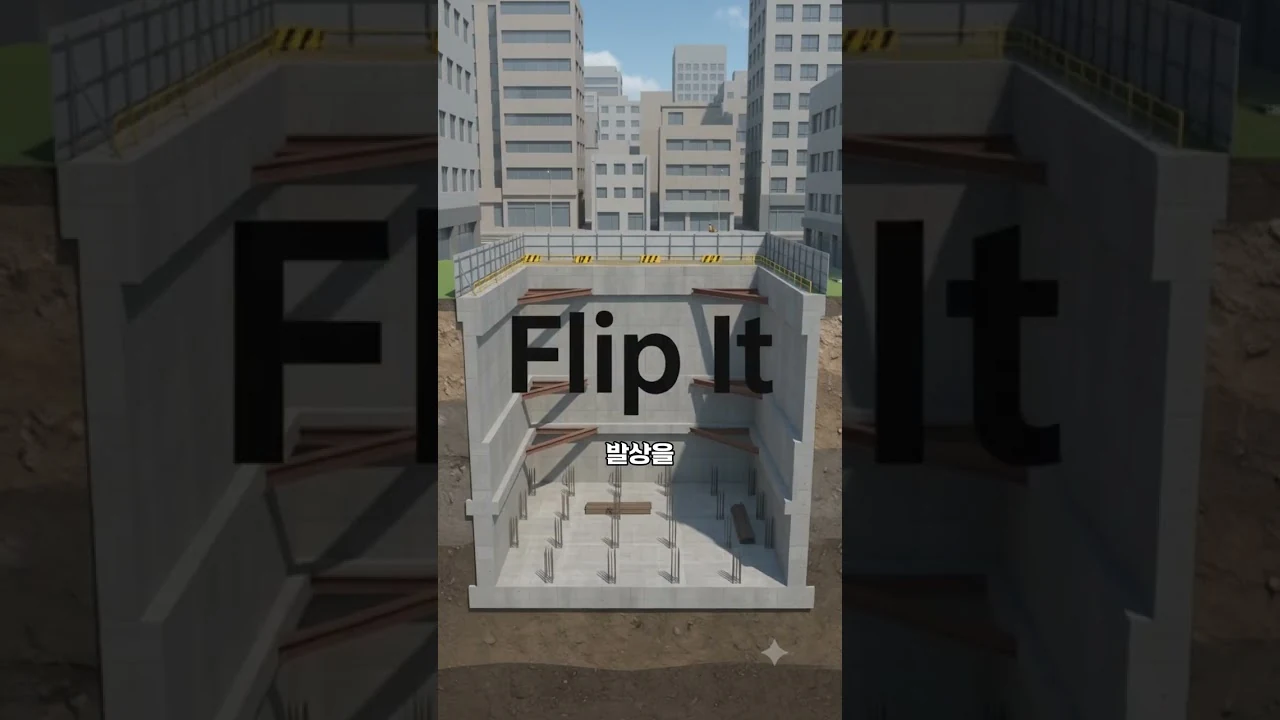

여기서 공학자들은 발상을 뒤집습니다. 다 파낸 다음 아래에서 위로 건물을 올려 짓는 대신, 위에서 아래로 파내려가면서 건물을 만들기로 한 것입니다. 딱 한 줄로 요약하면 파고 나서 짓는 대신 지으면서 파는 방식입니다.

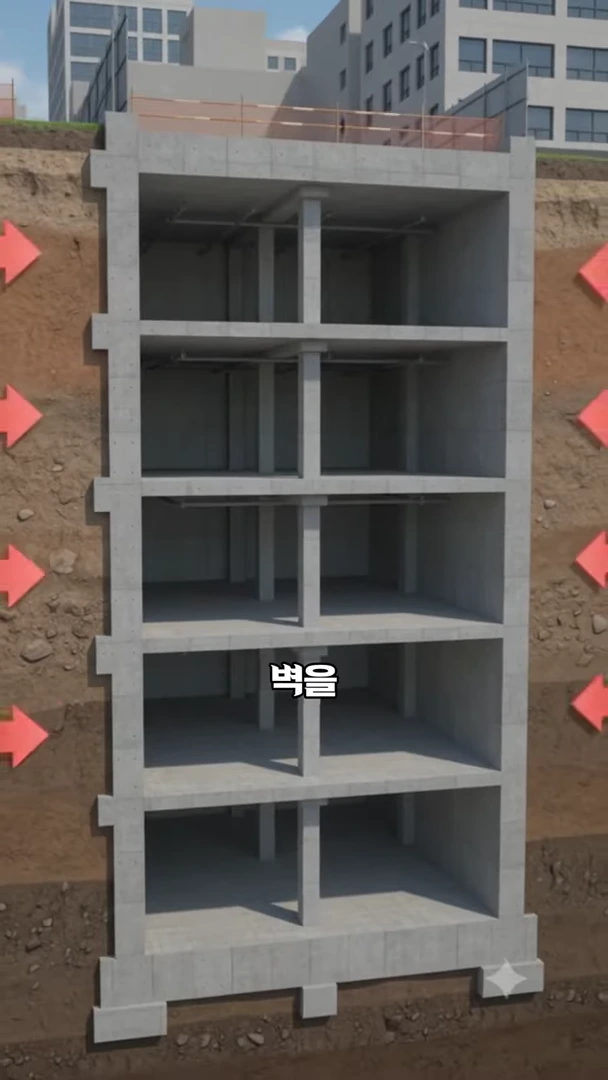

완성된 각 층의 바닥판이 거대한 버팀대 역할을 하며, 외부 토압으로부터 지하 벽체가 무너지지 않도록 든든하게 지탱해 줍니다.
- 먼저 건물 둘레를 따라 땅속 깊이 두꺼운 콘크리트 지하 외곽 벽체(슬러리 월 등)를 미리 세웁니다.
- 주요 기둥이 들어설 위치마다 깊은 구멍을 뚫어 기둥을 땅속에 미리 박아둡니다.
- 땅 표면의 흙을 조금만 걷어낸 뒤, 1층 바닥판(콘크리트 슬래브)부터 통째로 완성합니다.
이 1층 바닥판이 단단히 굳으면, 사방에서 밀려드는 흙과 지하수의 압력을 온몸으로 받쳐주는 거대한 콘크리트 버팀대 역할을 하게 됩니다. 그 후 1층 바닥 아래의 흙을 파내고 지하 1층 바닥을 만들며, 또 그 밑을 파내려갑니다. 한 층을 파낼 때마다 새로 만든 바닥판이 즉시 벽체를 붙잡아주기 때문에 벽이 안쪽으로 밀려날 틈이 전혀 생기지 않습니다.
지상과 지하의 동시 진행과 뚜껑 효과

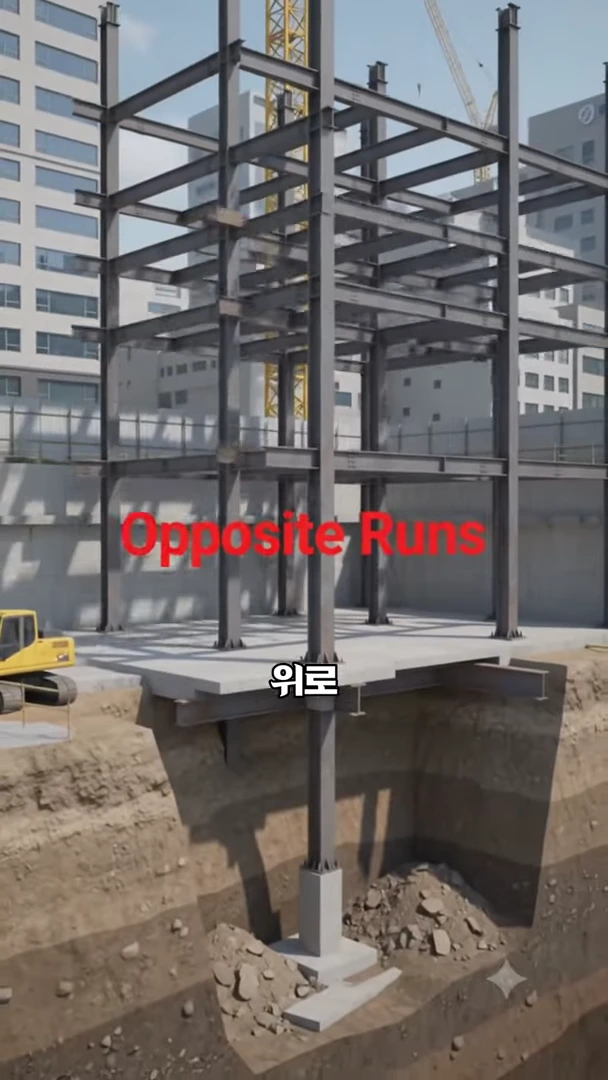

탑다운 공법의 기가 막힌 장점은 지하 공사를 진행하는 동안 지상 공사도 멈추지 않는다는 점입니다. 땅속에 미리 박아둔 기둥 위로 지상 골조를 동시에 올려나갈 수 있습니다.
1층 바닥판을 먼저 만들어 벽을 지탱하는 버팀대 역할을 하게 하고, 그 아래를 파내려가며 층을 쌓는 방식입니다.
지하에서는 아래로 땅을 파 내려가고, 지상에서는 위로 건물을 올려가니 공사 기간(공기)이 획기적으로 줄어듭니다. 게다가 가장 먼저 완성해 둔 1층 바닥판이 거대한 뚜껑(지붕) 역할을 해줍니다. 도심 공사장에 비가 쏟아져도 1층 바닥판 아래 지하 공간은 비에 젖지 않아 날씨와 상관없이 안전하게 굴착 및 구조체 작업을 계속 이어갈 수 있습니다.
물리적 한계를 역이용한 공학적 역발상의 의의
도심지 공사는 협소한 장소, 인접 구조물의 안전, 토압이라는 악조건이 꼬리를 무는 연쇄적인 딜레마를 안고 있습니다. 이를 물리적인 힘으로 무리하게 눌러 덮으려 했다면 공사는 불가능했거나 위험천만한 모험이 되었을 것입니다.
탑다운 공법은 자연적인 토압의 한계에 맞서는 대신, 순서를 뒤집어 바닥 구조물 자체를 버팀대로 역이용하는 명쾌한 통찰을 보여줍니다. 지금 도심 속 공사장 가림막 앞을 지나며 지상으로 건물이 올라가는 모습을 보고 있다면, 발밑 지하 공간에서도 똑같은 속도로 땅을 파내려가며 지하층이 만들어지고 있을지 모릅니다. 파고 나서 짓는 대신 지으면서 파는 역발상, 탑다운 공법은 이렇게 탄생했습니다.
FAQ
탑다운 공법과 일반 지하 공사 방식의 가장 큰 차이점은 무엇인가요?
일반 공법은 목적 깊이까지 땅을 파낸 후 맨 아래 바닥부터 건물을 올라가며 짓지만, 탑다운 공법은 1층 바닥판을 먼저 만든 뒤 그 바닥판을 버팀대로 삼아 지하 방향으로 파내려가면서 층을 만들고 지상층도 동시에 올려 짓습니다.
1층 바닥판을 미리 다 막아버리면 지하의 흙은 어떻게 퍼내나요?
1층 바닥판을 콘크리트로 다질 때 장비 투입과 흙 배출을 위한 작업용 개구부(구멍)를 미리 남겨 둡니다. 이 구멍으로 소형 굴착 장비를 지하로 내리고, 파낸 토사를 지상으로 끌어올려 배출합니다.
탑다운 공법을 적용할 때 얻을 수 있는 주요 이점은 무엇인가요?
사방이 막힌 도심지에서 인접 건물과 도로의 침하 위험을 최소화하며, 지상과 지하 공사를 동시에 진행해 전체 공사 기간을 크게 단축할 수 있습니다. 1층 바닥판이 지붕 역할을 해 비가 와도 지하 공사를 차질 없이 이어갈 수 있습니다.
