- 고속도로 옆 계단 모양의 산비탈은 붕괴 위험을 미리 예상하고 설계한 공학 구조인 '소단'입니다.
- 5~20m 높이마다 설치된 소단은 구르는 돌을 멈춰 세우고 빗물을 옆으로 빼돌려 비탈 붕괴를 막아줍니다.
- 자연의 힘을 무작정 억누르지 않고 위험을 잘게 쪼개어 제어하는 도로공학의 역발상적 해결책입니다.

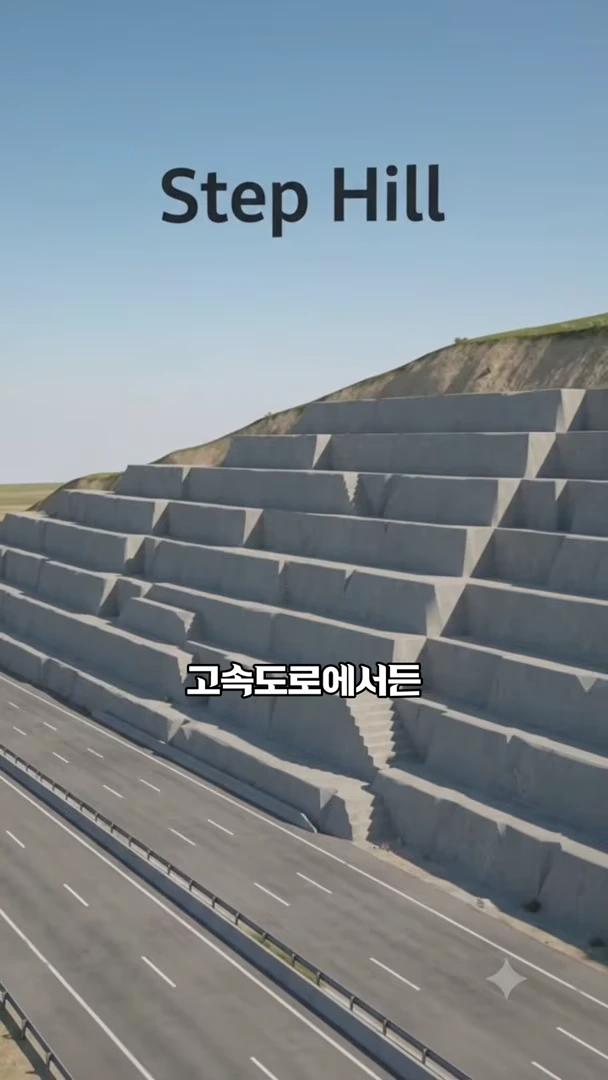

고속도로를 달리다 보면 깎아지른 산비탈이 거대한 계단처럼 층층이 잘려 있는 모습을 쉽게 볼 수 있습니다. 이 계단식 턱은 사람이 오르내리기 위해 만든 길이 아니라, 산비탈이 무너질 것을 미리 예상하고 공학적으로 설계한 안전장치인 '소단(小段)'입니다. 산을 깎아 도로를 낼 때 거대한 비탈면 전체를 무작정 벽으로 가두는 대신, 5~20m 높이마다 폭 1~3m의 평평한 선반을 설치해 낙석과 빗물의 에너지를 층마다 분산시키는 역발상 기술인 셈입니다.
고속도로 절개지에서 소단이라는 개념이 중요한 이유
고속도로를 따라 길게 이어진 이 계단형 산비탈은 비탈면의 붕괴를 막기 위해 설계된 중요한 안전 장치입니다.
고속도로 건설 과정에서 산을 깎아내면 필연적으로 경사가 가파른 절개지가 생겨납니다. 이 비탈면은 그대로 유지되는 것이 아니라 중력과 빗물의 영향으로 계속해서 약화되는 시한폭탄과도 같습니다. 가파른 절개지 꼭대기에서 굴러 떨어진 조그만 돌멩이 하나조차 수십 미터를 타고 내려오면 속도가 붙어 도로 위 차량을 위협하는 흉기로 변하곤 합니다.
게다가 비가 내릴 때 빗물이 가파른 비탈을 따라 계속 흘러내리면 아래로 갈수록 물살이 거세집니다. 거세진 수류는 절개지 하단부의 흙과 돌을 조금씩 깎아내 결국 비탈 전체를 흔드는 대형 산사태로 이어질 위험을 키우게 됩니다. 고속도로 안전을 확보하려면 절개지의 낙석과 수해를 동시에 통제할 구조적 장치가 반드시 필요합니다.
무너짐을 쪼개서 받아내는 공학적 구조, 소단이란?

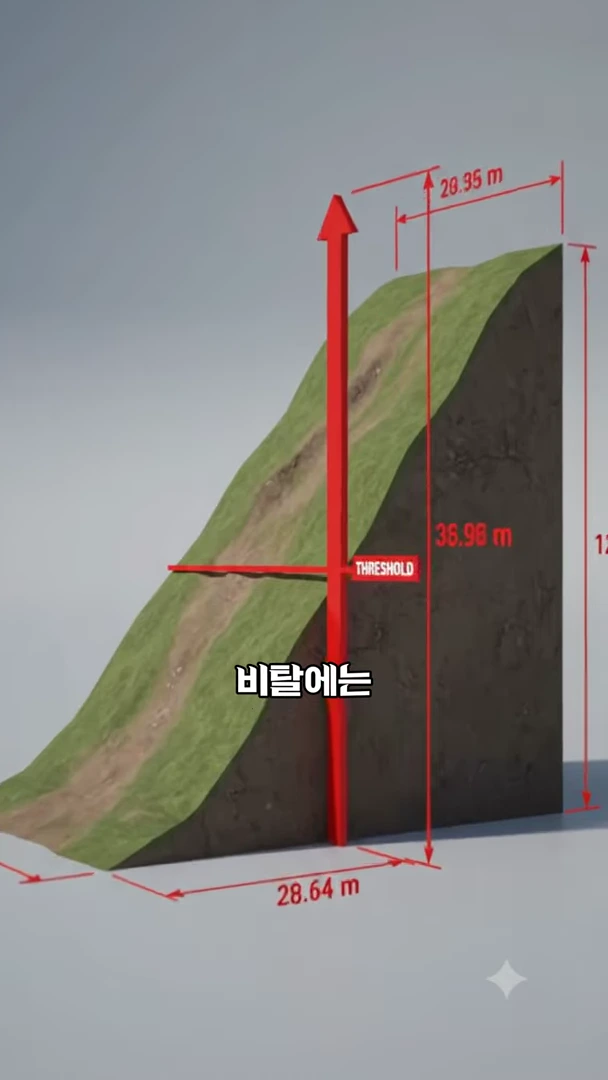

가파른 비탈면 중간에 설치된 작은 평평한 턱이 낙석과 빗물의 에너지를 분산시켜 큰 피해를 막아줍니다.

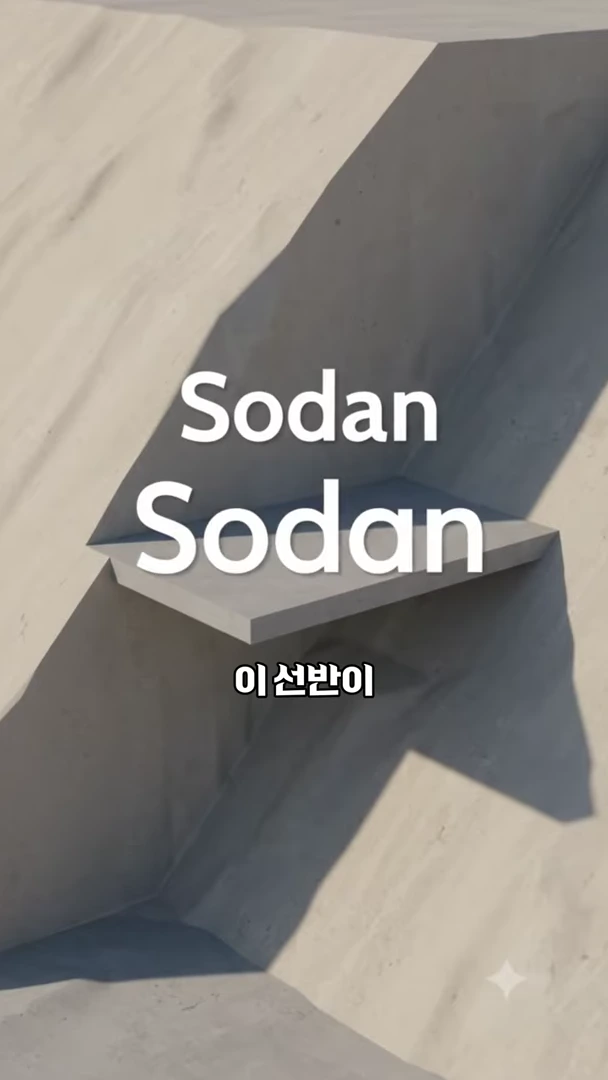

소단은 산비탈을 일정한 높이 간격으로 깎아 내릴 때 중간중간 만들어 넣는 평평한 선반 형태의 계단식 공간을 의미합니다. 도로공학에서는 절개지 높이가 10m를 넘어가면 소단을 두는 것을 아예 기본 원칙으로 규정하고 있습니다.
보통 비탈면을 5m에서 20m 정도 깎을 때마다 폭 1m에서 3m에 달하는 평평한 턱을 계단식으로 만듭니다. 결국 소단은 절개지의 가파른 경사를 하나의 커다란 위험 요소로 방치하지 않고, 수평의 단을 넣어 비탈을 여러 개의 작은 구간으로 나눔으로써 자연의 물리적 충격을 단계별로 완화하는 정교한 공학적 장치인 셈입니다.
오해하기 쉬운 절개지 방재 방식: 막는 것과 나누는 것의 차이

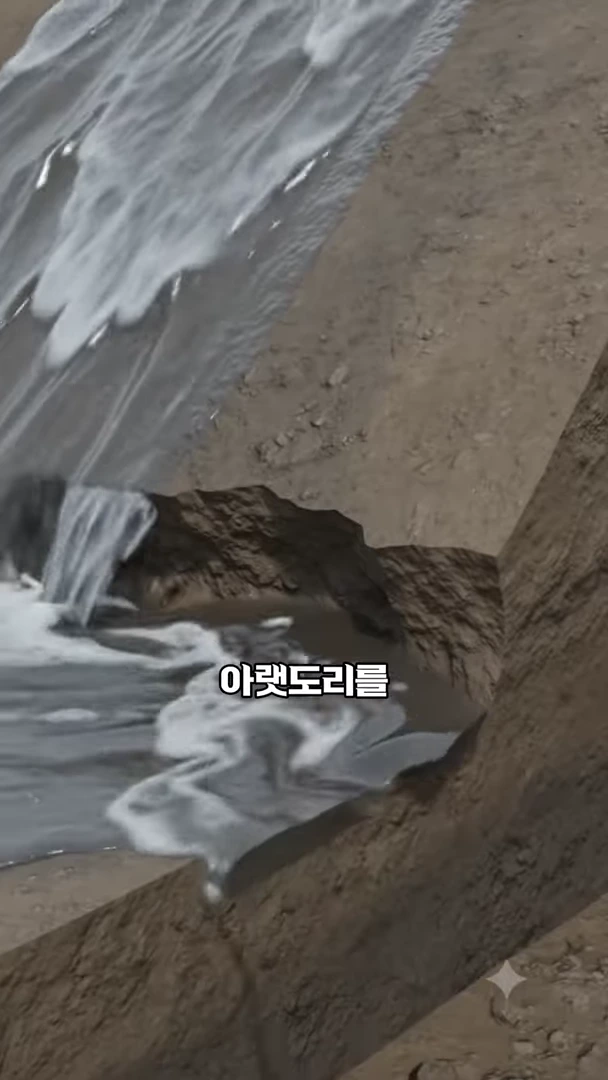

빗물이 긴 비탈면을 타고 빠르게 내려오면 그 힘이 점점 세져 지반을 약하게 만듭니다.
많은 사람이 산사태나 낙석을 막으려면 산을 훨씬 완만하게 깎아 눕히거나, 비탈면 전체를 거대한 옹벽으로 완전히 막으면 되지 않느냐고 반문하곤 합니다. 하지만 비탈을 완만하게 눕힐수록 산을 통째로 깎아내야 하므로 환경 파괴와 공사 비용이 기하급수적으로 늘어날 수밖에 없습니다.
그렇다면 수십 미터 높이의 절개지 전체를 거대한 옹벽으로 막아버리면 될까요? 수십 미터 높이의 경사면 전체를 콘크리트 벽으로 두르는 일 자체가 산 하나를 통째로 개조하는 수준의 무리한 대형 공사가 됩니다. 자연의 강력한 중력과 수압을 무작정 힘으로 억누르려는 방식은 공학적으로나 경제적으로 한계에 부딪히게 마련입니다.
낙석 차단부터 배수와 점검까지, 소단의 3가지 핵심 기능
경사면 중간에 설치된 작은 선반인 소단은 낙석의 속도를 줄이고 빗물을 분산하는 안전장치 역할을 합니다.

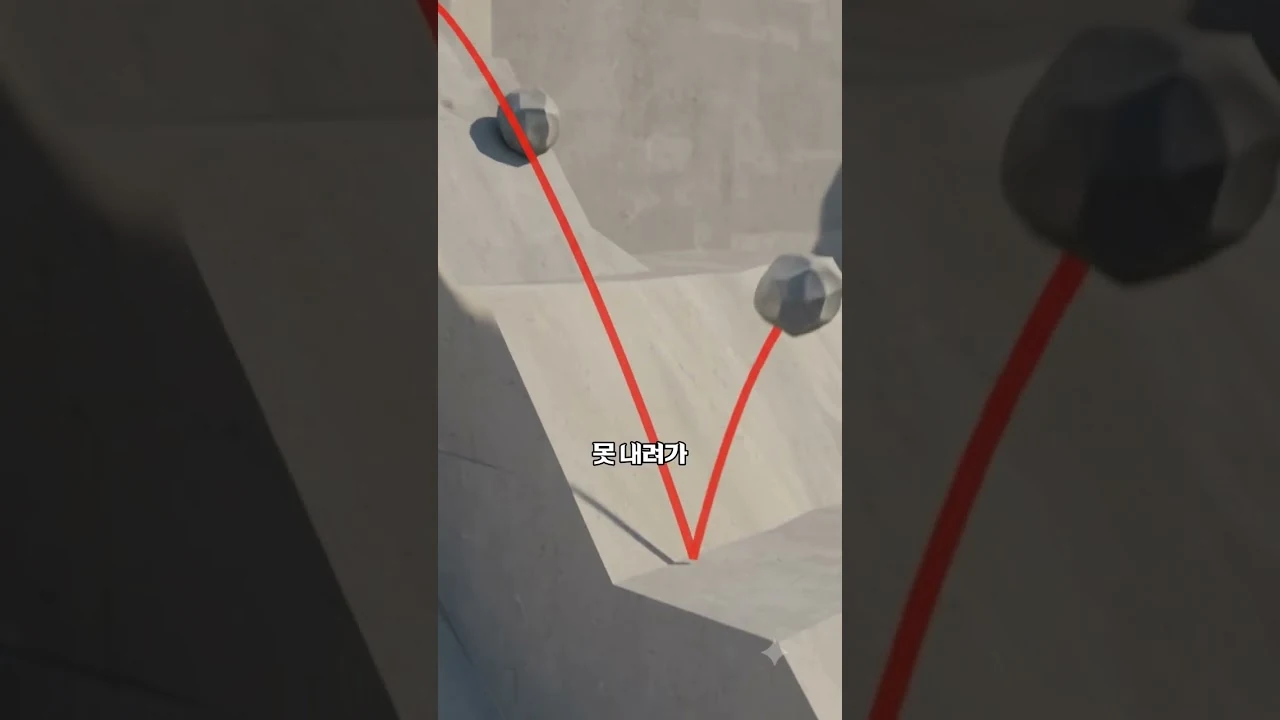

소단은 단순한 계단 모양 구조물이 아니라 3가지 핵심 기능을 동시에 수행합니다. 첫째는 구르는 돌을 멈춰 세우는 낙석 포집 기능입니다. 비탈 꼭대기에서 돌이 구르기 시작하더라도 한 층을 채 내려가지 못하고 소단이라는 평평한 선반에 툭 걸려 도로 위로 튕겨 나가는 현상을 막아줍니다.

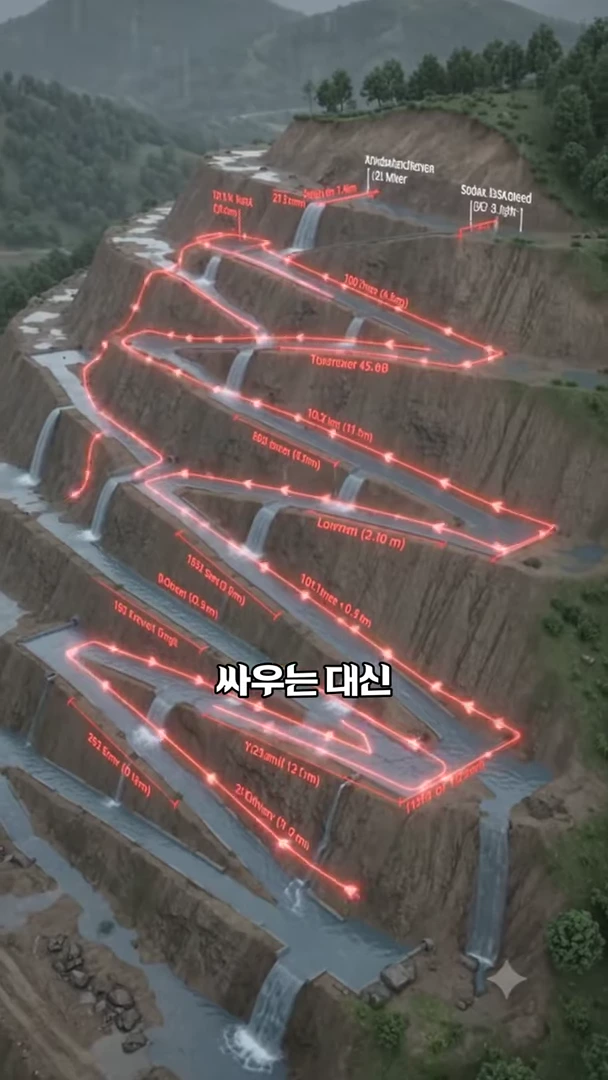

둘째는 빗물의 세력을 꺾는 배수 기능입니다. 소단마다 만들어 둔 물길은 위에서 쏟아지던 빗물을 층마다 옆으로 빼돌려, 거센 물살이 비탈 아래쪽을 대규모로 파내는 상황을 방지합니다. 셋째는 안전 점검을 위한 작업 통로 기능입니다. 유지보수 인력이 절개지 비탈면을 오르내리며 위험 요소를 점검하고 보수할 수 있는 유용한 발판이 되어줍니다.
자연을 힘으로 누르지 않고 역이용하는 건축과 공학의 지혜
산사태의 충격을 층층이 나누어 받아내는 소단은 자연과 맞서기보다 그 흐름을 영리하게 다스리는 공학적 지혜입니다.
고속도로 옆 계단형 산비탈은 붕괴 가능성을 무시하거나 방치한 결과가 아닙니다. 산사태와 낙석이 일어날 수 있다는 사실을 인정하고, 붕괴 에너지를 잘게 쪼개 받아내도록 발상을 뒤집은 결과물입니다. 거대한 자연의 힘에 무작정 맞서기보다, 물리적 법칙을 역이용해 위험을 단계적으로 통제하는 지혜가 담겨 있는 것입니다.
다음에 고속도로를 지나며 층층이 잘린 산비탈을 보게 된다면, 거대한 산의 무게와 빗물의 위협을 조용히 받아내고 있는 도로공학의 핵심 안전장치라는 사실을 떠올려 보셔도 좋겠습니다. 무너짐을 무조건 억누르는 대신 잘게 쪼개어 통제하는 소단 공법은 그렇게 탄생했습니다.
FAQ
고속도로 옆 계단 산은 사람이 다니라고 만든 길인가요?
아니요, 등산로나 산책로가 아닙니다. 절개지에서 구르는 돌과 빗물을 단계별로 차단하고, 안전 점검 인력이 작업 통로로 활용하도록 만든 공학 구조물인 '소단'입니다.
소단은 얼마나 자주, 어떤 크기로 만드나요?
보통 비탈면 높이 5~20m 간격마다 폭 1~3m 정도의 평평한 선반 형태로 만듭니다. 높이 10m가 넘는 절개지에는 소단을 설치하는 것을 원칙으로 합니다.
절개지 전체를 거대한 콘크리트 벽으로 막지 않는 이유는 무엇인가요?
수십 미터 높이의 절개지 전체를 거대한 벽으로 가두는 방식은 공사 규모가 지나치게 커질 뿐만 아니라, 중력과 수압이라는 자연의 힘을 강제로만 억누르는 데 한계가 있기 때문입니다.
