- 길이 400m에 달하는 초대형 선박은 파도로 인한 흔들림 때문에 물 위에서 직접 조립하거나 경사면으로 밀어 넣어 출항시키기 어렵습니다.
- 드라이도크는 바다보다 깊게 판 구덩이 안에서 배를 완공한 뒤, 바닷물을 채워 부력만으로 배를 스스로 띄워 내보내는 역발상 구조물입니다.
- 물을 다시 퍼내 마른 땅으로 만드는 순환 구조를 통해 100만 톤급 초대형 선박도 안전하고 연속적으로 건조할 수 있습니다.
거제도 바닷가에는 축구장 10개가 넘게 들어가는 거대한 구덩이가 바다를 등지고 파여 있습니다. 이 구덩이는 단순히 배를 대기 위한 선착장이 아닙니다. 바다보다 깊은 땅 위에서 수만 톤급 선박을 조립한 뒤 안전하게 바다로 내보내기 위해 만들어진 드라이도크(Dry Dock, 마른 도크)입니다. 물 위에서 선박을 조립할 때 부딪히는 물리적 한계를 극복하고자, 배를 바다로 이동시키는 대신 바닷물을 배 밑으로 끌어들이는 역발상 공학 구조물입니다.
초대형 선박 건조에서 드라이도크라는 개념이 결정적인 이유
초대형 선박을 제작할 때 가장 먼저 부딪히는 난관은 물 위에서는 정밀한 조립이 불가능하다는 점입니다. 길이 400m에 육박하는 초대형 선박은 수만 개의 거대한 강철 부품과 블록을 오차 없이 이어붙여야 합니다. 하지만 바다는 단 한 순간도 쉬지 않고 출렁입니다. 미세한 흔들림만으로도 용접 부위가 어긋나기 때문에 배의 몸체는 반드시 움직이지 않는 땅 위에서 조립해야 합니다.

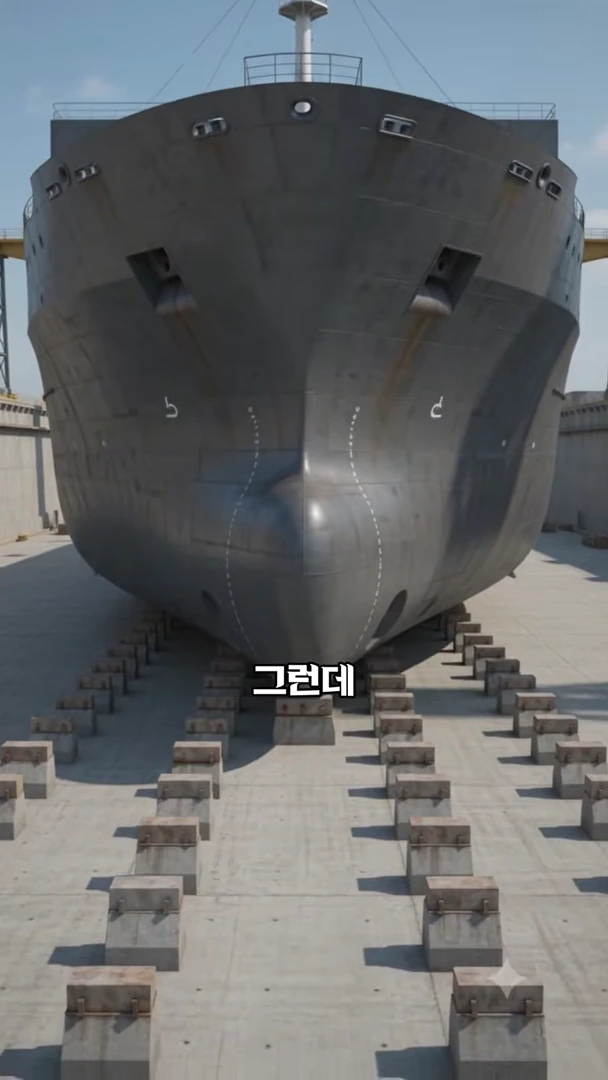

수만 톤급 선박을 오차 없이 조립하려면 흔들림 없는 지면 위에서 안정적으로 작업해야 합니다.
그런데 여기서 진짜 문제가 발생합니다. 다 만든 배를 바다로 어떻게 내보내느냐는 것입니다. 세상 어떤 크레인도 이 거대한 덩치를 통째로 들어 올릴 수는 없습니다. 결국 선박 건조의 성패는 완성된 배를 손상 없이 바다에 안착시키는 고도의 기술에 달려 있습니다.
드라이도크의 명확한 정의와 구조적 원리
드라이도크는 바닷가 땅을 배 크기보다 넓고 바다 수면보다 깊게 파낸 뒤, 바다와 맞닿는 입구에 거대한 철문(도크 게이트)을 설치해 물을 차단한 구덩이 형태의 구조물입니다.

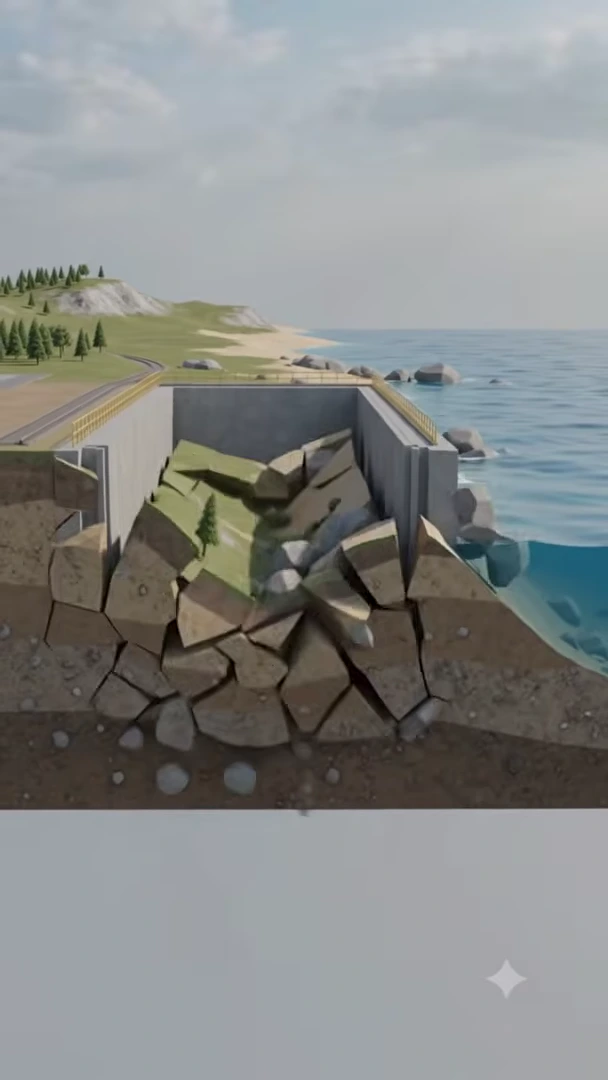

육중한 배를 안전하게 건조하고 바다로 띄우기 위해 거대한 땅을 파내어 조성한 드라이도크의 구조입니다.
핵심 원리는 단순한 물 차단에 그치지 않고 도크 내부의 수위를 자유롭게 조절하는 데 있습니다. 물을 뺀 마른 바닥에서 집체만한 블록들을 크레인으로 차곡차곡 쌓아 배를 조립합니다. 그리고 배가 완성되면 문을 열기 전 구덩이 안으로 바닷물을 채워 부력만으로 배를 스스로 띄우는 것입니다. 사람이 들어 올린 것이 아니라 물이 띄운 셈입니다.
직관적인 대안들이 실패하는 이유와 흔히 하는 오해
"비탈길을 만들어 바다로 미끄러뜨리면 되지 않느냐"고 물을 수도 있습니다. 실제로 소형 선박은 경사면(슬립웨이)을 따라 바다로 미끄러뜨리는 방식을 사용합니다. 그러나 배가 커질수록 이 방식은 치명적인 위험을 안게 됩니다.

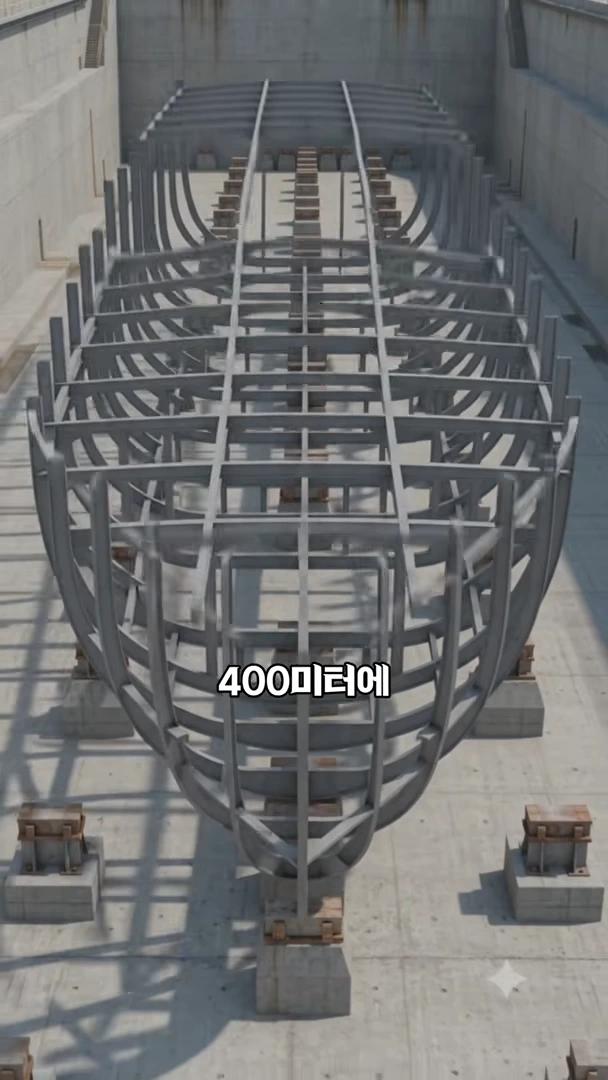

물 위에서는 조립이 어려운 초대형 선박이 거대한 도크 안에서 안정적으로 자리를 잡고 있습니다.
배가 미끄러져 내려가는 그 몇 초 동안, 꼬리(선미)는 이미 물에 떠 있지만 머리(선수)는 여전히 땅 위에 올려져 있는 절체절명의 순간이 발생합니다. 이때 배 허리 부분에 수만 톤에 달하는 전체 무게가 통째로 쏠리면서 선체가 꺾이거나 부러질 수 있습니다. 힘으로 밀어 넣는 직관적인 방식은 초대형 선박의 가공할 무게 앞에서 통용되지 않는 것입니다.
거제 조선소 현장에서 작동하는 4단계 프로세스
거제 조선소의 세계적인 드라이도크에서는 이 딜레마를 다음과 같이 명확한 4단계 과정으로 해결합니다.

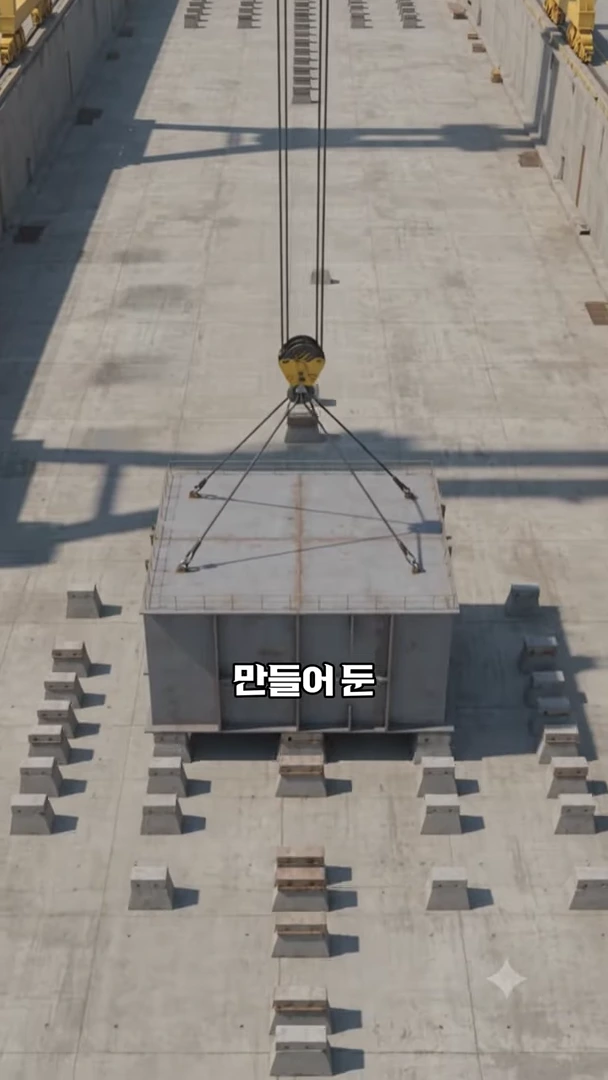

수만 개의 부품을 정밀하게 이어붙여야 하는 만큼, 배의 본체는 흔들림 없는 땅 위에서 블록 단위로 조립됩니다.
- 마른 바닥에서의 블록 조립: 물을 완전히 퍼낸 마른 구덩이 바닥에서 미리 만들어 둔 초대형 블록을 쌓아 배를 정밀하게 조립합니다.
- 바닷물 주입과 자발적 부상: 선박 조립이 끝나면 입구 철문을 열기 전에 구덩이 안으로 바닷물을 채웁니다. 물이 차오르면 거대한 배가 바닥에서 스스로 떠오릅니다.
- 철문 개방 및 예인선 출항: 배가 물에 떠오르면 입구의 거대한 철문을 열고, 예인선이 배를 바다 밖으로 천천히 끌어냅니다.
- 배수 및 다음 건조 개시: 배가 나가면 즉시 문을 닫고 물을 다시 퍼내 구덩이를 마른 땅으로 만듭니다. 그리고 그 바닥에서 곧장 다음 배의 조립을 시작합니다.

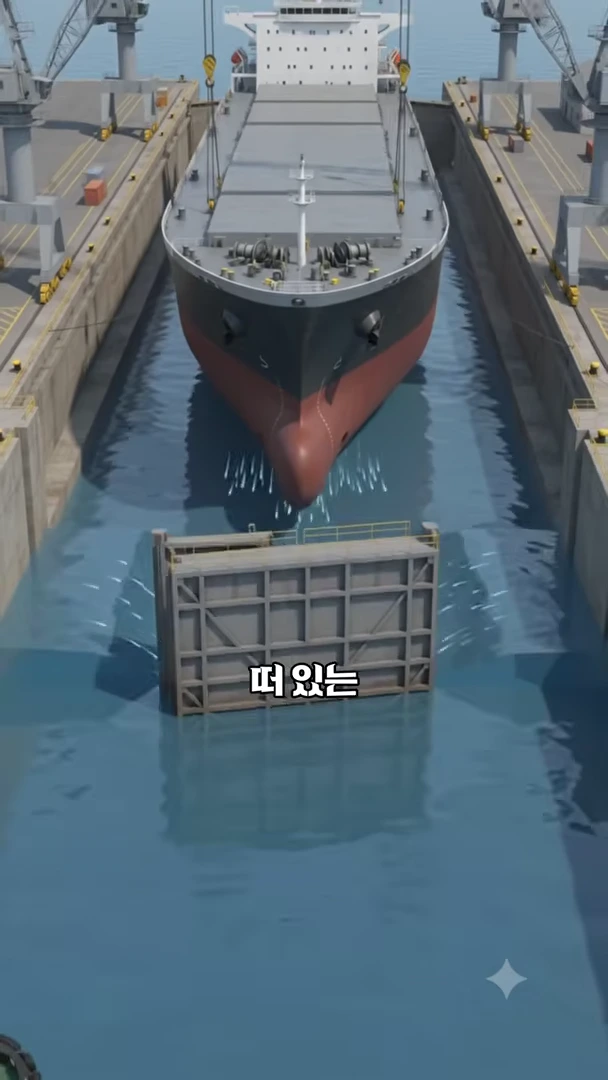

완성된 배를 안전하게 띄우기 위해 구덩이 안에 바닷물을 채우는 과정입니다.
거대한 물리적 한계를 극복하는 공학적 역발상
드라이도크는 무모하게 힘이나 자본으로 물리적 한계를 억누르려 하지 않고, 자연의 법칙인 부력을 역이용해 문제를 완벽히 해결한 공학적 역발상의 정수입니다.
거제에는 100만 톤급 선박까지 수용하는 세계 최대급 드라이도크가 파여 있으며, 이 구덩이에서 떠오른 배들이 지금 이 순간에도 세계 바다 위를 누비고 있습니다. 배를 바다로 밀어 넣는 대신 바다를 배 밑으로 끌어들인 구덩이, 드라이도크는 바로 이렇게 탄생했습니다.
FAQ
초대형 배를 물 위에서 직접 만들지 못하는 이유는 무엇인가요?
수만 개의 강철 부품을 정밀하게 용접하고 조립해야 하지만, 바다 위는 쉬지 않고 출렁거려 오차 없이 부품을 이어붙이는 일이 불가능하기 때문입니다.
완공된 배를 경사면을 따라 바다로 미끄러뜨려 내보내면 안 되나요?
소형 선박은 가능하지만 초대형 선박은 미끄러지는 순간 꼬리 부분만 물에 뜨고 머리는 땅에 남아, 배 허리에 전체 무게가 쏠리면서 선체가 꺾이거나 부러질 위험이 있기 때문입니다.
드라이도크에서 배를 내보낸 후에는 어떻게 재사용하나요?
배가 바다로 나가면 입구의 거대한 철문을 닫고 내부 바닷물을 다시 퍼내 마른 땅으로 다듬습니다. 그리고 그 바닥에서 곧바로 다음 선박의 건조를 시작합니다.
