한강 다리는 겉보기엔 아무런 문제도 없어 보이지만, 물속 깊은 곳에는 발밑이 야금야금 사라지는 위험이 늘 도사리고 있습니다. 강물이 교각에 부딪힐 때 발생하는 소용돌이가 강바닥 모래를 파내는 현상을 세굴(Scour)이라고 부릅니다. 다리를 받치는 강바닥이 깎여 나가면 다리의 구조적 안전성도 크게 흔들릴 수밖에 없습니다. 이를 막기 위해 기둥을 무작정 굵게 만들거나 물살을 막아서는 대신, 물살이 파낼 모래를 무거운 돌로 덮어씌우는 세굴방지공 기법이 한강 다리 하부에 적용되어 있습니다.
겉은 멀쩡하지만 발밑이 사라지는 다리의 치명적 위험
강물은 다리 기둥을 만나면 순순히 돌아가지 않습니다. 교각 정면에서 물길이 갈라진 뒤 기둥 양옆으로 빠져나가며 유속이 급격히 빨라지고, 이 과정에서 강력한 소용돌이가 형성됩니다. 이 소용돌이는 기둥 둘레의 느슨한 강바닥 모래를 지속적으로 소용돌이치며 밖으로 퍼냅니다.

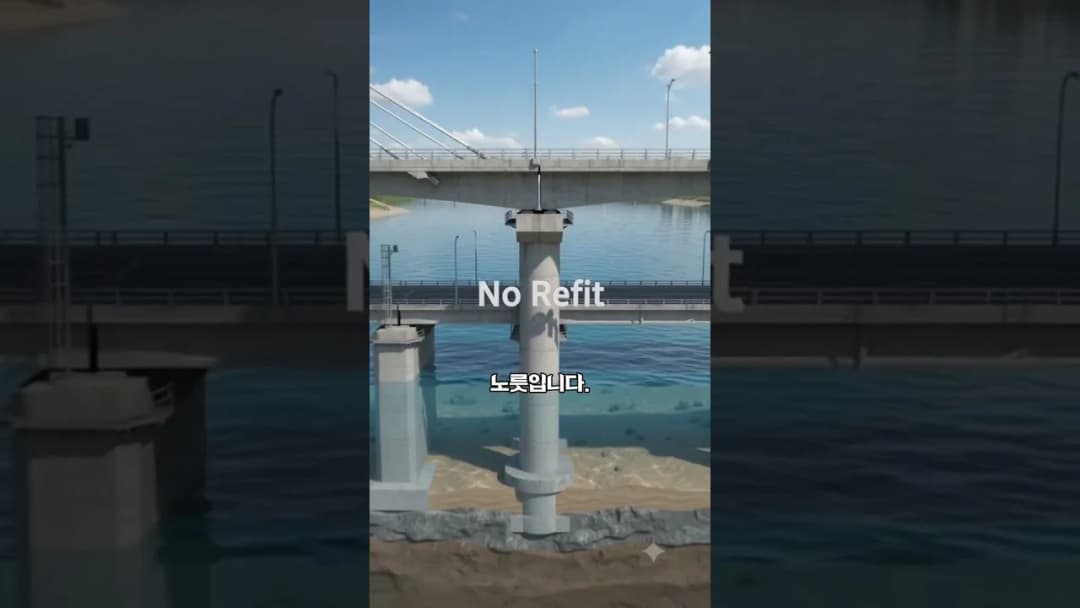

교각 주위의 모래가 강물 소용돌이에 의해 파여 나가는 세굴 현상은 다리 하부의 지지력을 약화시키는 숨은 위험 요소입니다.
문제는 파인 모래의 양만큼 교각을 받치고 있던 지반 높이가 낮아진다는 점입니다. 다리 상부 구조는 그대로 서 있지만, 정작 그 밑을 지지하던 강바닥이 비어버리는 환장할 노릇이 벌어지는 것이죠. 특히 여름철 대형 홍수가 발생하면 유속이 가파르게 상승하면서 강바닥이 파여 나가는 속도가 폭발적으로 빨라집니다.
기둥을 굵게 만들수록 세굴이 더 심해지는 역설
그렇다면 다리 기둥을 더 굵고 튼튼하게 만들면 해결되지 않냐고요? 애석하게도 강물의 물리 법칙은 그렇게 단순하지 않습니다. 교각이 굵어질수록 강물이 지나갈 수 있는 통로는 그만큼 좁아집니다. 물길이 좁아지면 유속은 더 빨라지고 소용돌이의 세기 역시 훨씬 강해지므로, 오히려 강바닥이 더 깊게 파입니다.
교각이 굵어질수록 물길이 좁아져 소용돌이가 더 강해지고, 결과적으로 강바닥이 더 깊게 파이는 역설적인 상황입니다.
그렇다고 다리의 기초를 암반층 깊숙이 다시 박는 대공사를 진행하는 것도 불가능에 가깝습니다. 이미 완성되어 수많은 차들이 오가는 한강 다리의 기초를 다시 박을 수는 없기 때문입니다. 물살의 힘을 강제로 누르려 할수록 딜레마만 커지는 셈입니다.
이미 세워진 다리의 기초를 다시 보강하는 작업은 현실적으로 매우 어렵습니다.
물살을 억제하지 않고 파갈 모래를 없애는 역발상, 세굴방지공
여기서 공학자들은 발상을 뒤집습니다. 강물의 흐름이나 소용돌이 자체를 억제하려 드는 대신, 물살이 파낼 '대상'인 모래를 없애기로 한 것입니다. 물이 아무리 빠르게 흘러도 파낼 모래나 흙이 없다면 세굴은 일어나지 않습니다.
교각 주변에 크고 무거운 돌을 쌓아 강물에 모래가 쓸려 내려가지 않도록 막는 원리입니다.
느슨한 강바닥 모래는 빠른 물살에 쉽게 쓸려 나가지만, 크고 무거운 돌은 강한 유속에도 꿈쩍도 하지 않습니다. 그래서 교각 주변 강바닥에 돌을 덮어씌우는 세굴방지공 기법을 시공합니다. 세굴방지공에는 엄격한 시공 규칙이 적용됩니다.
- 돌 크기: 해당 위치의 최고 유속을 정밀하게 계산해 맞춤형 크기로 결정합니다.
- 시공 범위: 세굴이 일어날 것으로 예상되는 깊이의 2배 이상 넓이로 깔아줍니다.
- 시공 두께: 사용되는 돌 지름의 3배 이상 두께를 유지합니다.
교각 주변에 큰 돌을 쌓아 모래가 쓸려 나가는 것을 방지하는 세굴방지공입니다.
또한 돌 아래에는 토목섬유를 한 겹 깔아 돌 사이의 틈새로 밑바닥 잔모래가 빠져나가지 않도록 완벽히 차단합니다. 그리고 돌을 다 깐 상단 면은 원래 강바닥 높이에 딱 맞춥니다. 강물의 자연스러운 흐름과 수위를 왜곡하지 않고 그대로 유지하기 위해서입니다.
모래가 휩쓸려 나가지 않도록 교각 주변을 무거운 돌로 덮어 유실을 방지하는 원리입니다.
수면 아래 바닥을 끊임없이 관리하고 검토해야 하는 이유
이처럼 강바닥 시공이 완벽하더라도 하천 환경이 바뀌면 세굴 위험은 다시 부상합니다. 만약 골재 채취나 준설 작업으로 강바닥 모래를 대량으로 퍼내면 수심과 물길이 변하면서 기존 세굴방지공의 계산이 무너질 수 있습니다.

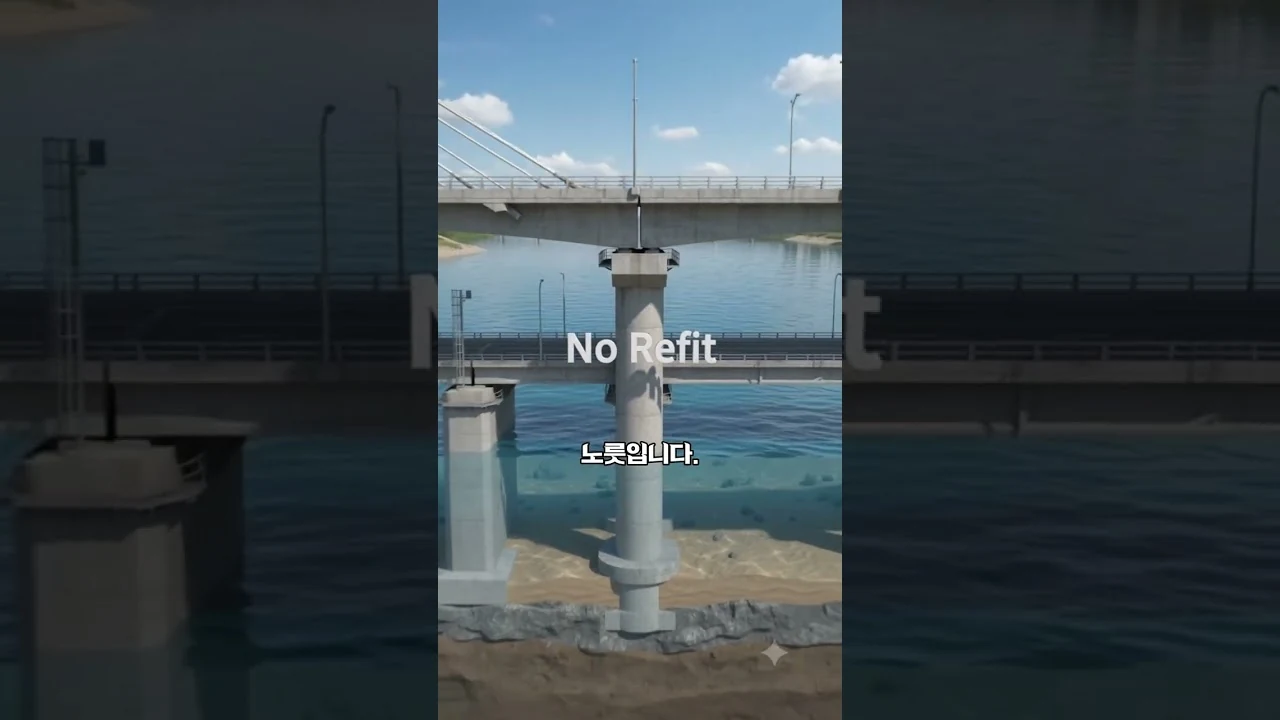

강바닥의 모래가 쓸려 나가지 않도록 교각 주변을 보호하는 세굴방지공 공법이 적용된 모습입니다.
따라서 하천 설계 기준에는 준설 등으로 강바닥 지형이 변경될 경우 안전성을 새로 검토해야 한다고 명시되어 있습니다. 또한 관련 법령에 따라 큰 홍수가 지난 후에는 반드시 눈에 보이지 않는 물속 강바닥 상태를 수중 점검하도록 의무화하고 있습니다. 물살을 억제하는 대신 파갈 모래를 정교하게 대처한 역발상, 한강 다리 밑의 수중 돌밭은 이렇게 탄생한 겁니다.
FAQ
세굴 현상이 왜 홍수 때 특히 위험한가요?
홍수가 나면 강물의 유속과 수량이 크게 증가하면서 교각 둘레에 생기는 소용돌이의 힘이 월등히 세어집니다. 이로 인해 평소보다 강바닥 모래가 깎여 나가는 속도가 훨씬 빨라져 다리 기초 밑이 비어버릴 수 있습니다.
교각 기둥을 더 굵게 만들면 세굴을 막을 수 없나요?
오히려 반대입니다. 기둥이 굵어지면 물이 지나갈 수 있는 유로가 좁아지면서 유속이 빨라지고 소용돌이가 강해집니다. 결과적으로 강바닥 모래가 더 깊게 파이는 부작용이 발생합니다.
세굴방지공에서 깔아둔 돌이 물살에 떠내려가지 않는 이유는 무엇인가요?
세굴방지공에 사용하는 돌의 크기는 해당 위치의 최고 유속을 정밀하게 계산해 선택합니다. 또한 모래 위에 토목섬유를 깔아 잔모래 유출을 막고, 예상 세굴 깊이의 2배 이상 넓이에 돌 지름의 3배 이상 두께로 까다롭게 시공하기 때문입니다.
