- 창틀 레일의 물구멍은 빗물을 빼내는 통로지만, 강한 맞바람이 불면 오히려 빗물을 실내로 밀어 올리는 역류 통로로 돌변합니다.
- 구멍을 막으면 배수가 막히고 구멍을 넓히면 외풍과 역류가 심해지는 딜레마를 '물의 무게로 열리고 바람의 압력으로 닫히는 이중 판 덮개' 구조로 해결했습니다.
- 정교한 자동 마개를 갖췄더라도 물구멍에 먼지가 쌓이거나 창호 고무 패킹이 낡으면 누수가 발생하므로 주기적인 점검과 청소가 필수입니다.
태풍이나 폭우가 몰아칠 때 이중창을 빈틈없이 닫았는데도 방바닥으로 물이 흥건하게 넘쳐 들어오는 사고가 발생하곤 합니다. 유리가 깨진 것도 아니고 창문이 열려 있던 것도 아닌데, 빗물은 바로 창문 아래 창틀 레일을 타고 넘어옵니다.
창틀 레일은 구조상 유리창을 타고 흘러내린 비가 고스란히 모이는 자리입니다. 이 물을 제때 처리하지 못하면 실내 침수로 이어지기 때문에, 창호 배수 설계는 단순한 마감이 아니라 건물의 방수 성능을 가르는 핵심 공학 요소로 다뤄집니다.
창틀 물구멍과 역류 딜레마: 배수구이자 침수 통로의 두 얼굴
옆으로 밀어서 여는 일반적인 미서기 창문은 레일 바닥에 고인 물을 바깥으로 빼내기 위해 작은 물구멍을 뚫어 둡니다. 실내 쪽 레일을 바깥쪽보다 높게 단차를 두어, 중력으로 물이 자연스럽게 낮은 바깥쪽으로 흘러가게 만드는 구조입니다.

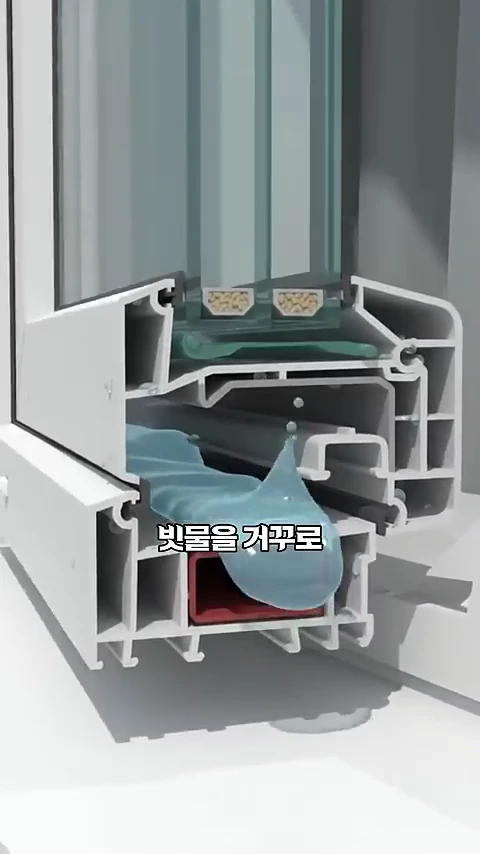

거센 비바람이 치는 날, 창틀 물구멍을 통해 들어온 빗물이 오히려 내부로 역류하는 현상이 발생하곤 합니다.
그런데 비바람이 창틀 정면을 때리는 순간 문제가 생깁니다. 강한 맞바람이 바깥 물구멍으로 빗물을 거꾸로 밀어 넣기 시작하기 때문입니다. 밀려 들어온 물은 레일 바닥 구멍을 타고 위로 솟구쳐 차오르며, 결국 레일 턱을 넘어 실내 방바닥으로 쏟아집니다. 물을 빼내려고 뚫어둔 구멍이 빗물을 실내로 들이는 문으로 돌변하는 셈입니다.
흔히 하는 착각: '구멍을 막거나 더 크게 뚫으면 되지 않을까?'
여기서 많은 분이 단순한 대안을 떠올립니다. 구멍 때문에 물이 역류한다면 구멍을 아예 막아버리거나, 물이 빨리 빠지도록 크기를 대폭 늘리면 되지 않느냐고 묻습니다. 하지만 창틀 배수는 그렇게 단순하게 해결되지 않는 전형적인 상충 관계(Trade-off)에 놓여 있습니다.
- 구멍을 크게 늘릴 경우: 물은 빠르게 빠져나가지만, 찬 바깥 공기와 외부 소음이 여과 없이 들어오고 강풍 시 거꾸로 밀려 들어오는 빗물의 양도 함께 급증합니다. 창틀 자체의 구조적 강도가 약해지는 문제도 생깁니다.
- 구멍을 줄이거나 막아버릴 경우: 레일 사이 바닥이 평평해 고인 물이 바깥으로 빠져나가지 못하고 갇히게 됩니다. 비가 조금만 길게 이어져도 레일에 물이 차올라 곧바로 방 안으로 넘칩니다.
구멍을 열어도 문제이고 막아도 문제가 되는 진퇴양난의 딜레마에 부딪히는 것입니다.
중력과 풍압을 역이용한 해결책: 위아래로 움직이는 가변형 덮개
이 모순을 해결하기 위해 개발된 기술이 바로 물구멍에 장착하는 특수 개폐형 덮개(마개)입니다. 단순히 구멍을 가리는 평면 덮개가 아니라, 외부 압력 조건에 따라 통로를 열고 닫는 무전력 메커니즘을 적용했습니다.

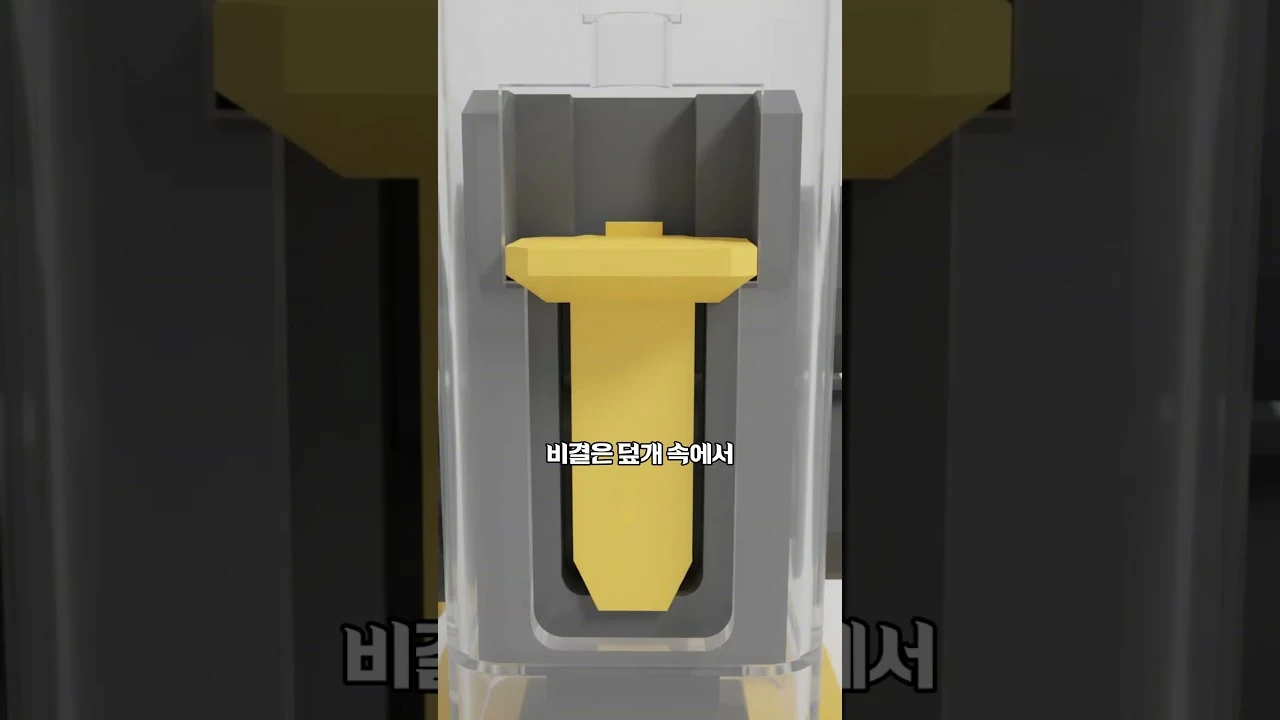

물과 바람의 압력을 이용해 상황에 따라 자동으로 통로를 여닫는 가변형 덮개의 작동 원리입니다.
2001년 무렵 초기에 등장한 마개들은 고인 물의 무게가 차오를 때만 밀려 열리거나, 거꾸로 올라오는 물을 옆벽으로 막는 단순한 방식이었습니다. 하지만 강한 맞바람이 불면 배수판 자체가 바람에 눌려 물이 나갈 길까지 함께 막히는 한계가 있었습니다.
이후 발전한 방식은 덮개 내부에 위아래로 움직이는 가변 판을 하나 더 추가하는 구조를 취했습니다.
- 바람이 약한 평상시: 레일에 모인 물이 흘러내리며 가변 판을 아래로 누릅니다. 물의 무게로 판이 내려가면서 배수구가 열리고 물은 자연스럽게 바깥으로 빠져나갑니다.

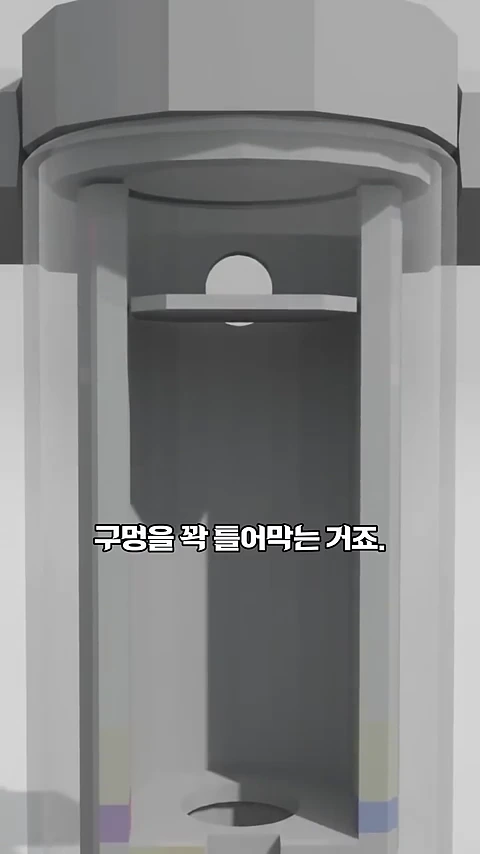

- 강한 맞바람이 불 때: 외부 바람이 덮개 아래 틈으로 파고들어 판을 위로 밀어 올립니다. 위로 들린 판이 물구멍 상단을 꽉 틀어막아 바람과 빗물이 유입되는 경로를 물리적으로 차단합니다.
바람이 셀수록 차단판이 더 단단히 밀착되어 역류를 막고, 바람이 잦아들면 다시 물의 무게로 열려 배수를 재개하는 원리입니다. 동력 장치 없이 오직 중력과 풍압의 상호작용만으로 배수와 역류 방지를 동시에 구현했습니다.
실제 주거 환경에서의 한계와 필수 점검 포인트
공학적으로 설계된 자동 개폐 마개가 장착되어 있더라도 실제 거주 환경에서는 여러 외부 요인으로 누수가 발생할 수 있습니다.

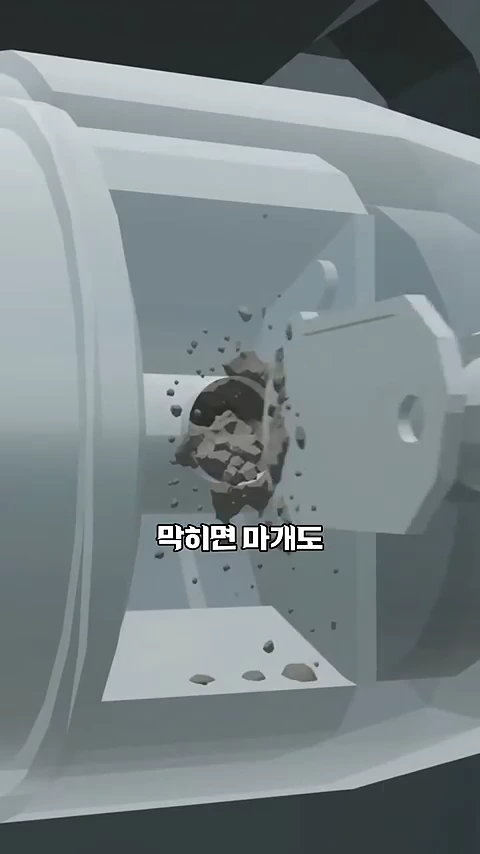

기능성 마개를 설치했더라도 이물질로 막히면 제 역할을 하지 못하므로 주기적인 점검이 필요합니다.
- 물구멍 이물질 적체: 미세먼지나 벌레 사체 등이 물구멍 내부에 쌓이면 가변 판이 정상적으로 움직이지 못하거나 배수 통로 자체가 막힙니다.
- 창호 부자재의 노후화: 창틀 틈새를 메워 기밀성을 유지하는 고무 패킹(개스킷)이나 고무 막대가 삭고 닳으면, 물구멍 외의 미세한 틈으로 빗물이 스며들어 실내로 유입됩니다.
따라서 태풍이나 집중호우 예보가 있다면 창틀 레일 바닥과 외부 물구멍에 먼지와 이물질이 끼어 있지 않은지 미리 청소하고, 창호 틈새 고무 부자재의 탄력 상태를 정기적으로 점검하는 관리가 뒤따라야 합니다.
FAQ
비바람이 칠 때 창틀 물구멍을 테이프로 완전히 막아두는 것이 안전한가요?
물구멍을 테이프로 완전히 막으면 외부에서 밀려드는 물은 차단할 수 있지만, 유리창을 타고 레일 바닥으로 흘러내린 빗물이 빠져나가지 못해 오히려 실내로 넘칠 위험이 커집니다. 완전 밀폐보다는 역류 방지 기능이 있는 전용 물구멍 마개를 설치하거나 배수 통로를 확보해 두어야 합니다.
창틀 물구멍 마개는 전력이나 센서로 작동하는 장치인가요?
전기나 전자 센서를 전혀 사용하지 않는 완전 무전력 기계식 구조입니다. 평소에는 물의 무게(중력)로 판이 내려가 배수구가 열리고, 맞바람이 불 때는 바람의 압력(풍압)으로 판이 밀려 올라가 구멍을 막는 원리로 작동합니다.
물구멍 덮개가 정상 설치되어 있어도 물이 넘치는 이유는 무엇인가요?
구멍 내부에 흙먼지나 이물질이 끼어 가변 판이 굳었거나, 창문 사이를 메워주는 고무 패킹(풍지판 및 고무띠)이 삭아 틈새가 벌어졌을 때 누수가 발생할 수 있습니다. 정기적인 레일 청소와 고무 부자재 점검이 필요합니다.
