- 초고층 빌딩은 바람의 힘을 흘려보내기 위해 유연하게 흔들리도록 설계되지만, 이로 인해 상층부 이용자는 극심한 멀미를 겪게 됩니다.
- 타이베이 101의 660톤 쇠공(동조 질량 댐퍼)은 건물의 진동과 엇박자로 움직이며 흔들림 에너지를 열로 방출해 진동 폭을 최대 40% 줄입니다.
- 이 거대한 추의 핵심 역할은 빌딩의 붕괴를 막는 것이 아니라, 강풍이 부는 날에도 사람이 머물 수 있는 거주 쾌적성을 확보하는 데 있습니다.

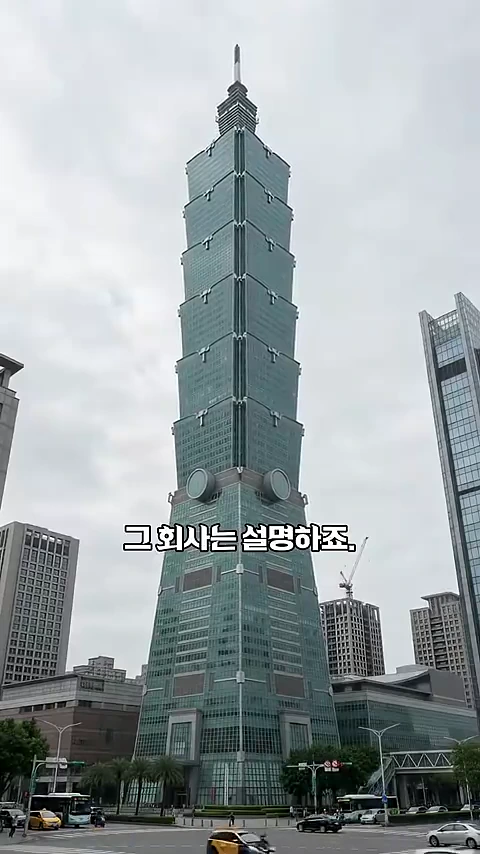

대만 타이베이 101 꼭대기(87~92층)에는 지름 5.5m, 무게 660톤에 달하는 거대한 황금빛 쇠공이 매달려 있습니다. 508m 높이의 초고층 빌딩 안에 중형차 400대 무게의 추가 그네처럼 떠 있는 모습은 언뜻 건물이 무너지는 것을 막기 위한 최후의 안전장치처럼 보입니다. 하지만 이 거대한 추의 진짜 목적은 건물의 붕괴 방지가 아니라, 안에 있는 사람이 겪는 멀미를 막는 것입니다.
1. 초고층 빌딩에 왜 거대한 추가 필요할까
초고층 건축에서 가장 큰 적은 지진보다 거센 바람입니다. 태풍이 잦은 대만 타이베이 같은 도시에서는 바람의 압력이 빌딩 전체를 강하게 밀어붙입니다. 이때 빌딩을 콘크리트 덩어리처럼 단단하게만 만들면 거센 풍압을 이기지 못하고 구조부에 치명적인 균열이 생길 수 있습니다.
건물은 강한 바람에 부러지지 않도록 미세하게 흔들리며 충격을 흡수합니다.
현대 초고층 빌딩은 바람을 정면으로 맞받아치는 대신 살짝 휘어지며 힘을 흘려보내도록 설계됩니다. 흔들리는 것 자체가 건물이 안전을 유지하는 정상적인 방식입니다. 그런데 진짜 문제는 건물 자체가 아니라 건물 안에 머무는 사람입니다. 상층부가 바람에 좌우로 계속 출렁이면, 내부에 있는 사람들은 배를 탄 것처럼 심한 멀미와 어지럼증을 겪게 됩니다.
2. 동조 질량 댐퍼(TMD)의 개념과 원리
이 딜레마를 해결하기 위해 도입된 장치가 바로 동조 질량 댐퍼(Tuned Mass Damper, TMD)입니다. 고정된 구조물에 무거운 추를 와이어로 매달아, 건물의 고유 진동 주기와 박자를 맞춰 독립적으로 흔들리게 만든 관성 제어 시스템입니다.
거대한 추는 건물과 박자를 맞춰 흔들리며 입주민들의 멀미를 방지하는 동조 질량 댐퍼 역할을 합니다.

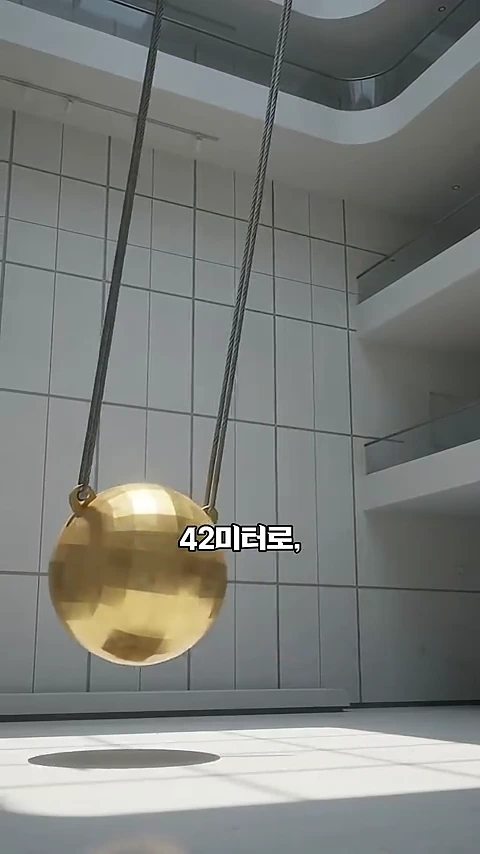

원리는 직관적인 엇박자 운동입니다. 42m 길이의 강철 케이블에 매달린 쇠공은 건물에 단단히 고정되어 있지 않습니다. 강풍에 건물이 오른쪽으로 밀려나면, 관성을 지닌 660톤 쇠공은 한 박자 늦게 반응하며 반대쪽인 왼쪽에서 건물을 붙잡아 당깁니다. 추가 반대 방향으로 작용하면서 건물의 출렁임을 상쇄하는 구조입니다.
쇠공 하부에는 점성 오일이 채워진 완충기(유압 실린더)들이 연결되어 있습니다. 추가 흔들리면서 발생하는 거대한 운동 에너지를 완충기 내부의 마찰열로 변환해 공기 중으로 소산시키는 원리입니다.
3. 사람들이 흔히 오해하는 지점: 지진과 붕괴 방지
많은 이들이 이 쇠공이 강진으로부터 건물을 지탱해 준다고 생각하지만, 실제 작동 영역은 다릅니다. 이 장치는 지진 제어보다는 바람에 의한 지속적인 저주파 진동을 제어하는 데 초점이 맞춰져 있습니다.
- 지진 대처의 주체: 지진처럼 불규칙하고 강한 충격이 바닥부터 전달될 때는 댐퍼가 건물을 따라 흔들릴 뿐이며, 실제 충격은 빌딩 자체의 거대한 철골 메가 칼럼과 구조 뼈대가 버텨냅니다.
- 진동 감소의 실제 수치: 동조 질량 댐퍼가 가동되면 강풍 시 빌딩의 흔들림 폭이 최대 40%까지 감소합니다. 흔들림을 0으로 만드는 것이 아니라, 10만큼 흔들릴 것을 6 수준으로 낮춰 사람이 체감하는 불쾌감을 차단합니다.
이 거대한 빌딩이 강풍에도 무너지지 않고 중심을 잡을 수 있는 숨겨진 이유는 단순히 튼튼한 구조 때문만은 아닙니다.
4. 실제 태풍 상황에서의 작동 사례
타이베이 101의 쇠공은 최대 1.5m 반경까지 움직일 수 있도록 범퍼 링이 둘러쳐져 있습니다. 2015년 강력한 태풍 '사우델로르'가 타이베이를 강타했을 당시, 쇠공은 중심축에서 1m나 밀려나며 빌딩의 출렁임을 성공적으로 흡수했습니다. 성인 절반 키에 달하는 큰 움직임이었지만, 설계된 허용 한계선인 1.5m 이내에서 안전하게 에너지를 흩어버렸습니다.
5. 건축 구조 공학이 주는 시사점
초고층 구조 설계에서 구조적 안전성(Safety)과 거주성(Serviceability)은 명확히 구분됩니다. 뼈대가 부러지지 않는 것만으로는 완성된 건축물이 될 수 없으며, 내부의 사람이 일상 활동을 온전히 유지할 수 있는 환경이 갖춰져야 합니다.
타이베이 101의 쇠공은 '건물은 자연에 순응해 유연하게 흔들리되, 그 흔들림의 대가는 공학적 추가 대신 받아낸다'는 역발상을 증명합니다. 자연의 힘을 억지로 틀어막지 않고 한 박자 늦은 무게 추의 관성으로 흡수하는 것, 이것이 현대 초고층 엔지니어링이 거센 바람을 다루는 방식입니다.
FAQ
쇠공이 없으면 타이베이 101 빌딩이 강풍에 무너지나요?
아닙니다. 건물 자체의 유연한 구조 덕분에 붕괴하지는 않습니다. 다만 쇠공이 없다면 바람에 상층부가 크게 출렁여 내부 거주자들이 극심한 멀미와 불안감을 느끼게 됩니다.
지진이 발생했을 때도 쇠공이 건물을 지탱하나요?
지진 진동의 주된 방어선은 건물 자체의 굵은 철골 뼈대입니다. 동조 질량 댐퍼는 바람에 의한 규칙적인 좌우 흔들림을 상쇄하는 데 특화되어 있어, 대규모 지진 시에는 건물과 함께 흔들리는 양상을 보입니다.
쇠공이 허용 범위를 넘어 과도하게 흔들릴 위험은 없나요?
쇠공 둘레에 강철 범퍼 링이 설치되어 있어 물리적인 최대 이동 폭이 1.5m로 엄격히 제한됩니다. 역대 최대 기록인 2015년 태풍 사우델로르 당시에도 1m 이동에 그쳐 한계 내에서 정상 작동했습니다.
