- 깊은 물이 밀어내는 수압을 벽 자체의 무게로만 버티는 일자형 댐은 높이가 높아질수록 하부를 돌산처럼 두껍게 만들어야 합니다.
- 댐을 호수 쪽으로 볼록하게 휘어 놓으면 수압을 받을수록 자재가 맞물리며 밀어내는 힘이 양옆 협곡 암반으로 분산됩니다.
- 이 구조 덕분에 14세기에 축조된 50m 높이의 쿠리트 댐은 꼭대기 두께를 불과 1.2m로 유지하면서 수백 년을 버텨냈습니다.
거대한 저수지나 댐을 바라보면 한 가지 독특한 구조적 특징이 눈에 띕니다. 벽면이 평평한 일자가 아니라 호수 쪽을 향해 둥글고 볼록하게 휘어져 있다는 점입니다. 물을 막으려면 물길을 안쪽으로 감싸 안아야 할 것 같지만, 실제 공학은 정반대의 형태를 선택했습니다.
이러한 형상은 단순한 시각적 디자인이 아닙니다. 깊은 물이 가하는 엄청난 압력을 최소한의 자재와 뛰어난 구조적 효율로 견뎌내기 위해 고안된 아치댐(Arch Dam)의 핵심 원리입니다.
왜 물을 가두는 벽은 높을수록 감당하기 어려울까
물을 넉넉히 가두려면 댐의 벽을 높게 쌓아야 합니다. 하지만 물은 깊어질수록 벽면 아래쪽을 밀어내는 힘, 즉 수압이 급격히 증가합니다.
벽을 일자로 곧게 세우는 중력식 구조에서는 이 밀어내는 힘을 오직 벽 자체의 물리적 무게로만 버텨내야 합니다. 수압을 이기지 못하면 벽이 통째로 밀려 나가거나 뒤로 넘어질 수 있기 때문입니다. 결국 높이를 올릴수록 벽의 하부를 돌산처럼 두껍고 무겁게 만들어야 하며, 막대한 자재와 노동력이 들어갈 수밖에 없습니다.

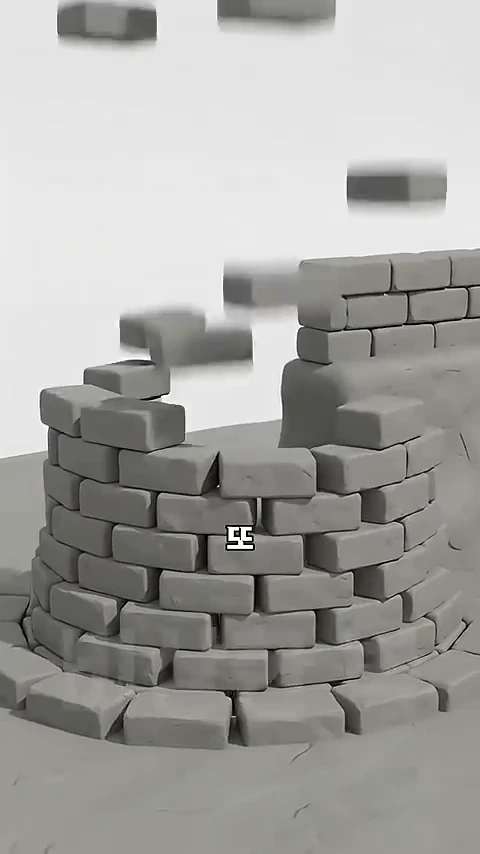

높게 쌓을수록 가해지는 수압을 견디기 위해 벽돌을 둥글게 배치하는 아치 구조의 기본 원리입니다.
아치 구조: 수압을 양옆 바위벽으로 넘기는 역발상
아치댐은 수압을 벽의 무게로 내리누르는 대신 벽의 곡면을 활용해 양옆 협곡의 단단한 암반으로 힘을 분산하는 방식을 취합니다.

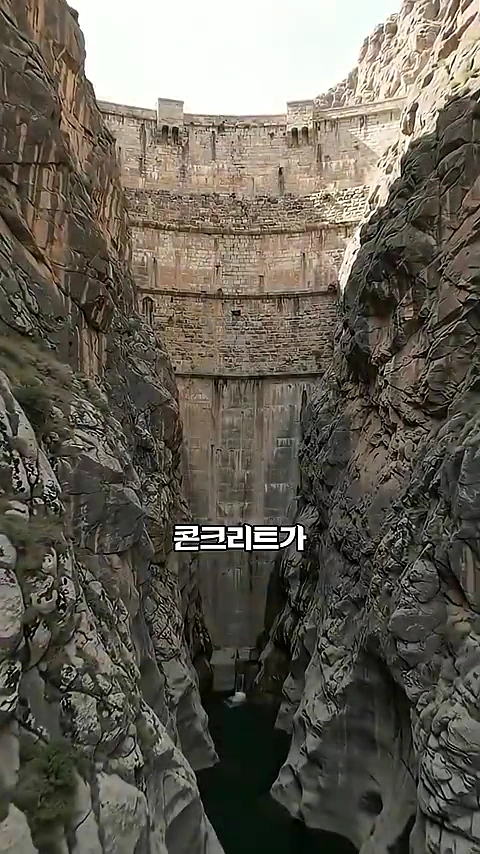

거대한 수압을 양옆의 단단한 바위벽으로 분산시키는 아치 구조는 댐을 더욱 효율적으로 지탱합니다.

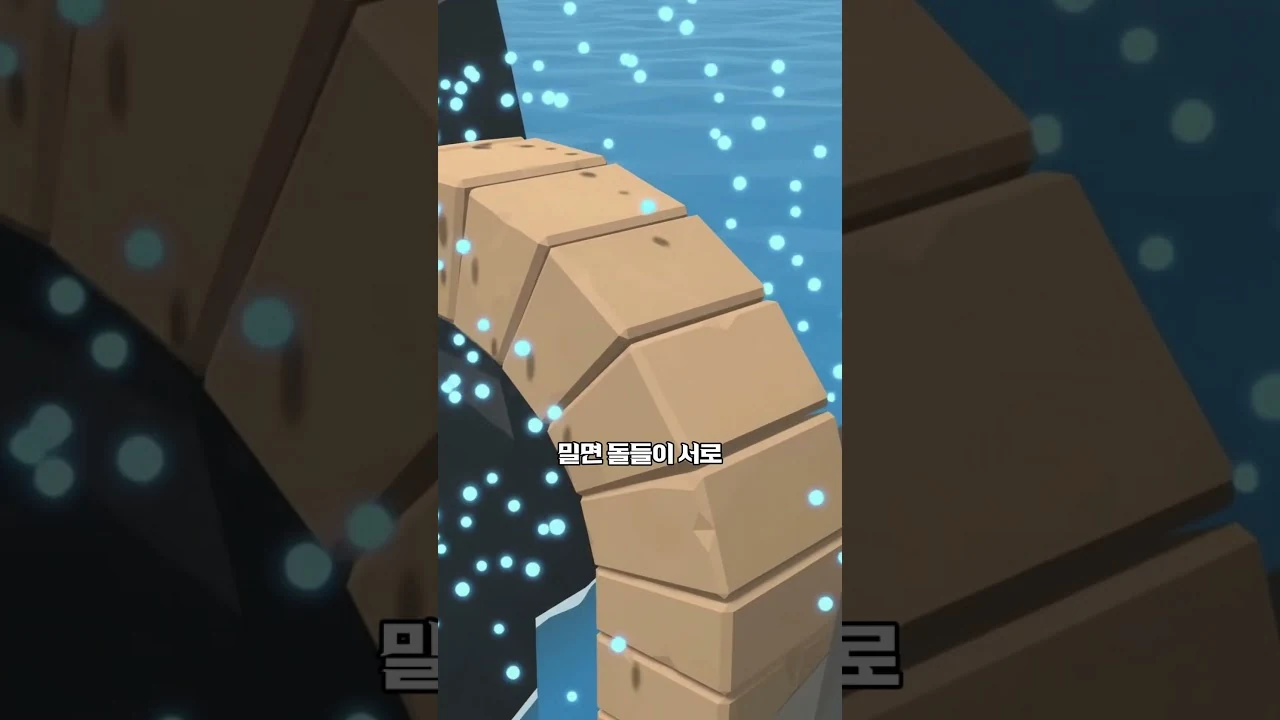

돌다리의 아치 구조를 수평으로 눕혀 호수 쪽으로 배치했다고 생각하면 이해하기 쉽습니다. 돌다리는 위에서 누르는 하중이 커질수록 돌끼리 서로 강하게 맞물립니다. 마찬가지로 호수 쪽으로 볼록한 댐 벽은 물이 밀어붙일수록 자재가 서로 단단히 압축되며 맞물리게 됩니다. 벽면이 받는 거대한 하중이 곡면을 따라 이동해 최종적으로 협곡의 바위벽으로 전달되는 구조입니다.
14세기 쿠리트 댐이 증명한 놀라운 효율성
이 공학적 원리를 훌륭하게 입증한 대표적인 사례가 바로 14세기 이란 사막 가장자리에 건설된 쿠리트 댐(Kurit Dam)입니다.

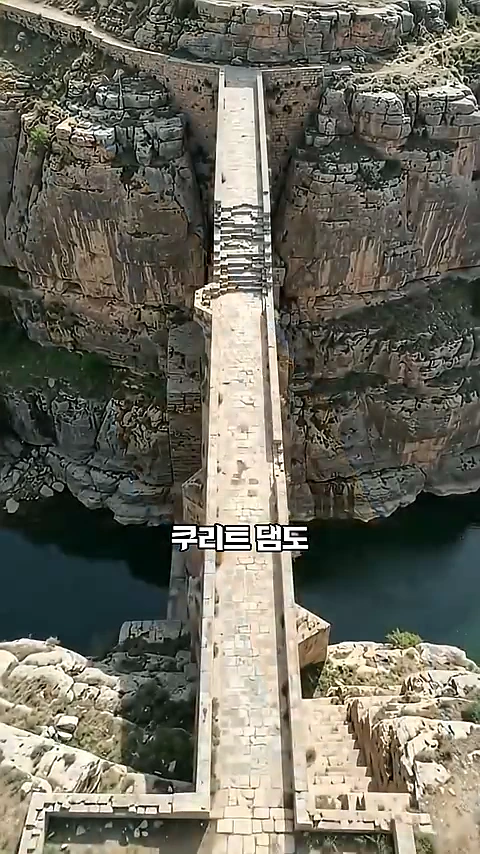

좁은 협곡을 활용해 수압을 양옆 바위로 분산하는 아치 구조 덕분에, 쿠리트 댐은 최소한의 두께로도 거대한 물의 무게를 견뎌냅니다.
쿠리트 댐은 돌과 벽돌만을 사용해 축조되었음에도 높이가 50m를 넘어서며 20세기 초까지 세계에서 가장 높은 댐 중 하나로 꼽혔습니다. 특히 수압을 협곡 양옆으로 분산시킨 덕분에 50m 높이임에도 꼭대기 두께를 고작 1.2m 수준으로 얇게 유지할 수 있었습니다. 스페인에 지어진 일자형 직선 댐이 더 낮은 높이에도 꼭대기 두께가 21m에 달했던 것과 비교하면 비약적인 자재 절감과 구조적 안정을 동시에 달성한 셈입니다.
쿠리트 댐은 퇴적물이 쌓이면 벽을 덧올리는 방식으로 수백 년간 증축되었으며, 조선 왕조보다 긴 세월 동안 하류 농경지에 안정적으로 용수를 공급했습니다.
현대 초대형 댐으로 이어지는 아치 구조의 조건과 활용
아치 구조를 적용하기 위해서는 필수적인 전제 조건이 있습니다. 댐이 들어설 협곡이 충분히 좁고, 하중을 온전히 받아낼 양옆 암반이 극도로 단단해야 한다는 점입니다. 쿠리트 협곡처럼 높이에 비해 폭이 좁은 지형에서 아치 구조는 효율을 극대화합니다.
오늘날 높이 270m를 넘는 조지아의 엔구리 댐을 비롯한 몇몇 현대식 콘크리트 댐 역시 이 동일한 아치 원리를 계승하고 있습니다. 깊은 물의 압력을 정면으로 맞서지 않고 자연 지형과 구조적 역학을 이용해 주변으로 흘려보내는 역발상이 거대한 수자원 인프라를 가능하게 만들고 있습니다.
FAQ
아치댐은 왜 항상 호수 쪽으로 볼록하게 만드나요?
수압이 볼록한 면을 밀어붙일 때 벽을 구성하는 자재들이 서로 강하게 맞물리며, 그 힘이 벽을 타고 양옆의 단단한 암반으로 전달되도록 유도하기 위해서입니다.
모든 협곡에 아치댐을 지을 수 있나요?
그렇지 않습니다. 벽이 받는 거대한 수압을 양옆으로 떠넘기는 구조이므로 협곡 폭이 상대적으로 좁고, 양쪽 암반이 하중을 충분히 견딜 만큼 단단한 지형이어야만 시공할 수 있습니다.
일반적인 직선형 중력댐과의 가장 큰 차이는 무엇인가요?
직선형 중력댐은 수압을 벽 자체의 막대한 무게로 버텨야 하므로 자재가 많이 들고 하부가 두꺼워지는 반면, 아치댐은 곡면 형태를 이용해 힘을 분산하므로 훨씬 얇은 두께로도 높은 수압을 견딜 수 있습니다.
