- 변기와 싱크대 밑 배관이 꺾여 있는 이유는 '봉수'라 불리는 고인 물을 가두어 하수구 악취의 실내 역류를 막기 위해서입니다.
- 여러 곳에서 물을 쓸 때 발생하는 압력 차로 고인 물이 빨려 나가는 문제는 지붕으로 공기를 통하게 하는 '통기관'을 연결해 해결했습니다.
- 오랫동안 집을 비워 배관 속 물이 증발하면 악취가 올라올 수 있으므로, 주기적으로 물을 흘려 트랩 속 수위를 채워주어야 합니다.
변기나 싱크대 밑을 들여다보면 배관이 곧게 뻗어 있지 않고 S자나 U자로 구부러져 있습니다. 공간이 좁아서 대충 구부려 놓은 것이 아니라, 고인 물 한 줌으로 하수구 악취를 완벽하게 차단하기 위해 철저히 계산된 구조입니다.
물 내리는 수세식 변기가 처음 등장했을 당시 배관은 오물 구덩이까지 일직선으로 뚫려 있었습니다. 그러다 보니 물을 아무리 내려도 관을 타고 역류하는 악취 때문에 실내에서 변기를 쓰기가 곤란했습니다. 이 치명적인 위생 문제를 단번에 해결한 핵심 장치가 바로 '트랩(Trap)'과 '통기관'입니다.
1. 냄새를 가두는 덫: 배관 트랩의 정의와 탄생
배관 트랩은 관의 일부분을 의도적으로 꺾어 항상 일정량의 물(봉수)이 고여 있게 만든 장치입니다.

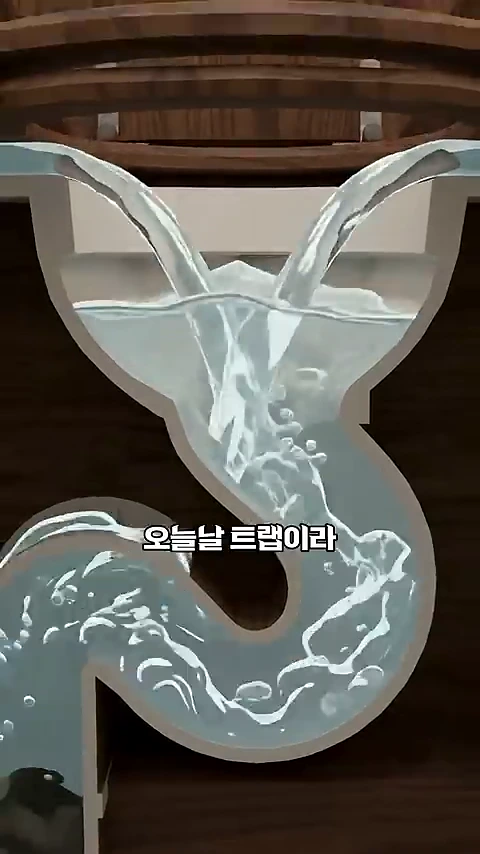

관의 일부분을 의도적으로 꺾어 물을 가둠으로써 악취를 차단하는 트랩의 기본 원리입니다.
1775년 스코틀랜드의 시계공 알렉산더 커밍(Alexander Cumming)은 배관을 S자로 꺾어 물을 가두는 구조로 영국 특허를 받았습니다. 관의 꺾인 바닥에 늘 차 있는 물이 하수관에서 실내로 올라오는 기체의 통로를 물리적으로 가로막는 원리였습니다. 물을 내릴 때마다 오물과 함께 기존의 물이 빠져나가고, 마지막에 남은 깨끗한 물 한 줌이 다시 차올라 새로운 차단벽을 형성합니다.
2. 물이 빨려 나가는 함정: 트랩만으로는 부족했던 이유
트랩 하나로 끝날 줄 알았던 배관 기술은 도시화와 함께 새로운 난관에 부딪혔습니다. 한 건물 안에서 변기, 세면대, 싱크대 등 물을 쓰는 장소가 대폭 늘어나면서 여러 배관이 하나의 큰 관으로 합쳐졌기 때문입니다.

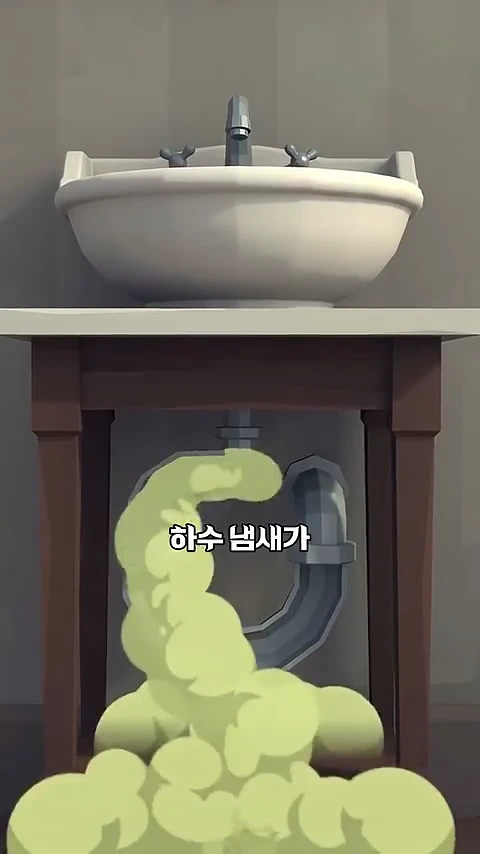

하지만 배관의 물이 한꺼번에 빠져나가 봉수가 사라지면 하수구의 지독한 악취가 집 안으로 고스란히 들어오게 됩니다.
위층이나 다른 곳에서 많은 양의 물이 한꺼번에 쏟아져 내려가면 배관 내부의 공기까지 함께 끌고 내려갑니다. 그 결과 꺾인 관 뒤쪽의 압력이 급격히 낮아지면서 빨대로 음료를 빨아올릴 때와 같은 흡입력이 발생합니다. 결국 냄새를 막고 있어야 할 트랩 속 고인 물까지 하수관으로 빨려 나가버렸고, 텅 빈 틈새로 지독한 하수 악취가 다시 밀고 올라왔습니다.
3. 압력의 균형을 맞춘 역발상: 지붕 위의 '통기관'
배관 기술자들은 고인 물을 억지로 붙잡아 두는 대신, 공기 통로를 새로 열어주는 방식을 택했습니다. 트랩 뒤쪽 배관에 가는 관을 하나 더 연결해 건물 지붕 밖으로 뚫어놓은 것입니다. 이 관을 바로 통기관(Vent Pipe)이라고 부릅니다.

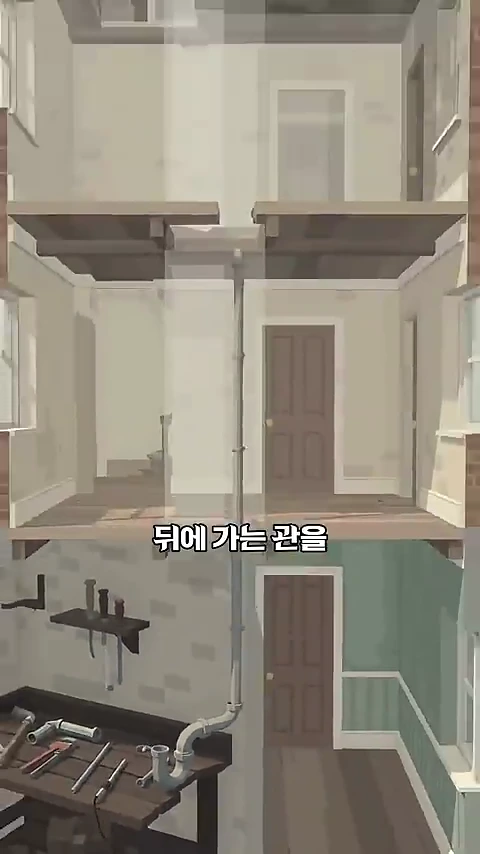

건물 내부 배관이 수직으로 길게 연결된 모습입니다. 이 관은 배수 시 발생하는 압력 차를 조절해 트랩 속 물이 빨려 나가는 것을 방지합니다.
통기관이 설치되면 배관 내부로 물이 쏟아져 내려갈 때 바깥 공기가 통기관을 통해 즉각 공급됩니다. 물이 빨려 나가는 대신 외부 공기가 유입되므로 트랩 속에 고여 있는 물은 수위를 그대로 유지할 수 있습니다. 배관 내부에서 발생한 악취 역시 실내가 아닌 통기관을 타고 건물 지붕 위 대기 중으로 빠져나갑니다.
4. 실생활 적용: 냄새가 올라올 때 점검할 포인트
오늘날 우리가 사용하는 변기와 싱크대 하부 트랩에는 보통 깊이 5cm 이상(어른 손가락 두 마디 정도)의 물이 항상 채워져 악취를 막고 있습니다.
만약 오랫동안 비워둔 집이나 자주 쓰지 않는 욕실에서 하수구 냄새가 난다면 배관 고장이 아니라 트랩 속 물이 자연 증발했을 가능성이 높습니다. 이때는 복잡한 수리를 부를 필요 없이 해당 배관에 물을 한 바가지 흘려보내 트랩을 다시 채워주면 악취 역류가 멈춥니다. 단순해 보이는 배관의 굴곡과 지붕 위 공기 구멍은 유체역학과 기압 차를 절묘하게 이용한 위생 공학의 결실입니다.
FAQ
집을 오래 비운 뒤 화장실에서 악취가 나는 이유는 무엇인가요?
배관 트랩에 고여 하수구 냄새를 막아주던 물(봉수)이 공기 중으로 증발해 틈이 생겼기 때문입니다. 물을 흘려보내 트랩을 다시 채워주면 냄새가 차단됩니다.
트랩 안에 유지되어야 하는 적정 물 높이는 어느 정도인가요?
통상적으로 깊이 5cm 이상, 대략 어른 손가락 두 마디 정도의 수위가 유지되어야 악취와 하수 가스의 역류를 안정적으로 차단할 수 있습니다.
통기관은 배관 시스템에서 어떤 역할을 하나요?
배관 속 기압을 대기압과 같게 맞춰 물이 내려갈 때 생기는 흡입력으로 트랩 속 물이 빨려 나가는 것을 막고, 배관 내부 가스를 지붕 위로 배출하는 역할을 합니다.
