- 사석 경사식 방파제는 블록 무게를 108톤까지 늘려도 파도가 낱개를 하나씩 뽑아내는 연쇄 붕괴 구조를 벗어나지 못했습니다.
- 이에 육지에서 무거운 돌을 나르는 대신 바다에 띄워 모래로 채우는 1만 톤급 일체형 '케이슨' 공법으로 패러다임을 전환했습니다.
- 거대한 외력을 다룰 때는 개별 부재의 무게를 키우는 단순 보강보다 힘을 분산하고 전달하는 구조 체계의 전환이 핵심입니다.
거대한 파도를 막기 위해 콘크리트 덩어리를 무작정 무겁게 만드는 것만으로는 방파제를 온전히 지켜낼 수 없습니다. 국토 최서남단 신안 가거도 방파제는 1979년 착공 이후 45년간 태풍에 세 번이나 완파되며 테트라포드 무게를 32톤에서 64톤, 108톤까지 키웠지만 매번 무너져 내렸습니다. 파도라는 거대한 외력에 맞서기 위해서는 개별 블록의 무게를 늘리는 방식이 아니라, 힘을 받아내는 구조의 메커니즘 자체를 바꾸는 공학적 역발상이 필요했습니다.
왜 방파제는 단순한 '무게 싸움'이 아닐까
항구는 거친 바다에서 배들이 피신할 수 있는 잔잔한 물웅덩이를 만드는 곳이며, 그 웅덩이를 지키는 외벽이 바로 방파제입니다. 하지만 태풍의 길목에 자리한 외해에서는 파도의 파괴력이 상상을 초월합니다. 파도가 밀려올 때 구조물이 감당해야 하는 힘은 단순한 정적 하중이 아니라, 틈새로 파고드는 반복적이고 국소적인 동적 충격입니다.

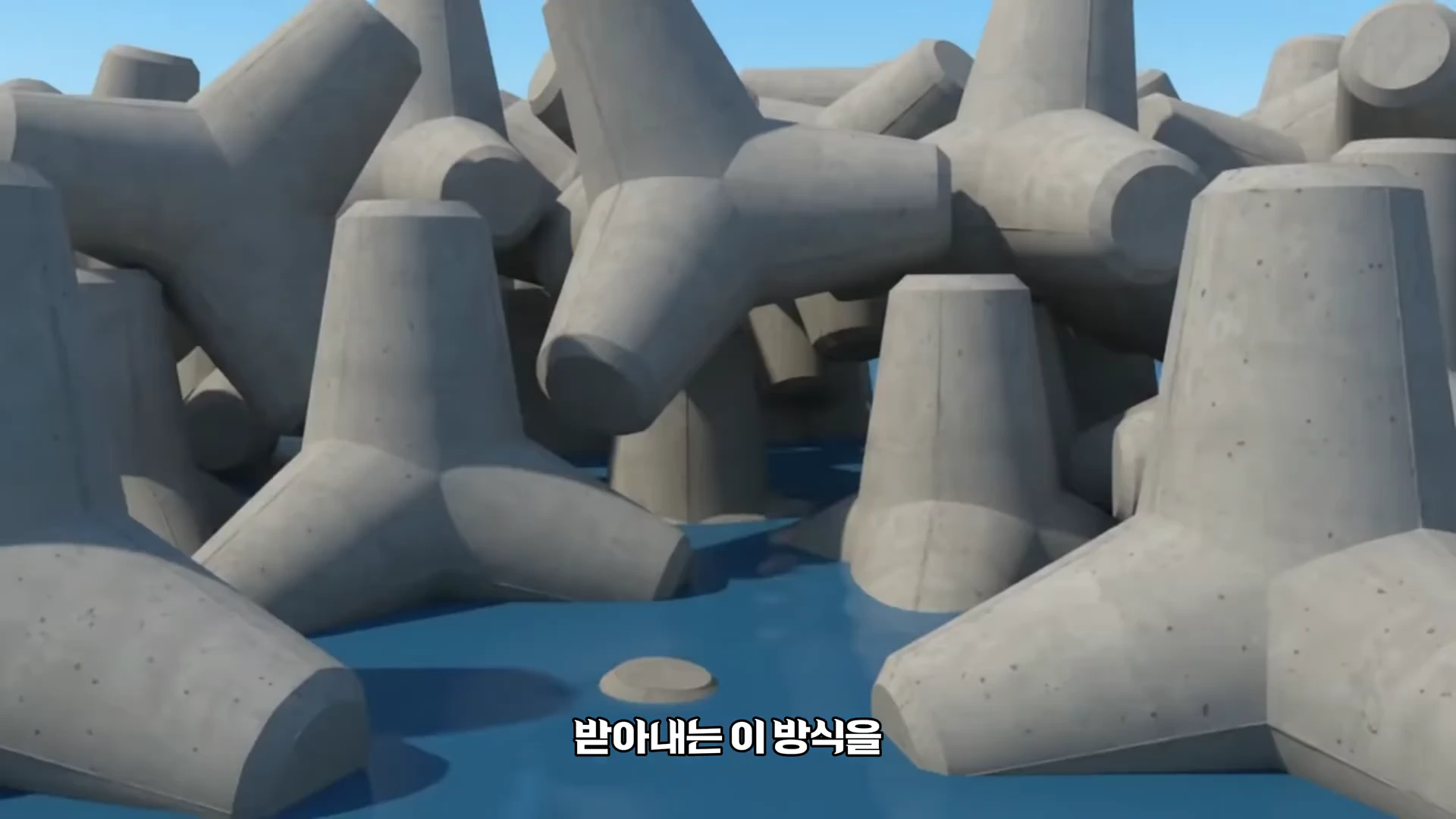

상식적인 해결책으로 여겨졌던 테트라포드 투입만으로는 거대한 파도의 힘을 견뎌내기 어려웠습니다.
방파제를 지을 때 무조건 콘크리트를 무겁게 부어 넣으면 버틸 것이라는 직관은 현장에서 여지없이 깨졌습니다. 개별 부재가 아무리 무거워도 이를 지탱하는 시스템 전체가 파도의 에너지를 효과적으로 분산시키지 못하면, 바다는 가장 취약한 틈새를 파고들어 구조물 전체를 무너뜨립니다.
사석 경사식 방파제의 정의와 한계
전통적인 방파제 축조 방식은 사석 경사식(돌 언덕 방식)입니다. 바다 밑바닥에 돌을 쏟아부어 완만한 언덕 형태의 기초를 다지고, 그 사면 위에 테트라포드나 큐브 블록 같은 콘크리트 이형 블록을 얹어 파도의 에너지를 깨뜨리는 방식입니다.
이 방식은 시공이 비교적 간단하고 직관적으로 보이지만, 본질적으로 '낱개의 싸움'이라는 치명적인 약점을 안고 있습니다. 파도는 언덕 전체를 한 번에 밀어내지 않습니다. 대신 블록 사이의 틈새로 파고들어 개별 블록을 하나씩 흔들어 뽑아냅니다. 블록 하나가 빠져나가면 주변의 맞물림이 헐거워지고, 그 헐거워진 빈틈으로 다음 파도가 들이치며 옆 블록을 연쇄적으로 뽑아냅니다.
가거도에서 32톤 테트라포드가 밀려나자 64톤으로 키우고, 머리 쪽에는 108톤짜리 콘크리트 블록을 배치했음에도 2011년 태풍 무이파와 2012년 볼라벤에 350m가 부서져 나간 이유가 바로 여기에 있습니다. 무게를 늘리는 것은 낱개가 뽑히는 시간을 잠시 늦출 뿐, 낱개 단위로 결손이 발생하는 구조적 결함을 해결하지는 못합니다.
일체형 장벽을 만드는 '케이슨 공법'의 원리
낱개 블록이 뽑혀 나가는 문제를 해결하기 위해 도입된 개념이 바로 케이슨(Caisson) 공법입니다. 낱개를 무겁게 만드는 헛수고 대신, 아예 뽑혀 나갈 '낱개'라는 단위 자체를 없애버리는 역발상입니다.
개별 블록을 쌓는 방식에서 벗어나 거대한 일체형 상자를 활용하는 케이슨 공법은 방파제의 구조적 한계를 극복하는 핵심 열쇠가 됩니다.

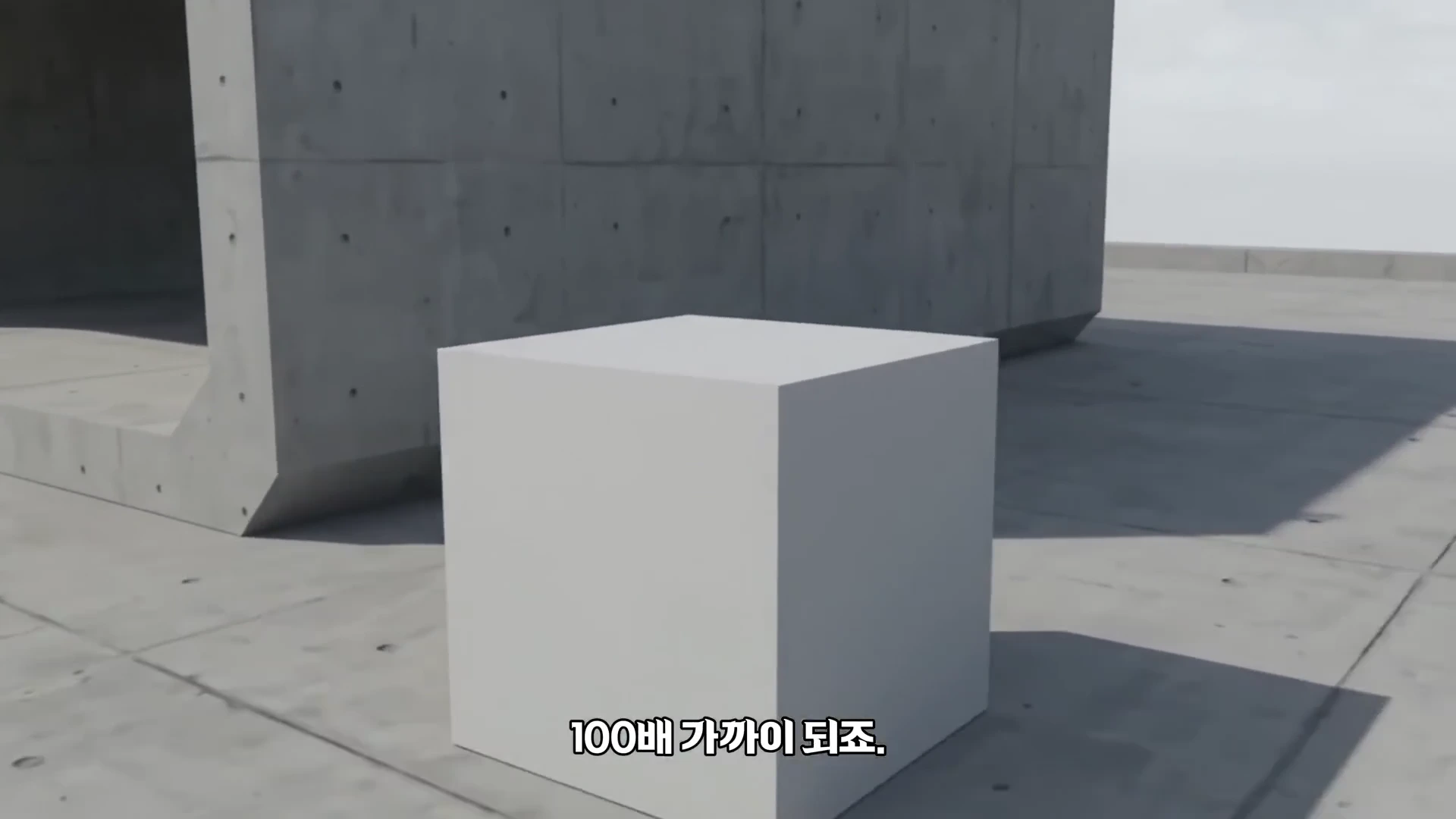

케이슨은 내부가 비어 있는 거대한 상자 형태의 철근콘크리트 구조물입니다. 육상이나 도크에서 속이 빈 상태로 제작한 뒤 바다에 띄워 설치 위치까지 예인선으로 끌고 옵니다. 지정된 위치에 안착시킨 후 상자 내부에 모래나 자갈, 물을 채워 넣어 자중을 확보합니다. 가거도에 투입된 케이슨은 아파트 10층 높이에 달하며, 속을 채운 후의 무게는 1개당 약 1만 톤에 이릅니다.
이 거대한 케이슨 16개를 바다 밑에서 빈틈없이 한 줄로 이어붙여 하나의 거대한 콘크리트 벽을 완성했습니다. 파도가 들이쳐도 낱개로 뽑아낼 블록 자체가 없기 때문에, 파도의 에너지는 거대한 연속 벽체 전체로 고르게 분산됩니다. 무게를 육지에서 힘겹게 실어 나르는 대신 바다 위로 띄워 온 뒤 현장의 모래로 채워 무게를 얻는 공학적 효율성까지 달성한 셈입니다.
케이슨이 넘어야 했던 또 다른 복병, 지반 지지력
하지만 케이슨 공법 역시 만능은 아니었습니다. 낱개가 뽑히는 문제를 해결하자 이번에는 해저 지반의 지지력이라는 새로운 변수가 나타났습니다. 1만 톤에 달하는 거대한 상자를 올려놓기에는 가거도 앞바다의 기초 지반이 충분히 단단하지 못했던 것입니다.

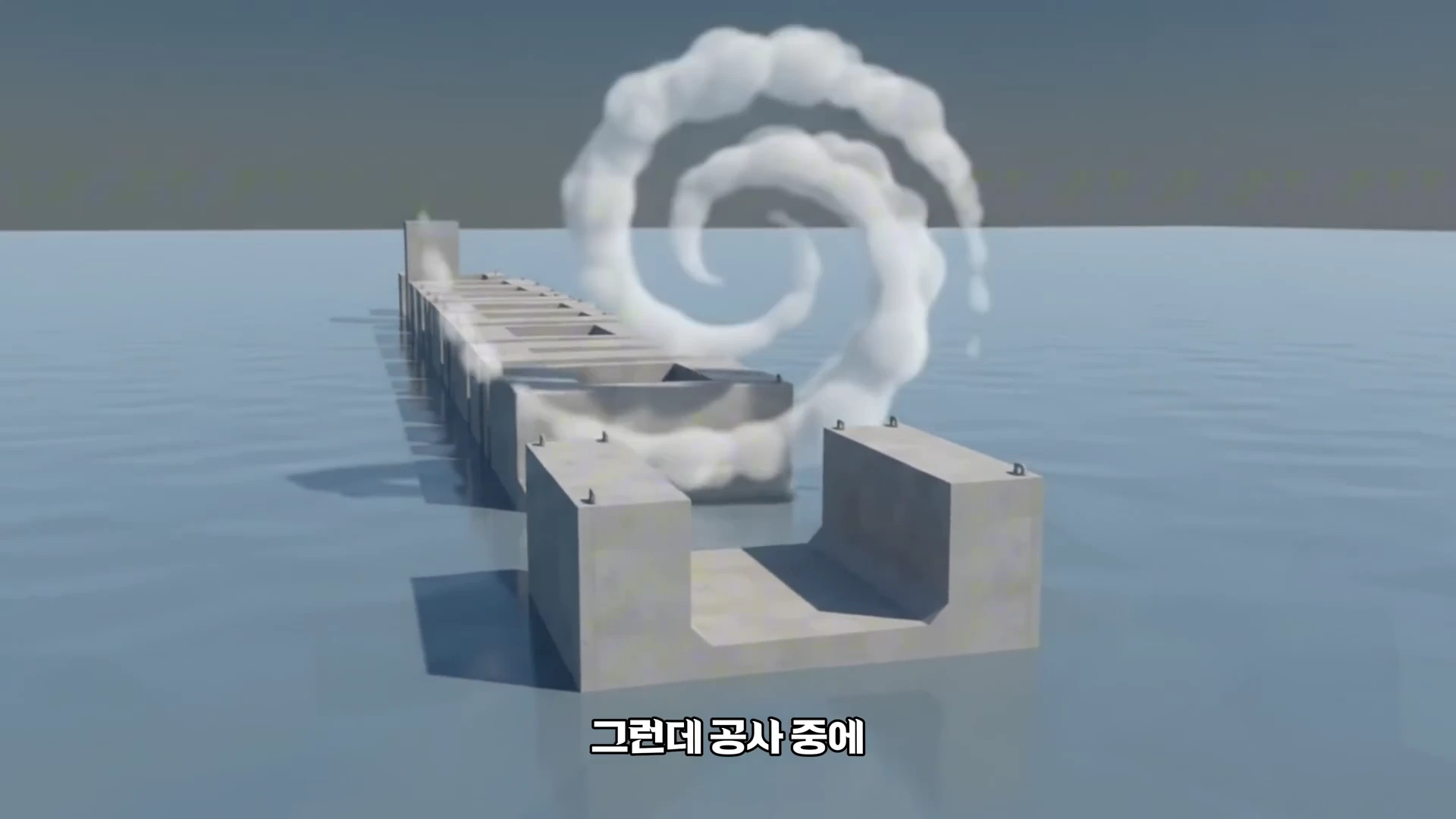

하나의 거대한 벽처럼 연결된 케이슨은 개별 블록이 파도에 휩쓸리는 기존 방식의 한계를 극복했습니다.
설계 기준을 파고 8.3m에서 100년 빈도 태풍 기준인 12.5m로 대폭 상향하고 벽체 폭을 108m까지 넓혔음에도, 2019년 태풍 링링과 2020년 태풍 바비가 덮쳤을 때 케이슨 일부가 침하되거나 파손되는 일이 발생했습니다. 벽체 자체는 파도에 뽑히지 않았으나 기초 바닥이 거대한 하중을 이기지 못하고 주저앉은 것입니다. 설계 단계에서 실험 결과에 조작이 있었다는 의혹과 예상 이상의 파손 규모가 발생했고, 결국 400억 원이 넘는 예산을 추가로 투입해 해저 지반을 치환하고 다지는 보강 공사를 거쳐야 했습니다.
구조 설계와 의사결정에 주는 시사점
가거도 방파제의 45년 역사는 구조물을 설계하고 문제를 해결할 때 매우 중요한 통찰을 던집니다. 실패가 반복될 때 단순히 기존 요소의 스펙(무게, 두께, 자본)을 늘리는 방식은 근본적인 해결책이 되지 못합니다. 결함이 발생하는 근본 원인이 '부재의 경량성'인지, 아니면 '연쇄 파괴가 일어나는 구조 체계'인지를 분별해야 합니다.
또한 상위 공법으로 전환할 때는 그로 인해 새롭게 발생하는 연계 취약점(지반 하중 집중 등)까지 총체적으로 검토해야 합니다. 108톤 블록도 버티지 못했던 바다를 막아선 것은 맹목적인 무게 증량이 아니라, 낱개를 없애고 힘의 전달 체계를 바꾼 구조적 전환이었습니다.
FAQ
테트라포드 무게를 108톤까지 늘려도 파도에 유실된 이유는 무엇인가요?
사석 경사식 구조는 파도가 개별 블록 사이를 파고들어 낱개 단위로 흔들어 뽑아내기 때문입니다. 블록 하나가 빠지면 주변 결합이 헐거워져 연쇄적으로 쓸려 나가므로 단순 중량 증가로는 한계가 있습니다.
케이슨 공법은 사석 경사식과 어떻게 다른가요?
수천 개의 돌과 블록을 쌓는 대신, 아파트 10층 높이의 거대한 속 빈 콘크리트 상자를 바다에 띄워 안착시킨 뒤 모래를 채워 일체형 벽으로 만듭니다. 뽑혀 나갈 낱개 단위 자체가 없어 파도의 충격을 벽 전체로 고르게 분산합니다.
1만 톤짜리 케이슨도 태풍에 파손되거나 주저앉은 이유는 무엇인가요?
벽체 자체는 파도에 낱개로 뽑히지 않았지만, 1만 톤에 달하는 엄청난 자중과 파압을 견디기에 하부 해저 지반이 연약했기 때문입니다. 이후 해저 기초를 다지는 대규모 보강 공사가 추가되었습니다.
