- 양쯔강 하구의 연약한 점토층 위에 세워진 상하이는 과도한 지하수 채취와 건축물 하중 탓에 극심한 지반 침하를 겪었습니다.
- 상하이는 지하수 사용을 제한하는 데 그치지 않고, 사용량만큼 물을 되채우는 인공 함양과 지지층까지 50m 넘는 말뚝을 박는 기초 공법으로 초고층 도시를 지탱했습니다.
- 자연 지반을 그대로 믿지 않고 지하수위와 횡압력을 정밀하게 통제하는 동적 관리 체계가 연약지반 도시 안전의 핵심입니다.
중국 상하이의 초고층 빌딩과 대단지 아파트는 단단한 암반이나 일반적인 흙 위에 그냥 올라서 있는 것이 아닙니다. 수백 미터 두께의 물렁한 진흙층을 뚫고, 땅속 깊은 지지층에 박아 넣은 수천 개의 콘크리트 말뚝 위에 건물이 공중에 떠 있는 구조에 가깝습니다. 지반 자체가 건물의 하중을 버텨내지 못하므로, 땅의 힘을 믿는 대신 인공적으로 통제하고 관리하는 공학 기술이 도시 전체를 지탱하고 있습니다.
왜 연약지반의 역학적 거동이 도시의 명운을 가를까요?
상하이는 양쯔강이 바다로 흘러들며 오랜 세월 실어 나른 미세한 흙과 모래가 수백 미터 두께로 퇴적된 하구 삼각주에 자리 잡았습니다. 이 지층 상부는 수분을 가득 머금은 연약한 점토층으로 이루어져 있습니다.
근대 도시가 형성되고 공장과 주거지에서 지하수를 대량으로 퍼 올리기 시작하자 심각한 문제가 터져 나왔습니다. 1921년부터 1965년까지 시내 중심부가 무려 2m 가까이 침하한 것입니다. 한 해에만 도시가 4cm 넘게 주저앉은 셈이었습니다. 1966년 지하수 채취를 전면 금지하면서 1985년 무렵에는 연간 침하량을 1mm 수준까지 억제했으나, 1986년 이후 도시가 급격히 확장되며 침하가 다시 심화되어 1966년부터 2011년까지 45년 동안 29cm가 추가로 내려앉기도 했습니다.

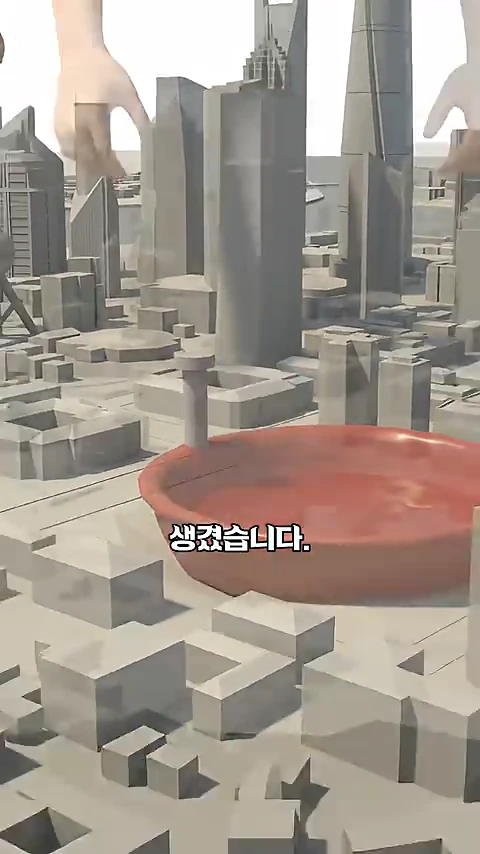

물렁한 진흙 지반 위에 세워진 상하이의 초고층 빌딩들은 땅의 지지력을 믿는 대신 정밀한 공학 기술로 버티고 있습니다.
연약지반 침하와 인공 함양·말뚝기초의 명확한 정의
이 문제를 이해하려면 점토의 압밀과 지반 지지력의 개념을 명확히 구분해야 합니다.
- 점토층의 비가역적 압밀: 스펀지 같은 진흙에서 수분이 빠져나가면 흙 입자 사이의 간극이 좁아지면서 부피가 줄어듭니다. 핵심은 한번 압축된 점토층은 물을 다시 공급하더라도 원래 두께로 복원되지 않는다는 점입니다.
- 인공 함양(Artificial Recharge): 지하수위 저하에 따른 추가 압밀을 막기 위해, 사용한 수량만큼 지표수를 정화하여 땅속 대수층에 강제로 도로 밀어 넣는 수자원·지반 관리 공법입니다.
- 선단지지 말뚝기초(End-Bearing Pile): 연약한 상부 점토층의 마찰력에 기대지 않고, 수십 미터 아래 위치한 단단한 모래·자갈이나 암반층까지 말뚝을 박아 상부 구조물의 하중을 하부 지지층으로 직접 전달하는 방식입니다.
사람들이 흔히 오해하는 지반과 구조물의 관계
지반 침하가 발생하면 흔히 "건물의 기둥이나 벽체를 더 두껍고 튼튼하게 지으면 해결된다"고 생각하기 쉽습니다. 그러나 구조물의 강도와 지반의 지지력은 전혀 다른 영역입니다.
건물 자체에 아무런 결함이 없더라도 바닥을 받치는 흙이 무게를 이기지 못하고 유동화되면, 구조물 전체가 온전한 상태 그대로 전도될 수 있습니다. 실제로 2009년 상하이 민항구에서 완공을 앞둔 13층 아파트가 부러지지 않고 통째로 옆으로 넘어진 사고가 있었습니다. 남쪽 지하 주차장 터파기로 4.6m를 파낸 상태에서 북쪽에 파낸 흙을 10m 높이로 쌓아두자, 한쪽으로 쏠린 횡압력을 이기지 못한 연약 진흙층이 건물 밑동을 밀어내며 기둥이 전단 파괴된 것입니다. 설계와 자재에는 결함이 없었지만 진흙의 유동 특성을 간과한 결과였습니다.

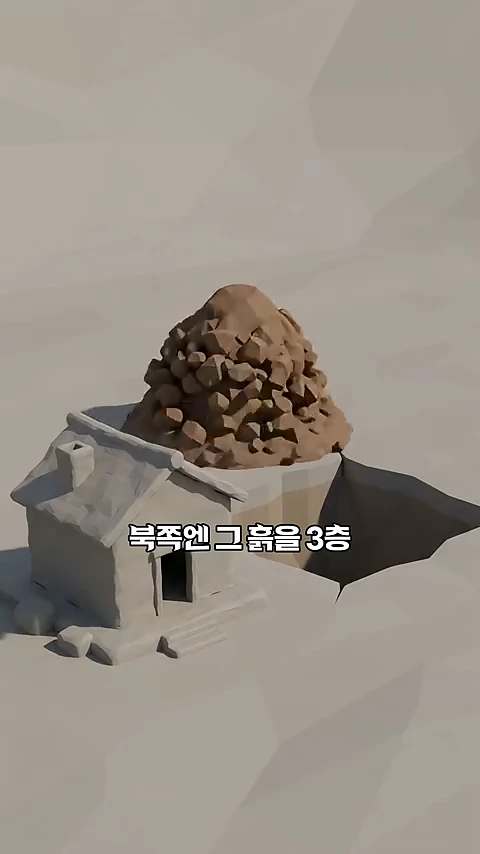

건물을 짓기 위해 지반을 파내는 작업과 토사의 무게가 지반에 미치는 영향력을 시각적으로 보여줍니다.
상하이타워와 지하수 관리가 보여주는 실제 적용 방식
상하이는 이 한계를 두 가지 공학적 역발상으로 극복했습니다.
첫째는 땅속으로 물을 도로 부어 넣는 인공 함양 시스템입니다. 1960년대부터 시작된 이 조치는 연간 약 2,000만 ㎥(올림픽 규격 수영장 약 8,000개 규모)에 달하는 물을 지하로 되돌려 보내는 수준을 유지하고 있습니다. 2013년에는 지반 침하 모니터링과 수자원 재주입을 법제화해 통합 관리한 결과, 2020년 기준 도시 전체 침하량을 연간 5mm 안팎으로 통제하는 데 성공했습니다.

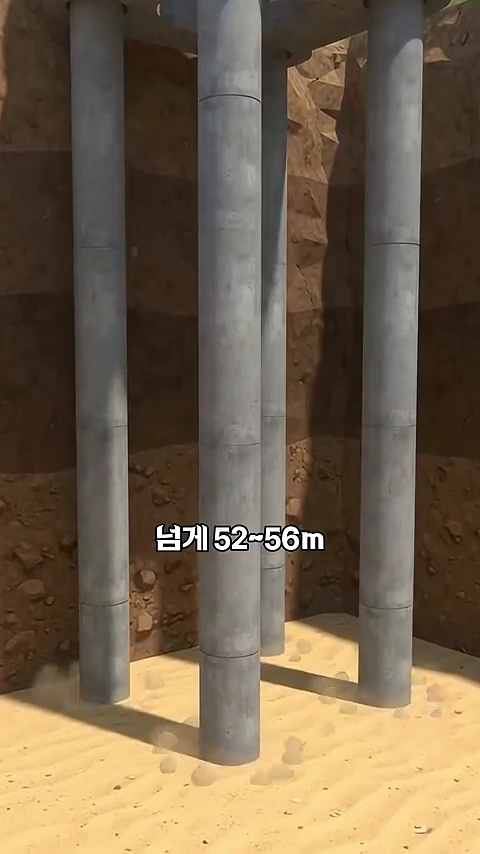

연약한 진흙층을 통과해 깊은 암반층까지 닿는 선단지지 말뚝기초는 건물의 무게를 지탱하는 핵심 안전장치입니다.
둘째는 깊은 지지층을 활용한 말뚝기초입니다. 대표적으로 높이 632m의 상하이타워는 지름 121m, 깊이 30m 이상의 기반 구덩이를 판 뒤 지름 1m의 고강도 콘크리트 말뚝 900여 개를 지하 52~56m 깊이까지 촘촘히 박았습니다. 아파트 18층 높이에 맞먹는 깊이로 진흙을 뚫고 들어가 단단한 지층에 닿게 한 다음, 그 위에 두께 6m의 거대한 콘크리트 매트 기초(판)를 얹어 상부 하중을 고르게 분산시켰습니다.
연약지반 데이터와 입지 리스크를 해석하는 기준
상하이의 사례는 대규모 개발 및 인프라를 평가할 때 자연 지반의 겉모습보다 지하 조건과 시공 단계의 응력 변화를 함께 분석해야 함을 보여줍니다.
- 수위 변동 데이터 확인: 지하수를 취수하는 지역에서는 지하수위 강하 곡선과 지반 압밀 이력을 반드시 연계해 검토해야 합니다.
- 굴착 및 성토의 횡압력 관리: 연약지반 공사 시에는 터파기 깊이뿐만 아니라 인근 잔여 토사의 적재 높이와 이격 거리를 정밀하게 통제해야 편심 하중에 따른 전단 파괴를 막을 수 있습니다.
- 부등침하 모니터링: 고층 빌딩이 밀집할수록 인접 건물 간 하중 간섭으로 인해 서로 다른 속도로 가라앉는 부등침하가 일어날 수 있으므로, 개별 건물의 안전성뿐 아니라 구역 전체의 통합 모니터링 체계가 필수적입니다.
FAQ
지하수를 다시 주입하면 가라앉았던 땅이 원래 높이로 솟아오르나요?
아닙니다. 점토층은 한 번 압밀되어 흙 입자 간격이 좁아지면 물을 다시 주입해도 원래 두께로 복원되지 않습니다. 인공 함양은 지반을 원상 복구하는 수단이 아니라 지하수위의 추가 저하와 침하 진행을 억제하는 방어적 기술입니다.
상하이타워 같은 초고층 빌딩은 지진이나 태풍보다 지반 침하가 더 위험한가요?
초고층 빌딩은 바람과 지진 하중도 중요하지만, 연약지반에서 건물이 균일하지 않게 기우는 부등침하가 발생하면 구조적 균열이나 붕괴로 직결될 수 있습니다. 따라서 암반층까지 50m 이상의 말뚝을 박아 지반 변동의 영향을 원천적으로 차단하는 기초 설계가 선행되어야 합니다.
2009년 상하이 13층 아파트 전도 사고의 직접적인 원인은 무엇이었나요?
건물 자체의 부실시공이 아니라 부지 양측의 불균형한 토압이 원인이었습니다. 건물 남쪽은 4.6m를 파내고 북쪽에는 파낸 흙을 10m 높이로 쌓아두면서 연약한 진흙층이 밀려났고, 이 횡압력이 아파트 기초 말뚝을 파괴하면서 건물이 통째로 넘어졌습니다.
