- 도심 굴착 공사의 쏘일네일링 흙막이는 겉면 콘크리트 벽이 아니라 지층 깊숙이 박힌 철근이 흙을 붙잡아 지탱하는 공법입니다.
- 2018년 상도동 사고는 지층 경사 방향을 오판하고 상부 하중을 과소평가해 철근이 미끄러지는 토사층 내부에만 머물렀던 점이 핵심 원인이었습니다.
- 흙막이의 안전성은 벽체의 두께가 아니라 정밀한 지반조사와 인발시험, 철저한 변위 계측으로 확보됩니다.
도심에서 건물을 짓기 위해 땅을 파내려가면 주변 대지의 흙은 자연스럽게 파낸 공간으로 쏟아지려 합니다. 이때 주변 지반이 무너지지 않도록 지탱해 주는 가설 구조물이 바로 흙막이입니다. 특히 언덕과 경사지가 많은 국내 주택가에서는 지반 속에 철근을 촘촘히 박고 표면에 콘크리트를 뿜어 마감하는 '쏘일네일링(Soil Nailing)' 공법이 널리 쓰입니다.
겉으로 보면 단단한 콘크리트 벽이 흙을 가로막고 있는 것처럼 보이지만, 사실 그 콘크리트는 표면 풍화를 막는 얇은 외피에 가깝습니다. 실제 흙을 버티게 만드는 힘은 콘크리트 뒤편, 흙 속에 비스듬히 박혀 들어간 수많은 철근(네일)에서 나옵니다.
겉면의 콘크리트 벽은 얇은 외피에 불과하며, 실제로 땅이 무너지지 않게 붙들고 있는 것은 흙 속에 깊숙이 박힌 철근들입니다.
쏘일네일링 흙막이의 정의와 작동 메커니즘
쏘일네일링은 흙 자체의 전단강도를 활용해 비탈면이나 굴착면을 안정화하는 토목 공법입니다. 터를 파내려가면서 일정 간격으로 지반에 구멍을 뚫고, 철근을 삽입한 뒤 시멘트 그라우팅을 채워 넣어 흙과 일체화시킵니다.

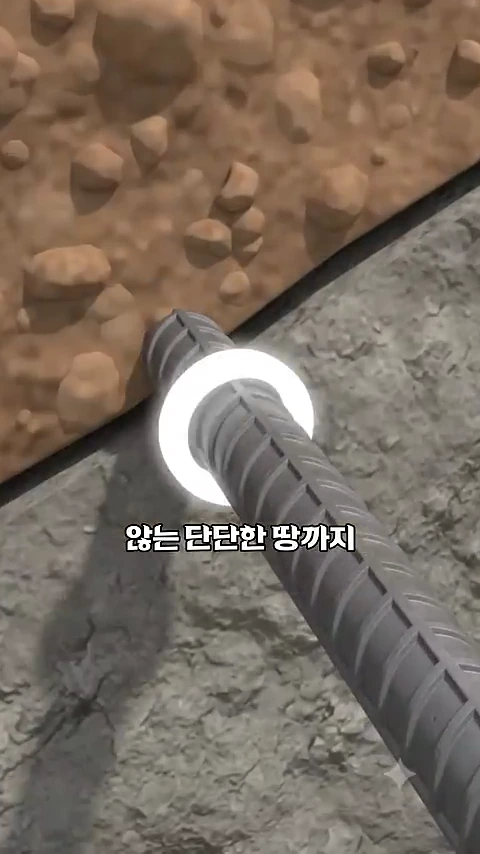

이 구조의 핵심은 철근이 흙을 꿰매듯 단단한 기반암이나 비탈면 안쪽의 안정 지대까지 도달해 붙드는 것입니다. 미끄러지려는 흙덩어리를 뒤쪽의 흔들리지 않는 원지반에 핀으로 단단히 고정해 두는 원리입니다. 표면의 콘크리트(숏크리트)는 철근 머리 부분을 연결하고 표면 흙이 흘러내리지 않도록 덮어주는 보조 역할을 담당합니다.
흔히 저지르는 오해: 두꺼운 벽이 흙을 버틴다는 착각
흙막이를 '튼튼하고 두꺼운 콘크리트 옹벽을 세워 흙을 막아내는 일'로 오해하는 경우가 많습니다. 하지만 흙막이의 안정성은 벽의 두께가 아니라 터를 파기 전 땅속 지층 구조를 얼마나 정확히 파악했는가에 달려 있습니다.

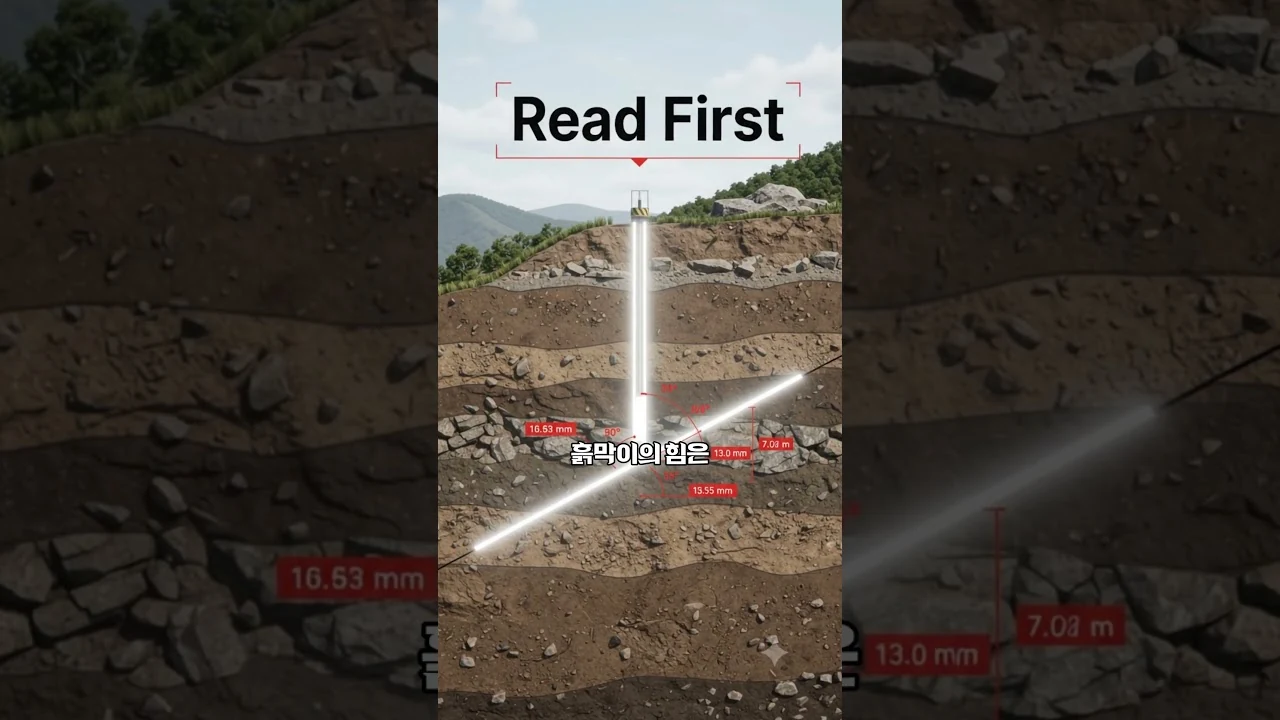

철근을 아무리 촘촘히 박아 넣더라도, 그 철근이 미끄러지는 불안정한 토사층 내부에만 머물러 있다면 흙덩어리와 함께 통째로 쓸려 내려갈 수밖에 없습니다. 철근의 적정 길이를 산정하려면 지층이 어느 방향으로 기울어져 있는지, 지하수위는 어디에 형성되어 있는지, 지표면 상부에 어떤 하중이 실려 있는지를 철저히 파악해야 합니다.

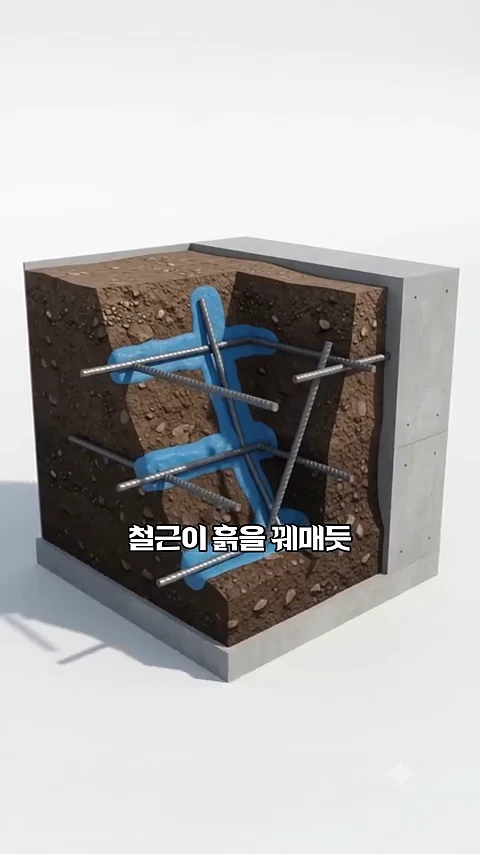

콘크리트 벽 뒤편으로 비스듬히 삽입된 철근이 흙을 실제로 붙잡아 지반을 지탱하는 원리입니다.
2018년 상도동 현장이 증명한 공학적 실패 요인

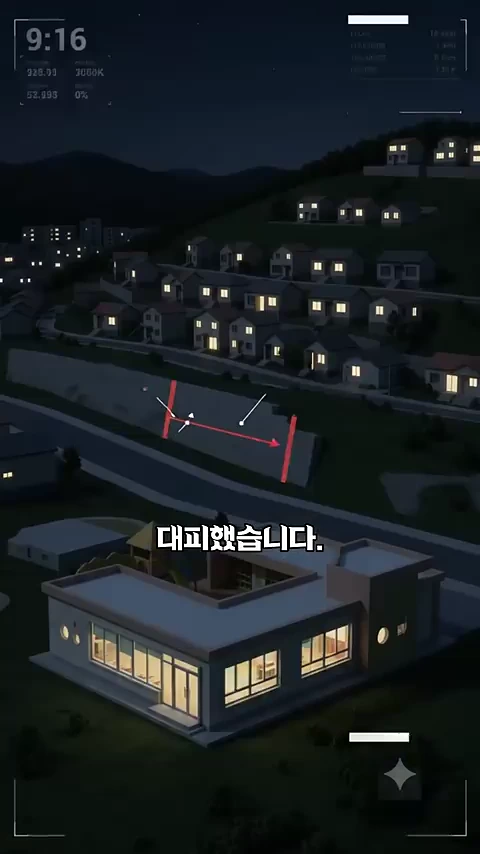

2018년 9월 발생한 서울 상도동 유치원 기울어짐 사고는 쏘일네일링 설계와 시공의 원칙이 무너졌을 때 어떤 참사가 벌어지는지 보여준 대표적 사례입니다. 당시 4층 규모 유치원 바로 아래 부지에서 다세대 주택 신축을 위해 터파기를 진행하며 쏘일네일링 흙막이를 시공했습니다.
사고 조사 결과, 해당 현장은 지층 경사 방향을 실제와 정반대로 해석한 지반조사서를 토대로 설계되었습니다. 바위층이 공사장 쪽으로 기울어져 미끄러지기 쉬운 구조였음에도 철근이 안정 지반까지 닿지 못한 채 미끄러지는 흙 속에만 박혀 있었습니다. 게다가 흙막이 상부에 위치했던 기존 옹벽과 유치원 건물의 무게(상재하중)마저 실제보다 과소평가되어 철근 길이가 턱없이 짧게 시공되었습니다.
지반 조사와 계측이 생략된 채 강행된 공사는 예고된 붕괴를 막지 못했습니다.
철근이 흙을 제대로 지탱하는지 검증하는 인발시험은 단 한 차례도 이뤄지지 않았고, 유치원 측이 자체 설치한 계측기에서 30~40mm의 균열 변위가 확인되었음에도 보강 없이 굴착이 강행되었습니다. 결국 흙막이가 붕괴하며 상부 옹벽이 무너져 내렸고, 유치원 건물은 10도 이상 기울어졌습니다.
실무와 점검에서 흙막이 안전성을 확보하는 법
흙막이 공사는 '파낸 뒤에 보강하는 작업'이 아니라 '파기 전에 검증하고, 파내려가며 실시간으로 확인하는 작업'이어야 합니다. 흙막이의 안전을 판가름하는 핵심 기준은 세 가지로 정리됩니다.
첫째, 철저한 사전 지반조사입니다. 굴착 깊이 주변의 암반 주향과 경사, 절리면 방향, 상부 건축물의 실하중을 오차 없이 계산해 철근의 최소 근입 길이를 확보해야 합니다.
둘째, 현장 인발시험의 필수 이행입니다. 설계 기준대로 철근과 그라우팅이 원지반에 충분한 인장력을 발휘하는지 직접 당겨서 검증하지 않은 흙막이는 가설재로서 제 기능을 담보할 수 없습니다.
셋째, 선제적 변위 계측 관리입니다. 굴착 공사 중에는 경사계, 침하계, 응력계 등을 활용해 지반과 인접 건물의 미세한 거동을 실시간으로 감시해야 합니다. 균열이나 변위가 감지되는 즉시 공사를 멈추고 지보공 보강이나 배수 대책을 세워야 대형 붕괴를 막아낼 수 있습니다.
FAQ
쏘일네일링과 일반 옹벽의 차이는 무엇인가요?
일반 옹벽은 콘크리트 벽체의 자체 무게나 구조적 힘으로 흙의 압력을 버텨내는 방식이지만, 쏘일네일링은 지반 속에 긴 철근을 촘촘히 박아 흙 자체를 보강토 덩어리로 만들어 지탱하는 방식입니다.
철근을 단순히 더 길고 굵게 박으면 붕괴를 막을 수 있나요?
철근을 무작정 길게 박는 것보다 지층 경사와 활동면(미끄리면)의 위치를 정확히 파악해 '안정된 기반암층'까지 확실히 안착시키는 작업이 핵심입니다. 지반 조사가 빗나가면 철근 길이가 길어도 제 역할을 하지 못합니다.
인근 공사로 인해 주변 건물이 위험해질 때 나타나는 전조 증상은 무엇인가요?
인접한 담장이나 옹벽 이음새가 수 밀리미터 이상 벌어지거나, 지표면 균열, 주변 도로의 침하, 건물 실내 문틀과 창틀의 뒤틀림 등이 대표적인 지반 변위 전조 증상입니다.
