- 100m 높이의 30층 아파트에 물을 한 번에 끌어올리면 상층부는 수압이 부족하고 하층부는 배관 파열 위험이 커지는 물리적 한계가 발생합니다.
- 현대 아파트는 건물을 여러 층 단위로 구역화하는 급수 조닝과 세대별 계량기 감압밸브를 결합해 균일한 수압을 유지합니다.
- 우리 집만 갑자기 수압이 약해졌다면 단지 전체 문제라기보다 세대 앞 감압밸브의 노후화나 고장을 먼저 점검해야 합니다.
30층 꼭대기 층과 1층 세대에서 동시에 샤워기를 틀었을 때 물줄기 세기가 거의 동일하게 유지되는 것은 급수 조닝(Zoning)과 감압밸브를 결합한 압력 분산 설계 덕분입니다. 단순한 자연 수압만으로는 높이에 따른 극단적인 압력 편차를 해결할 수 없기 때문에, 현대 건축 설비는 층별로 구역을 쪼개고 세대 직전에서 잔여 압력을 정밀하게 제어합니다.
1. 100m 높이 아파트가 마주하는 수압의 딜레마
물은 생각보다 매우 무겁습니다. 10m 높이의 물기둥은 바닥에 약 1기압(1cm²당 약 1kg)의 압력을 가합니다. 30층 아파트 높이가 대략 100m 안팎이라는 점을 고려하면, 꼭대기 층까지 물을 한 번에 밀어 올리기 위해 맨 아래쪽 배관이 견뎌야 하는 압력은 10기압에 육박합니다.
지하 도로 밑 상수도관에서 보내주는 자연 압력만으로는 몇 층 올라가지 못합니다. 저층 건물은 외부 수도관 압력으로 직수 공급이 가능하지만, 고층 건물은 별도 설비로 물을 강제로 올려주어야만 일상생활이 가능해집니다.
2. '급수 조닝'과 '감압밸브'의 기본 개념
아파트 급수 시스템의 핵심 개념은 크게 두 가지로 나뉩니다. 첫째는 급수 조닝(Water Supply Zoning)으로, 건물 전체를 단일 배관으로 밀어 올리지 않고 높이에 따라 저층부와 고층부 등 여러 구역으로 나누어 독립된 펌프 배관을 연결하는 방식입니다.
둘째는 감압밸브(Pressure Reducing Valve)입니다. 메인 배관을 거쳐 세대 근처까지 도달한 높은 수압을 각 가정에서 쓰기 적합한 안전한 압력으로 한 번 더 낮춰 일정하게 유지해 주는 장치입니다.

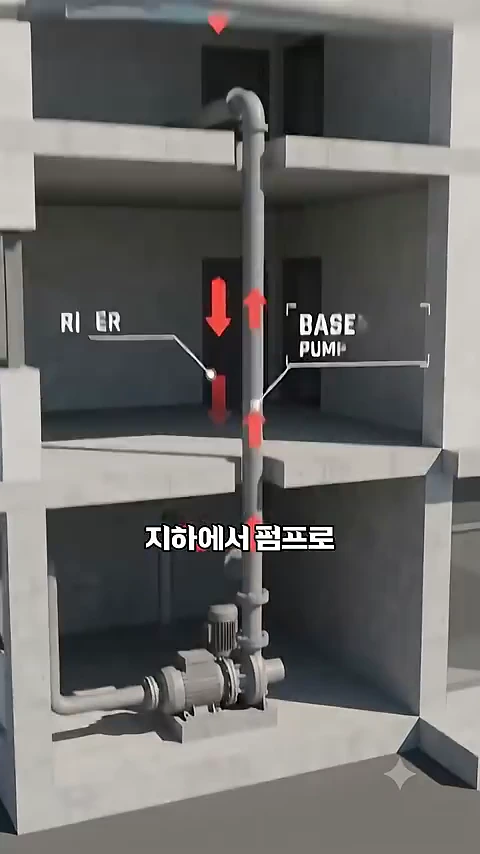

지하 펌프를 통해 물을 상부로 끌어올린 뒤 건물 전체로 분배하는 기초적인 급수 방식을 보여줍니다.
3. 옥상 물탱크와 고압 펌프의 착각
과거 아파트들은 옥상에 거대한 물탱크를 두고 지하에서 물을 한 번에 퍼 올린 뒤 중력으로 떨어뜨리는 하향식 방식을 썼습니다. 하지만 이 방식에는 치명적인 단점이 있었습니다. 탱크 바로 아래인 최고층 세대는 물기둥 낙차가 짧아 수압이 극도로 약했고, 반대로 1층 세대는 건물 전체 물기둥 무게를 그대로 받아 수전이 터질 정도로 센 압력을 견뎌야 했습니다.
그렇다면 지하 기계실에서 강력한 펌프로 최상층까지 단숨에 쏘아 올리면 되지 않을까요? 이 경우 하층부 배관이 파열 위험에 직면합니다. 국내 급수 설비 기준은 수전에 걸리는 최대 압력을 수두 55m(약 16층 높이 상당) 수준에서 제한하고 있습니다. 한 줄의 단일 배관으로 30층 꼭대기까지 수압을 맞추면 1층 배관은 허용 기준을 초과해 터져 나가고, 1층에 맞추면 30층은 물이 나오지 않는 진퇴양난에 빠집니다.

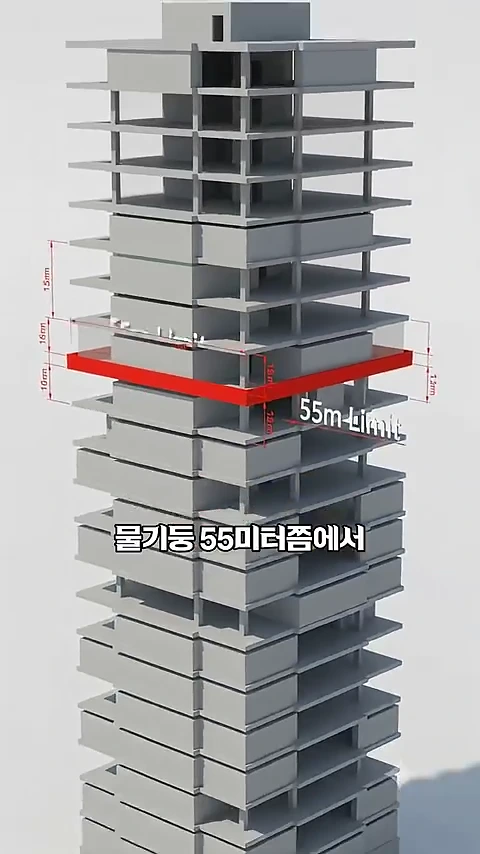

물기둥의 높이가 55미터를 넘어서면 수압이 지나치게 강해져 설비에 부담을 주기 때문에 적절한 구간 분리가 필요합니다.
4. 현대 고층 아파트가 압력을 제어하는 3단계 메커니즘
오늘날 신축 아파트는 옥상 물탱크를 없애고 지하 저수조 기반의 부스터 펌프 시스템을 적용해 세 단계를 거쳐 압력을 조율합니다.
지하 기계실에 저층용과 고층용 펌프를 분리 설치합니다. 각 펌프는 담당 구역의 높이만큼만 압력을 부담하며, 물 사용량 변화에 맞춰 인버터가 회전수를 실시간 조절해 배관 내 기본 압력을 일정하게 유지합니다.
주택건설기준 규정에 따라 각 세대 계량기 옆에는 감압밸브가 의무 설치됩니다. 구역 내에서도 상대적으로 아래층에 위치해 압력이 남는 세대는 이 밸브가 여분의 압력을 한 번 더 걸러냅니다. 이때 급격한 감압으로 기포가 발생해 배관 소음이나 진동이 생기지 않도록 다단 감압 기술 등이 적용됩니다.
- 1단계: 인버터 펌프를 통한 구역별 가압 (급수 조닝)
- 2단계: 세대별 계량기 감압밸브 적용
- 3단계: 위생 기준에 맞춘 지하 저수조 운용
물탱크가 지하로 내려오면서 관리는 더욱 엄격해졌습니다. 세대당 0.5톤 이상의 저장 용량을 확보하고, 6개월마다 청소, 매월 위생 점검, 연 1회 수질 검사를 실시하며 잔류 염소 농도(0.1mg/L 이상)를 철저히 유지합니다.
위생을 위해 지하 저수조는 정기적인 점검과 청소를 거치며 철저하게 관리되고 있습니다.
5. 일상에서 수압 문제를 진단하는 기준
아파트 급수 구조를 이해하면 수압 이상이 발생했을 때 원인을 빠르고 정확하게 짚어낼 수 있습니다.
- 같은 라인 전체나 해당 층 그룹 전체의 물이 안 나오는 경우: 지하 기계실의 해당 구역 부스터 펌프 고장이나 단전, 메인 밸브 계통의 문제일 가능성이 높습니다.
- 이웃집은 정상인데 우리 집만 수압이 현저히 약해진 경우: 현관 복도 계량기함 내부에 설치된 세대 감압밸브의 노후화나 내부 카트리지 고장일 확률이 높으므로 밸브 교체나 조정을 점검해야 합니다.
30층 샤워기와 1층 샤워기가 똑같이 시원한 물줄기를 뿜어낼 수 있는 이유는 단순히 펌프를 세게 돌려서가 아니라, 건물을 층별로 쪼개고(조닝) 세대 앞에서 정밀하게 깎아내는(감압) 역발상 설비 기술이 작동하고 있기 때문입니다.
FAQ
요즘 신축 아파트 옥상에는 왜 물탱크가 없나요?
옥상 물탱크 방식은 상하층 간 극심한 수압 편차, 수질 오염 및 위생 관리의 한계, 건물 상부 하중 부담 같은 구조적 단점이 있었습니다. 최근에는 지하 저수조에서 인버터 부스터 펌프로 각 세대에 직접 물을 올려보내는 가압 급수 방식이 표준으로 자리 잡았습니다.
아파트 한 동에서 물을 올릴 수 있는 단일 배관의 한계는 몇 층인가요?
국내 급수 설비 설계 기준상 수전에 걸리는 적정 압력 한계는 수두 약 55m(약 16층 높이 상당)입니다. 따라서 16층을 초과하는 고층 건물은 하층부 배관 파열을 방지하기 위해 배관을 저층부와 고층부로 나누는 급수 조닝을 필수로 적용해야 합니다.
우리 집만 갑자기 샤워기 수압이 약해졌다면 무엇을 확인해야 하나요?
단지 전체 단수가 아닌 특정 세대만 수압이 떨어졌다면, 현관 복도 계량기함 내부에 위치한 세대 감압밸브의 고장이나 노후화로 밸브가 과도하게 닫혀 있을 가능성이 가장 높습니다.
