- 지하 깊은 주차장은 지하수면보다 아래에 자리 잡아 바닥 1㎡당 수 톤에 이르는 부력을 받습니다.
- 콘크리트 두께나 앵커로 버티는 대신 바닥 밑 지하수를 모아 퍼내는 영구배수 공법으로 수위와 양압력을 낮춥니다.
- 준공 후에도 펌프와 전력으로 수위를 제어해야 하므로 지속적인 유지관리와 지반 조건 검토가 필수입니다.
아파트 지하 3층 주차장은 사실 거대한 배처럼 물 위에 떠 있는 상태나 다름없습니다. 도심 지하를 깊게 파 내려가면 대부분 지하수면보다 아래에 자리 잡게 되는데, 이때 수심에 비례해 바닥을 위로 밀어 올리는 강한 부력이 발생하기 때문입니다. 건축 공학은 이 거대한 수압을 무조건 막아 버티는 대신, 바닥 밑으로 물을 받아들여 밖으로 퍼내는 영구배수 공법으로 건물이 솟구치거나 균열이 생기는 문제를 해결하고 있습니다.
왜 지하주차장의 부력 제어가 중요한가
도심 지반은 몇 미터만 파 내려가도 지하수가 흐르는 경우가 흔합니다. 예를 들어 서울 잠실 일대는 지하수면이 지표 아래 약 7~8m 지점에 형성되어 있어, 지하 3층 주차장 바닥은 지하수면보다 한참 아래에 놓이게 됩니다. 강가처럼 지하 수위가 높은 지역이라면 지하 구조물이 수면 아래 10m 가까이 잠기기도 합니다.

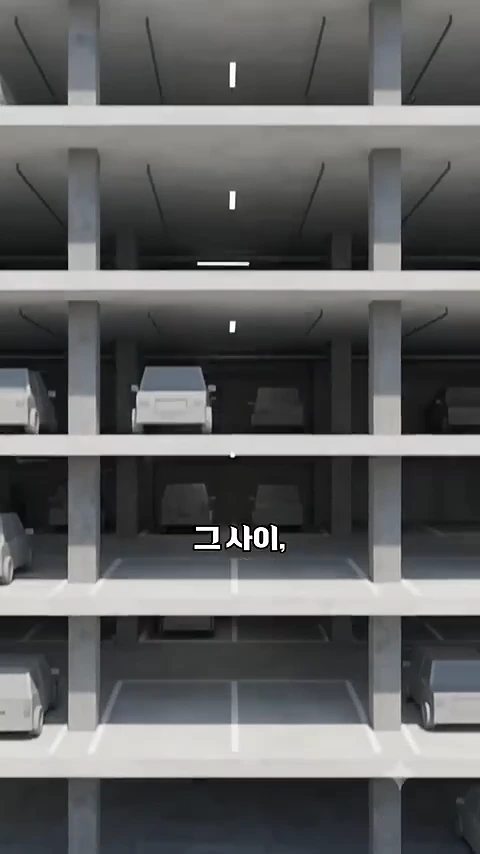

지하 깊은 곳에 자리한 주차장은 사실 지하수면보다 낮은 곳에 위치해 끊임없이 위로 솟구치려는 힘을 견디고 있습니다.
물속에 잠긴 물체는 부력 때문에 위로 뜨려는 힘을 받습니다. 수심 10m에서는 바닥 1㎡당 약 10톤, 수심 3m만 잠겨도 1㎡마다 약 3톤의 압력으로 바닥을 밀어 올립니다. 고층 아파트 동이 서 있는 자리는 건물 자체 무게가 눌러주어 안전하지만, 동과 동 사이 상부에 잔디밭만 있는 텅 빈 지하주차장 상판은 위에서 누르는 하중이 턱없이 부족합니다. 이 부력을 적절히 제어하지 못하면 주차장 바닥이 들리고 콘크리트가 갈라지는 치명적인 구조 사고로 이어집니다.
물을 '완벽하게 막는 방식'이 실패하는 이유

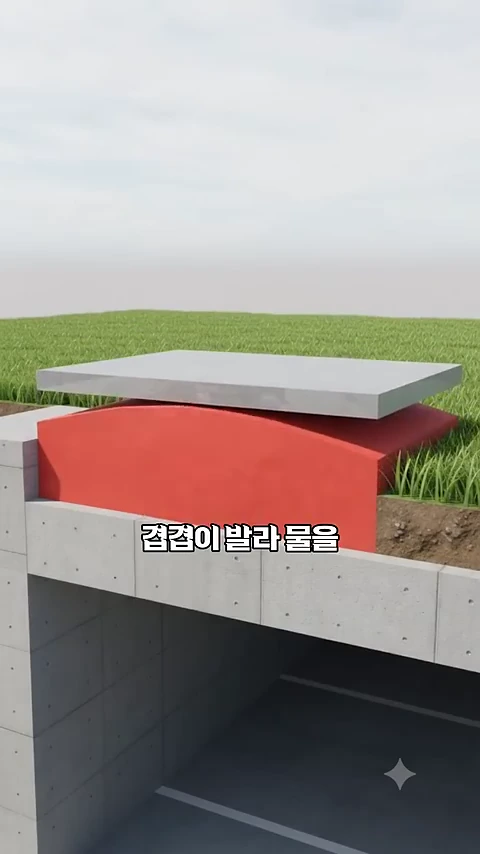

많은 이들이 지하수가 차오르면 방수 시트를 겹겹이 깔고 두꺼운 콘크리트로 물샐틈없이 막으면 된다고 생각합니다. 하지만 물을 억지로 막는다고 해서 바깥의 물이 사라지는 것은 아닙니다. 구조체 외벽과 바닥 밖에 그대로 고인 물은 설계된 수위만큼 온전히 압력을 가하며 구조물을 압박합니다.
물을 완벽하게 막으려 할수록 오히려 더 큰 수압을 견뎌야 하는 구조적 한계가 발생합니다.
완전 방수 방식은 시공 중 단 하나의 미세한 틈만 생겨도 그곳으로 모든 수압이 집중되어 대량 누수로 이어질 위험을 안고 있습니다. 특히 비가 며칠씩 이어지는 장마철에는 지하 수면이 급격히 상승합니다. 설계할 때 안전율을 1.1~1.2배가량 얹어 여유를 두더라도, 예상치를 초과하는 수위 상승이 발생하면 구조체는 한계에 부딪히게 됩니다.

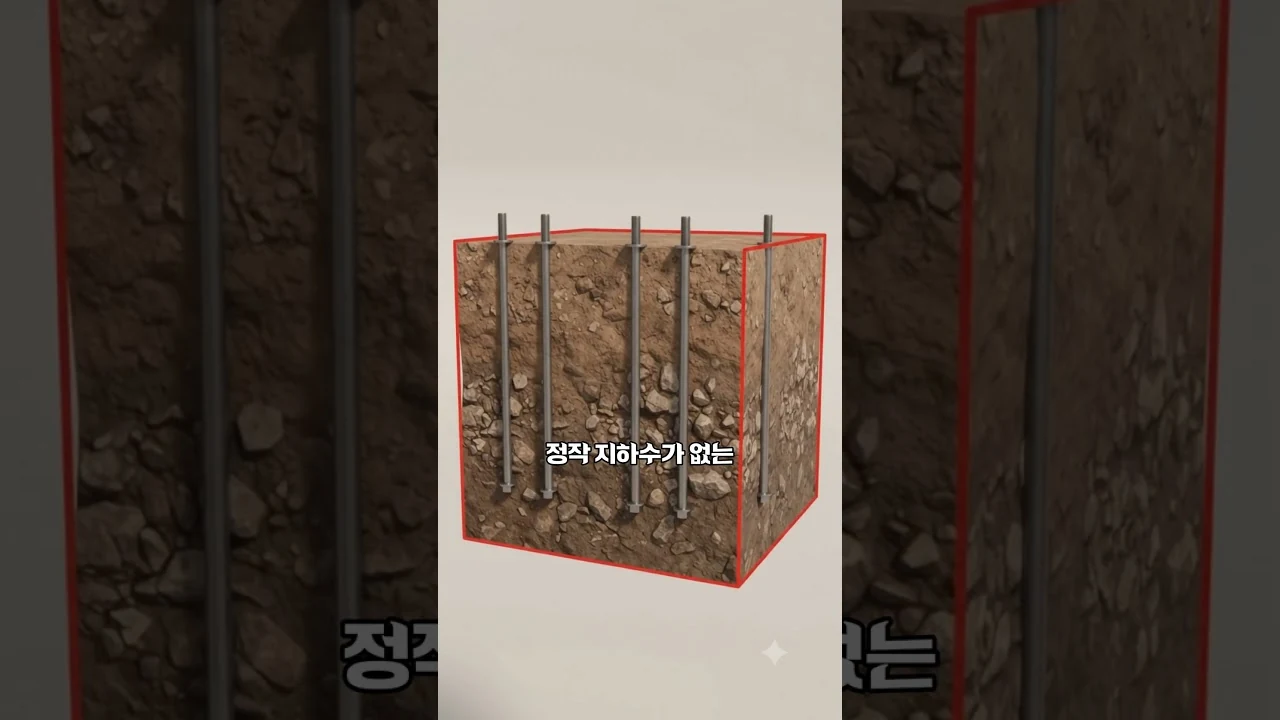

그렇다면 바닥을 더 두껍고 무겁게 만들어 무게로 누르면 되지 않을까요? 콘크리트를 대량으로 부어 자중으로 누르는 '사하중 방식'이나 암반에 닻을 박는 '부력 앵커 방식'이 실제로 쓰여 왔습니다. 하지만 콘크리트 비중은 1㎥당 약 2.4톤에 불과해 10톤의 수압을 무게만으로 이기려면 바닥 두께가 4m를 넘어야 하고, 이는 지반 하중 부담과 막대한 공사비, 공기 지연을 유발합니다.
발상을 뒤집은 해결책: 영구배수 공법의 원리
물과 정면으로 힘겨루기를 해서는 승산이 없자 공학자들은 발상을 바꿨습니다. 물을 벽 밖에서 억지로 막아내는 대신, 일부러 바닥 밑으로 스며들게 유도한 뒤 모아서 밖으로 퍼내는 영구배수 방식을 고안한 것입니다.
지하수면 아래의 압력을 계산하여 구조적 안전성을 확보하는 과정입니다.
영구배수 공법의 작동 메커니즘은 단순하면서도 명쾌합니다.
- 바닥 콘크리트 하부에 판 모양의 배수재나 자갈층을 깔고 도랑을 내어 구멍 뚫린 유공관을 매설합니다.
- 바닥 아래로 유입되는 지하수를 지정된 물길을 따라 집수정으로 유도합니다.
- 집수정에 모인 물을 배수 펌프를 이용해 외부로 퍼 올립니다.

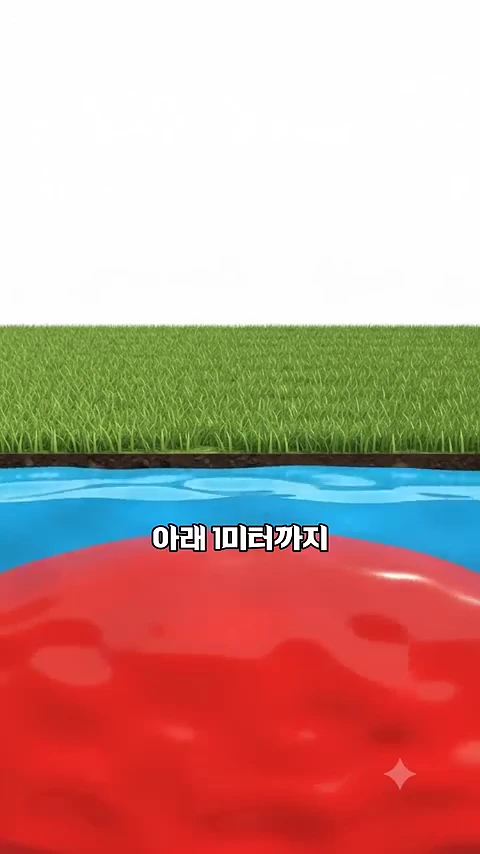

바닥 밑의 지하수 자체를 배출해 수위를 강제로 낮춰 버리면, 바닥을 위로 밀어 올리는 양압력(부력) 자체가 대폭 줄어듭니다. 한 연구에 따르면 지하수면이 지표 아래 1m까지 차오를 때 자중만으로는 버틸 수 없던 구조물도 유도 배수를 적용하자 양압력이 뚜렷하게 감소했습니다. 2013년 학회 논문에서도 사하중이나 앵커 방식의 과도한 공사비와 공기 부담을 줄이는 합리적 대안으로 영구배수의 적용이 늘고 있음을 짚었습니다.
영구배수 적용 시 반드시 주의해야 할 한계와 관리 조건
영구배수 공법은 구조물을 가볍고 경제적으로 만들어주지만, '준공'으로 끝나는 시스템이 아닙니다. 건물이 수명을 다할 때까지 매일 전력을 소비하며 펌프를 가동해야 유지되는 능동적 제어 방식이기 때문입니다.
- 정전 및 펌프 고장 대비: 정전이 발생하거나 배수 펌프가 멈추면 바닥 아래 수위는 즉시 상승하여 부력이 그대로 복원됩니다. 비상 발전 설비와 이중화된 예비 펌프 체계가 필수적입니다.
- 지반 조건 사전 검토: 지반 특성과 지하수 유입량을 정밀하게 따지지 않고 무분별하게 영구배수를 적용하면 과도한 유지관리비가 발생하거나 주변 지반 침하를 유발할 수 있으므로 철저한 사전 조사가 전제되어야 합니다.
지하 3층 주차장 구석에서 들리는 모터 소리와 벽면 배수로를 따라 흐르는 물은 방수에 실패해서 새는 것이 아닙니다. 거대한 부력으로부터 건물을 안전하게 지켜내기 위해 정밀하게 계산된 설계의 결과물입니다.
FAQ
지하주차장 구석에 물이 흐르는 배수로는 누수 하자인가요?
아닙니다. 바닥 밑으로 유입된 지하수를 집수정으로 모으기 위해 의도적으로 만든 유도 배수로입니다. 물을 억지로 막지 않고 배출시켜 지하수 부력을 줄이는 정식 설계 요소입니다.
부력 앵커나 콘크리트 무게로 누르는 방식보다 영구배수가 선호되는 이유는 무엇인가요?
10톤에 달하는 수압을 콘크리트 무게(사하중)로만 누르려면 바닥 두께가 4m를 넘어야 해 비경제적입니다. 영구배수는 수위 자체를 낮춰 부력을 줄이므로 공사비와 공사 기간을 크게 줄일 수 있습니다.
장마철에 정전이 되어 펌프가 멈추면 어떻게 되나요?
펌프가 멈추면 바닥 아래 수위가 다시 차올라 양압력이 작용하게 됩니다. 따라서 대형 건축물은 비상 발전기와 예비 펌프를 갖추어 전력 공급 중단 상황에 대비합니다.
