- 초고층 건물은 바람이 가하는 횡력을 단순히 기둥 두께를 키우는 방식만으로는 버텨낼 수 없습니다.
- 중심부의 두꺼운 콘크리트 코어벽(척추)과 외곽 기둥을 연결하는 아웃리거 벨트월(허리띠)이 건물을 통나무처럼 한 덩어리로 묶어줍니다.
- 해운대 엘시티는 이 구조 시스템을 적용해 411.6m 높이에서 초속 40m 강풍과 규모 6.5 지진을 효과적으로 견뎌냅니다.
초고층 빌딩은 바람을 막아줄 주변 장애물이 없어 높이 올라갈수록 기하급수적으로 거세지는 풍압을 정면으로 견뎌내야 합니다. 높이 411.6m, 101층 규모의 부산 해운대 엘시티는 해변에서 불과 50m 남짓 떨어진 위치에 서 있어 태풍이 상륙하면 초속 40m의 강풍을 온몸으로 맞닥뜨립니다. 이처럼 거대한 마천루가 쓰러지지 않는 비결은 기둥을 굵게 만드는 단순한 방식이 아니라, 코어벽(Core Wall)과 아웃리거 벨트월(Outrigger & Belt Wall)이라는 공학적 시스템에 있습니다.

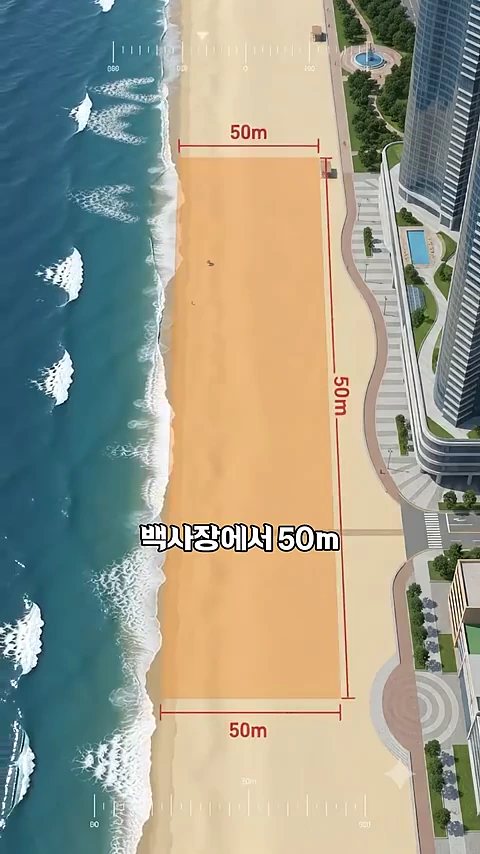

건물은 해안선에서 불과 50m 떨어진 곳에 자리 잡아, 바다에서 불어오는 강한 바람을 정면으로 마주해야 하는 위치에 서 있습니다.
초고층 내풍 설계의 핵심: 코어월과 아웃리거 시스템이란?
초고층 구조 설계에서 건물 전체를 지탱하는 중심축을 코어벽(척추), 이 코어벽과 외곽 기둥을 묶어주는 횡력 저항 구조를 아웃리거 벨트월(허리띠)이라고 부릅니다.

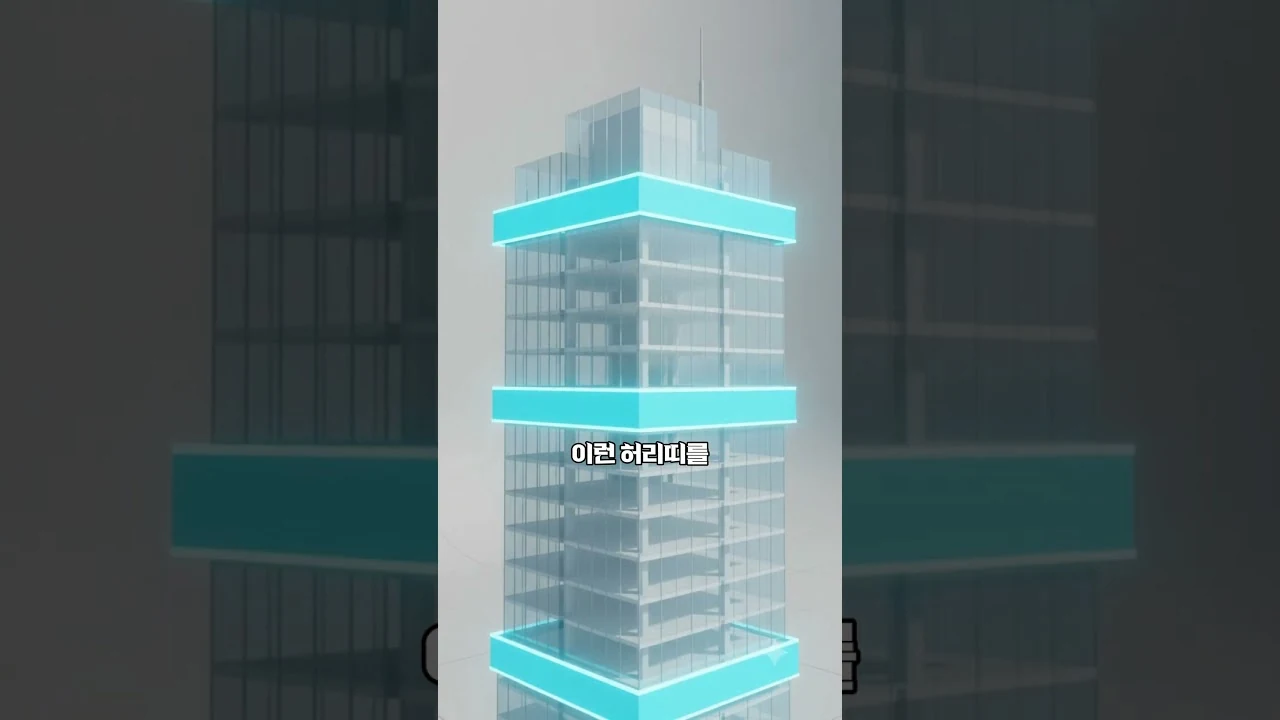

건물 한가운데에는 엘리베이터와 계단실이 지나가는 두께 1m 이상의 단단한 철근콘크리트 벽체(코어)가 수직으로 길게 올라갑니다. 그리고 약 30~40개 층 간격으로 코어벽에서 외곽 기둥 쪽으로 팔을 뻗듯 벽체(아웃리거)를 연결하고, 층 둘레를 두꺼운 콘크리트 벽(벨트월)으로 감싸줍니다. 척추에 해당하는 중심 코어와 외곽 골조를 하나로 단단히 결속하는 구조입니다.
왜 단순히 기둥을 굵게 세우면 안 될까?
흔히 높은 건물을 지을 때 바닥을 받치는 기둥을 아주 두껍고 튼튼하게 세우면 바람도 잘 버틸 것이라 생각하기 쉽습니다. 그러나 바람이나 지진처럼 옆에서 치는 횡력(가로 방향 힘) 앞에서는 기둥의 굵기만으로 버티는 데 한계가 따릅니다.
기둥들을 독립적으로 세워두면 거센 바람이 불 때 각각의 기둥이 따로 휘어지며 마치 400m 길이의 얇은 젓가락 묶음이 흔들리는 것과 같은 현상이 일어납니다. 기둥을 무작정 키우면 건물의 자체 무게만 무거워질 뿐 아니라 내부에서 실제로 사용할 수 있는 실내 유효 면적이 크게 줄어드는 치명적인 비효율이 생깁니다.
기둥을 단순히 늘리는 것만으로는 초고층 빌딩이 받는 거대한 풍압을 견디기 어렵습니다.
엘시티에 적용된 구조 원리와 시공 규모
엘시티는 기둥 개별이 힘을 받는 구조 대신 건물 전체를 단단한 '통나무 한 개'로 묶는 역발상 공학을 적용했습니다.
- 힘의 분산 원리: 바람이 건물 상부를 강하게 밀면 중심 코어벽만 혼자 휘어지는 대신, 아웃리거로 연결된 바람 부는 쪽 외곽 기둥은 인장력(당기는 힘)을 받고 반대편 외곽 기둥은 압축력(누르는 힘)을 받으며 서로 맞버팁니다.

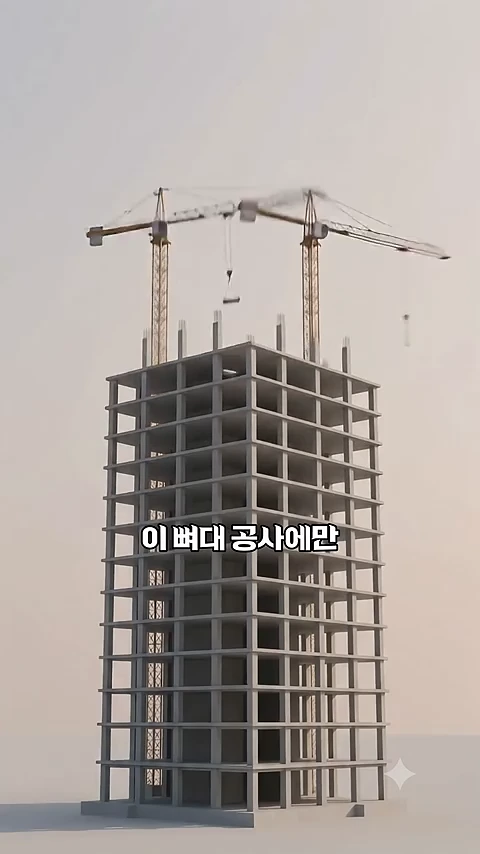

- 골조 투입량: 뼈대를 올리는 골조 공사에만 1,272일이 걸렸으며, 콘크리트 61만㎥와 철근 11만 톤이 투입되었습니다. 이는 롯데월드타워 철근 투입량의 약 2배를 넘는 물량입니다.
- 내진·내풍 성능: 설계 기준상 초속 40m 강풍과 규모 6.5의 지진을 견딜 수 있도록 완성되었습니다.

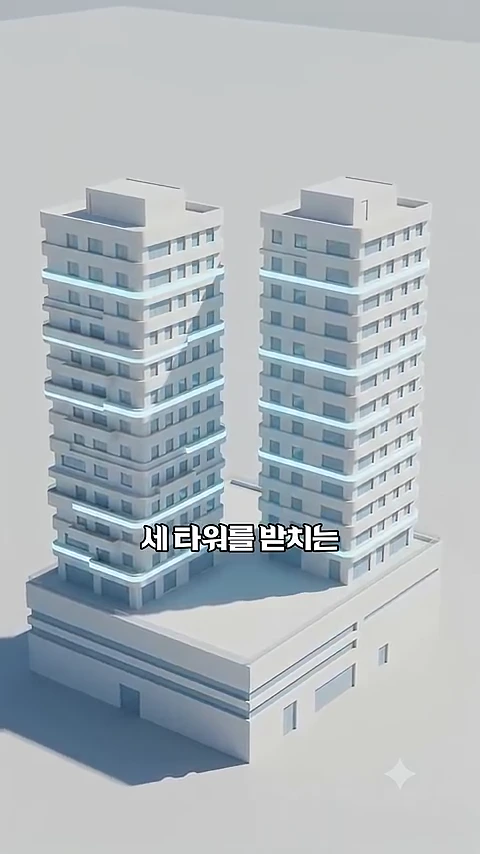

건물 외곽을 단단하게 감싸는 벨트월 구조가 바람에 저항하며 초고층 빌딩의 안정성을 높여줍니다.
초고층 구조 해석을 바라보는 관점
초고층 건축물을 이해할 때 외형적인 높이나 화려한 마감재보다 중요한 것은 수평 하중을 어떻게 기초와 지반으로 전달하느냐입니다.
100층이 넘는 마천루에서 바람에 의한 흔들림은 단순한 구조적 파괴 문제를 넘어 실내 거주자의 멀미 유발, 유리창 파손, 배관 뒤틀림 등 복합적인 기능 장애를 일으킵니다. 코어벽과 아웃리거 시스템은 내부 가용 면적을 희생시키지 않으면서도 전체 구조체의 강성을 극대화해 이러한 흔들림을 통제하는 현대 초고층 공학의 표준 해법입니다.
FAQ
아웃리거와 벨트월은 어떤 역할을 하나요?
아웃리거는 중심부 코어벽과 외곽 기둥을 단단히 연결해 힘을 전달하는 보강벽이며, 벨트월은 건물 외곽 둘레를 띠처럼 둘러 기둥들의 거동을 일체화하는 구조벽입니다.
초고층 빌딩에서 기둥 두께만 늘리는 방식은 왜 비효율적인가요?
수평 방향 바람에 기둥이 따로 휘어지는 젓가락 현상이 발생하며, 기둥이 차지하는 면적이 넓어져 내부 실사용 공간이 줄어들고 건물 자중만 지나치게 늘어나기 때문입니다.
해운대 엘시티의 내풍 및 내진 설계 기준은 어느 정도인가요?
엘시티는 초속 40m의 강풍과 규모 6.5의 지진을 견딜 수 있도록 설계되었습니다.
