- 후버댐은 거대한 수압을 단순 무게로 버티지 않고 아치 곡선을 통해 양옆 안산암 절벽으로 분산시키는 아치중력댐 구조를 채택했습니다.
- 식는 데만 125년이 걸리는 248만m³의 콘크리트 수화열을 해결하고자 215개 블록 분할 타설과 900km 강제 냉각 파이프망을 구축했습니다.
- 자연의 힘을 힘으로 맞서지 않고 수압은 절벽으로 넘기며 열은 냉각수로 배출한 공학적 역발상이 핵심이었습니다.
거대한 수압과 콘크리트 내부의 수화열이라는 물리적 한계를 힘으로 누르지 않고 구조와 시스템으로 분산해 해결한 대표적 사례가 미국 후버댐입니다. 높이 221m에 달하는 콘크리트 벽은 물이 세게 밀어붙일수록 오히려 절벽에 더 단단히 맞물리는 구조로 설계되었고, 한 번에 부으면 식는 데만 125년이 걸리는 내부 열을 인공 냉각망을 구축해 2년 만에 안정적으로 제거했습니다.
거대 수압과 내부 수화열을 통제하는 공학적 메커니즘
깊은 수심의 강물을 가로막는 댐 구조물에서 핵심 과제는 깊이에 비례해 기하급수적으로 증가하는 수압과 콘크리트가 굳는 과정에서 필연적으로 발생하는 수화열을 제어하는 일입니다. 수심 200m 지점의 수압은 엄지손톱만 한 면적에 20kg 이상의 압력을 가하므로, 이를 단순한 벽체 무게로만 버텨내려면 천문학적인 콘크리트와 비용이 들어갑니다.

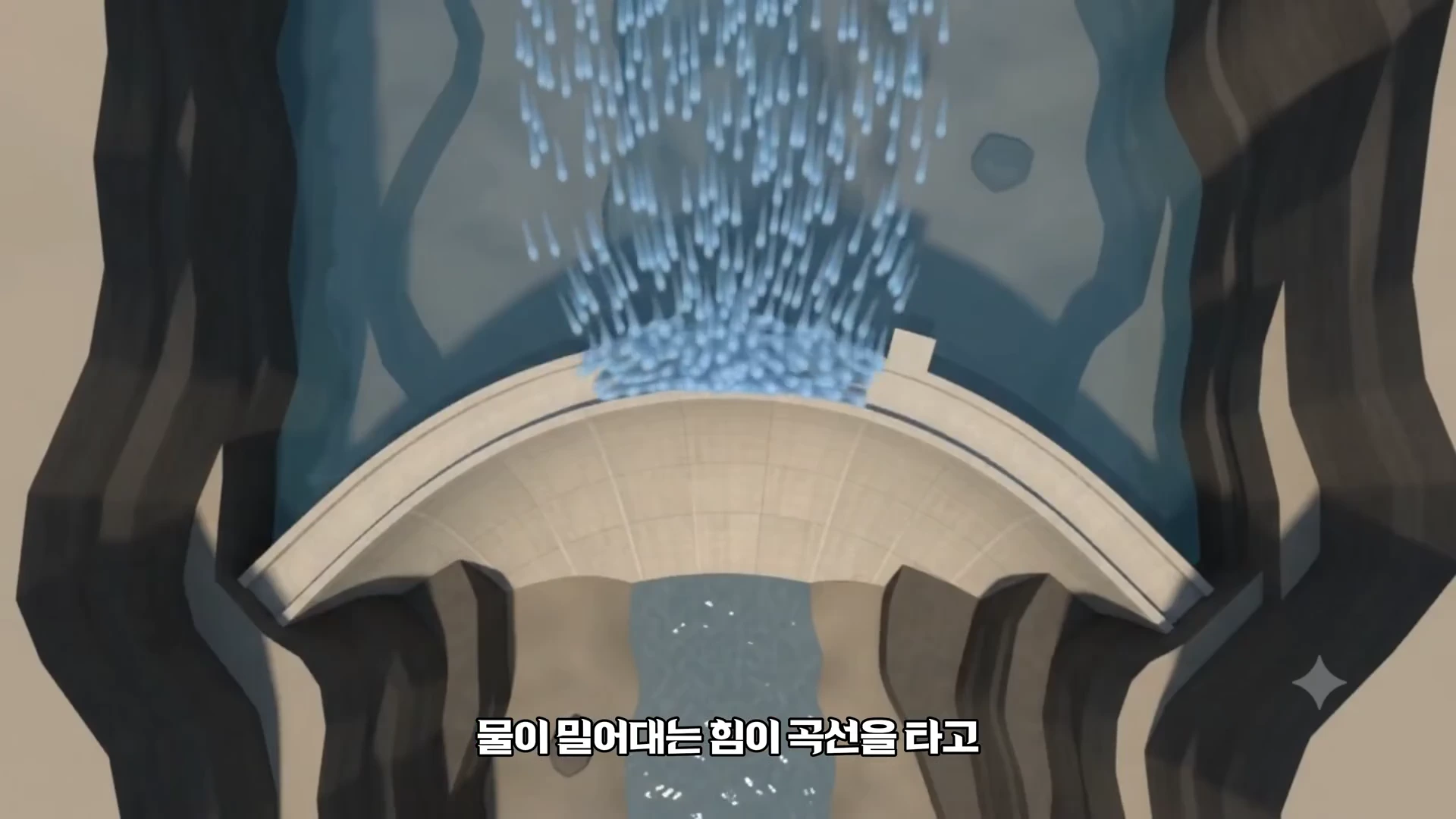

벽을 둥글게 휘어지게 설계함으로써 수압을 양옆 절벽으로 효율적으로 분산시킵니다.
여기에 시멘트가 물과 반응해 굳을 때 발생하는 수화열은 외부 방출 속도가 극도로 느립니다. 부피가 거대한 매스 콘크리트 구조물은 겉면이 먼저 식어 굳은 상태에서 내부가 뒤늦게 식으며 수축하기 때문에, 안팎의 수축 차이로 표면에 균열이 생기고 구조물 전체가 손상될 위험을 안게 됩니다.
댐의 두 가지 기본 방식과 아치중력댐의 원리
댐의 구조를 이해할 때 흔히 비교되는 기본 원리가 '중력댐'과 '아치댐'의 하중 전달 메커니즘입니다.
- 중력댐(Gravity Dam): 물이 미는 힘보다 더 무거운 콘크리트 자체 무게(자중)로 수압을 버텨내는 방식입니다. 충주댐(높이 97.5m)이 대표적인 사례로, 높이가 낮거나 협곡 폭이 넓은 지형에 적합하지만 댐이 높아질수록 투입되는 콘크리트 양이 급격히 늘어납니다.
- 아치댐(Arch Dam): 댐 벽체를 상류 쪽으로 볼록하게 곡선형으로 만들어, 물이 미는 힘을 벽체 곡면을 따라 양옆의 견고한 암반 절벽으로 흘려보내는 방식입니다. 물이 세게 밀어붙일수록 댐 블록들이 서로를 더 단단히 조이며 절벽으로 하중을 전달합니다.
후버댐은 이 두 방식을 결합한 아치중력댐(Arch-Gravity Dam)입니다. 후버댐이 들어선 블랙캐니언은 위로 갈수록 협곡 폭이 넓어지고 바닥으로 갈수록 수압이 극대화되는 지형입니다. 상단부는 아치 곡선을 활용해 안산암 절벽으로 하중을 넘기고, 하단부는 바닥 두께를 200m까지 두껍게 시공해 자체 무게로 수압을 억누르도록 설계했습니다.
어마어마한 양의 콘크리트가 투입되는 댐 건설은 복잡한 계산과 정밀한 공학적 판단이 뒷받침되어야 합니다.
125년의 냉각 시간을 2년으로 단축한 2단계 분할 냉각
아치중력 구조로 형상을 잡았더라도, 댐 본체에 들어가는 248만m³의 콘크리트 수화열 처리는 여전히 큰 난제였습니다. 한 번에 타설하면 내부가 자연 냉각되는 데만 125년이 걸리는 막대한 열량이었습니다. 기술자들은 이를 해결하기 위해 타설 방식과 열 교환 공정을 전면적으로 재설계했습니다.
- 독립 블록 분할 타설: 댐을 통짜 벽으로 붓지 않고 총 215개의 기둥형 블록(약 7.5m~18m)으로 나누었습니다. 한 번에 붓는 두께를 1.5m로 제한하고, 최소 72시간 동안 열이 측면으로 빠져나간 뒤 다음 층을 올리는 방식을 적용했습니다.

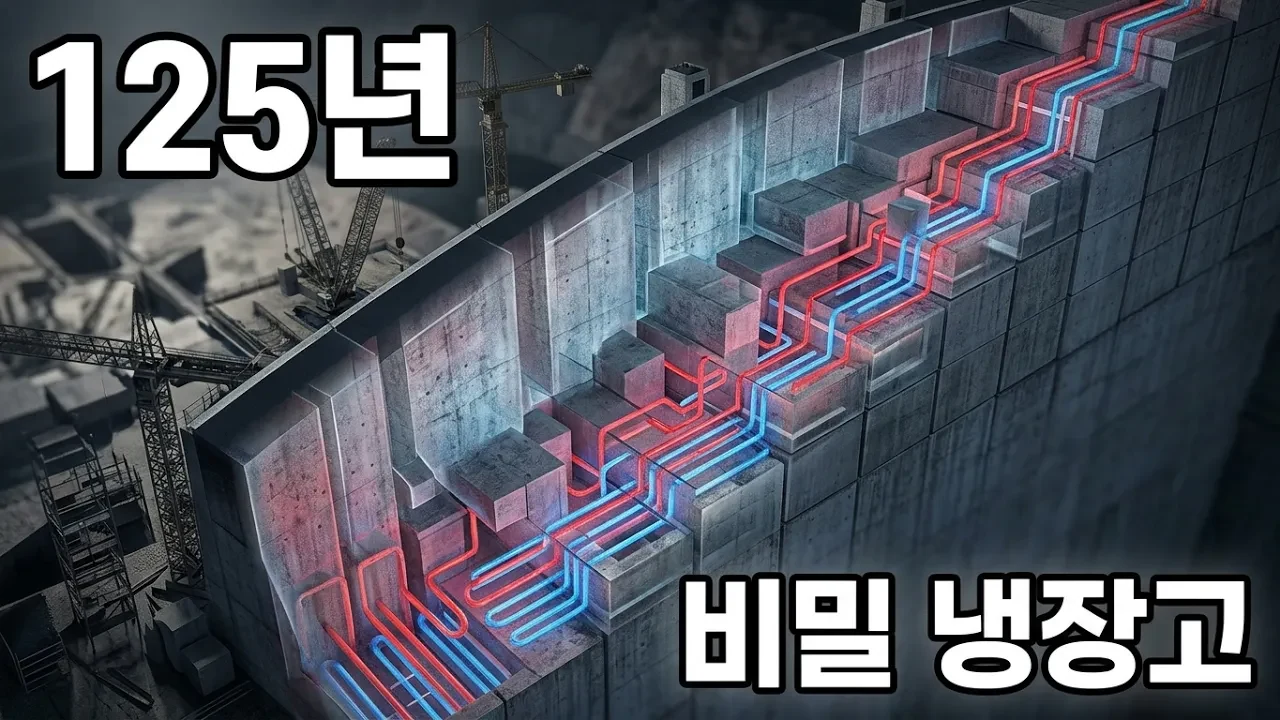

- 900km 관로를 통한 강제 순환 냉각: 블록 분할만으로 빠져나가지 못하는 내부 잔류열을 배출하기 위해 블록 내부에 지름 2.5cm(1인치) 쇠 파이프를 촘촘히 심었습니다. 초기에는 차가운 강물을 흘려보내고, 이후에는 제빙 공장에서 생산한 영하의 냉각수를 순환시켜 댐 내부 열을 강제로 빼냈습니다.

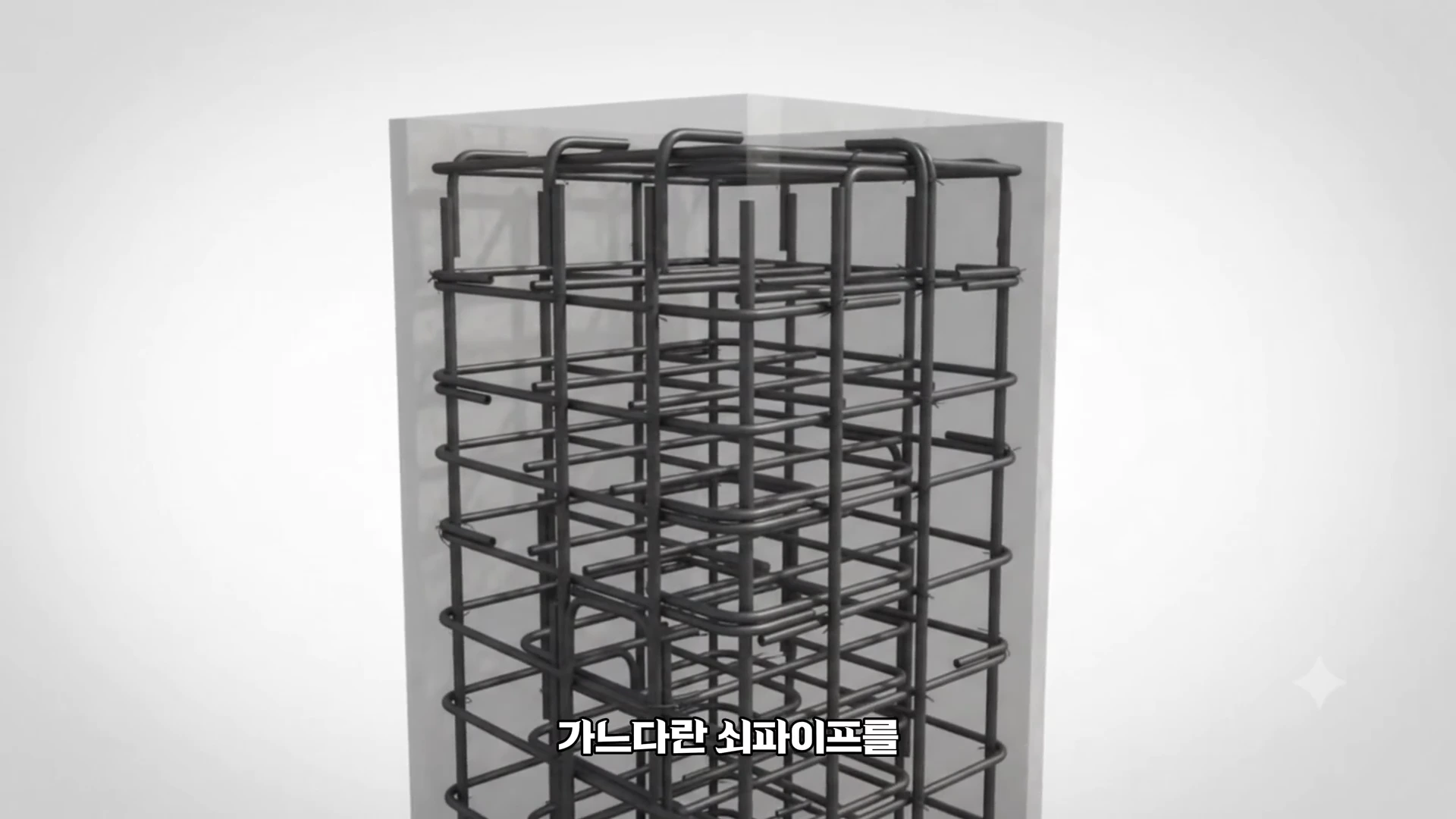

거대한 콘크리트 덩어리 내부의 열을 식히기 위해 블록마다 촘촘하게 냉각 파이프를 심었습니다.
이 강제 냉각 시스템 덕분에 125년이 걸릴 냉각 과정은 2년 미만(1933년 6월~1935년 3월)으로 줄어들었습니다. 냉각이 끝나 수축을 마친 파이프 내부와 블록 사이 틈새에는 시멘트 그라우트를 고압으로 채워 215개의 독립 기둥을 견고한 단일 구조물로 결합했습니다.
거대 인프라 해석과 공학적 의사결정에 주는 시사점
후버댐 건설 과정은 복합 하중과 물리적 변형을 다루는 대형 토목 인프라 설계에 분명한 기준을 보여줍니다. 첫째, 자연 하중을 무작정 콘크리트 물량으로 버티려 하지 않고 주변 안산암 지형의 지지력을 활용해 힘의 흐름을 유도하는 구조 효율성을 확보했습니다.
둘째, 대형 콘크리트 구조물에서는 단순 경화 속도보다 온도 균열 제어가 장기 내구성을 결정짓는 핵심 변수라는 사실입니다. 후버댐은 열을 방치하지 않고 블록화와 내부 열교환망을 통해 수축 변형을 계획된 시점에 완료시킴으로써 균열을 차단했습니다. 그 결과 완공 90여 년이 지난 지금까지도 높은 압축강도와 구조적 안정성을 유지하고 있습니다. 수압은 절벽으로 넘기고 열은 물로 배출한 역발상이 오늘날 후버댐을 완성한 공학의 핵심입니다.
FAQ
후버댐은 일반 중력댐과 비교해 어떤 점이 다른가요?
일반 중력댐은 콘크리트 자체 무게만으로 수압을 버텨내지만, 후버댐과 같은 아치중력댐은 상류 쪽으로 휜 아치 곡선을 더해 수압의 상당 부분을 양옆의 단단한 협곡 암반 절벽으로 분산시킵니다.
콘크리트를 한 번에 붓지 않고 블록으로 나누어 부은 이유는 무엇인가요?
시멘트가 굳을 때 나오는 수화열이 내부에 갇히면 안팎의 온도 차이로 인해 심한 균열이 생깁니다. 블록 단위로 쪼개어 얇게 타설함으로써 열이 측면으로 원활히 빠져나가도록 유도하기 위해서였습니다.
냉각에 사용된 댐 내부의 900km 파이프는 공사 후 어떻게 처리되었나요?
내부 열을 식혀 콘크리트 수축이 끝난 뒤, 냉각 파이프 속과 블록 사이에 벌어진 틈새로 시멘트 그라우트를 고압 주입해 댐 전체를 빈틈없는 단일 구조물로 일체화했습니다.
