- 엘리베이터는 로프 장력에만 의존하지 않고, 과속이 발생하는 즉시 기계식 쐐기가 가이드 레일을 직접 붙잡아 멈춰 세웁니다.
- 로프를 굵게 만들거나 바닥에 완충기를 까는 한계를 넘어, 떨어지는 속도 자체를 제동력으로 바꾸는 역발상을 적용했습니다.
- 1854년 엘리샤 오티스의 안전장치 시연과 아들 찰스 오티스의 조속기 개발로 정립된 이 시스템은 오늘날 법적 필수 규격으로 자리 잡았습니다.
엘리베이터는 강철 로프 몇 가닥에 매달려 오르내리는 쇠상자처럼 보이지만, 모든 로프가 동시에 끊어지더라도 바닥으로 추락하지 않도록 설계되어 있습니다. 국내에만 88만 대 넘게 운행될 만큼 일상적인 이동 수단이지만, 많은 이들이 여전히 '케이블이 끊기면 끝장'이라는 불안을 품습니다. 그러나 현대 승강기는 로프의 인장 강도 하나에 승객의 생명을 온전히 맡기지 않습니다.
왜 이 개념을 알아야 하는가: '매달린 상자'라는 불안의 해소
사람들이 엘리베이터에 대해 갖는 공포의 핵심은 단순합니다. 팽팽하게 당겨진 줄 하나에 수백 킬로그램의 쇳덩이와 사람이 매달려 있다는 시각적 불안감 때문입니다.
초기 승강기 개발자들도 이 문제를 풀기 위해 로프를 더 굵게 만들고, 여러 가닥을 묶어 한두 줄이 끊어져도 버티게 하는 다중화 설계를 도입했습니다. 하지만 로프가 굵어지더라도 언젠가 끊어질 수 있다는 근본적인 위험 자체는 지워지지 않았습니다. 끊어진 이후의 상황을 대비하지 못하면 탑승객의 신뢰를 온전히 얻을 수 없었기 때문입니다.
엘리베이터 비상정지 메커니즘의 명확한 정의
엘리베이터의 핵심 안전 기술은 '조속기(Speed Governor)'와 '비상정지장치(Safety Gear)'의 기계적 연동으로 정의됩니다.

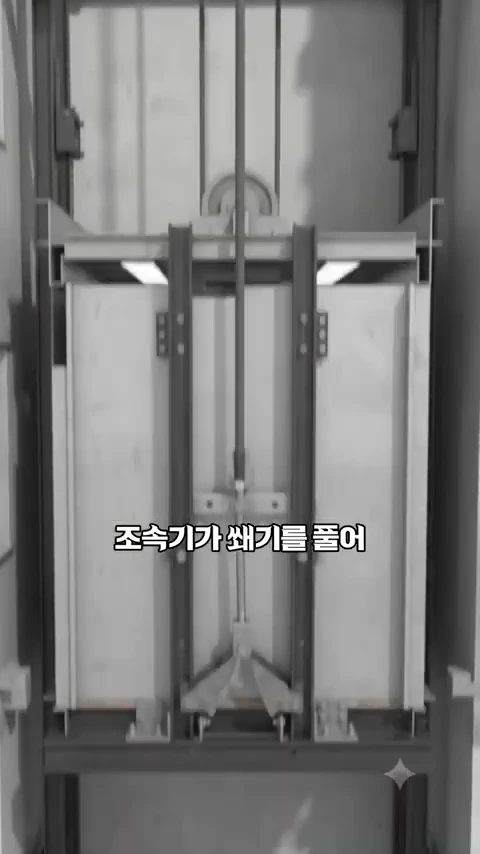

승강기가 비정상적인 속도로 움직일 때 조속기가 작동하여 상자를 레일에 단단히 고정하는 비상 제동 원리입니다.
승강로 양쪽 벽면에는 카(상자)가 흔들리지 않고 수직 이동하도록 돕는 수직 강철 레일(가이드 레일)이 설치되어 있습니다. 그리고 상자 하부나 측면에는 평소에 레일과 떨어져 있는 쐐기 모양의 금속 부품이 장착됩니다. 상자가 규정된 정상 속도를 넘어 하강하기 시작하면, 속도 감시 장치인 조속기가 이를 감지하고 물리적으로 쐐기를 들어 올려 양쪽 레일을 강하게 뭅니다. 떨어지려는 낙하 에너지 자체를 마찰 제동력으로 전환하여 상자를 허공에서 멈춰 세우는 원리입니다.
흔히 오해하는 지점: 바닥 완충기와 로프 보강의 한계

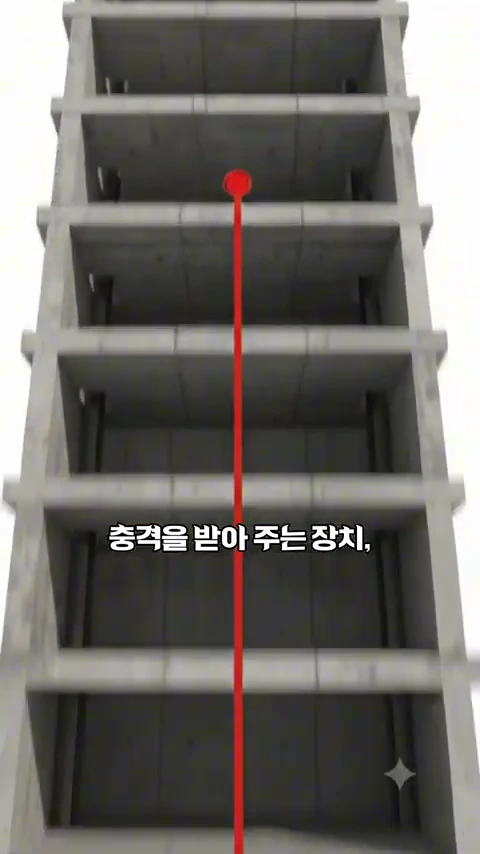

흔히 "바닥에 거대한 스프링이나 완충기를 깔아두면 추락해도 살 수 있지 않느냐"고 묻습니다. 실제로 승강로 최하층 바닥에는 유압식이나 스프링식 완충기가 설치되어 있습니다.

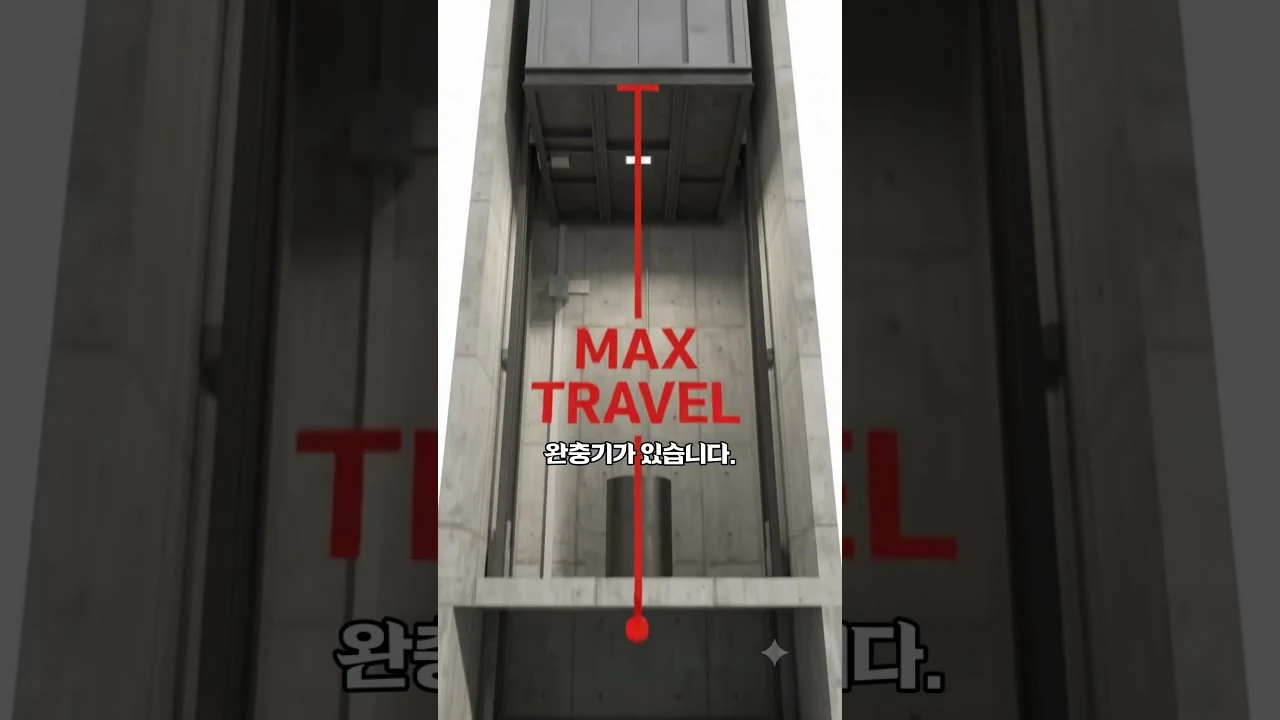

승강로 바닥에 설치된 완충 장치만으로는 추락의 공포를 완전히 해소하기 어렵습니다.
하지만 바닥 완충기는 감속 구간을 지나 최하층에 도달했을 때 남은 충격을 흡수하는 보조 장치일 뿐입니다. 10개 층 이상의 높이에서 자유 낙하하는 거대한 쇠상자의 운동에너지를 바닥 완충기만으로 받아내는 것은 물리적으로 불가능합니다. 떨어진 뒤 바닥에서 충격을 줄이려는 접근은 이미 늦습니다. 진짜 해결책은 바닥에 닿기 전, 승강로 중간에서 하강 자체를 강제로 멈추는 데 있었습니다.
기술의 탄생과 발전: 오티스 부자의 발상 전환
이 시스템의 원형은 1854년 뉴욕 박람회에서 엘리샤 오티스(Elisha Otis)가 대중 앞에서 선보인 실험에서 출발했습니다.

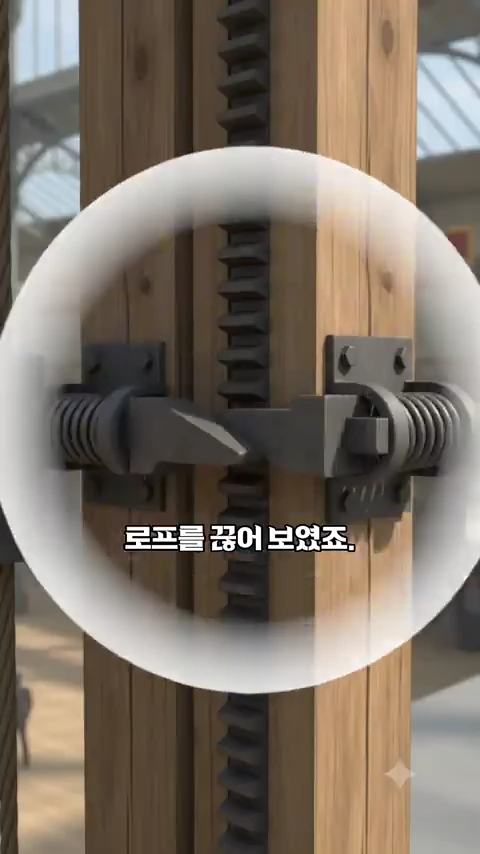

로프가 끊어지는 비상 상황에서도 엘리베이터가 추락하지 않도록 레일을 즉각적으로 고정하는 핵심 원리입니다.
엘리샤 오티스는 짐을 실은 승강기에 올라탄 뒤 지지 로프를 도끼로 잘라냈습니다. 로프가 끊어지자마자 판스프링이 튀어나오며 승강로 톱니에 걸려 상자는 제자리에 멈춰 섰습니다. 로프가 상자를 위에서 붙잡는 대신, 로프가 끊어지면 상자 스스로 레일을 물게 만든 역발상이었습니다.
이후 그의 아들 찰스 오티스(Charles Otis)가 여기에 '조속기'를 추가했습니다. 단순 장력 상실뿐 아니라 속도 초과를 감지해 자동으로 쐐기 브레이크를 작동시키는 구조를 완성하면서, 전력 공급이 끊기거나 제어 불능에 빠져도 작동하는 기계식 안전 시스템이 정립되었습니다.
엘리베이터 안전을 해석하는 실질적 기준
국내에서는 1910년 옛 조선은행에 승강기가 도입된 이래, 현재 모든 승객용 엘리베이터에 조속기와 비상정지장치 장착이 법적 규격으로 의무화되어 있습니다.
현대 엘리베이터의 안전성을 이해할 때 주목해야 할 점은 외부 전력이나 전자 제어 시스템이 완전히 차단되어도 물리 법칙(원심력과 마찰력)에 따라 기계적으로 제동이 걸린다는 사실입니다. 로프 절단 여부와 무관하게 허용 속도를 넘어서는 순간 브레이크가 물리적으로 강제 체결되므로, 탑승자가 우려하는 자유 낙하 추락 사고는 기술 구조상 원천 차단됩니다.
FAQ
전기가 끊기면 비상 브레이크가 작동하지 않을 위험은 없나요?
조속기와 비상정지장치는 전자식 제어뿐만 아니라 기계식 링크와 원심력을 바탕으로 작동합니다. 따라서 정전이 발생하거나 전자 기판이 고장 나더라도 과속이 발생하면 물리적으로 레일을 물어 멈추도록 설계되어 있습니다.
승강로 바닥에 있는 스프링 완충기는 어떤 역할을 하나요?
완충기는 고층에서의 자유 낙하를 받아내는 용도가 아닙니다. 정지 층을 지나쳐 최하단으로 저속 진입했을 때 승강기 카와 구조물에 가해지는 충격을 완화해 주는 최종 완충 보조 장치입니다.
엘리베이터 로프 한 가닥이 끊어지면 바로 추락 위험이 생기나요?
아닙니다. 엘리베이터는 보통 여러 가닥의 강철 로프가 하중을 분산해 지탱하도록 다중 설계되어 있으며, 단 한두 줄만 남아도 승강기 무게를 충분히 지탱할 수 있는 높은 안전율을 갖추고 있습니다.
