- 강 한가운데 다리 기둥은 물속에 직접 타설하는 것이 아니라 바닥이 뚫린 거대한 원통을 중력으로 침하시켜 세웁니다.
- 물을 퍼내거나 둑을 쌓는 방식이 통하지 않는 깊고 빠른 유속 구간에서는 통 안쪽 모래를 굴착해 자체 무게로 내려앉히는 역발상이 작동합니다.
- 1900년 한강철교부터 2021년 월드컵대교에 이르기까지 이 공법은 물과 싸우지 않고 기초를 단단한 암반에 안착시키는 핵심 표준으로 이어졌습니다.
매일 수많은 차량과 지하철이 강을 건너지만, 거센 물살이 흐르는 강 한복판에 거대한 다리 기둥(교각)이 어떻게 서 있는지 의문을 품는 사람은 많지 않습니다. 결론부터 짚으면 강 한가운데의 기둥은 물속에서 세운 것이 아니라 스스로 가라앉힌 것입니다. 흐르는 물과 무너져 내리는 모래층을 억지로 틀어막지 않고 중력을 이용해 단단한 지반까지 기초를 내리는 토목 공학의 역발상이 담겨 있습니다.
왜 교각 기초 공법이 중요한가
다리 상판 하중을 버티려면 기둥이 강바닥 표면이 아니라 그 아래 단단한 암반층까지 깊게 내려가야 합니다. 강바닥 윗부분은 오랜 세월 물길에 실려 온 모래와 자갈이 쌓인 무른 퇴적층이어서 무거운 다리를 안정적으로 지지하지 못하기 때문입니다.
게다가 강물은 공사 중에도 멈추지 않고 흐릅니다. 1925년 을축년 대홍수 당시 한강 본류 물길 자체가 바뀌었을 정도로 물의 파괴력은 막강합니다. 유속이 빠르고 수심이 깊은 곳에서 기초를 단단히 심지 못하면 다리 전체의 안전이 무너질 수밖에 없습니다.
우물통(오픈 케이슨) 공법의 명확한 정의
이러한 한계를 해결하는 핵심 기술이 바로 우물통 공법(오픈 케이슨 공법)입니다. 바닥이 뚫린 거대한 콘크리트 원통 구조물을 강바닥에 안착시킨 뒤, 내부의 흙과 모래를 파내면서 구조물 자체의 무게로 단단한 지반까지 침하시키는 기초 시공 방식입니다.

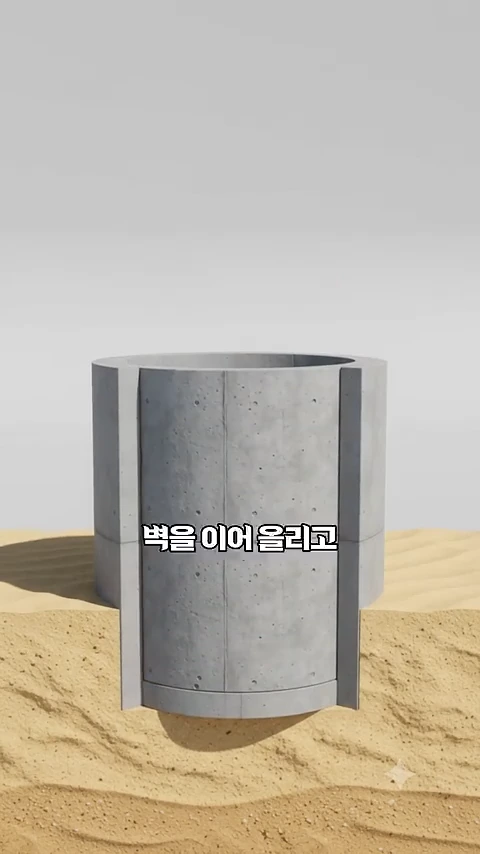

무른 강바닥을 뚫고 들어가기 위해 거대한 통을 먼저 세우는 우물통 공법의 핵심 원리입니다.
외벽 콘크리트가 강물을 차단하는 흙막이이자 물막이 벽 역할을 동시에 수행합니다. 통 안쪽 바닥을 굴착하면 원통 밑의 지지력이 약해지며 자체 무게로 서서히 가라앉고, 목표로 한 단단한 암반층에 도달하면 내부를 콘크리트로 가득 채워 영구적인 거대 교각 기초를 완성합니다.
강 한가운데서 흔히 오해하는 시공 방식의 한계
물속 공사를 떠올릴 때 흔히 쇠판(널말뚝)을 둘러 둑을 만들고 안쪽 물을 퍼내며 땅을 파면 되지 않느냐고 생각하기 쉽습니다. 그러나 이 방식은 수심이 얕은 강가에서만 유효합니다.
강 한가운데처럼 유속이 빠르고 깊은 곳에 가물막이를 설치하면 좁아진 유로 탓에 유속이 급격히 빨라져 둑 밑바닥이 파여 나갑니다. 또한 바닥이 무른 모래층일 경우, 물을 퍼내는 족족 강물이 스며들고 파낸 자리는 모래가 도로 밀려들어 메워집니다. 공사의 진짜 난관은 눈에 보이는 수면 위의 강물이 아니라, 파내는 즉시 무너지는 무른 지반 조건에 있습니다.
한강철교부터 월드컵대교까지 이어진 현장 적용
이 역발상 기초 기술은 한국 근현대 교량 역사 전반에 걸쳐 검증되었습니다. 1900년에 개통한 한강 최초의 다리 한강철교는 교각 9기를 세울 때 우물통 공법과 함께 압축공기로 물을 밀어내며 굴착하는 잠함공법을 동원했습니다. 1917년의 한강대교 역시 동일한 기술적 맥락에서 시공되었습니다.
기둥을 미리 제작해 강바닥으로 가라앉히는 우물통 공법은 백 년이 넘는 시간 동안 한강의 다리들을 지탱해 온 핵심 기술입니다.

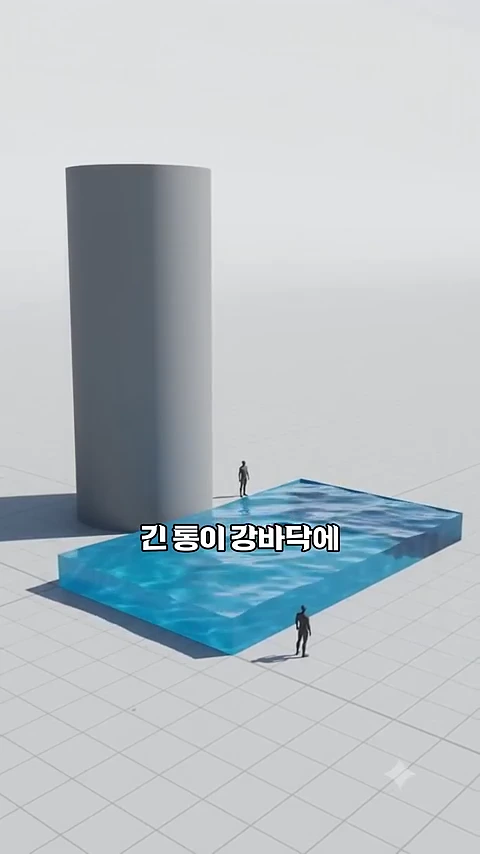

현대 교량에서도 이 기술은 핵심적인 역할을 맡고 있습니다. 2021년 개통한 월드컵대교는 수상 구간에 설치된 우물통 15기 위에 서 있으며, 주탑을 지지하는 메인 우물통은 지름만 32m에 달합니다. 25m 표준 수영장 길이보다 더 거대한 콘크리트 원통을 강바닥 연암층까지 침하시켜 안전성을 확보한 것입니다.
거대 인프라 구조를 바라보는 관점의 전환
교량의 구조를 해석할 때 상부 조형미나 경간 길이만 보아서는 기술의 본질을 파악하기 어렵습니다. 진정한 공학적 성패는 눈에 보이지 않는 강물 아래 기초 구조물이 자연의 외력을 어떻게 다루었는가에 달려 있습니다.
거센 자연의 힘을 물리적인 힘으로 억누르는 대신, 원통의 자중과 굴착 침하 메커니즘을 통해 자연스럽게 자리를 잡도록 유도하는 접근법은 수중 토목 공학의 대표적인 기준점입니다. 100년이 넘는 시간 동안 한강의 다리들은 물과 거칠게 싸운 것이 아니라, 물 밑으로 조용히 가라앉아 단단한 기반을 만들어 낸 것입니다.
FAQ
우물통 공법과 잠함 공법의 차이는 무엇인가요?
우물통(오픈 케이슨) 공법은 상하부가 뚫린 원통 내부를 기계 등으로 굴착해 자중으로 가라앉히는 방식입니다. 반면 잠함(뉴매틱 케이슨) 공법은 원통 하부에 압축공기를 주입해 지하수와 토사의 유입을 차단한 상태에서 작업자가 직접 굴착을 수행하는 방식입니다.
왜 둑을 쌓고 물을 퍼내면서 바닥을 파지 않나요?
수심이 깊고 유속이 빠른 강 중심부에 둑을 쌓으면 물길이 좁아져 유속이 급증하면서 둑 밑바닥이 세굴됩니다. 게다가 바닥이 모래층이라 물을 퍼내는 순간 외부 모래와 물이 내부로 도로 밀려들어 굴착이 불가능해집니다.
우물통이 목표 깊이에 도달한 후에는 어떻게 마감하나요?
원통 바닥이 단단한 암반층에 도달하면 내부 바닥을 정리한 뒤 속을 콘크리트로 완전히 채웁니다. 이를 통해 속이 빈 원통이 거대한 일체형 콘크리트 기둥 기초로 전환되어 상부 교량 하중을 안정적으로 지지합니다.
