- 케이블카용 쇠줄은 환경 보호 기준과 안전상 이음매 제한 때문에 산길을 내거나 잘라서 운반할 수 없습니다.
- 헬기로 가벼운 유도 로프를 먼저 걸고, 윈치를 이용해 굵기를 단계적으로 키우며 지상 접촉 없이 본선을 가설합니다.
- 자연 훼손을 최소화하면서 초중량 구조물을 완성하는 공학적 역발상은 현대 특수 토목 현장의 핵심 기준이 됩니다.
케이블카는 굵은 쇠줄(와이어로프)이 허공에 걸려 있어야만 움직일 수 있습니다. 그렇다면 케이블카 자체가 존재하지도 않던 시점에, 수 톤에 달하는 그 무거운 통짜 쇠줄은 대체 무엇을 타고 험준한 산 정상까지 올라간 것일까요? 이 의문은 도로를 내지 않고도 거대한 인공 구조물을 허공에 띄워야 하는 특수 토목 공학의 핵심 메커니즘을 관통합니다.
1. 자연을 훼손하지 않고 쇠줄을 올려야 하는 딜레마
케이블카가 설치되는 장소는 대부분 설악산, 팔공산, 미륵산 등 수려한 경관을 자랑하는 국립공원이나 자연보호구역입니다. 일반적인 건설 현장처럼 산림을 깎아 공사용 진입 도로를 개설하는 방식은 산림청 고시와 환경 기준에 의해 엄격히 금지되거나 허가가 나지 않습니다.
그렇다면 사람이 직접 지고 올라가면 되지 않겠냐고 생각할 수 있습니다. 하지만 케이블카 줄은 상행과 하행이 끊김 없이 하나로 순환해야 하므로 노선 길이의 최소 2배에 달하는 길이가 필요합니다. 예를 들어 노선 길이가 3.23km인 목포 해상케이블카의 경우, 줄의 총길이만 6km가 넘으며 굵기는 어른 손목만 합니다. 이 줄 하나에 수십 대의 캐빈과 승객의 하중이 통째로 걸리기 때문에, 줄을 여러 토막으로 잘라서 산 위에서 대충 이어 붙이는 방식은 안전상 절대 불가능합니다.
2. 개념 정의: 줄이 줄을 당기는 '단계적 유도 로프 가설 공법'
도로도 낼 수 없고 통짜 쇠줄을 한 번에 들고 올라갈 수도 없는 진퇴양난의 상황에서 공학은 발상을 완전히 뒤집습니다. 무거운 본선을 산 위로 억지로 끌고 올라가는 것이 아니라, 가벼운 줄부터 허공에 걸고 줄이 줄을 단계적으로 끌어당기게 만드는 '단계적 가설 공법'을 적용하는 것입니다.

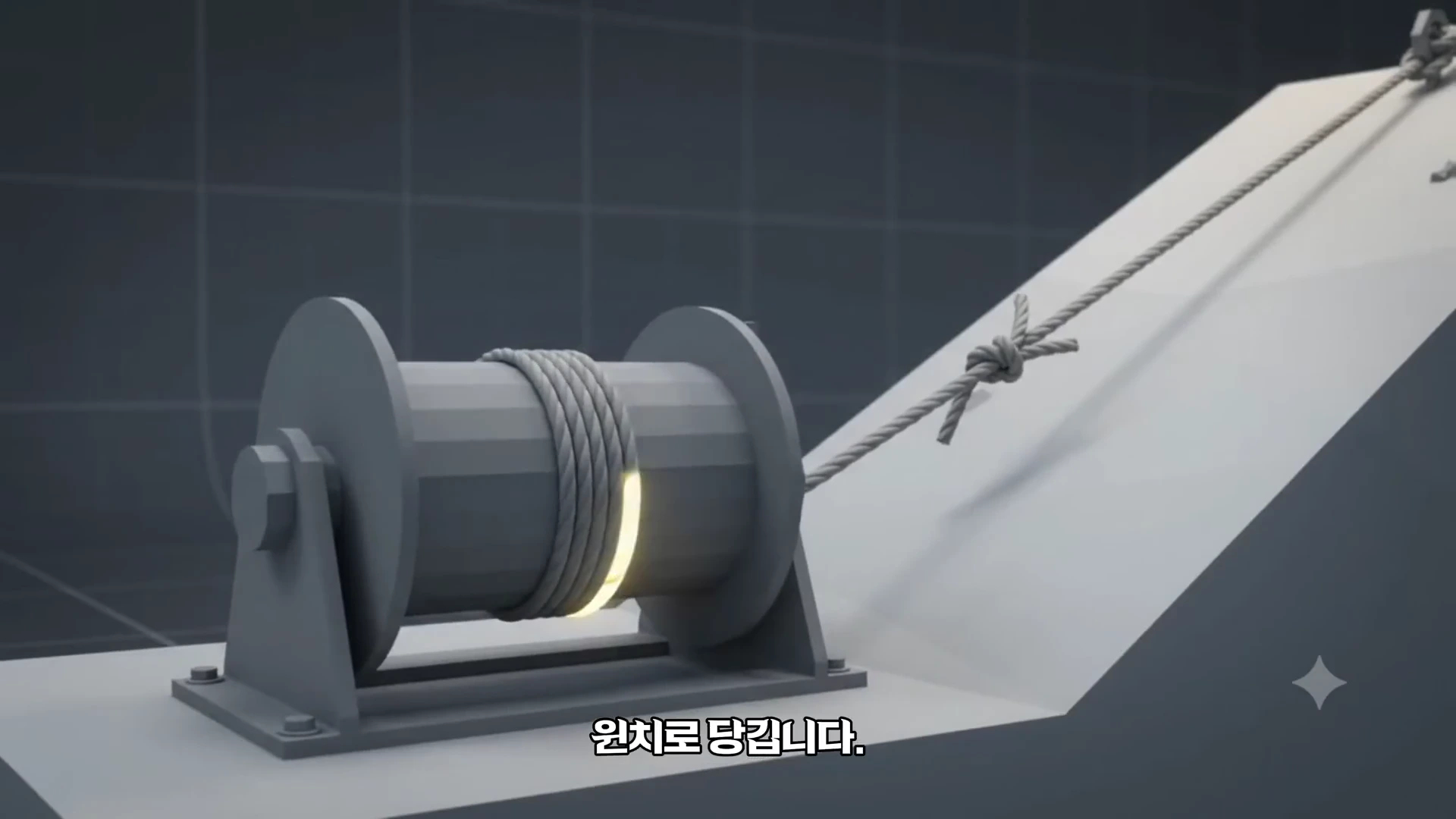

무거운 와이어로프를 산 정상까지 올리기 위해, 가벼운 줄부터 차례대로 연결해 당겨 올리는 유도 로프 공법의 원리입니다.
원리는 직관적입니다. 먼저 헬기나 작업 인력이 낚싯줄처럼 가볍고 질긴 나일론·섬유 재질의 유도 로프(Pilot Rope)를 공중에 띄워 산 아래 하부 정류장과 정상 상부 정류장 사이에 연결합니다. 이후 하부 정류장의 동력 윈치(Winch)를 이용해 이 가는 줄 끝에 한 치수 더 굵은 줄을 묶어 허공으로 당깁니다. 가는 유도선이 노끈을 당기고, 노끈이 굵은 밧줄을 당기며, 밧줄이 최종적으로 수 톤짜리 강철 와이어로프를 끌어오는 연쇄 견인 메커니즘입니다.
3. 공중 가설 과정에서 흔히 오해하는 기술적 지점
많은 이들이 줄을 당기는 과정에서 와이어가 숲과 바위에 쓸리며 산을 지나갈 것이라 오해합니다. 하지만 지표면에 쇠줄이 닿는 순간 수목 파괴는 물론, 강철 와이어 표면에 치명적인 긁힘이 발생해 인장 강도가 저하됩니다.

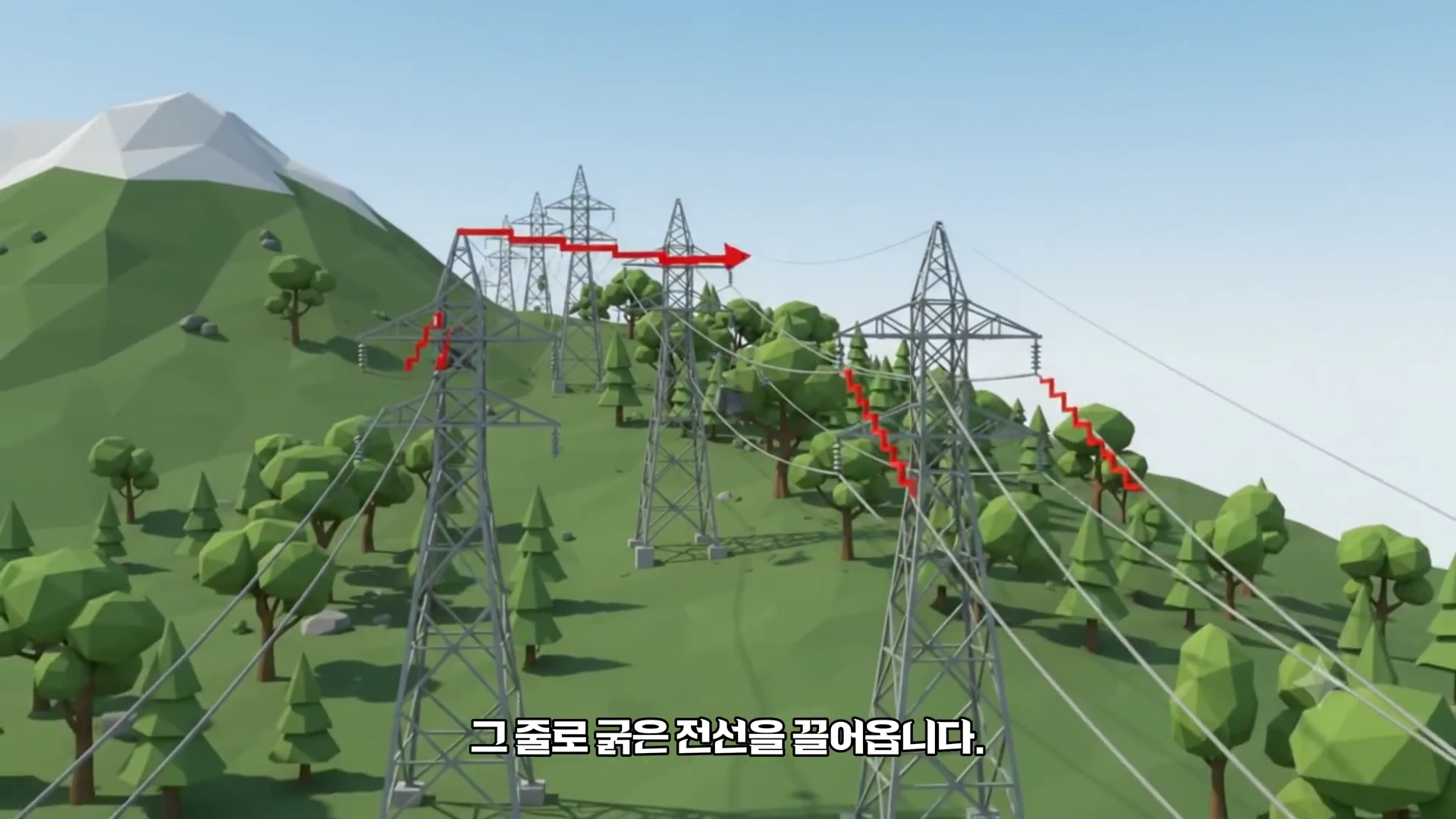

가는 유도선이 도르래를 타고 차례로 더 굵은 줄을 끌어당기며, 결국 산림 훼손 없이 거대한 전선을 공중에 배치하는 영리한 방식입니다.
이를 방지하기 위해 미리 산 능선에 세워둔 주탑(철탑) 꼭대기에 임시 도르래를 설치하고, 모든 줄이 오직 허공에서 도르래만 타고 지나가도록 제어합니다. 줄을 단계적으로 교체하는 이유 역시 장력과 헬기의 양력 한계 때문입니다. 헬기가 한 번에 수 킬로미터짜리 쇠줄을 공중에 띄울 수 없고, 가는 유도 로프는 쇠줄의 자중을 견딜 인장력이 부족하므로 하중 한계선에 맞춰 한 단계씩 굵기를 증경(擴徑)해 나가는 물리적 균형을 유지해야 합니다.
4. 마지막 관문: 현장 스플라이싱과 영구 장력 관리
본선 와이어로프가 상하부 정류장과 철탑 사이를 무사히 건너가도 작업이 끝난 것은 아닙니다. 양 끝이 분리된 상태인 쇠줄을 완벽한 하나의 폐곡선 고리로 연결하는 '로프 스플라이싱(Splicing, 꼬임 이음)' 작업이 필요합니다.

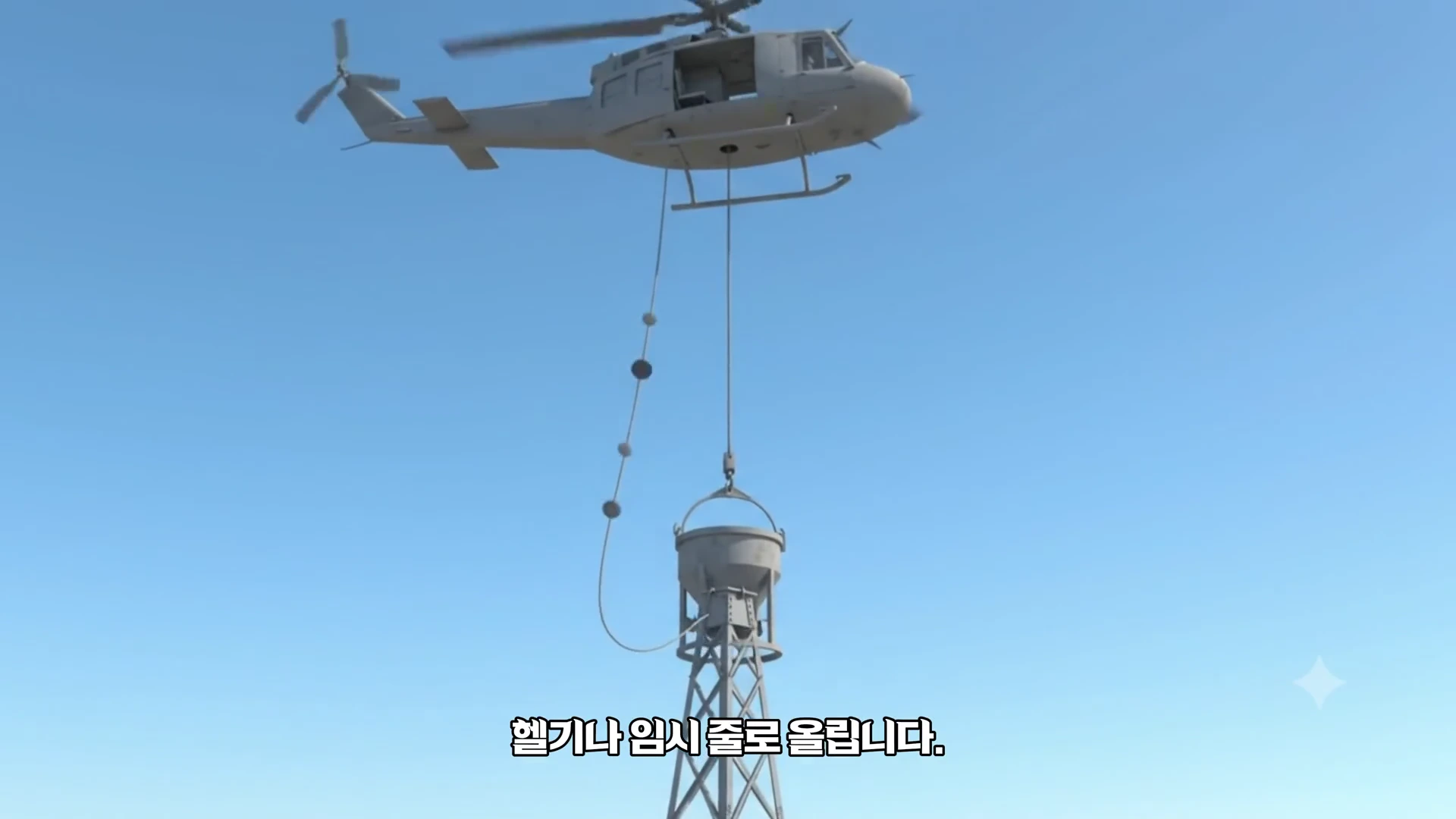

무거운 철탑 부재를 한 번에 옮기기 어려울 때는 헬기를 이용해 부품을 나누어 실어 나릅니다.
이 작업은 양 끝단의 강철 소선 수십 미터를 완전히 풀어헤친 뒤, 원래 굵기와 인장 강도를 그대로 유지하도록 한 가닥씩 정밀하게 엇갈려 꼬아 넣는 고난도 공정입니다. 전문 기술 인력 10여 명이 하루 종일 매달려 한 치의 오차 없이 이음매를 완성합니다. 이렇게 완성된 와이어는 정류장 내부에 설치된 대형 무게추(Counterweight)나 유압 텐션 장치에 걸려 사계절 온도 변화와 경년 열화에 따른 늘어짐을 평생 일정하게 보정받게 됩니다.
5. 지상 개설을 배제하는 특수 인프라의 공학적 판단 기준
이러한 단계적 가설 원리는 케이블카뿐만 아니라 산악 지형의 초고압 송전탑 전선 가설(연선 작업) 등 지형적 접근이 불가능한 특수 인프라 전반에 표준적으로 적용됩니다. 설악산 오색케이블카(3.3km)처럼 장기간 환경 협의를 거치는 프로젝트 역시 자재 운반용 임시 삭도를 공중에 별도로 띄우고 철탑 부재를 헬기로 분할 인양하여 지상 굴착 면적을 극소화하는 방식을 취합니다.
결국 산꼭대기 케이블카는 험준한 산에 길을 내어 억지로 올라간 것이 아니라, 자연을 그대로 둔 채 허공을 길로 삼아 낚싯줄 한 가닥에서 시작해 거대한 강철 고리를 완성해 낸 역발상 공학의 결과물입니다.
FAQ
케이블카 철탑은 도로 없이 산 위에 어떻게 세우나요?
철탑 구조물을 수십 개의 세부 부재로 분할한 뒤 헬기로 산 정상 시공 지점까지 공중 운반하여 볼트로 조립합니다. 기초 굴착 역시 중장비 대신 헬기나 임시 케이블로 운반한 최소 인력과 자재로 진행하여 지반 훼손을 최소화합니다.
왜 쇠줄을 여러 개로 잘라서 산 위에서 용접하거나 연결하지 않나요?
수십 대의 캐빈과 탑승객 하중을 지탱하는 와이어로프는 연결 부위에 심각한 응력 집중이 발생합니다. 용접이나 단순 결속 방식은 안전 기준상 전면 금지되며, 오직 로프 소선을 수십 미터 이상 정밀하게 엮는 스플라이싱 공법으로만 루프를 형성할 수 있기 때문에 중간 분할 운반이 불가능합니다.
시간이 지나 케이블이 늘어나면 어떻게 조치하나요?
정류장에 설치된 유압 장치와 무게추가 1차적으로 팽팽한 장력을 자동 유지합니다. 사용 연한이 지나 자연 연신율 한계를 초과하면 이음 부위를 다시 풀어 일부를 잘라내고 재스플라이싱을 진행하여 원래 장력을 회복시킵니다.
