- 골든게이트 브릿지의 메인 케이블은 운반과 인양이 불가능한 1만 톤 무게 탓에 공장이 아닌 200m 상공에서 직접 제작되었습니다.
- 하중 분산 불균형 위험을 막기 위해 가느다란 철사를 공중으로 왕복시켜 누적한 2만 7,572가닥을 유압 프레스로 압착해 단일 케이블로 완성했습니다.
- 거대한 물리적 하중을 통제하기 위해 완성품 조립 대신 현장 방적 방식을 택한 이 공법은 대형 현수교 시공의 핵심 표준이 되었습니다.
샌프란시스코의 상징인 골든게이트 브릿지(금문교)를 지탱하는 거대한 주 케이블은 공장에서 완성품 형태로 들여온 것이 아닙니다. 한 가닥 무게만 1만 톤을 넘어 에펠탑 전체에 맞먹는 이 강철 덩어리는, 배로 싣거나 200m 주탑 위로 들어 올릴 수 있는 장비 자체가 없었기 때문에 바다 위 허공에서 직접 엮어 제작했습니다.

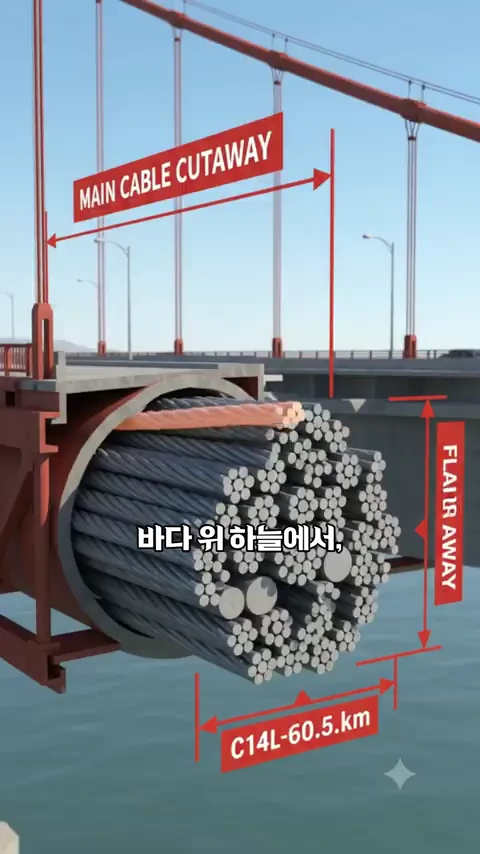

거대한 주 케이블을 구성하는 수만 가닥의 강철 와이어는 현장에서 직접 엮는 방식을 통해 완성되었습니다.
왜 현수교 케이블 제작 방식이 중요한가
현수교는 상판의 전체 하중을 주탑 사이에 걸쳐진 메인 케이블에 전달하고, 이 케이블이 장력을 감당하며 양쪽 끝의 거대한 앵커리지로 힘을 분산시키는 구조입니다. 즉 케이블의 내구성과 하중 지지력은 교량 전체의 존폐를 결정짓는 핵심 요소입니다.
1930년대 당시 200m가 넘는 주탑 두 개 사이를 잇는 주 케이블은 교량의 어마어마한 무게를 온전히 버텨야 했습니다. 하지만 완성된 1만 톤급 단일 와이어로프를 제작해 바다를 건너 인양하는 일은 물리적으로 불가능했습니다. 시공 방식을 근본적으로 재설계하지 않고서는 다리 자체를 세울 수 없는 상황이었습니다.
현수교 케이블의 공학적 정의와 원리
현수교 주 케이블은 단순한 굵은 쇠줄이 아니라, 수많은 고장력 강선을 공중에서 한 가닥씩 평행하게 가설한 뒤 하나로 압축 결합한 평행선 스트랜드 복합체입니다.
공학자들은 공장에서 완성된 케이블을 운반해 오는 대신, 지름 5mm 안팎의 연필 굵기 철사를 공중으로 보내 현장에서 꼬아 나가는 '공중 방적(에어 스피닝)' 원리를 도입했습니다. 바퀴 형태의 장치가 양쪽 해안을 오가며 강선을 전달하고, 이를 수만 번 누적한 후 압축해 하나의 거대한 원형 단면 케이블로 완성하는 메커니즘입니다.

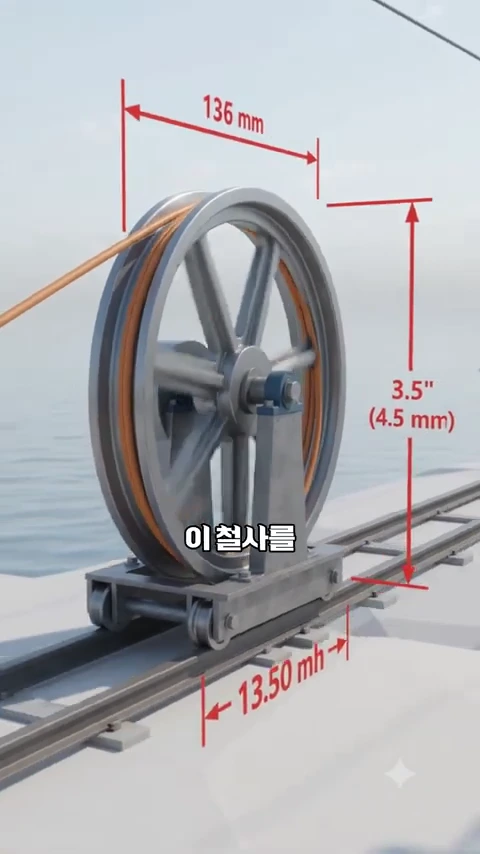

수만 가닥의 철사를 일일이 엮어 하나의 거대한 케이블을 완성하기 위해 사용된 도르래와 이동 장치의 원리입니다.
사람들이 자주 오해하는 대안과 구조적 한계
이 구조를 볼 때 흔히 던지는 의문이 있습니다. "무거운 케이블 하나 대신 다루기 쉬운 얇은 와이어 여러 개를 따로따로 나눠 걸면 되지 않았을까?"라는 생각입니다.
하지만 이는 장력 분배 역학을 간과한 발상입니다. 케이블을 여러 갈래로 분리해 걸면 외력이나 온도 변화에 따라 장력이 균등하게 분배되지 않고, 가장 팽팽하게 당겨진 특정 가닥에 하중이 집중되는 치명적인 문제가 발생합니다. 과부하가 걸린 몇 가닥이 먼저 끊어지면 연쇄 파단으로 이어져 상판 전체가 붕괴될 수 있습니다. 다리 무게를 안정적으로 버텨내려면 반드시 단일한 하나의 덩어리로 하중을 고르게 받아내야 합니다.
2만 7,572가닥의 철사가 92cm 케이블이 되기까지
엔지니어들은 발상을 완전히 뒤집어 허공에서 직접 케이블을 쌓아 올리는 방식을 실행에 옮겼습니다. 왕복 4km가 넘는 주탑 사이를 거대한 도르래 바퀴가 쉬지 않고 오가며 철사를 날랐습니다.
- 철사 가설: 케이블 한 가닥당 2만 7,572가닥의 철사를 공중에서 촘촘히 누적했습니다.

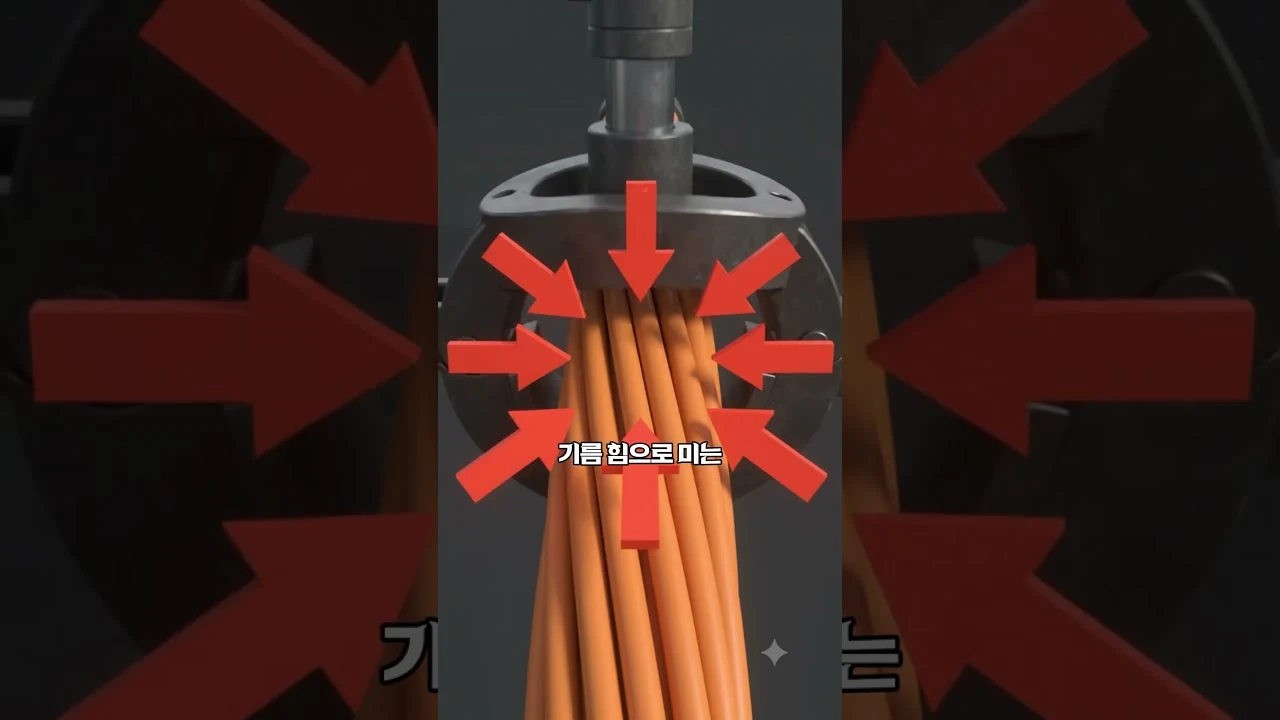

- 단면 압축: 낱개 강선 사이의 빈틈을 없애기 위해 유압 프레스로 강하게 압착하여 지름 92cm의 원통형 단일 덩어리로 압축했습니다.
- 보호 및 고정: 압착된 케이블 외곽을 쇠띠와 강선으로 빈틈없이 감싸 밀봉한 뒤, 양 끝단을 12층 건물 높이에 달하는 콘크리트 구조물인 앵커리지에 단단히 매립했습니다.
수많은 강선을 한 가닥씩 엮어 거대한 케이블로 완성하기까지는 끈기 있는 인내의 시간이 필요했습니다.
두 줄의 주 케이블에 들어간 강선의 총길이는 약 12만 9,000km로 지구를 세 바퀴 넘게 감을 수 있는 방대한 양이었으나, 공중 가설 방식을 통해 약 반년 남짓 만에 가설을 마쳤습니다.
현대 구조물 해석과 유지관리에 주는 시사점
골든게이트 브릿지의 가설 사례는 물리적 제약을 힘으로 돌파하려 하기보다, 시공 단계 자체를 분할 및 재조합하여 문제를 해결하는 공학적 역발상의 본보기를 보여줍니다. 동시에 케이블 완공이 곧 구조물의 영구적인 안정을 의미하지 않는다는 점도 보여줍니다.
바닷바람과 염분에 노출된 강선은 지속적으로 부식 위험에 직면하기 때문에, 완공 후 약 90년이 흐른 지금까지도 도장 및 방청 작업은 1년 내내 중단 없이 이어지고 있습니다. 복잡한 대형 인프라는 완벽한 가설 메커니즘 설계뿐만 아니라 지속적인 환경 제어와 유지관리가 병행될 때 비로소 그 구조적 기능을 온전히 유지할 수 있습니다.
FAQ
골든게이트 브릿지 케이블을 공장에서 미리 만들어 오지 못한 이유는 무엇인가요?
케이블 한 가닥의 무게가 1만 톤을 넘어 당시 선박으로 운반하거나 200m 주탑 위로 들어 올릴 수 있는 인양 장비가 존재하지 않았기 때문입니다.
여러 개의 얇은 케이블을 따로 걸지 않고 굳이 한 덩어리로 묶은 이유는 무엇인가요?
케이블을 분리해 설치하면 특정 가닥에 장력이 집중되어 먼저 파단될 위험이 크기 때문에, 전체 하중을 균등하게 지지하도록 하나의 굵은 단일 단면으로 결합해야 합니다.
공중에서 쌓아 올린 철사들의 틈새는 어떻게 메웠나요?
수만 가닥의 철사를 누적한 후 유압 프레스로 강하게 압착해 공극을 없애고, 외곽을 쇠띠와 강선으로 감싸 단단한 원통형 덩어리로 완성했습니다.
