- 서울 지하철은 지하수면 아래 깊은 땅속을 지나가므로 완벽한 방수를 시도하면 막대한 수압과 부력으로 구조물이 견디기 힘듭니다.
- 서울시는 지하수를 무작정 막기보다 배수로와 집수정으로 물길을 내 퍼내는 배수형 구조를 채택해 터널의 구조적 안정성을 확보했습니다.
- 퍼 올린 연중 15도의 깨끗한 지하수는 청계천 유지용수와 여의도 샛강역 공원 시설 등으로 재활용되어 유용한 도시 자원으로 쓰이고 있습니다.
서울 지하철 터널은 마른 땅이 아닌, 지하수로 가득 찬 땅속을 지나갑니다. 서울 전체 지하에서 나오는 유출지하수는 하루 약 20만 톤에 달하는데, 이 가운데 4분의 3이 지하철과 전력구 같은 지하 시설물에서 발생합니다. 지하철 펌프 가동이 멈추면 터널이 침수되거나 가라앉을 수도 있는 구조인 셈입니다. 도시 인프라에서 유출지하수 관리 원리를 파악하는 일은 거대한 자연의 힘과 구조물이 타협하는 토목공학의 역발상을 이해하는 출발점입니다.
배수형 터널 구조: 자연을 막지 않고 통로를 내주는 원리
1974년 개통한 지하철 1호선은 도로 아래를 얕게 파내어 상자형 터널을 묻는 방식이었습니다. 그러나 노선이 늘어나면서 선로는 기존 지하철과 고층 건물, 한강 하저처럼 훨씬 깊은 곳으로 내려가야 했습니다. 땅속 깊은 지반은 흙 입자 사이사이가 물로 가득 차 있는 지하수면 아래에 자리합니다.

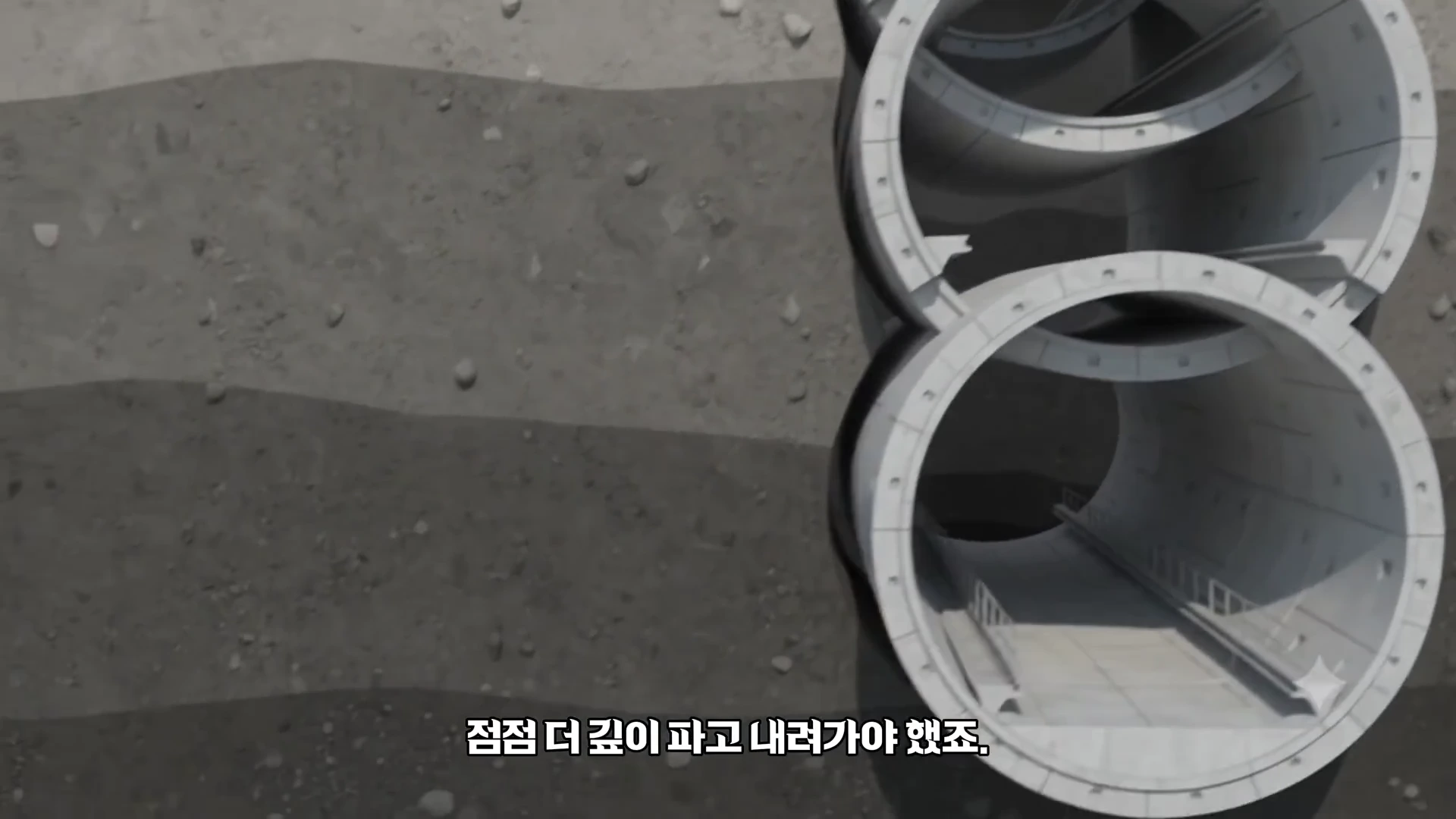

지하철 노선이 도심 깊숙이 내려갈수록 터널은 거대한 자연의 힘을 그대로 안고 지하수와 마주하게 됩니다.
이러한 환경에서 터널을 뚫는 작업은 물에 잠긴 지반에 인공적인 빈 공간을 조성을 의미합니다. 두꺼운 콘크리트로 외벽을 감싸더라도, 콘크리트 자체의 미세한 균열과 이음매를 타고 지하수는 끊임없이 스며듭니다.
완벽 방수의 함정: 수압과 부력이 만드는 구조적 딜레마
흔히 '물이 새지 않게 완벽히 막으면 되지 않을까?'라고 생각하기 마련입니다. 하지만 완벽한 방수는 심각한 공학적 딜레마를 야기합니다.
물속으로 빈 페트병을 밀어 넣으면 강력한 부력으로 다시 튀어 올라오듯, 사방을 차단한 지하 터널 역시 동일한 현상을 겪습니다. 외부의 거대한 수압이 터널 벽을 압박하는 동시에 바닥에서는 부력이 구조물을 위로 밀어 올립니다. 이 막대한 물리적 압력을 오로지 버티어 내려면 터널 벽을 과도하게 두껍고 무겁게 설계해야 하며, 시공비 또한 기하급수적으로 증가합니다. 다 막으면 수압과 부력에 눌려 부서지고, 안 막으면 물에 잠기는 진퇴양난의 상황에 놓이는 것입니다.
서울 지하철의 해결책: 들어온 물을 줄 세워 퍼내는 집수정 배수
서울시는 물을 힘으로 막아내는 대신 발상을 뒤집었습니다. 물을 100% 차단하려 다투는 대신, 자연스럽게 흘러들도록 두고 배수 경로를 열어주는 배수형 구조를 도입했습니다.
터널 벽면을 타고 유입된 지하수는 내부 배수로를 거쳐 선로 밑에 마련된 집수정(집수웅덩이)으로 집결합니다. 수위가 일정 높이에 이르면 자동 펌프가 가동되어 물을 지상으로 퍼 올려 배출합니다. 물을 가두어 수압을 높이는 대신 물길을 내어 벽체가 받는 부담을 획기적으로 낮춘 공학적 타협안입니다.

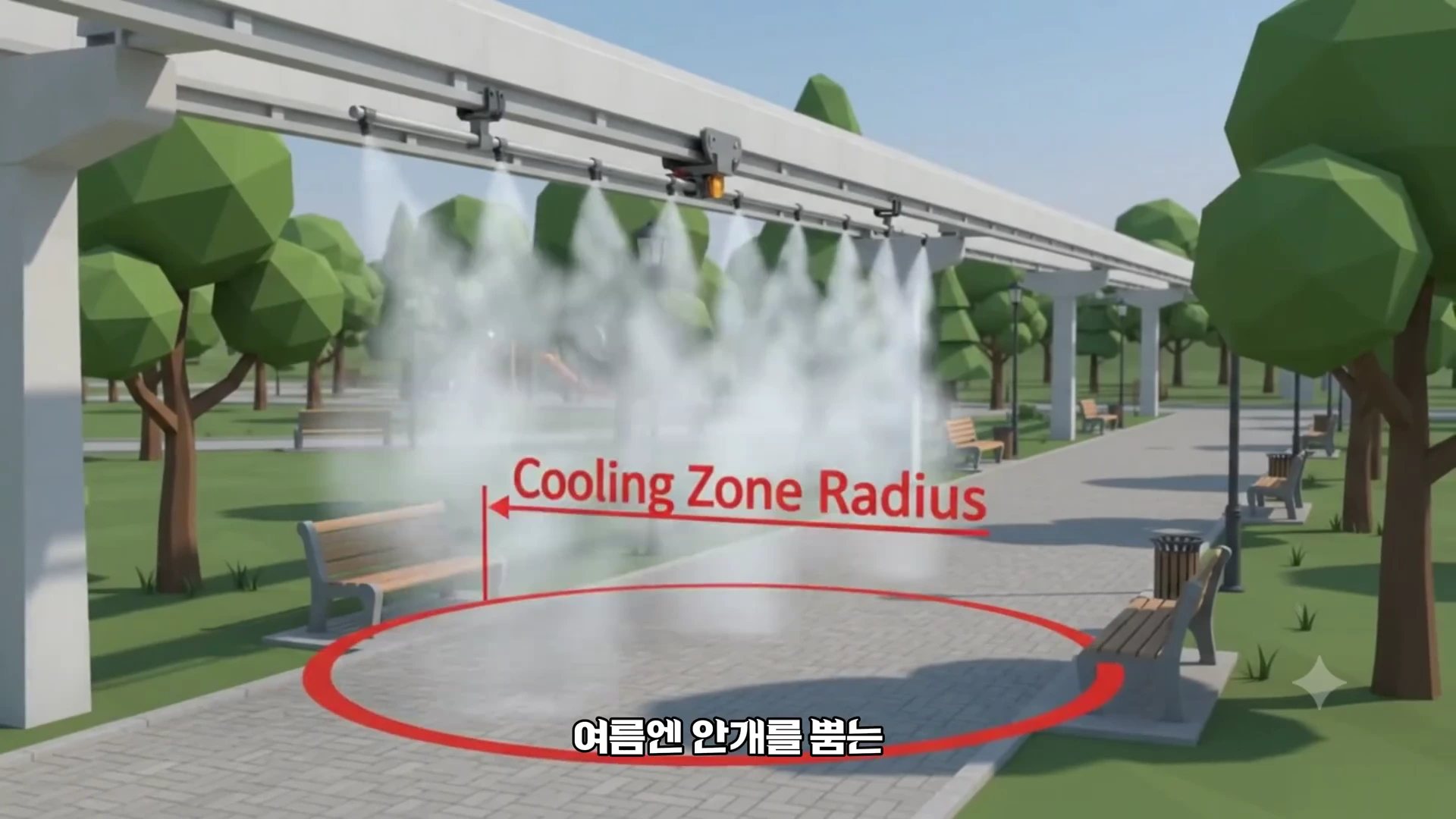

지하철역에서 퍼 올린 깨끗한 지하수는 도심 속 공원의 안개 분수처럼 시민들을 위한 시원한 휴식 공간을 만드는 데 유용하게 활용됩니다.
지상으로 퍼 올린 지하수는 오염된 하수가 아니라 토양이 걸러낸 깨끗한 수자원이며, 연중 15도 안팎의 일정한 온도를 유지합니다. 서울시는 이 유출지하수를 버리지 않고 도시 자원으로 활용하고 있습니다. 광화문역과 경복궁역 등 도심 12개 역에서 나오는 하루 2만 2,000톤의 지하수는 전용 관로를 거쳐 청계천 유지용수로 활용됩니다. 여의도 샛강역에서는 하루 1,800톤을 모아 인근 공원 분수대와 인공수로, 여름철 안개 냉방 장치 등에 투입합니다. 겨울에는 15도의 온수가 얼지 않고, 여름에는 시원한 냉방 역할을 해주는 셈입니다.
유출지하수 관리의 시사점과 향후 과제
현행법상 지하철역 한 곳에서 하루 300톤 이상의 유출지하수가 발생하면 활용 계획을 의무적으로 신고해야 합니다. 버려지기 쉬운 물을 단순 부산물이나 폐기물이 아닌 자원으로 공식 인정하는 제도적 장치입니다.

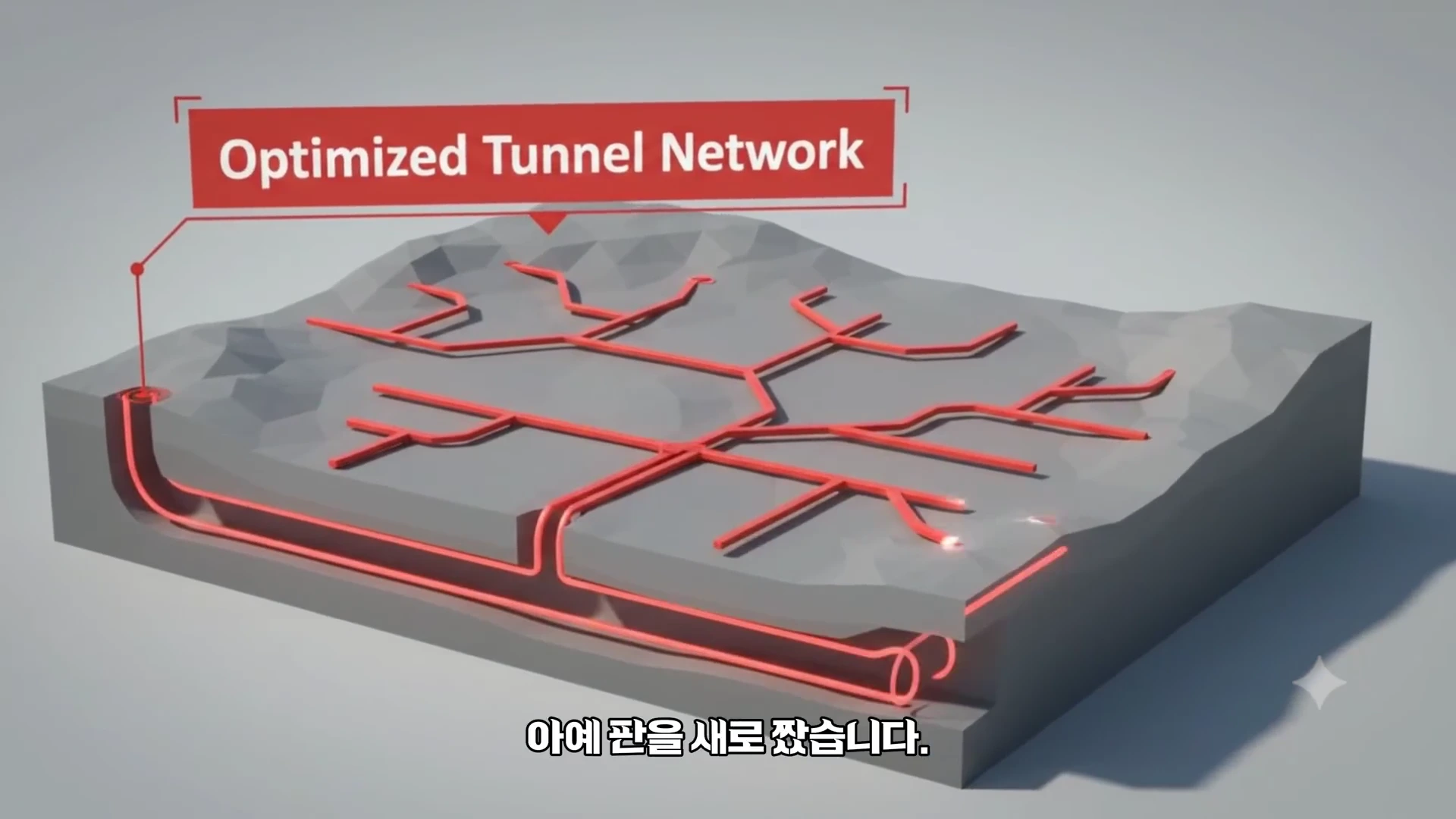

지하 터널의 최적화된 설계는 효율적인 수로 관리와 구조적 안정성을 확보하는 데 핵심적인 역할을 합니다.
다만 여전히 해결해야 할 과제가 존재합니다. 서울에서 그냥 버려지는 유출지하수가 한 해 2,460만 톤에 달하고, 이 물이 일반 하수도로 유입되면서 생기는 추가 하수처리 비용만 연간 270억 원에 이릅니다. 이에 따라 서울시는 신규 지하철과 터널을 건설할 때 초기 설계 단계부터 유출지하수 활용 방안을 반영하도록 제도를 개편했습니다.
지하철 배수 시스템은 전력과 펌프가 24시간 쉬지 않고 작동해야 유지되는 섬세한 균형 위에 놓여 있습니다. 자연의 법칙을 무작정 억누르기보다 물길을 내어 안전과 자원 활용을 동시에 이뤄낸 서울 지하철은, 토목공학적 역발상이 만들어낸 대표적인 도시 인프라 사례라 할 수 있습니다.
FAQ
서울 지하철 터널 안으로 스며드는 물은 깨끗한가요?
터널 벽면을 통해 유입되는 물은 토양층을 거치며 자연 정화된 지하수이므로 오염된 하수가 아닌, 연중 15도 안팎을 유지하는 맑은 수자원입니다.
완벽하게 방수 공사를 하지 않는 이유는 무엇인가요?
물을 완벽히 차단하면 강력한 수압과 부력이 터널을 위로 밀어 올리거나 외벽을 압박합니다. 이를 힘으로 버티려면 벽체를 과도하게 두껍게 지어야 하므로, 배수로와 집수정을 통해 물을 배출하는 배수형 방식이 훨씬 안전하고 경제적입니다.
지하철 유출지하수는 주로 어디에 활용되고 있나요?
도심 역에서 수집된 유출지하수는 청계천 유지용수로 하루 2만 2,000톤이 공급되며, 여의도 샛강역 등에서는 공원 분수대, 인공수로, 미세안개 냉방장치 등에 다채롭게 활용되고 있습니다.
