- 수만 톤에 달하는 거대한 선박은 물리적 한계로 인해 크레인으로 들어 올리거나 경사로로 미끄러뜨려 바다로 내보내기 어렵습니다.
- 조선소는 배를 옮기는 대신 땅을 파서 만든 도크에 바닷물을 채워 배가 스스로 떠오르게 만드는 역발상을 적용했습니다.
- 도크 공간이 부족해지자 평평한 맨땅에서 선박을 완성한 뒤 바지선을 가라앉혀 띄우는 육상 건조 공법까지 등장했습니다.
아파트 단지만 한 크기의 거대한 배가 마른 땅 위에 서 있는 광경을 보면 자연스레 의문이 듭니다. 수만 톤에 달하는 거대한 쇳덩이를 어떻게 부서짐 없이 안전하게 바다로 내려놓을 수 있을까요?
결론부터 말하면 조선소는 완성된 배를 바다로 옮기지 않습니다. 배를 옮기는 대신 바닷물을 배 쪽으로 들이는 방식을 선택했습니다.

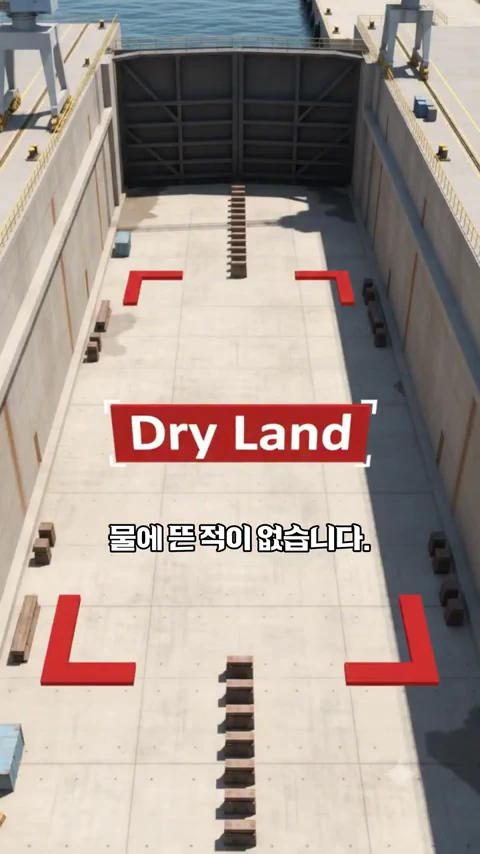

거대한 선박을 건조하는 도크는 평소 물을 모두 빼내어 마른 땅과 같은 환경을 유지합니다.
거대 선박을 바다로 옮길 때 마주하는 물리적 한계
선박 건조의 마지막 관문은 땅 위에서 완성한 배를 바다에 띄우는 일입니다. 과거에는 해안가에 비탈진 받침대를 만들고 그 위에서 배를 지은 뒤 미끄러뜨려 입수시키는 방식을 썼습니다. 작은 배라면 이 방식으로도 충분합니다.
하지만 선박의 규모가 커지면 상황이 완전히 달라집니다. 수만 톤의 무게가 비탈을 타고 내려가는 순간, 뱃머리가 물에 처박히며 선체 뒷부분이 허공에 뜨게 됩니다. 이 과정에서 발생하는 극심한 하중 불균형 때문에 배가 휘어지거나 파손될 위험이 큽니다. 게다가 배가 길어질수록 비탈길도 한없이 늘어나야 하므로 부지 확보도 불가능해집니다.
그렇다면 거대한 크레인으로 들어 올려 바다에 내려놓으면 되지 않냐고요? 조선소의 상징인 골리앗 크레인조차 들어 올릴 수 있는 무게는 수천 톤 단위에 불과합니다. 블록 조각을 조립할 수는 있어도 수만 톤에 달하는 완성 선박을 통째로 들어 올릴 크레인은 세상에 존재하지 않습니다.
도크 시스템: 배 대신 바다를 끌어오는 메커니즘

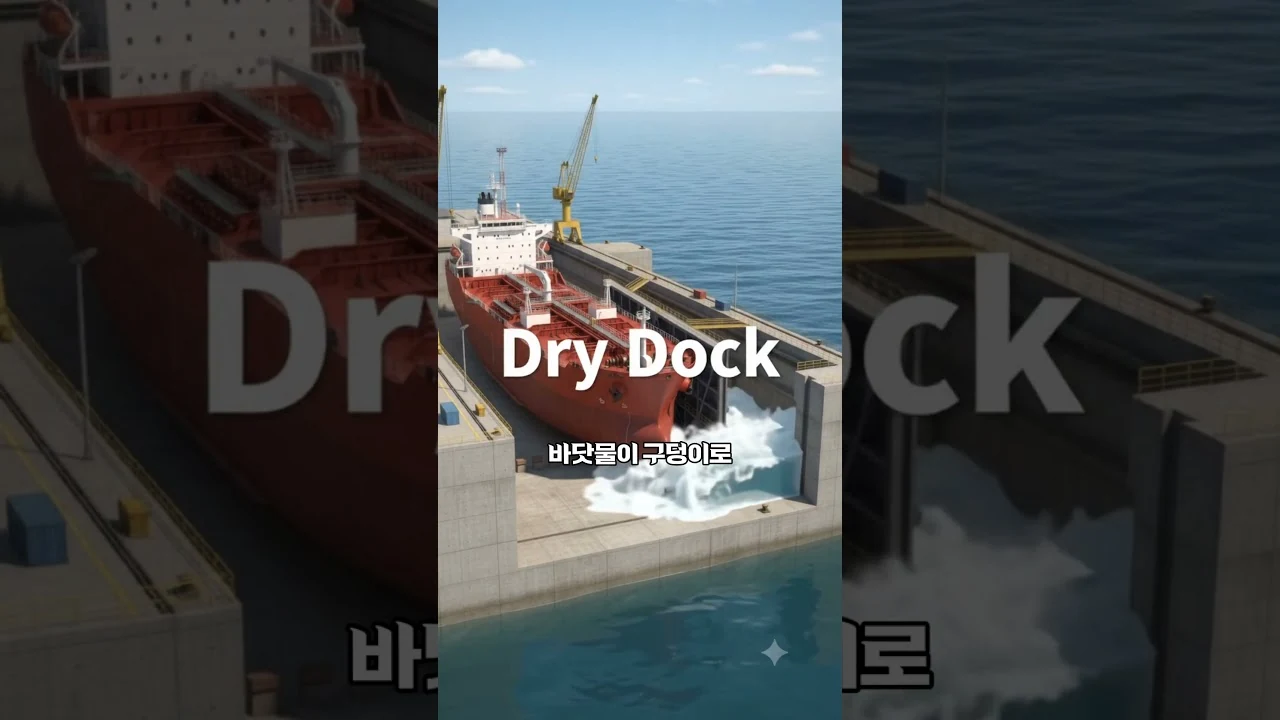

들 수도 없고 미끄러뜨릴 수도 없는 진퇴양난의 상황에서 공학은 발상을 뒤집었습니다. 바로 해안가에 거대한 웅덩이를 파서 만드는 '드라이 도크(Dry Dock)'입니다.
육중한 배를 안전하게 띄우기 위해 땅을 파내어 인공적인 공간을 만드는 것이 도크 시스템의 핵심입니다.

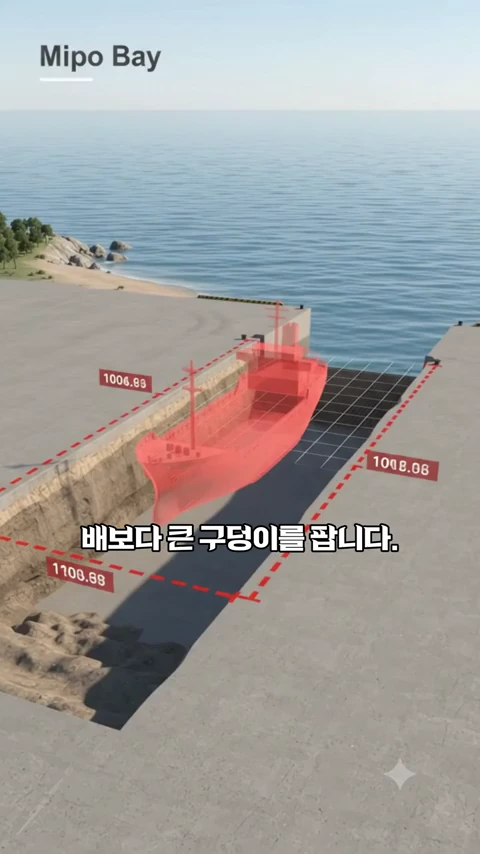

도크의 작동 원리는 명쾌합니다. 바다와 맞닿은 자리에 배보다 큰 구덩이를 파고 커다란 문(차수문)을 설치합니다. 문을 닫고 내부의 물을 전부 퍼내면 바닥은 완벽한 마른 땅이 됩니다. 이 마른 바닥 위에서 작업자들이 안전하게 배를 조립합니다.

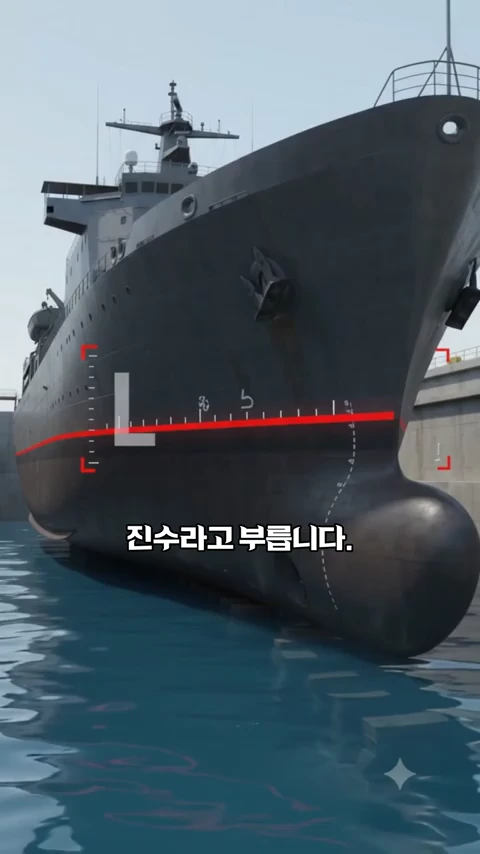

배가 완성되면 닫혀 있던 문을 엽니다. 바닷물이 구덩이 내부로 밀려 들어오면서 수위가 높아지고, 배는 부력으로 제 힘을 받아 자연스럽게 떠오릅니다. 배가 처음으로 물에 뜨는 이 순간을 진수(Launching)라고 부릅니다. 선체가 완전히 떠오르면 예인선이 배를 바다 바깥으로 끌고 나가며, 다시 문을 닫고 물을 빼내면 다음 배를 지을 마른 바닥이 준비됩니다.
완성된 배를 바다로 띄우는 이 과정을 진수라고 부릅니다.
안전한 진수를 위한 핵심 제어 과정
도크에 물을 채울 때는 밸브를 열어 한 번에 쏟아붓지 않습니다. 부력이 선체에 미치는 영향을 정밀하게 통제해야 하기 때문입니다.
- 1차 주수 및 누수 점검: 배 바닥이 살짝 잠길 정도로만 먼저 물을 채웁니다. 용접 부위나 접합부에 물이 새는 곳이 없는지 하부를 철저히 점검합니다.
- 완전 주수 및 부양: 이상이 없음을 확인한 뒤 도크 전체에 물을 채워 배를 바닥에서 완전히 띄웁니다.
- 예인 및 배수: 예인선을 이용해 배를 도크 밖 안벽으로 안전하게 이동시킨 뒤, 차수문을 닫고 물을 빼내어 다음 공정을 준비합니다.
이러한 단계적 접근 덕분에 선체에 무리한 외력을 가하지 않고도 수만 톤의 쇳덩이를 안전하게 바다에 안착시킬 수 있습니다.
도크의 한계를 뛰어넘은 육상 건조 공법
선박 수주량이 급증하면서 또 다른 난관이 찾아왔습니다. 도크 개수는 한정되어 있는데 지어야 할 배는 계속 밀려들었기 때문입니다. 이에 2004년에는 도크라는 구덩이조차 없이 맨땅에서 배를 짓는 '육상 건조 공법'이 개발되었습니다.
맨땅에서 완성한 10만 톤급 선박을 레일을 통해 바다에 떠 있는 대형 바지선으로 밀어 넣습니다. 이후 바지선을 수심이 깊은 바다 한가운데로 끌고 가 바지선 자체를 물속으로 서서히 가라앉힙니다. 바지선이 물에 잠기면 위에 얹혀 있던 선박만 제 힘으로 둥실 떠오르게 됩니다.
방식은 진화했지만 본질은 같습니다. 거대한 선박을 억지로 들어 올린 것이 아니라, 자연의 부력과 물의 흐름을 선박 밑으로 끌어들여 해결한 것입니다. 불가능해 보이던 거대한 도전을 해결해 낸 조선소의 선박들은 바로 이러한 구조적 역발상을 통해 바다로 나아갑니다.
FAQ
골리앗 크레인으로 완성된 배를 통째로 들 수 없나요?
불가능합니다. 골리앗 크레인의 인양 용량은 1,000톤 안팎 수준이지만 완성된 대형 선박은 수만 톤에서 십만 톤을 넘기 때문에 블록 조립 단계에서만 사용됩니다.
도크에 바닷물을 채울 때 배가 기울어지지는 않나요?
물이 차오르면서 부력이 균일하게 작용하도록 물을 천천히 나누어 채우며, 선체가 바닥에서 완전히 뜰 때까지 평형 상태와 누수 여부를 단계별로 확인합니다.
육상 건조 공법은 일반 도크 건조와 무엇이 다른가요?
도크라는 구덩이 대신 평평한 맨땅에서 선박을 건조한 뒤, 완성된 배를 바지선으로 옮겨 싣고 바지선 자체를 물속으로 가라앉혀 배를 띄우는 방식입니다.
