- 국토 대부분이 산지인 한국은 발전소와 전력 소비지인 수도권이 멀리 떨어져 있어 산줄기를 넘는 송전탑과 고압선 설치가 필수적입니다.
- 산악 지대 공사는 도로 개설 대신 헬기와 마이크로파일 기법으로 기초를 닦고 철탑을 조립하며, 가벼운 메신저 와이어로 무거운 본선을 끌어당기는 역발상 공법을 활용합니다.
- 울진-가평 송전선로 사례처럼 공학적 한계를 넘어서는 주민과의 사회적 합의 및 환경 훼손 최소화가 전력망 구축의 핵심 과제입니다.
등산로를 걷다 보면 도로조차 없는 가파른 산꼭대기에 거대한 철탑이 우뚝 서 있는 모습을 흔히 볼 수 있습니다. 대형 크레인이나 트럭도 진입하기 어려운 험준한 정상에 수십 미터 높이의 철골 구조를 세우고 계곡 사이에 무거운 고압 전선을 매다는 작업은 어떻게 가능했을까요? 우리가 밤마다 사용하는 전기의 상당수는 이 험준한 산줄기를 넘어온 전기이며, 이를 가능하게 만든 핵심은 산을 깎아 길을 내는 대신 공중을 활용한 역발상 공학 기술에 있습니다.
한국은 전기를 대량 생산하는 대형 발전소가 주로 동해안이나 남해안 바닷가에 집중되어 있는 반면, 전기를 가장 많이 소비하는 수도권은 그 반대편에 있습니다. 두 지역 사이에 험준한 산맥이 가로막고 있어 산줄기를 따라 고압 송전선로를 이어갈 수밖에 없습니다. 765kV 선로 하나가 345kV 선로 서너 개에서 다섯 개 분량의 전력을 담당하므로 철탑 높이만 수십 미터에 달하고, 한강 하류를 건너는 철탑은 195m에 이릅니다. 만약 선로 하나가 끊기더라도 전력 공급이 중단되지 않도록 기본 2회선 구조를 유지해야 하기에, 산악 송전탑 공법은 국가 전력망을 안정적으로 유지하는 데 핵심적인 역할을 합니다.
산악 송전탑 공법이란 무엇인가
산악 송전탑 공법이란 공사용 도로를 뚫지 않고 헬기와 소형 장비를 활용해 자재 운반부터 전선 연결까지 공중에서 처리하는 특수 토목·전기 공학 기술을 말합니다.
과거에는 산에 공사용 도로를 내고 트럭과 크레인을 올려 공사하곤 했습니다. 하지만 도로 개설은 비탈면을 무너뜨리고 수목을 훼손해 심각한 환경 민원을 일으키며, 거친 암벽이나 험준한 암봉 지대에서는 아예 길을 내는 것조차 불가능합니다. 그렇다면 사람이 그 무거운 철재와 볼트를 등에 지고 올라가면 될까요? 철탑 한 기에 들어가는 막대한 자재를 사람이 직접 지고 수백 미터를 오르내리는 것은 공사가 아닌 무모한 일일 뿐입니다. 이에 따라 산을 아래서부터 깎아 올라가는 대신 공중에서 내려놓는 기술적 발상의 전환이 필요했습니다.
흔히 오해하는 전선 연결과 기초 공사의 진실
많은 이들이 산꼭대기 공사라고 하면 땅을 넓게 파헤쳐 대형 콘크리트 기초를 설치할 것으로 오해하곤 합니다. 또 수 톤에 달하는 무거운 고압 전선을 작업자들이 계곡 밑에서부터 직접 끌고 올라가 당겼을 것이라 생각하기 쉽습니다.
험준한 산악 지형에서 무거운 철탑 부재를 운반하고 조립하기 위해 활용되는 효율적인 공학적 방식입니다.
그러나 실제 공사에서는 지름 30cm 이하의 작은 구멍을 뚫고 강재를 박아 넣는 마이크로파일(Micro Pile) 기법을 적용합니다. 이 방식을 활용하면 대형 굴착 장비 없이도 소음과 진동, 토사 유출을 최소화하면서 견고한 철탑 기초를 완성할 수 있습니다. 철탑 부재 역시 헬기나 소형 케이블카로 실어 나를 수 있게 규격별로 분할 제작한 뒤 정상에서 아래부터 차례로 조립합니다.
헬기와 장력이 만든 공중 연선 작업의 원리
진짜 난관은 철탑을 세운 후 산과 산 사이에 걸어야 하는 막대한 무게의 본선 전선입니다. 765kV 송전선은 한 상당 전선을 6가닥씩 묶어 사용하므로 무게가 매우 무겁습니다. 이 고중량 전선을 계곡 바닥에 끌지 않고 공중에 띄워 건너편 철탑까지 연결하는 기술이 바로 연선(가선) 작업입니다.
계곡을 가로질러 전선을 연결할 때는 산을 오르는 대신 양쪽 봉우리에 장비를 설치하고 일정한 장력을 유지하며 공중으로 전선을 띄워 보냅니다.

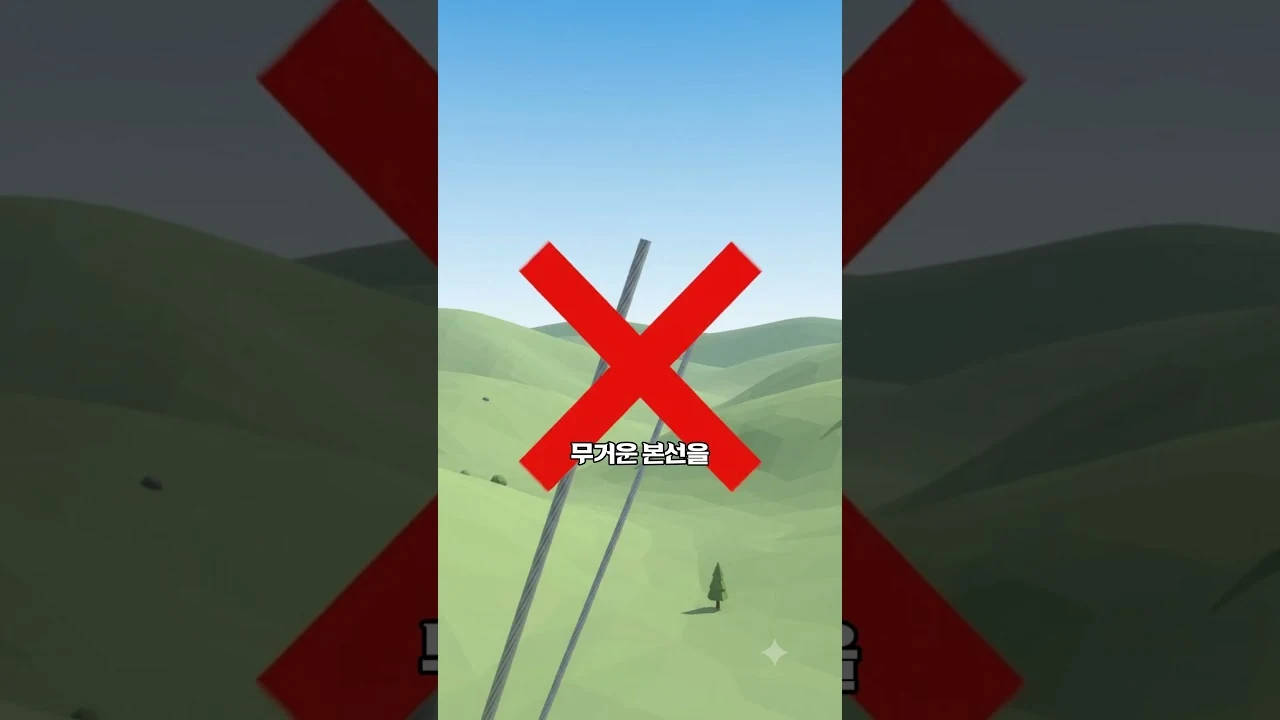

해결책은 발상을 완전히 전환하는 데 있습니다. 처음부터 무거운 본선을 끌고 건너가는 것이 아니라, 가벼운 메신저 와이어(Messenger Wire)를 헬기로 먼저 걸어 반대편 철탑까지 연결하는 방식입니다. 그 후 이 가는 메신저 와이어 끝에 두꺼운 본선을 연결하고, 한쪽 '드럼장'에서 전선을 풀어주는 동시에 반대쪽 '엔진장'에서 와이어를 강하게 당깁니다.
양쪽 장비가 정확한 장력을 유지하며 당기고 풀어주기 때문에, 전선은 땅이나 계곡 바닥에 닿지 않은 채 공중에서 정교하게 건너갑니다. 765kV 급 공사에서는 이 드럼장과 엔진장 부지 크기만 30m×80m에 달할 만큼 정밀한 수평 장력 제어가 이뤄집니다.
현장에서 확인하는 공학 기법과 사회적 합의의 의의
이 공법이 실제 활용된 대표적 사례가 바로 울진에서 가평을 잇는 국내 최장 송전선로 건설 사업입니다. 동해안 발전소의 전력을 수도권으로 전달하기 위해 2000년대부터 추진된 이 사업은 경북, 강원, 경기 등 3개 도를 관통합니다.
가평과 울진을 가로지르는 송전 선로는 산악 지형을 따라 공중으로 정교하게 이어집니다.
이 과정에서 발생한 주민 반발과 환경적 대립을 조정하기 위해 기술 사양 자체를 대폭 변경했습니다. 기존 교류 765kV 방식에서 직류(HVDC) 500kV 방식으로 전환하고, 철탑 높이도 100m에서 75m 수준으로 낮췄습니다. 산 위에 철탑을 세우는 공학 기술보다, 그 산 아래 살아가는 주민들과 사회적 합의를 이뤄내는 과정이 훨씬 많은 시간과 노력을 요구한다는 사실을 보여줍니다.
결국 산꼭대기 송전탑은 억지로 산을 깎아 만든 결과물이 아니라, 자연 훼손을 최소화하려는 공학적 역발상과 정교한 장력 제어 기술, 그리고 사회적 합의가 어우러져 만들어진 결실입니다.
FAQ
송전탑 자재는 산 정상까지 어떻게 운반하나요?
공사용 도로를 내는 대신, 헬기나 소형 케이블카로 운반할 수 있도록 부재를 작은 크기로 분할 수송한 뒤 산 정상에서 차례대로 조립합니다.
무거운 전선을 계곡 사이로 어떻게 바닥에 닿지 않고 연결하나요?
헬기로 가벼운 메신저 와이어를 먼저 반대편까지 걸어 놓은 뒤, 한쪽 드럼장과 반대쪽 엔진장이 장력을 조절하며 끌어당기는 연선 공법을 이용해 공중에 띄운 상태로 연결합니다.
마이크로파일 기초 방식의 장점은 무엇인가요?
지름 30cm 이하의 작은 구멍을 뚫고 강재를 삽입하므로 대규모 굴착 작업 없이 소형 장비만으로 소음과 진동, 산림 훼손을 최소화하며 철탑 기초를 시공할 수 있다는 점입니다.
