- 1990년대 초 지하철 5호선 여의나루~마포 구간은 여의도의 고가 부지 부족과 한강의 거대한 수압 때문에 기존 철교나 단순 강바닥 굴착 방식을 쓸 수 없었습니다.
- 공사팀은 강바닥 아래 20m 지점의 편마암 암반층을 뚫고, 차수재 주입과 콘크리트 보강을 반복하여 수압을 견디는 국내 최초 하저터널을 1996년에 완성했습니다.
- 자연의 수압을 힘으로 억누르기보다 두터운 바위층 자체를 천장 구조체로 역이용한 이 역발상은 서울 도시철도 기술의 결정적인 전환점이 되었습니다.
매일 수십만 명의 시민을 싣고 한강을 건너는 서울 지하철 5호선 여의나루역과 마포역 사이에는 눈에 보이는 다리가 없습니다. 열차가 지상이 아닌 강바닥 밑으로 달리기 때문입니다. 1990년대 초까지만 해도 서울 지하철은 2호선 잠실철교·당산철교, 4호선 동작대교처럼 지상으로 올라와 다리를 타고 한강을 건넜습니다. 하지만 5호선은 국내 최초로 강 밑 바위를 뚫고 지나가는 1.3km 하저터널을 완성하며 한강 횡단 방식의 패러다임을 바꿨습니다.
왜 '하저터널'이라는 공학적 개념에 주목해야 하는가
도시 지하철 노선을 계획할 때 강을 건너는 가장 직관적인 방법은 교량을 건설하는 것입니다. 하지만 도심의 밀도가 극도로 높아지거나 지형적 제약이 겹치면 다리를 놓는 방식은 한계에 부딪힙니다.
하저터널(Subaqueous Tunnel)은 물밑 지반을 뚫거나 통과시켜 물길 아래로 이동 통로를 만드는 토목 기술입니다. 이는 단순히 강 아래에 관을 묻는 작업이 아니라, 강물의 무거운 수압과 끊임없이 들이치는 지하수를 완벽히 통제하는 고도의 구조 공학입니다. 한강 아래로 지하철을 통과시킨 5호선의 사례는 물리적 한계를 정면으로 누르지 않고 자연 지질 구조를 역이용한 대표적인 기술적 전환점입니다.
하저터널 공법의 명확한 정의와 구조적 원리
하저터널 공법을 이해하려면 강바닥 흙층과 그 아래 깊은 곳에 위치한 암반층의 차이를 파악해야 합니다. 강바닥 바로 아래는 샌드위치처럼 모래와 자갈, 젖은 흙이 엉켜 있어 지지력이 약합니다.

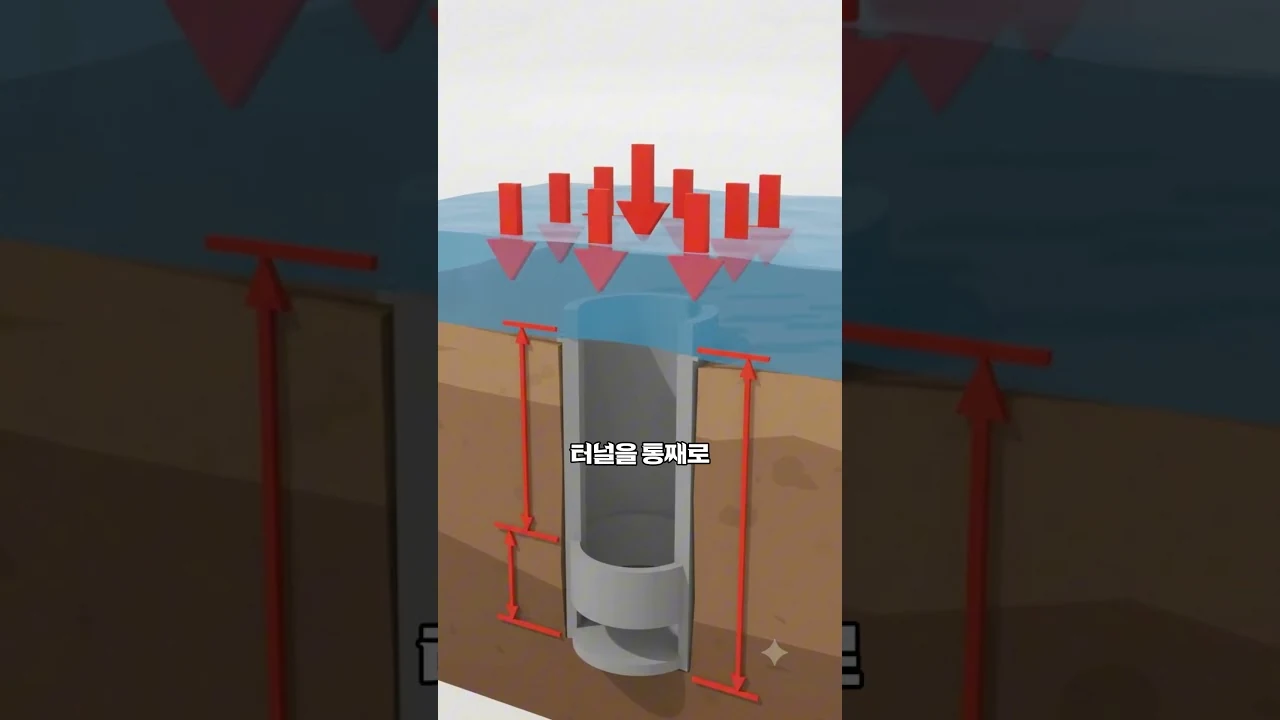

지반이 약한 강바닥을 피해 더 깊은 곳의 암반을 뚫는 것이 하저터널 공사의 핵심이었습니다.
반면 한강 바닥 표면에서 약 20m 남짓 내려가면 흙층이 끝나고 견고한 편마암 암반층이 등장합니다. 5호선에 적용된 하저터널 공법은 강바닥의 약한 흙을 파내는 것이 아니라, 그 아래 깊숙이 자리 잡은 바위층 속에 터널을 파 들어가는 방식입니다. 즉, 20m 두께의 단단한 바위 자체가 거대한 천장이자 자연 방파제 역할을 하도록 만들어 수압과 수량의 압박을 구조적으로 차단합니다.
다리 건설이나 단순 강바닥 굴착과의 차이점
많은 분이 반문할 수 있습니다. "그냥 강 위에 철교를 하나 더 세우거나, 강바닥 흙을 얕게 파서 관을 묻으면 되지 않냐고요?" 하지만 당시 5호선 여의나루~마포 구간은 세 가지 절박한 딜레마에 처해 있었습니다.
첫째, 여의도 구간은 이미 금값이 된 토지 사정 때문에 지하철이 지상으로 올라와 다리로 연결될 공간이 전혀 없었습니다. 둘째, 이미 교량이 빽빽하게 들어선 한강에 철교를 더 지으면 선박 운항이 막히는 데다 양쪽 땅을 매입할 예산도 부족했습니다. 셋째, 그렇다고 강바닥 바로 밑 흙층에 관을 묻기에는 한강의 모래와 자갈 지층에서 파는 족족 지하수가 콸콸 밀려들었습니다.
진짜 문제는 강바닥 바로 아래를 파낼 경우 위에서 짓누르는 수십만 톤 한강물의 무게였습니다. 틈이 조금이라도 벌어지면 수압으로 인해 터널 전체가 무너지거나 강물이 터널 안으로 쏟아져 들어올 위험이 컸습니다. 이 때문에 기존의 단순 굴착이나 교량 방식 대신, 완전히 다른 깊이와 공법을 채택해야만 했습니다.
지하철 5호선 여의나루~마포 구간의 실제 적용 사례
우리나라에서 강 밑으로 지하철 터널을 뚫어본 경험이 단 한 번도 없던 1990년대 초, 공사팀은 발상을 뒤집어 20m 아래 편마암 암반층으로 내려갔습니다.

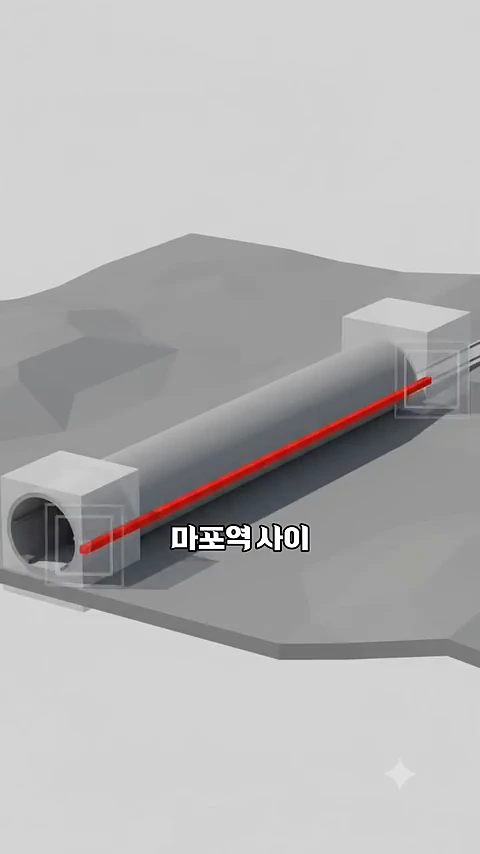

강바닥의 무른 지층을 피해 견고한 암반층을 공략한 5호선의 하저터널 구간입니다.
물론 단단한 편마암층이라 하더라도 세월의 풍화로 곳곳에 미세한 균열과 틈새가 존재했습니다. 공사팀은 굴진 방향의 앞쪽 암반 틈새에 시멘트 풀(그라우팅 차수재)을 미리 강하게 주입하여 물길을 막은 뒤, 바위를 조금씩 뚫고 나갔습니다. 뚫어낸 자리는 곧바로 두꺼운 콘크리트로 감싸 벽체를 보강했습니다. '파고, 막고, 감싸는' 정밀한 공정을 하루에 수 미터씩 신중하게 반복한 끝에, 1996년 약 1.3km 길이의 여의나루~마포 하저터널이 안전하게 개통되었습니다.

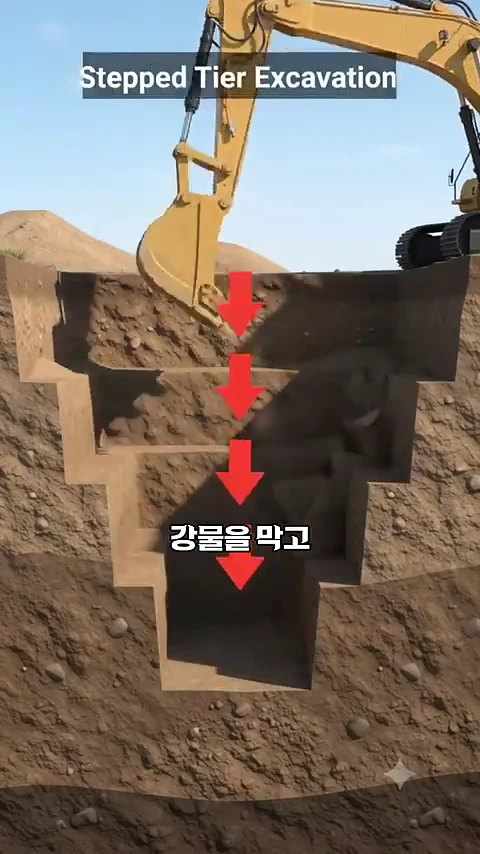

지하층의 흙을 계단식으로 걷어내며 암반층까지 안정적으로 접근해 나가는 과정을 시각화했습니다.
재미있는 점은 5호선이 한강을 두 번째로 건너는 광나루역과 천호역 사이 구간에서는 강물을 막아두고 위에서 파 내려가는 '가물막이(Cut-and-Cover)' 공법을 사용했다는 사실입니다. 동일한 노선이라도 지형과 수심, 지질 조건에 따라 서로 다른 최적의 토목 기술을 적용한 셈입니다.
공학적 역발상을 현실 결정에 응용하는 관점
5호선 한강 하저터널은 기술적 딜레마를 극복하는 명쾌한 시사점을 제공합니다. 풀리지 않는 문제에 봉착했을 때 억지로 힘을 써서 장애물을 눌러 덮으려 하면 위험과 비용이 기하급수적으로 증가합니다.
대신 문제의 근본적인 원인을 분리하고 시선을 아래로 내려 물과 흙 대신 자연 암반을 구조물로 역이용한 발상의 전환이 성공을 끌어냈습니다. 오늘날 지하철 5호선을 타고 여의나루에서 마포로 이동하는 2분 남짓한 시간 동안, 승객들의 머리 위에는 한강물과 강바닥 모래, 그리고 20m의 든든한 바위 천장이 얹혀 있습니다. 강 밑을 직접 파는 대신 강 밑의 바위를 뚫기로 한 역발상, 5호선 하저터널은 이렇게 탄생한 겁니다.
FAQ
지하철 5호선은 왜 다른 노선처럼 한강 다리를 만들지 않았나요?
여의도 인근의 비싼 부지 비용 때문에 지하철이 지상으로 올라올 공간이 없었고, 한강 내 기존 교량 밀집으로 인한 선박 운항 방해 및 양쪽 부지 매입 예산 한계 때문에 다리 신설이 불가능했습니다.
한강 바닥의 물이 터널 안으로 새어 들지 않는 원리는 무엇인가요?
강바닥 흙층 아래 20m 지점의 단단한 편마암 암반층 속을 뚫었기 때문입니다. 암반 틈새에는 미리 시멘트 풀을 주입해 물길을 차단하고, 뚫은 직후 콘크리트로 벽면을 단단히 감싸 수압을 막았습니다.
5호선 광나루~천호 구간도 동일한 터널 공법으로 만들어졌나요?
아닙니다. 여의나루~마포 구간은 암반을 뚫는 암반 터널 공법을 썼지만, 광나루~천호 구간은 강물을 가로막고 위에서 파 내려가는 가물막이 공법을 적용했습니다.
