- 다리는 계절에 따른 기온 변화로 수십 센티미터까지 팽창하고 수축하기 때문에 구조적인 틈이 반드시 필요합니다.
- 빈틈으로 인한 노면 단절과 일체화에 따른 균열 문제를 해결하기 위해 서로 맞물리는 핑거형 신축이음장치를 적용합니다.
- 차량 하중과 충격으로 마모가 잦은 부위인 만큼 최근에는 도로 통제 시간을 줄이는 모듈형 교체 공법으로 진화하고 있습니다.

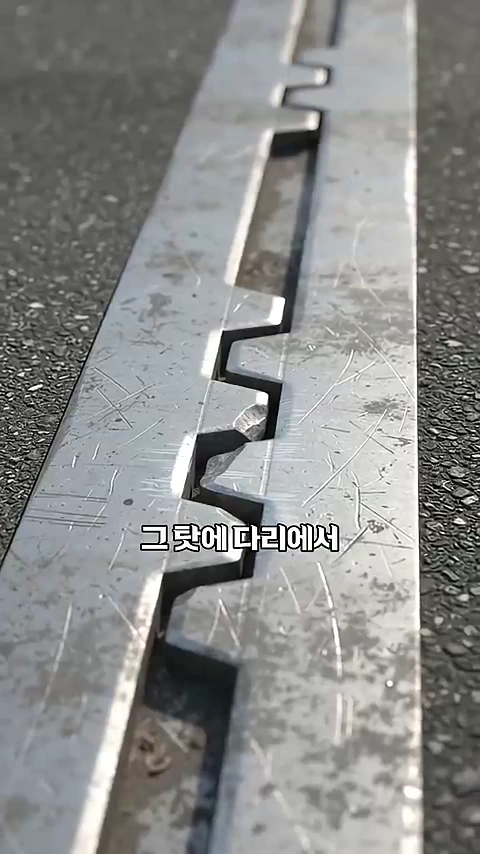

한강 다리를 건너다 보면 도로 바닥이 뚝 끊긴 자리에 톱니 모양으로 맞물린 쇠빗살을 마주하곤 합니다. 얼핏 보면 다리에 금이 가거나 부실 공사로 틈이 벌어진 듯 보이지만, 이 틈은 계절과 기온 변화에 따라 늘어나고 줄어드는 다리를 보호하기 위해 일부러 설계해 둔 공학적 장치입니다.
이 틈을 메우는 쇠빗살의 정식 명칭은 '신축이음장치(Expansion Joint)'입니다. 거대한 다리가 자연의 물리 법칙 앞에서 부서지지 않고 온전히 제 역할을 다하도록 지탱하는 핵심 부품입니다.
왜 교량에는 의도적인 틈이 필요할까요?
다리는 단단한 강철과 콘크리트로 시공되지만, 기온 변화 앞에서는 끊임없이 움직입니다. 무더운 여름에는 팽창하고, 매서운 추위가 닥치는 겨울에는 수축합니다. 강철 교량은 설계 단계에서부터 위아래 80도에 달하는 극단적인 온도 차를 견디도록 계산됩니다. 얼음물과 뜨거운 목욕물 온도 차의 두 배에 육박하는 수준입니다.
기온 변화에 따른 팽창량은 교량 길이가 길어질수록 늘어납니다. 늘어난 상판은 맞닿은 교각을 거세게 밀어붙이고, 수축할 때는 반대로 주변 구조물을 강하게 끌어당깁니다. 실제로 과거 한 수로 교량에서는 설계와 시공에 결함이 없었음에도 일정 간격마다 균열이 생기고 교각까지 파손이 번진 사례가 있었습니다. 보수를 거듭해도 파손이 반복되었는데, 다리가 계절에 맞춰 움직일 여유 공간이 부족했던 것이 근본적인 원인이었습니다.
흔히 저지르는 오해: 빈틈을 메우거나 비워 두면 어떻게 될까요?

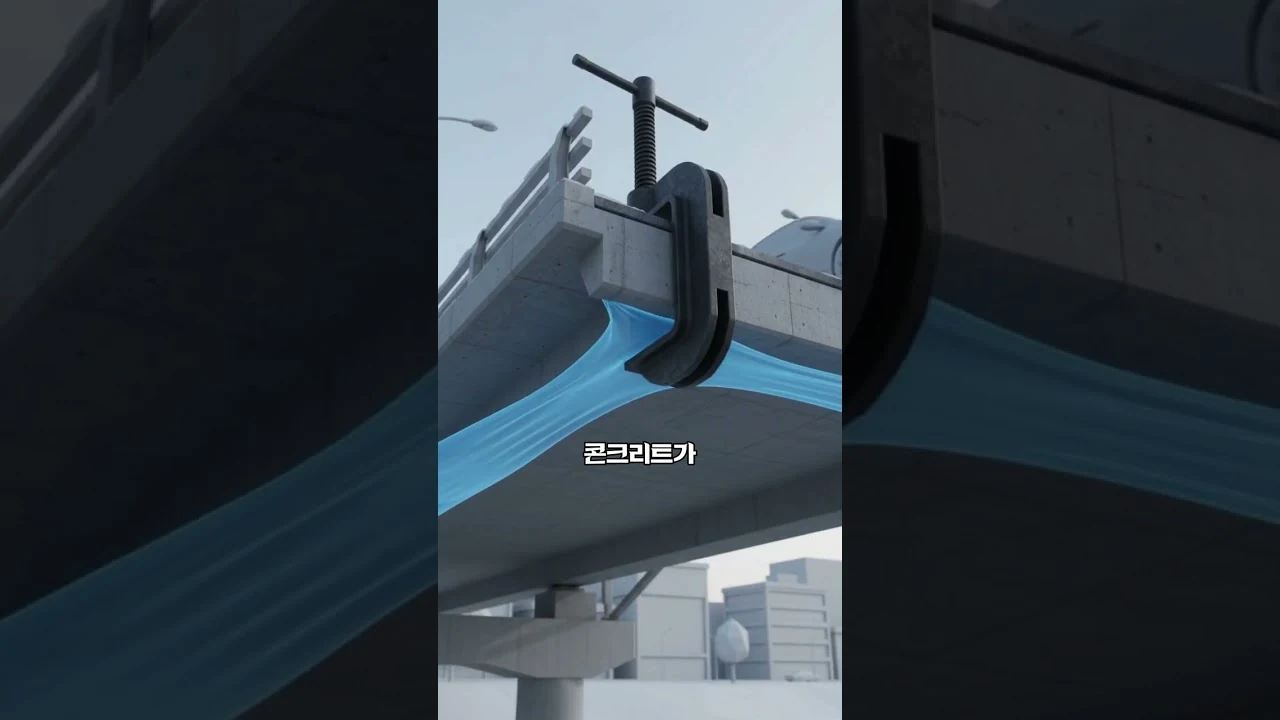

그렇다면 '처음부터 틈새 없이 콘크리트로 단단히 이어 일체형으로 만들면 되지 않느냐'고 반문할 수 있습니다. 하지만 이런 방식은 겨울철 치명적인 사고를 부릅니다. 다리가 수축할 때 양끝을 억지로 붙잡아 두면 구조물 내부에 강력한 인장력(잡아당기는 힘)이 발생합니다. 콘크리트는 누르는 압축력에는 강하지만 당기는 힘에는 매우 취약하기 때문에 상판 전체가 쉽게 갈라져 파괴되고 맙니다.

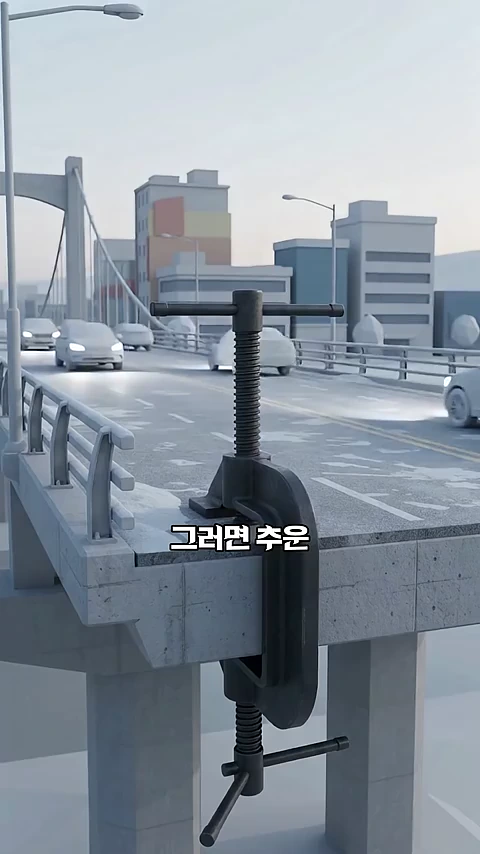

다리가 수축하는 추운 날씨에 이음새를 강제로 고정한다면 어떤 일이 벌어질까요?
반대로 상판이 자유롭게 움직이도록 틈을 그대로 비워 두는 것 역시 불가능합니다. 틈이 크게 벌어지는 겨울철에는 차량 바퀴가 빠지면서 대형 사고로 이어질 수 있기 때문입니다. 다리는 수축과 팽창을 흡수할 틈이 반드시 필요하면서도, 주행 도로는 결코 끊겨서는 안 되는 진퇴양난의 모순을 안고 있는 셈입니다.
엇갈린 빗살이 모순을 해결하는 원리: 핑거형 신축이음

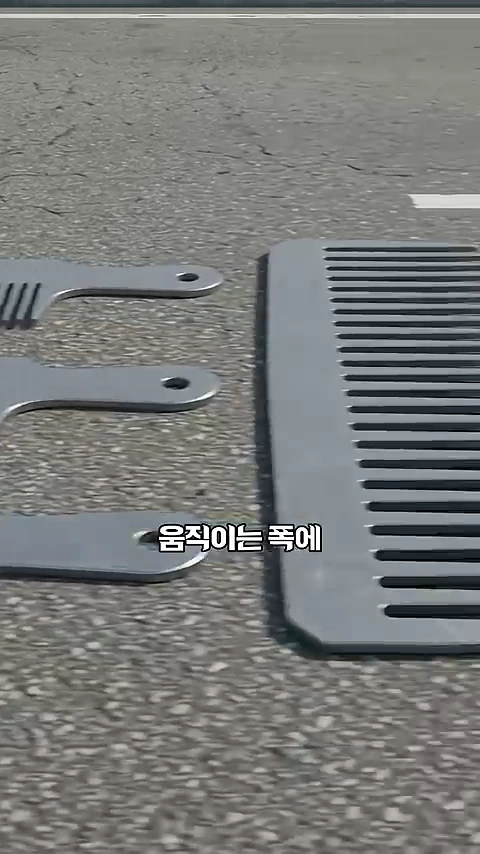

이 구조적 딜레마를 명쾌하게 풀어낸 방식이 손가락처럼 맞물리는 '핑거(Finger)형 신축이음'입니다. 끊어진 틈 양쪽에 빗살 모양의 강판을 마주 보게 설치하고, 각 빗살이 서로 교차하며 엇갈려 들어가도록 배치하는 구조입니다.
교량의 상판이 기온 변화에 따라 유연하게 움직일 수 있도록 돕는 신축이음장치의 원리입니다.
원리는 단순하면서도 정교합니다. 다리가 열을 받아 늘어나면 양쪽 빗살이 서로의 틈새로 깊숙이 파고들고, 날씨가 추워져 상판이 줄어들면 빗살이 바깥쪽으로 빠져나옵니다. 다리가 팽창하든 수축하든 두 빗살은 항상 겹쳐진 면을 유지하므로 차량 바퀴는 언제나 견고한 철판 위를 딛고 안전하게 지나갈 수 있습니다. 틈을 두어 구조물을 지키면서도 도로의 연속성을 온전히 확보한 역발상인 셈입니다.
빗살의 길이는 교량이 실제로 늘어나고 줄어드는 변위 폭에 맞춰 결정됩니다. 현장에서 널리 쓰이는 규격 중에는 최대 50cm까지 벌어지고 좁혀지는 변위를 거뜬히 수용하는 제품도 있습니다. 30cm 자 한 개 반에 달하는 큰 움직임을 흡수하는 셈입니다. 변위가 이보다 훨씬 큰 초대형 교량에는 여러 줄의 강재를 배열하는 레일 방식을 쓰기도 하지만, 핑거형은 주행 시 충격 소음이 훨씬 적어 도심 교량에 널리 적용됩니다.
유지보수의 현실: 밟히고 깎이는 소모품의 관리
아무리 뛰어난 설계라 해도 신축이음장치는 다리에서 가장 가혹한 환경에 놓입니다. 수많은 차량과 중대형 화물차가 하루에도 수만 번씩 내리치는 충격을 고스란히 받아내기 때문입니다. 그 결과 신축이음부는 교량 전체를 통틀어 가장 빈번하게 파손되는 대표적인 소모성 부위로 꼽힙니다.
무거운 차량이 끊임없이 지나다니는 만큼 핑거형 신축이음도 결국 닳고 깎이는 소모품이 됩니다.
과중한 하중 탓에 강판을 고정한 앵커 볼트가 풀리거나, 주변부를 채운 무수축 모르타르 및 콘크리트 포장이 먼저 부서지는 일이 흔합니다. 과거에는 이를 보수하기 위해 주변 노면을 통째로 깨부수느라 극심한 교통 정체를 빚곤 했습니다. 최근에는 상판 전체를 뜯어내지 않고 마모된 강판과 파손 부위만 모듈식으로 신속히 교체하는 기술이 도입되어 도로 통제 시간을 크게 단축하고 있습니다.
아울러 지진으로 인한 비틀림 충격을 흡수하도록 힌지(경첩) 구조를 결합하거나 곡선 교량의 다각도 변위를 정밀히 계산해 시공하는 등 교량 안전 기술은 꾸준히 진화하고 있습니다. 붙이면 깨지고 비워 두면 바퀴가 빠진다는 구조적 딜레마를 역이용한 이 톱니 틈은, 끊어 놓아야 비로소 온전히 이어질 수 있다는 토목공학의 지혜를 잘 보여줍니다.
FAQ
다리 틈이 벌어지면 겨울철에 안전한가요?
신축이음장치는 겨울철에 다리가 최대로 수축하더라도 양쪽 빗살이 일정 깊이 이상 맞물려 있도록 설계됩니다. 틈새가 넓어지더라도 차량 바퀴가 빠지지 않고 매끄럽게 통과할 수 있습니다.
신축이음장치 위를 지나갈 때 '덜컹'거리는 소리가 나는 이유는 무엇인가요?
아스팔트 노면과 금속 빗살판 사이에 미세한 높낮이 차이가 있고 차량 하중이 순간적으로 가해지면서 충격음이 발생합니다. 핑거형 장치는 일자형 강재 방식보다 이러한 충격과 주행 소음을 크게 줄여 준 구조입니다.
모든 다리에 반드시 쇠빗살 모양의 틈을 설치해야 하나요?
신축량이 매우 작은 짧은 단경간 교량은 신축이음장치 없이 일체식 교량으로 시공하기도 합니다. 다만 한강 다리처럼 길이가 긴 장대 교량은 수십 센티미터에 달하는 변위가 발생하므로 신축이음장치 설치가 필수입니다.
