- 겨울철 건물 균열을 일으키는 주원인은 단순한 물의 팽창이 아니라 모세관 현상으로 자라나는 얼음 렌즈의 서리융기 현상입니다.
- 건축과 토목에서는 1m²당 190톤이 넘는 얼음의 힘과 맞서는 대신 겨울에도 얼지 않는 한계선인 동결심도 아래에 기초를 묻어 안전을 확보합니다.
- 현대 건축은 땅을 무작정 깊게 파는 방식을 넘어 지표면을 단열재로 감싸 동결선 자체를 끌어올리는 얕은 단열기초 같은 역발상 공법으로 발전했습니다.
추운 강원 산간 지역으로 갈수록 크기와 모양이 똑같은 집이라도 유독 땅을 깊게 파서 기초 바닥을 앉힙니다. 흙을 더 퍼내고 콘크리트를 대량으로 쏟아부어야 하는 비용 부담에도 불구하고 깊은 기초를 고집하는 이유는 겨울마다 땅속에서 자라나 건물을 들어 올리는 얼음 때문입니다.
건축과 토목에서 건물의 안전을 지키기 위해 가장 먼저 계산하는 기준이 바로 동결심도(동결깊이)입니다. 땅이 겨울철 추위로 인해 얼어붙는 최대 깊이를 파악하고 그 아래에 기초를 묻는 공학적 원리를 살펴보겠습니다.
1. 단순히 물이 얼어서 땅이 부푸는 것이 아닙니다
흔히 흙 속에 스며든 물이 얼어 부피가 약 9% 늘어나기 때문에 땅이 솟구친다고 생각하기 쉽습니다. 하지만 이는 현상의 절반만 설명한 것에 불과합니다.

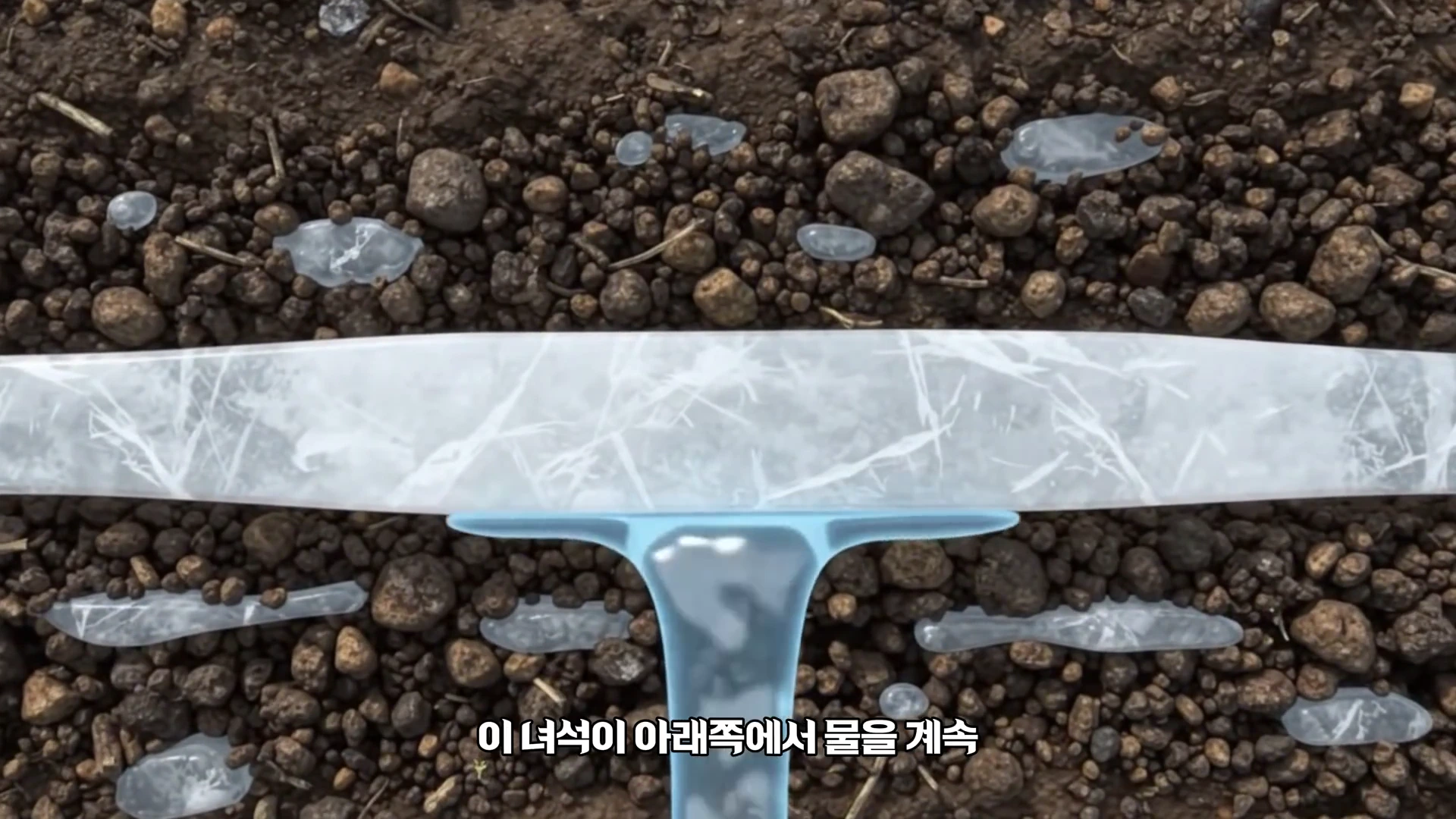

흙 속에 생긴 얇은 얼음층인 얼음 렌즈가 주변 물을 끌어당겨 부피를 키우며 지면을 밀어 올리는 과정을 보여줍니다.
1920년대 말 미국의 지질학자 스티븐 테이버는 물 대신 얼면 부피가 줄어드는 액체인 벤젠을 흙에 적셔 얼리는 실험을 진행했습니다. 놀랍게도 부피가 줄어야 할 흙이 여전히 위로 부풀어 올랐습니다. 진짜 원인은 단순 팽창이 아니라 얼음 렌즈(Ice Lens)의 형성에 있었습니다.

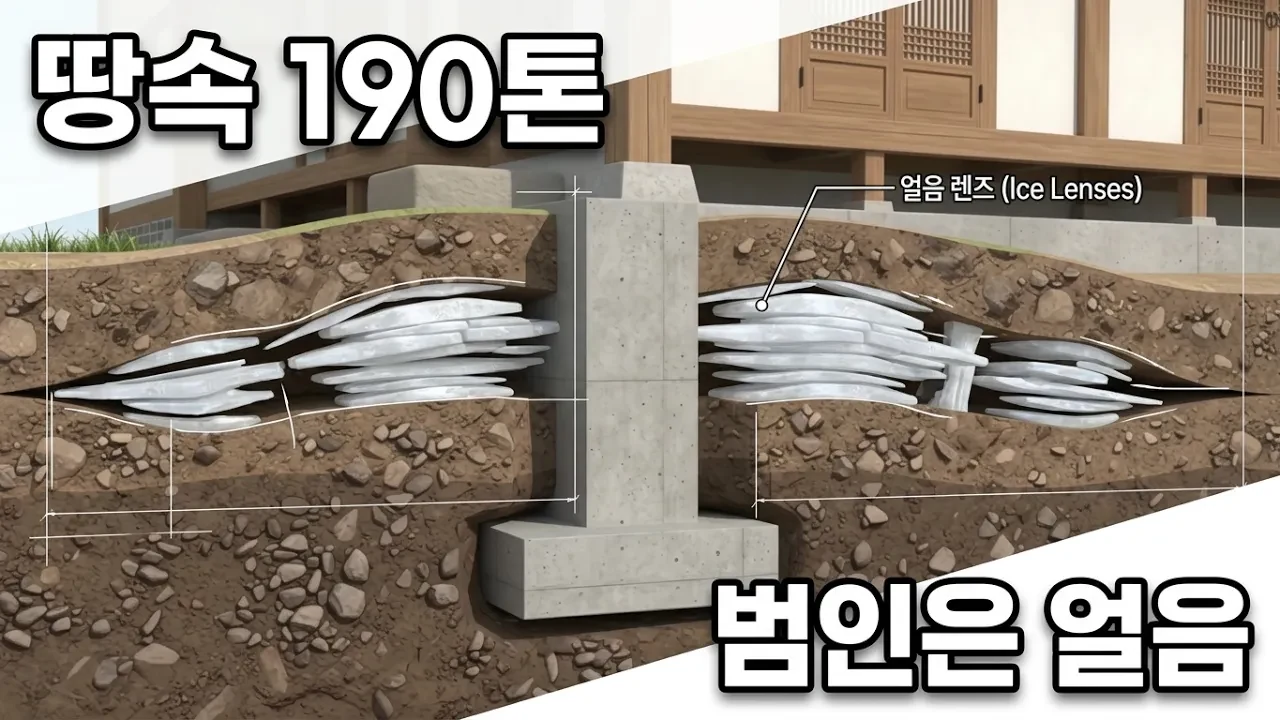

흙 속에 미세한 얼음판이 생기면 모세관 작용으로 지하의 물을 지속해서 빨아올리며 층층이 얼음 덩어리를 키워갑니다. 이 얼음 렌즈가 지표면을 밀어 올리는 현상을 동상(서리융기)이라고 부릅니다. 겨울철 집 밑에서 얼음이 자라면 건물이 들리고, 봄이 되어 얼음이 녹으면 흙이 물러져 집이 주저앉으면서 벽체에 심각한 균열이 발생하게 됩니다.
2. 엄청난 힘과 싸우는 대신 얼음이 없는 곳으로 내려가는 동결심도
건물이 들썩이지 않도록 무거운 하중으로 눌러버리면 해결될 것 같지만, 자연의 힘은 상상을 초월합니다. 얼어붙는 흙 속에 기둥을 묻고 밀어 올리는 힘을 측정한 실험에서는 1m²당 190톤을 초과하는 압력이 측정되었습니다. 집의 무게로 억누를 수 있는 수준이 아닙니다.

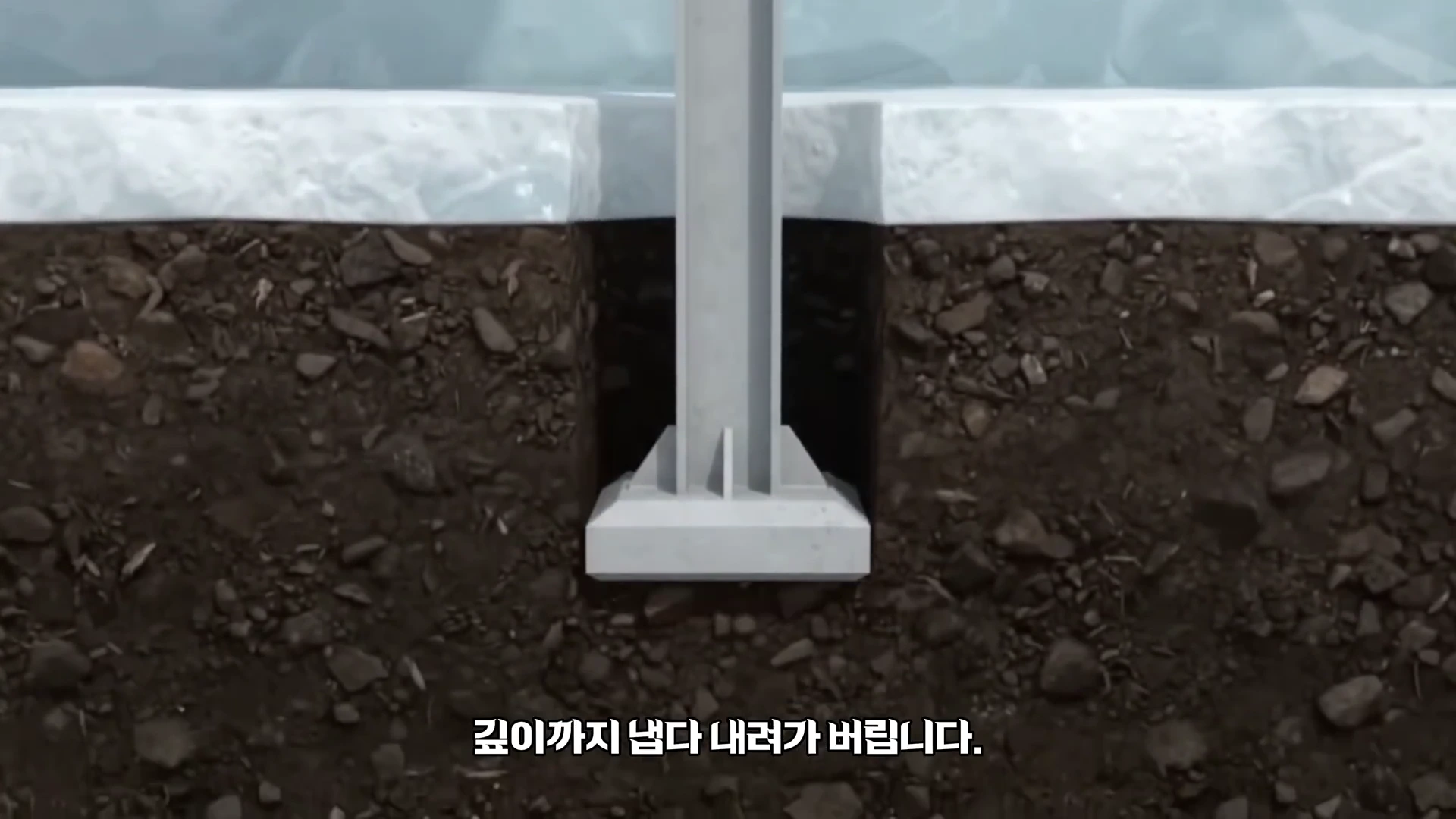

얼음이 생성되지 않는 안정적인 깊이까지 기초를 내려 건물의 균형을 유지합니다.
여기서 공학은 발상을 뒤집습니다. 얼음의 거대한 팽창력과 힘겨루기를 하는 대신, 얼음이 도달하지 못하는 깊이까지 내려가 기초를 앉히는 방식을 택한 것입니다.
땅은 지표면에서부터 아래로 차례대로 얼어 내려가며, 아무리 혹독한 겨울이라도 얼 수 있는 깊이에는 한계가 존재합니다. 이 얼지 않는 경계선이 바로 동결심도입니다. 동결심도 아래에 기초 바닥을 지지하면 지표면 근처의 흙이 얼음 렌즈로 인해 아무리 부풀어 올라도 집 전체를 떠받치는 기초는 미동도 하지 않습니다.
동결 깊이는 영하의 추위가 며칠 동안 지속되었는지를 누적 계산한 동결지수를 바탕으로 산정됩니다. 한국의 경우 30년 치 최저 기상 기록 등을 분석한 동결지수 지도를 기준으로 지역별 기초 깊이를 정합니다.
3. 선조들의 지혜와 도로 공학의 동상방지층
얼음 렌즈는 입자가 고운 실트질 흙에서 물을 쉽게 빨아올려 가장 활발하게 자랍니다. 따라서 얼음이 자랄 수 있는 물리적 통로를 차단하는 것도 훌륭한 해법이 됩니다.
- 전통 한옥의 적심: 한옥은 기둥을 땅에 직접 박지 않고 주춧돌 밑에 구덩이를 판 뒤 깨진 돌을 채워 다진 '적심' 기초를 두었습니다. 굵은 자갈 사이의 큰 틈은 미세한 흙과 달리 모세관 현상으로 물을 빨아올리지 못하므로 얼음이 팽창할 조건을 원천 차단했습니다.
- 도로의 동상방지층: 현대 도로 공사에서도 포장면 아래에 자갈과 모래로 구성된 동상방지층을 설치합니다. 물길을 끊어 도로가 겨울철마다 울퉁불퉁하게 솟아오르는 파손을 막아줍니다.

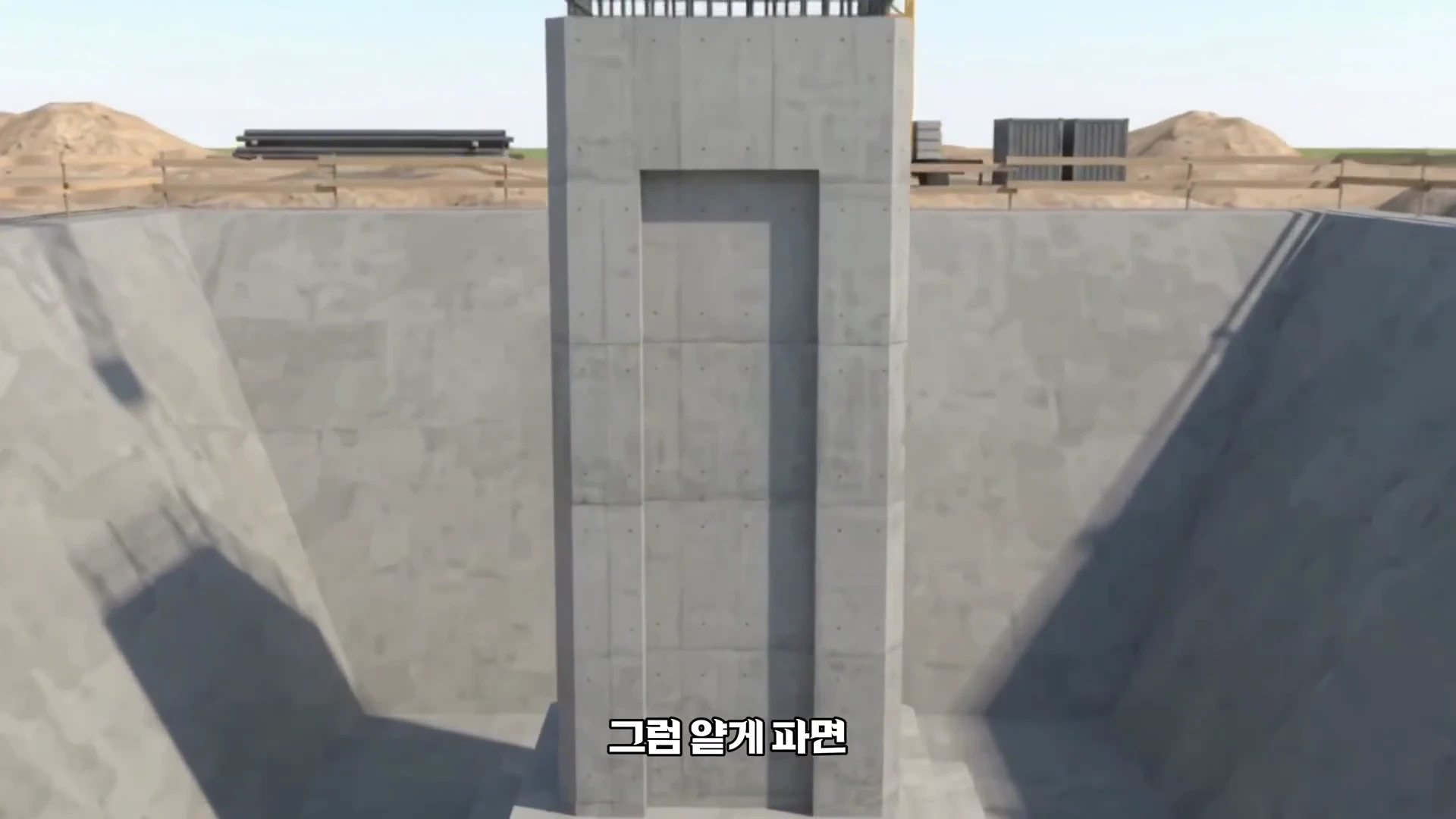

얼음의 팽창력을 피하기 위해 땅을 깊게 파서 기초를 다지는 공학적 설계를 보여줍니다.
4. 땅을 덮어 깊이를 줄이는 역발상, 얕은 단열기초
기초를 깊게 파는 것은 안전하지만 굴착량과 콘크리트 타설량이 늘어나 공사비가 크게 상승합니다. 깊이를 줄이려면 어떻게 해야 할까요?
스웨덴의 연구에 따르면 도랑에 눈이 약 65cm 쌓인 곳은 눈이 이불 역할을 하여 지중열 방출을 막아 땅이 전혀 얼지 않았습니다. 현대 건축은 이 원리를 응용해 눈 대신 단열재를 건물 주변 지중에 수평으로 매설하는 얕은 단열기초(FPSF, Frost Protected Shallow Foundation)를 개발했습니다.
건물 주변 지표면의 열 손실을 차단하면 땅속 동결선 자체가 위로 끌어올려집니다. 그 결과 극한의 추위 속에서도 기초 깊이를 40cm 안팎까지 대폭 축소할 수 있게 됩니다. 기초는 동결심도 아래에 있어야 한다는 대원칙을 지키면서도, 단열재를 통해 동결선 자체의 위치를 통제한 공학적 역발상의 결과물입니다.
결국 땅을 깊게 파든, 흙을 자갈로 교체하든, 단열재로 지표를 덮든 핵심은 하나입니다. 겨울의 파괴적인 힘과 정면으로 맞서지 않고 얼음이 닿지 않는 안전한 자리를 확보하는 것, 동결심도 기초는 바로 이러한 원리에서 탄생했습니다.
FAQ
동결심도는 전국 어디서나 동일하게 적용되나요?
아닙니다. 동결심도는 해당 지역의 겨울철 기온과 지속 기간을 반영한 동결지수에 따라 달라집니다. 따라서 기온이 낮은 강원도 산간이나 경기 북부 지역은 남부 해안 지역에 비해 훨씬 깊은 동결심도가 적용됩니다.
얕은 단열기초(FPSF)의 주요 장점은 무엇인가요?
건물 주변 지중에 단열재를 설치해 지중열 방출을 막음으로써 동결선을 지표면 가까이 끌어올립니다. 이를 통해 터파기 깊이와 콘크리트 사용량을 대폭 줄여 공사 기간과 비용을 절감하면서도 동상 피해를 방지할 수 있습니다.
단순히 집을 무겁게 지어서 얼음이 땅을 밀어 올리지 못하게 누를 수는 없나요?
얼음 렌즈가 형성되며 밀어 올리는 서리융기 압력은 1m²당 190톤 이상에 달할 정도로 강력합니다. 일반적인 주택의 자체 하중으로는 이 압력을 억누를 수 없기 때문에 얼음이 얼지 않는 깊이로 기초를 내려야 합니다.
