- 2014년 10월 이순신대교의 극심한 출렁임은 다리 자체의 결함이 아니라 포장 양생용 1.2m 천막이 바람길을 막아 발생한 와류진동 때문이었습니다.
- 일정한 바람이 장애물을 만나 형성된 규칙적인 소용돌이가 교량의 고유 진동수와 일치하면서 약한 바람에도 진동 에너지가 누적되었습니다.
- 구조물을 억지로 보강하는 대신 원인이 된 천막을 철거해 바람길을 되살림으로써 구조적 안전성을 입증하고 유지관리의 핵심 교훈을 남겼습니다.
강풍이 몰아치지도 않은 평온한 날씨에 거대한 현수교가 롤러코스터처럼 위아래로 출렁이는 일이 벌어졌습니다. 2014년 10월 전남 여수와 광양을 잇는 이순신대교에서 일어난 이 소동의 원인은 교량 자체의 붕괴 조짐이 아니었습니다. 다리 난간에 둘러친 높이 1.2m짜리 공사용 천막이 바람길을 막아 와류진동을 일으켰던 공학적 현상이었습니다.
평온한 날씨에도 운전자가 속이 울렁거릴 만큼 다리가 크게 요동치며 불안감을 주었습니다.
왜 교량의 바람길과 진동 메커니즘을 이해해야 하는가
초장대교량은 단순히 차량 하중만 버틴다고 안전한 구조물이 아닙니다. 주탑과 주탑 사이 거리가 1545m에 달하고 주탑 높이가 63빌딩(249m)보다 높은 270m에 이르는 이순신대교 같은 초대형 현수교는 자연의 외력, 특히 공기의 흐름에 극도로 민감합니다.
바람이 강하지 않더라도 공기의 흐름이 왜곡되면 구조물 전체가 통제 불능의 진동에 빠질 수 있습니다. 1940년 미국의 타코마 다리가 시속 68km 수준의 바람에 맥없이 무너져 내린 비극 역시 바람의 세기 자체보다 공기역학적 불안정성 때문이었습니다. 대형 인프라가 주변 유체의 흐름과 어떻게 상호작용하는지 이해하지 못하면 작은 부착물 하나로도 막대한 재난 위험을 마주하게 됩니다.
와류진동(Vortex-Induced Vibration)의 정의와 원리
와류진동이란 바람이나 물 같은 유체가 물체를 지나갈 때 물체 뒤편에 주기적으로 소용돌이(와류)가 생겨나면서 구조물을 특정 방향으로 흔드는 현상입니다.

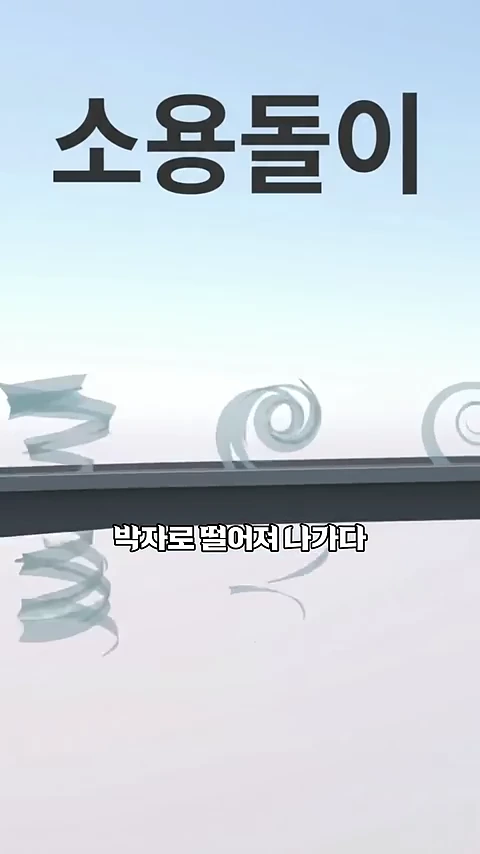

바람이 구조물에 부딪혀 소용돌이가 생기고, 이 소용돌이가 주기적으로 떨어져 나가면서 진동을 유발하는 원리입니다.

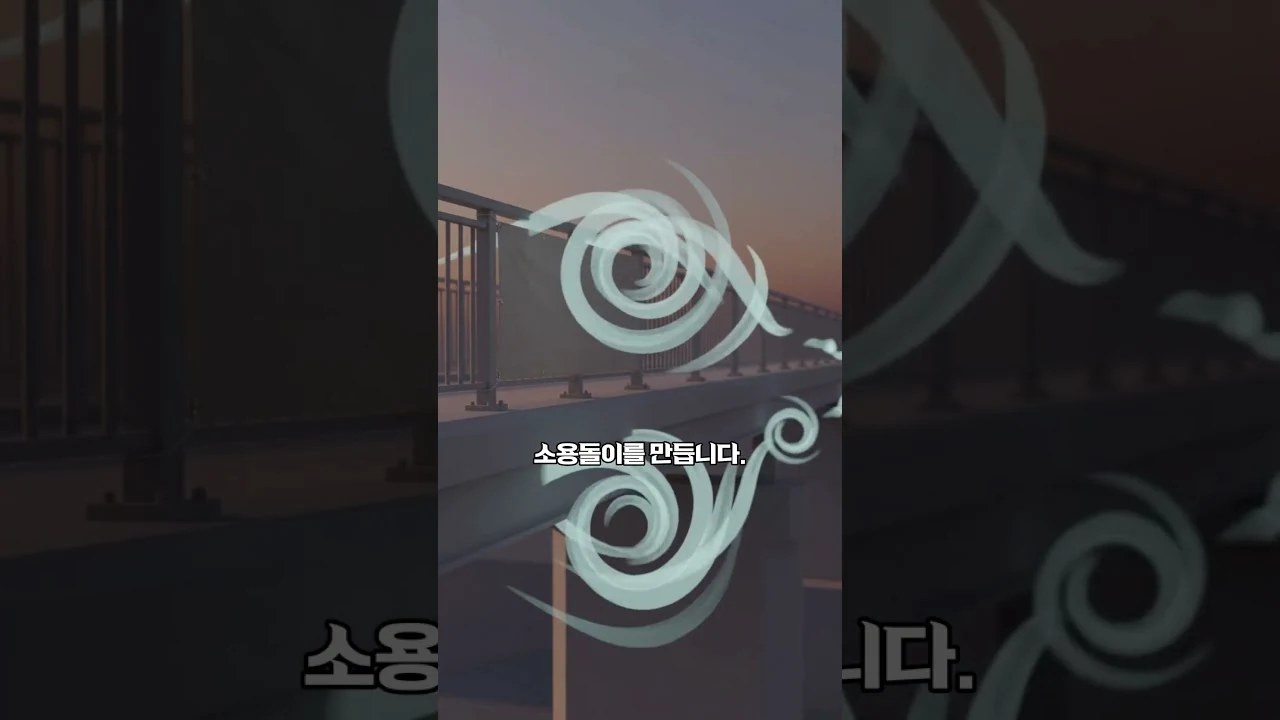

공기가 매끄럽게 빠져나가지 못하고 각진 장애물에 막히면 상단과 하단에서 번갈아 가며 소용돌이가 떨어져 나갑니다. 이때 소용돌이가 떨어져 나가는 박자가 구조물이 가진 고유한 흔들림 주기와 맞아떨어지면 공진 현상이 발생합니다. 태풍처럼 강한 바람이 아니더라도 규칙적인 소용돌이가 주는 약한 힘이 차곡차곡 누적되면서 다리가 한 시간 반 동안 특정한 모양으로 규칙적으로 출렁이게 된 것입니다.
흔히 오해하는 지점: 구조적 결함과 강풍의 착각
당시 많은 이들은 다리 상판에 균열이 생겼거나 주탑이 기울어지는 심각한 부실시공이 일어났다고 생각했습니다. 혹은 바다 한가운데서 기록적인 돌풍이 불어닥쳤을 것이라 짐작하기도 했습니다.
하지만 진짜 문제는 교량 본체가 아닌 난간에 임시로 덧댄 부속물이었습니다. 엑스포 당시 임시 포장했던 아스팔트가 갈라져 재포장 공사를 진행하던 중이었는데, 날씨가 쌀쌀해지자 새 포장이 잘 굳도록 난간 양쪽에 길이 2.26km, 높이 1.2m짜리 방풍 천막을 쳤던 것입니다. 본래 유선형으로 설계되어 바람을 자연스럽게 흘려보내던 다리 상판이 천막으로 인해 거대한 벽으로 둔갑하며 공기 흐름을 깨뜨렸습니다.
발상을 뒤집어 바람길을 비워 준 해결책
다리가 흔들리면 보통 구조물을 더 단단하게 덧대거나 굳혀야 한다고 생각하기 쉽습니다. "다리를 더 튼튼하게 보강하면 되지 않냐고요?" 그러나 이순신대교 상판은 애초에 정밀한 풍동 실험을 거쳐 바람을 부드럽게 넘기도록 깎아 만든 최적의 단면이었습니다. 다리 자체에는 손댈 곳이 없었던 셈입니다.

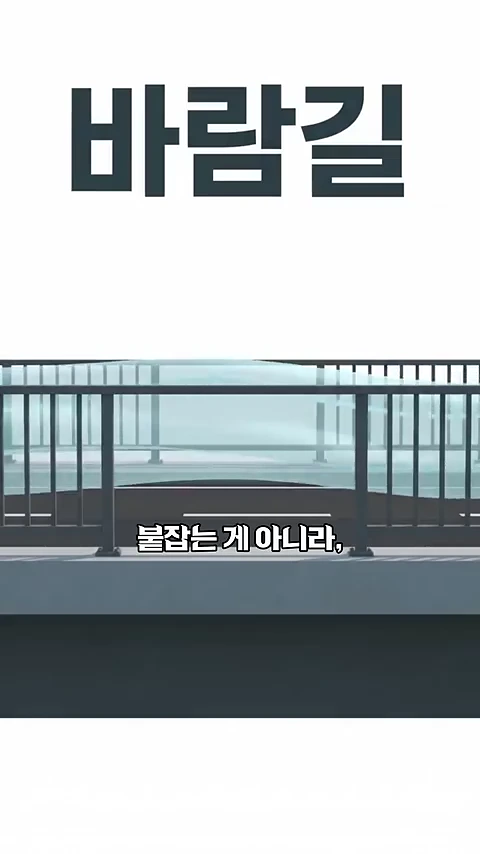

바람을 억지로 막기보다 흐름을 원활하게 열어주는 것이 구조적 안전을 지키는 핵심입니다.
이에 엔지니어들은 발상을 바꿨습니다. 억지로 다리를 묶어 두는 대신 바람길을 원래대로 복원하는 천막 철거를 단행했습니다. 천막을 걷어내자 공기 소용돌이가 사라지며 출렁임도 거짓말처럼 멈췄습니다. 이후 25톤 화물차 4대(약 100톤)를 올려 주행 시험을 진행하고 내장된 가속도계와 풍속계 데이터를 분석한 결과 다리 구조는 설계 허용 범위 안에서 완벽히 안전한 상태를 유지하고 있었습니다.
구조물을 제어하는 공학적 시각과 적용 기준
이 사건은 거대 구조물을 관리할 때 자연의 힘을 물리적인 힘으로 억누르려 하기보다 공학적 원인을 정확히 짚어 흐름을 터주는 것이 얼마나 중요한지 보여줍니다.
첫째, 유선형 구조물 주변에 가설물을 설치할 때는 사소한 차폐막이라도 유체 흐름을 왜곡할 수 있음을 사전 검토해야 합니다. 둘째, 이상 진동이 감지되었을 때 구조체 자체의 손상 여부뿐 아니라 공기역학적 환경 변화를 분리해서 진단해야 합니다. 멀쩡한 다리를 뜯어고치는 대신 공기의 길을 터준 이순신대교의 대응은 자연의 법칙을 거스르지 않고 통제하는 현대 교량공학의 정수를 보여줍니다.
FAQ
이순신대교가 흔들렸을 때 다리가 붕괴할 위험은 없었나요?
당시 발생한 흔들림은 설계 단계에서 안전하게 버틸 수 있도록 고려된 허용 범위 안의 진동이었습니다. 천막 철거 후 100톤 하중 시험과 풍동 모형 실험을 거쳐 다리 구조 자체에는 아무런 손상이 없음이 확인되었습니다.
왜 강풍이 아닌 평범한 바람에 더 심하게 흔들렸나요?
와류진동은 바람의 절대적인 속도보다 소용돌이가 발생하는 주기와 다리의 고유 진동수가 일치할 때 발생합니다. 오히려 바람이 너무 강하면 소용돌이 주기가 깨져 공진이 일어나지 않는 특성이 있습니다.
타코마 다리 붕괴 사고와는 어떤 점이 달랐나요?
타코마 다리는 상판 단면이 바람에 취약한 구조여서 뒤틀림 진동이 증폭되며 무너졌습니다. 반면 이순신대교는 유선형 박스 거더로 설계되어 상판 자체는 공기역학적으로 안전했으며, 임시 천막을 걷어내어 바람길을 되살림으로써 진동을 완전히 제어할 수 있었습니다.
