- 열차가 터널을 질주하며 공기를 밀어내는 피스톤 효과는 승강장으로 거센 열차풍을 쏟아내던 주원인이었습니다.
- 스크린도어로 승강장을 밀폐해 소음과 먼지를 줄였지만, 터널의 숨구멍이 막히며 공기가 내부에 갇히는 딜레마가 발생했습니다.
- 결국 자연 환기 방식을 포기하고 승강장과 터널의 공기 흐름을 독립적으로 제어하는 기계식 환기 시스템으로 전환했습니다.
지하철 승강장에 스크린도어가 설치되면서 승객들은 거센 바람과 미세먼지, 소음에서 벗어났습니다. 하지만 승강장을 유리벽으로 빈틈없이 가로막자 예상치 못한 곳에서 숨이 막히기 시작했습니다. 바로 열차가 달리는 지하 터널 안입니다. 승강장의 안전과 쾌적함을 얻은 대신 터널 내부의 공기 순환 체계가 완전히 뒤흔들렸기 때문입니다.
1. 승강장이 터널의 '숨구멍'이었던 이유
2005년 이전만 해도 서울 지하철 승강장은 선로 쪽이 완전히 열려 있었습니다. 열차가 진입할 때마다 승객의 옷깃과 머리카락이 심하게 날릴 정도의 강풍이 불어닥쳤고, 이 바람은 단순한 불쾌감 이상의 문제를 일으켰습니다.
바퀴와 레일이 마찰하며 깎여 나간 쇠가루와 바닥 미세먼지가 그대로 승강장으로 밀려들었고, 여름철 냉방 공기는 열차풍에 밀려 터널 속으로 쓸려 내려갔습니다. 게다가 선로와의 높이 차이가 1.15m에 달해 추락 사고 위험도 상존했습니다. 바닥의 안전선이나 안내 방송만으로는 물리적인 한계를 넘기 어려웠고, 결국 선로와 승강장 사이를 완전히 차단하는 스크린도어 설치가 해법으로 떠올랐습니다.
2. 피스톤 효과와 열차풍의 메커니즘
터널 안에서 발생하는 거대한 바람의 정체는 공학적으로 피스톤 효과(Piston Effect)라 부릅니다. 좁고 긴 지하 터널이 주사기 몸통이라면, 그 안을 빠른 속도로 질주하는 열차는 주사기 피스톤 역할을 합니다.

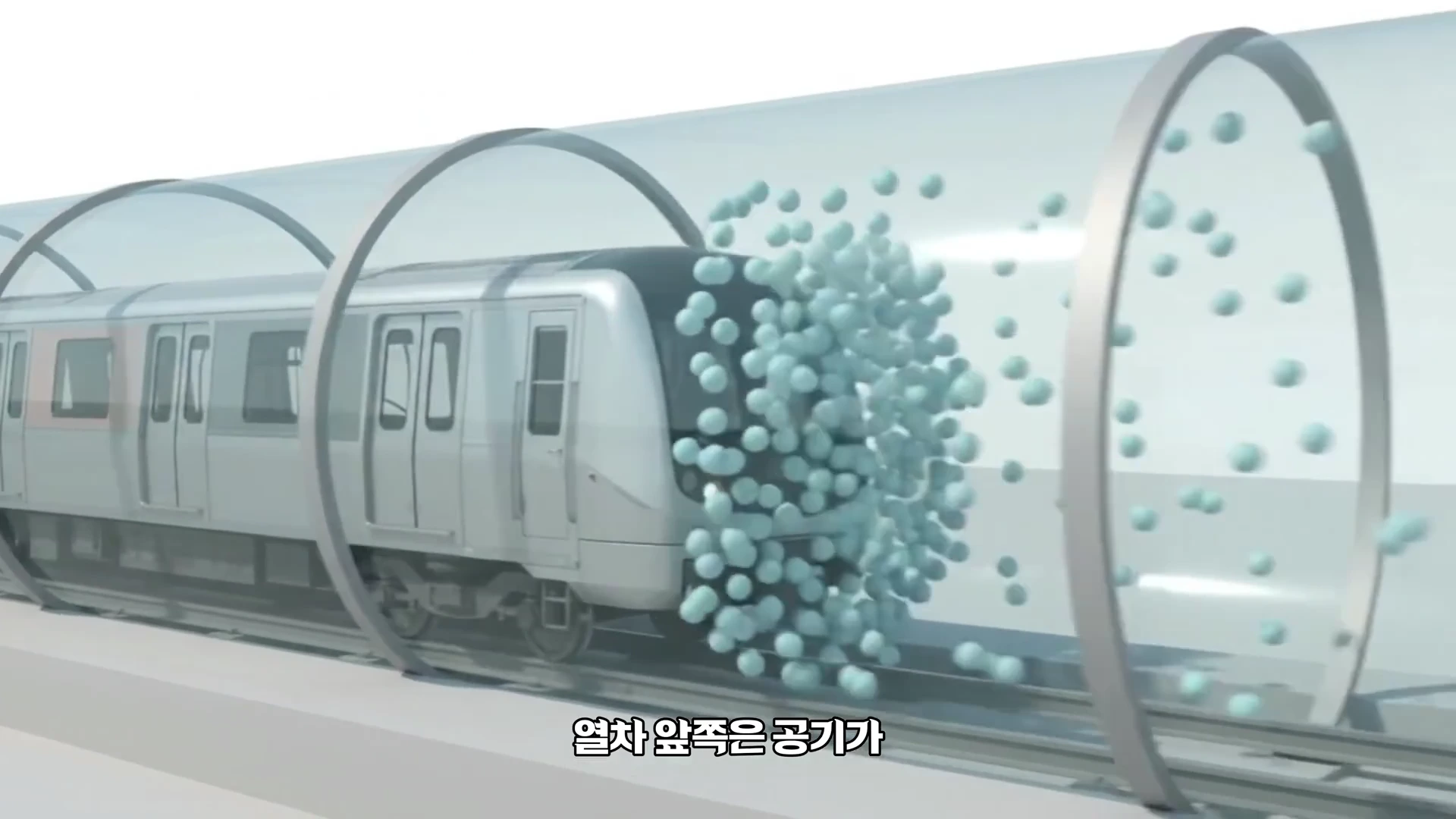

열차가 터널을 지날 때 앞쪽 공기를 밀어내는 피스톤 효과가 일어나며 거대한 바람이 만들어집니다.
열차가 전진하면 전면부 공기가 강하게 눌려 압력이 급격히 높아지고, 열차 꽁무니 쪽은 압력이 낮아지며 주변 공기를 강하게 빨아들입니다. 실제 국내 지하철 터널 측정 연구를 보면 열차 1편성이 한 번 통과할 때 전방으로 밀어내는 공기량이 약 3,364㎥, 뒤로 끌고 오는 공기량이 957㎥에 달합니다. 열차 한 대가 지나갈 때마다 교실 20개 분량을 넘는 약 4,300㎥의 공기가 통째로 요동치는 셈입니다.
스크린도어가 없던 시절 승강장은 지상 출입구와 연결된 가장 거대한 환기구 역할을 하며, 이 막대한 공기를 외부로 내보내고 다시 들이마시는 완충지대를 도맡았습니다.
3. 스크린도어 설치 후 벌어진 엉뚱한 딜레마
2005년 10월 2호선 사당역을 시작으로 서울 지하철은 단 4년 만에 262개 전 역사에 스크린도어를 도입했습니다. 설치 직후 승강장 환경은 눈에 띄게 좋아졌습니다. 승강장 소음은 78.3dB에서 72.1dB로 낮아졌고, 미세먼지 농도는 약 20% 감소했으며, 냉기 유실이 차단되면서 여름철 냉방 전력비는 하루 약 6억 원에서 4억 2,500만 원 수준으로 30% 가까이 절감되었습니다.

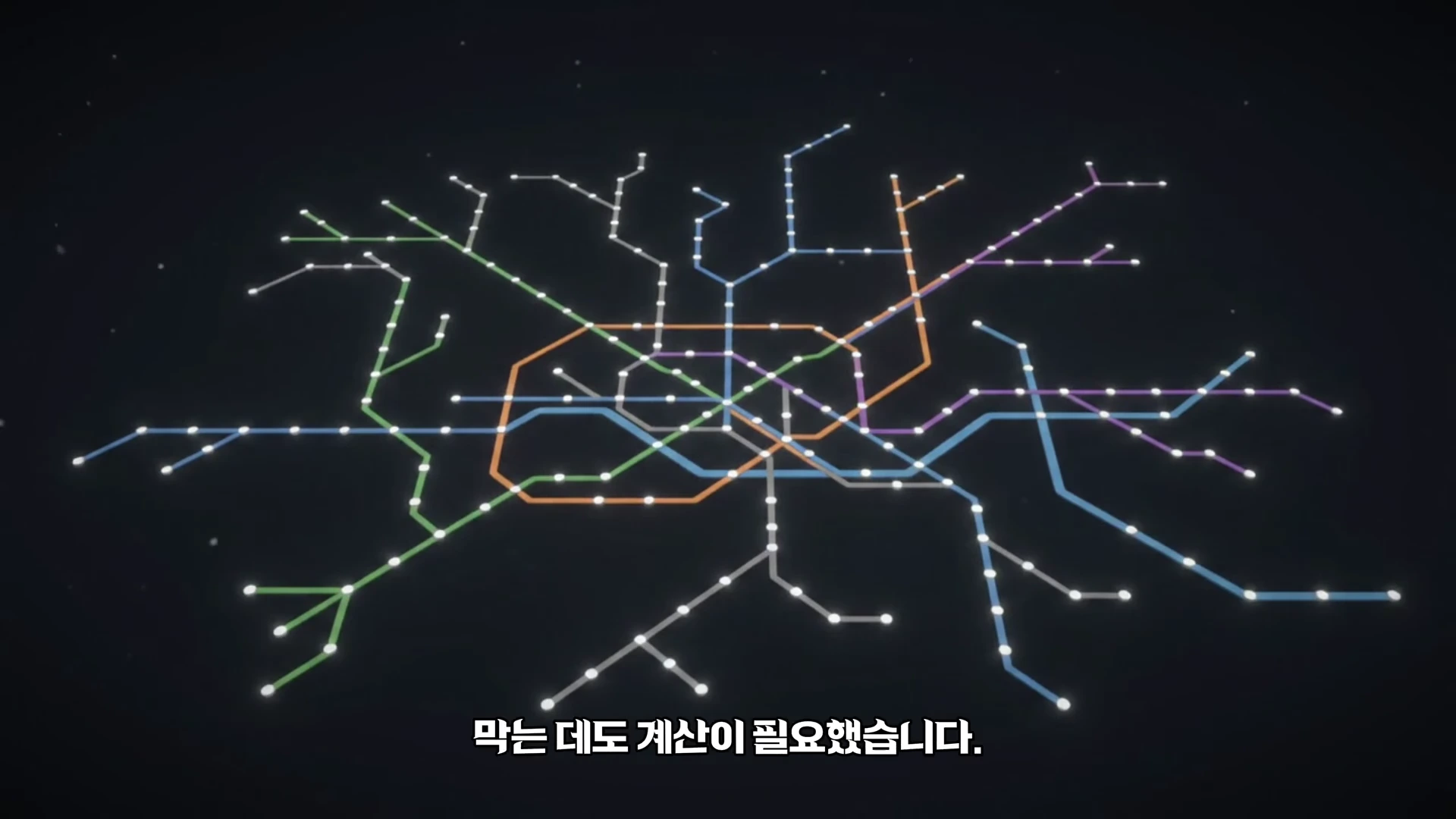

수많은 노선이 얽힌 거대한 지하철망만큼이나 스크린도어 설치 과정은 복잡한 고민과 정교한 계산이 필요한 일이었습니다.

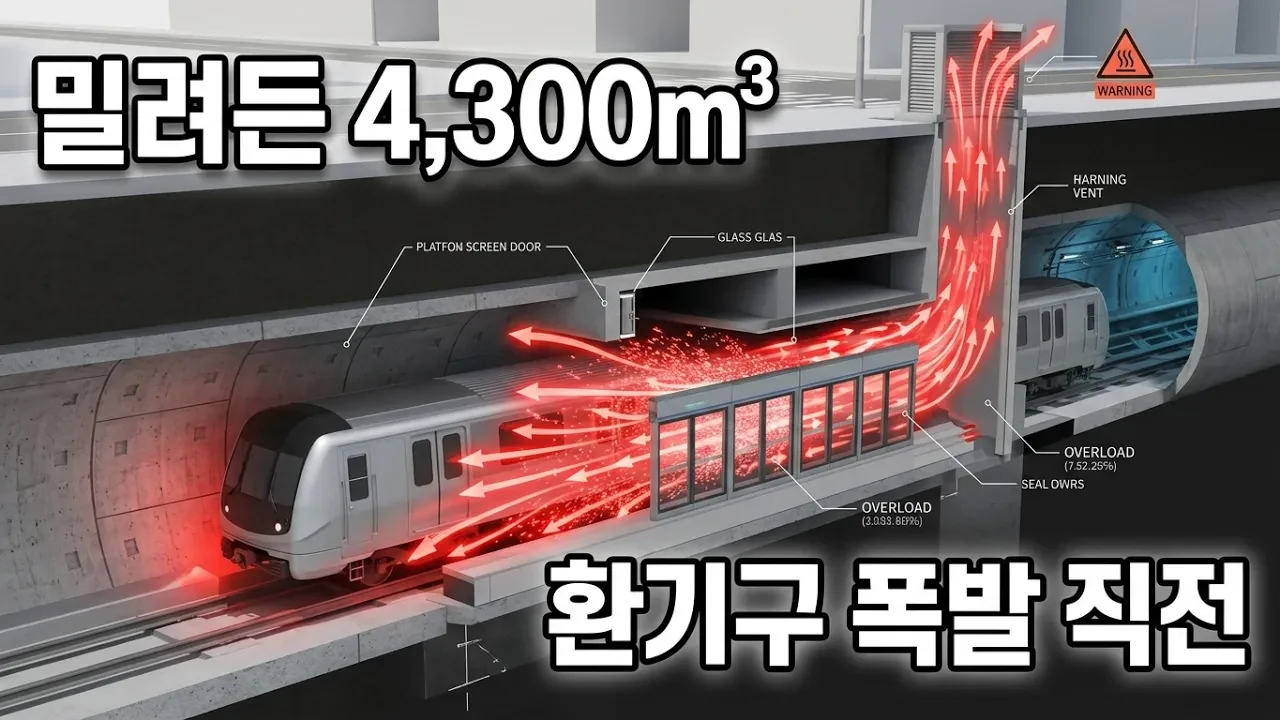

진짜 문제는 터널 안에서 불거졌습니다. 승강장이라는 거대한 숨구멍이 막히자 열차가 밀어내는 수천 세제곱미터의 공기가 갈 곳을 잃고 터널 내부에 갇혀버렸습니다. 기존 터널 환기 설비는 열차풍이 승강장으로 자연스럽게 빠져나가던 구조에 맞춰 설계되었기에, 갇혀버린 오염물질과 열기를 자체적으로 배출하기에는 용량이 턱없이 부족했습니다. 승강장을 깨끗하게 만들었더니 터널 속 오염도는 도리어 악화되는 진퇴양난에 빠진 것입니다.
4. 압력을 견디는 구조 설계와 설치 기준
스크린도어는 단순한 안전 가림막이 아니라 맹렬한 열차풍의 압력을 정면으로 버텨내는 내력벽입니다. 컴퓨터 시뮬레이션 연구에 따르면 열차 두 대가 역사 안에서 엇갈려 지나갈 때 스크린도어에 가해지는 풍압은 최대 494Pa에 달합니다. 유리벽 1㎡마다 약 50kg의 무게가 내리누르는 것과 같은 힘입니다. 이 때문에 스크린도어는 8mm 강화유리와 고정 프레임이 승객 하중과 열차풍을 동시에 견디도록 정밀하게 설계되었습니다.
역사 구조에 따라서도 설치 방식이 나뉩니다. 지상역이나 고가교 위의 역사는 바람이 위쪽으로 자연스럽게 빠져나가므로 상부가 개방된 반밀폐형을 사용합니다. 반면 지하역은 공기 차단과 냉방 효율을 극대화하기 위해 천장까지 완벽히 막는 완전밀폐형을 적용합니다. 6호선 버티고개역처럼 층고가 매우 높은 특수 역사조차 선로 상부를 유리 온실 형태로 덮어가며 밀폐도를 확보했습니다.
5. 공기를 분리하는 역발상: 자연 환기에서 독립 기계 환기로
문을 다시 열면 승강장이 위험해지고, 닫아두면 터널이 오염되는 상황에서 기술진은 발상을 뒤집었습니다. 승강장과 터널의 공기를 애초에 섞이지 않는 별개 시스템으로 완전히 분리해 제어하기로 결정한 것입니다.

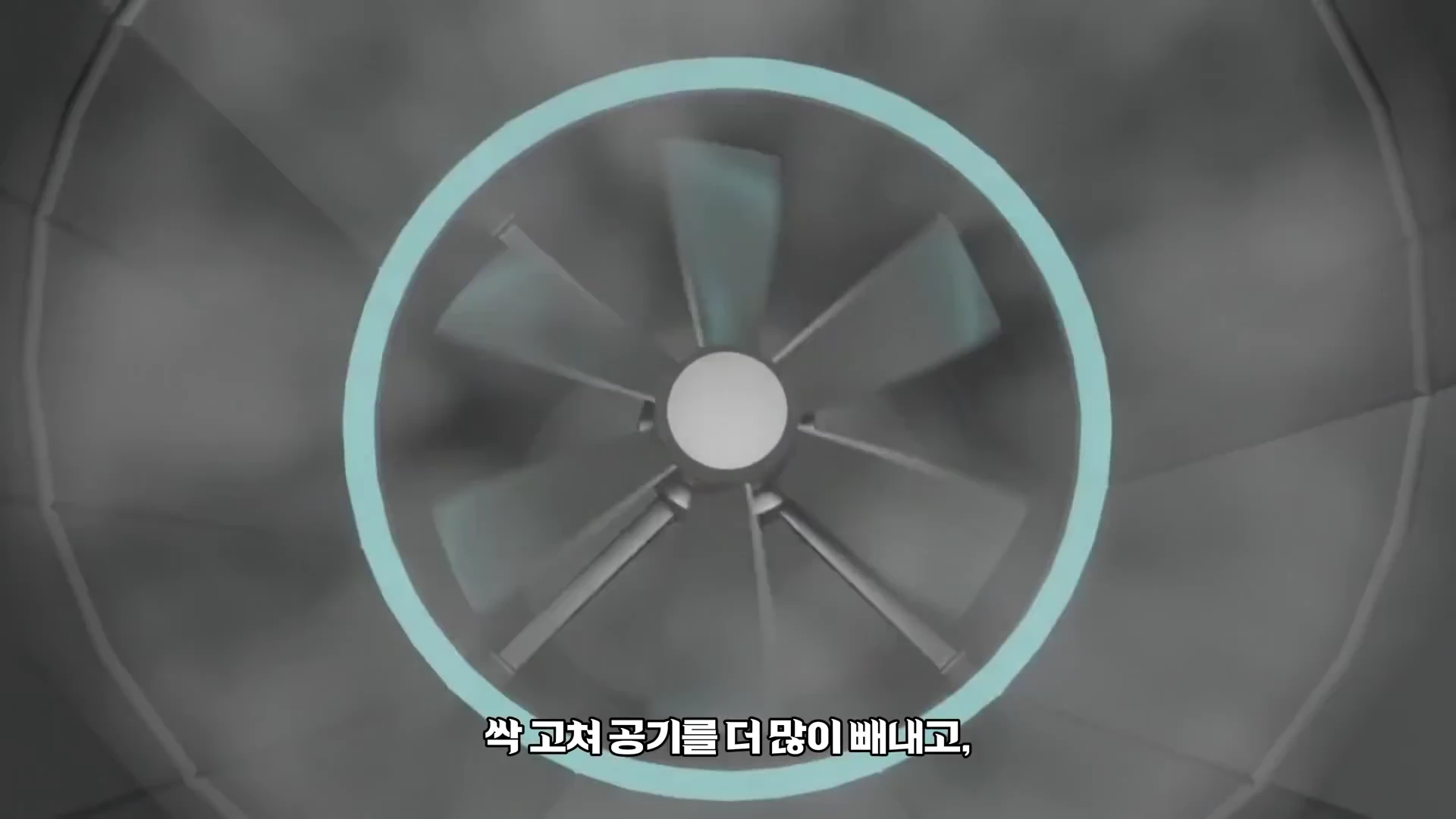

열차풍에 의존하던 과거 방식에서 벗어나, 이제는 강력한 기계식 환기 설비가 터널 속 공기 순환을 도맡습니다.
열차풍에 기대던 자연 환기 방식을 버리고, 승강장 공기는 역사 내 공기조화기와 송풍기가 전담하며 터널 공기는 전용 터널 환기구와 대형 송풍기가 강제로 빼내도록 설계했습니다.
이러한 분리 환기 체계는 지금도 꾸준히 고도화되고 있습니다. 노후 환기 설비를 고효율 장비로 교체하고, 열차 주행 시 자갈 마찰로 먼지를 일으키는 자갈 선로를 콘크리트 도상으로 개량하며, 승강장 하부에서 오염물질을 직접 흡입하는 배기 장치를 확충하는 식입니다.
다음에 지하철을 탈 때 열차가 진입하더라도 유리문 너머의 거센 바람이 승강장 안쪽 머리카락 한 올 흔들지 못하는 광경을 본다면 기억해 보시기 바랍니다. 그 유리벽 한 장은 승강장을 지키는 방패이자, 지하 터널 전체의 공기 흐름을 완전히 재설계하게 만든 공학적 전환점이었습니다.
FAQ
스크린도어 설치 후 지하철 터널 공기는 왜 나빠졌나요?
과거에는 열차가 진입할 때 밀려나는 공기(열차풍)가 승강장과 출입구를 거쳐 자연스럽게 빠져나갔습니다. 하지만 스크린도어로 승강장을 밀폐하면서 공기 배출 통로가 막혀 터널 내부에 오염물질과 먼지가 갇히게 되었습니다.
피스톤 효과(Piston Effect)란 무엇인가요?
주사기 안에서 피스톤을 밀면 공기가 밀려 나가듯, 좁은 터널 안을 열차가 달릴 때 전면부 공기를 밀어내 압력을 높이고 후면부는 압력을 낮춰 공기를 빨아들이는 유체역학 현상입니다.
지하역과 지상역의 스크린도어 높이가 다른 이유는 무엇인가요?
지상역이나 고가역은 열차풍이 상부로 자연 배출되므로 윗부분이 뚫린 반밀폐형을 써도 충분합니다. 반면 지하역은 소음 차단, 미세먼지 격리, 냉방 에너지 보존 효과를 극대화하기 위해 천장까지 차단하는 완전밀폐형 방식을 적용합니다.
