- 초고층 빌딩 현장의 타워크레인은 외부 크레인이 올려주는 것이 아니라 유압 장치와 자체 팔을 활용해 스스로 기어오르는 '클라이밍' 기법을 사용합니다.
- 지상 이동식 크레인의 높이 한계와 더 큰 크레인이 끝없이 필요해지는 악순환을 발상의 전환으로 해결한 공학적 기법입니다.
- 건물이 올라가는 속도에 맞춰 인상 작업을 진행한 뒤 공사가 끝나면 소형 크레인을 단계별로 활용해 안전하게 지상으로 내려옵니다.
50층이 넘는 아파트나 수백 미터 높이의 마천루 공사 현장을 보면 까마득한 건물 꼭대기에 타워크레인이 서 있습니다. 건물이 올라갈수록 수 톤에서 수십 톤에 달하는 자재를 집어 올릴 크레인도 같이 높아져야만 공사가 진행될 수 있기 때문입니다. 그런데 한 번쯤 의문이 들지 않으셨나요? 건물보다 항상 한 발 위에 서 있어야 하는 저 육중한 쇳덩이를 대체 누가 그 높이까지 들어 올렸을까요?
결론부터 말씀드리면 200m 상공의 타워크레인을 올린 건 다른 장비가 아니라 자기 자신입니다. 남이 올려주는 방식이 아니라 크레인이 자체 유압 구조를 활용해 스스로 건물을 타고 기어오르는 '셀프 클라이밍(Self-Climbing)' 원리가 적용되었기 때문입니다.
초고층 현장에서 타워크레인의 클라이밍이 결정적인 이유
건축 현장에서 타워크레인이 제 역할을 하려면 항상 건물 구조물보다 높은 위치를 유지해야 합니다. 지상에서 자재를 실어 올려 정밀하게 배치해야 하는데 크레인이 건물보다 낮아지는 순간 공사는 그 즉시 멈출 수밖에 없거든요.
낮은 층수의 건물이라면 초기 세팅이 간단합니다. 지상에 멈춰 선 이동식 카고 크레인이 타워크레인의 기둥 역할을 하는 '마스트(Mast)'를 한 단씩 차곡차곡 쌓아 올려주면 충분합니다. 하지만 건물의 높이가 100m를 넘어서기 시작하면 기존 지상 조립 방식은 물리적 한계에 부딪히게 됩니다.
무한히 큰 크레인이 필요할 것이라는 오해

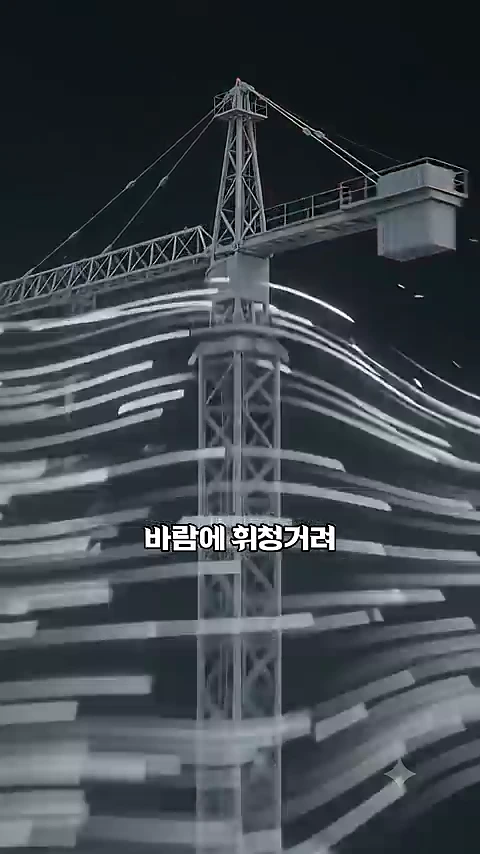

흔히 "더 높은 크레인을 쓰면 되지 않느냐"고 쉽게 생각하기 쉽습니다. 하지만 지상에 서 있는 이동식 크레인의 팔(Jib)이 도달할 수 있는 높이에는 명확한 한계가 존재합니다. 기둥을 무한정 높게 올리면 바람과 자중을 견디지 못하고 휘청거리게 되죠.

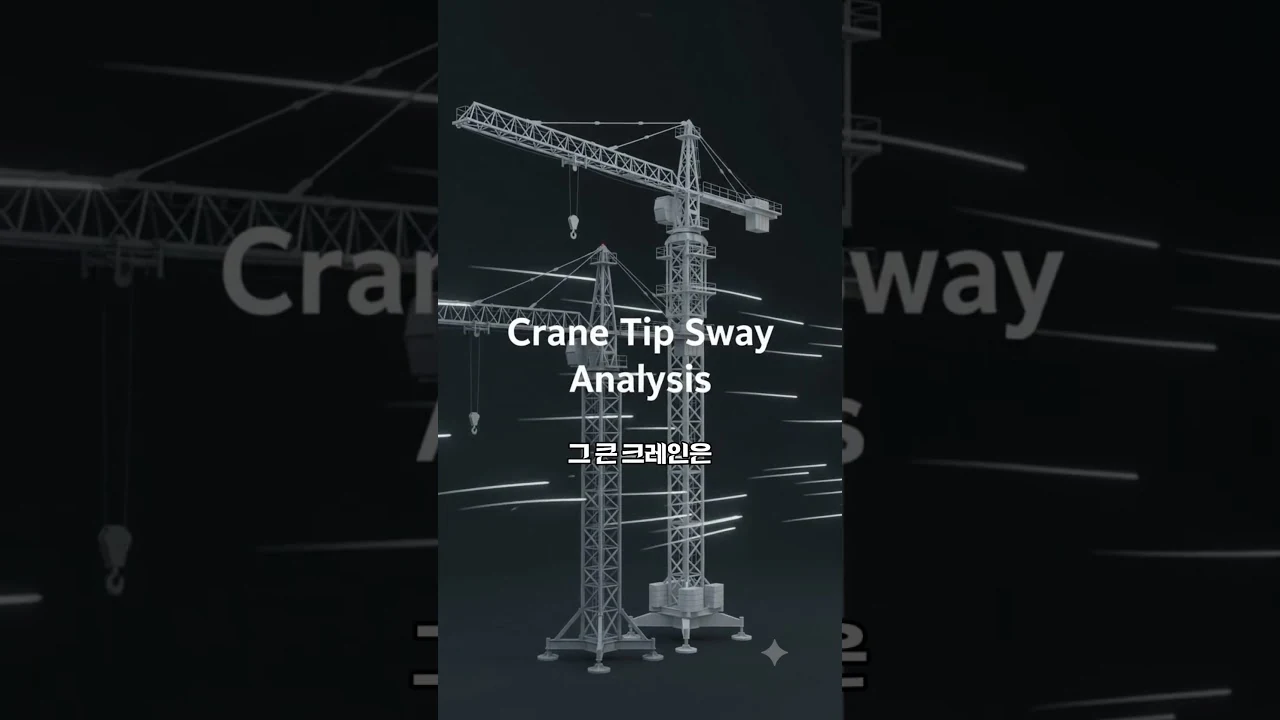

건물이 올라갈수록 수백 미터 높이의 크레인을 어떻게 유지하는지 궁금해지지만, 실제로는 크레인이 스스로 몸집을 키우며 높이를 조절합니다.
만약 크레인을 올리기 위해 더 큰 크레인을 가져온다면 어떤 일이 벌어질까요? 그 더 큰 크레인을 올리기 위해 또다시 '더더 큰 크레인'이 필요해지는 무한 연쇄 문제에 빠지게 됩니다. 말 그대로 환장할 노릇이죠. 힘과 규모로 한계를 억지로 누르려 하면 결코 풀리지 않는 악순환이 시작되는 겁니다.
셀프 클라이밍(Self-Climbing)의 명확한 정의와 작동 원리
공학자들은 이 악순환을 끊기 위해 발상을 완전히 뒤집었습니다. 외부에서 크레인을 들어 올려주길 기다리는 대신 크레인이 스스로 기둥을 확장하며 위로 기어오르는 구조를 만든 겁니다. 이것이 바로 타워크레인 인상 작업, 즉 클라이밍(Climbing)입니다.
유압 장치를 활용해 스스로 기둥을 확장하며 높이를 조절하는 셀프 클라이밍의 핵심 원리입니다.

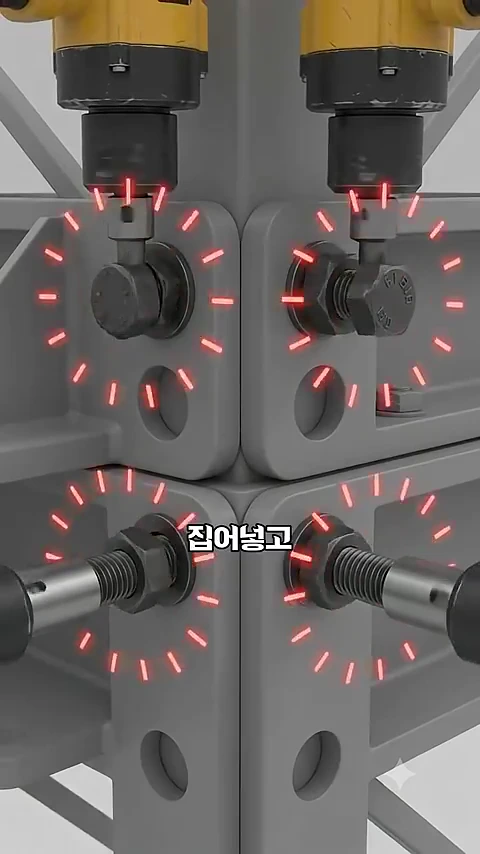

작동 원리는 정교하면서도 명쾌합니다. 크레인 몸통 상부에 탑재된 유압 장치가 크레인의 최상부 전체를 수 미터가량 슬쩍 밀어 올립니다. 그러면 기둥 중간에 마스트 한 단 들어갈 만큼의 빈 공간이 생기게 되죠. 이때 크레인이 자신의 팔로 지상에서 올려둔 새 마스트 블록을 직접 집어 들고, 빈틈에 쏙 끼워 넣은 뒤 단단히 볼트로 체결합니다.
- 1단계: 유압 장치로 상부 구조물을 밀어 올려 공간 확보
- 2단계: 크레인 자체 팔로 새로운 마스트 블록 인입
- 3단계: 마스트 체결 및 결합 완료 후 유압 장치 재설치
이 '밀어 올리고, 끼우고, 조이는' 과정을 반복하면서 크레인은 건물이 자라는 속도에 맞춰 같이 키를 키워갑니다. 초고층 현장에서는 아예 건물의 콘크리트 골조 위에 크레인을 앉혀두고 건물이 올라갈 때마다 층별로 크레인 자체를 옮겨 앉히는 '층간 클라이밍'을 적용하기도 합니다. 건물 자체가 크레인이 올라가는 사다리가 되는 셈입니다.
해체 과정: 크레인이 크레인을 잡아먹으며 작아지는 구조
그렇다면 공사가 모두 끝난 롯데월드타워 같은 초고층 꼭대기의 크레인은 대체 어떻게 땅으로 내려올까요? 올라갈 때의 역순이자 크레인이 스스로 규모를 줄여나가는 고도의 해체 공학이 작동합니다.
건물이 완공된 뒤 꼭대기의 크레인이 차례로 자신보다 작은 크레인을 불러 해체하는 과정은 그 자체로 또 하나의 정교한 공학적 쇼입니다.
- 대형 크레인의 해체: 옥상 공간에서 대형 타워크레인을 분해할 수 있는 '중형 크레인'을 먼저 조립한 뒤, 대형 크레인을 조각내어 지상으로 내립니다.
- 중형 크레인의 해체: 대형 크레인이 사라지면, 이번에는 더 작은 '소형 크레인'을 올려 중형 크레인을 분해합니다.
- 최종 소형 장비의 하강: 마지막까지 남은 극소형 장비는 작업자가 직접 부품 단위로 분해한 뒤 건물 내부 승강기(엘리베이터)를 통해 지상으로 운반합니다.

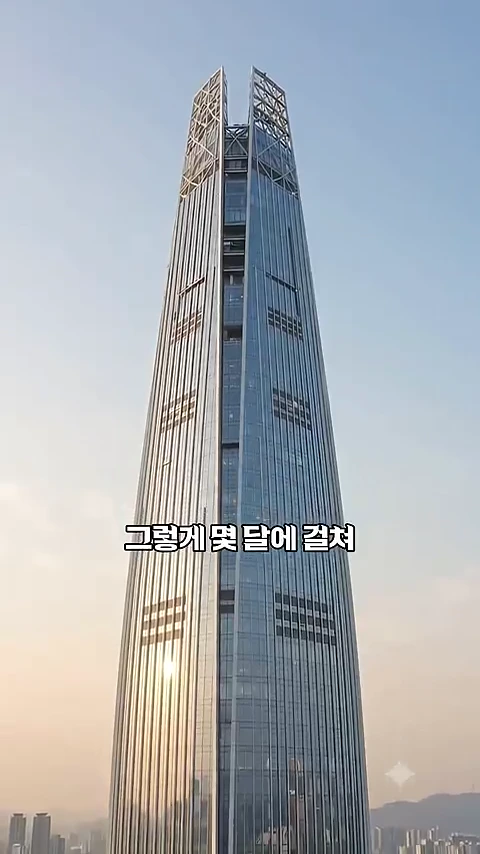

크레인이 자신보다 작은 크레인을 불러들여 스스로를 해체하고 최종적으로는 승강기로 사라지는 역발상 시스템입니다. 까마득한 높이의 대형 크레인도 수개월에 걸친 이 정밀한 과정을 거쳐 흔적도 없이 안전하게 내려오게 됩니다.
현장을 읽는 눈: 자연과 물리를 역이용한 구조적 지혜
타워크레인의 클라이밍 기법은 거대한 하중과 물리적 한계를 무지막지한 힘으로 덮으려 하지 않고, 유압 원리와 자기 조립 구조를 역이용해 명쾌하게 통제해 낸 대표적인 역발상 건축공학입니다.
하지만 이 정교한 클라이밍 시스템을 완성하고 매일 현장을 움직이는 것은 결국 사람입니다. 조종사 한 명이 아침마다 수십 미터의 수직 사다리를 타고 올라가, 손바닥만 한 유리방 안에서 무전에 의존해 수 톤의 자재를 밀리미터 단위로 컨트롤해 냅니다. 우리가 무심코 지나치는 도심의 스카이라인은 자연의 법칙을 정복한 공학적 매커니즘과 그 높이를 견뎌내는 사람의 노력이 결합하여 지금 이 순간에도 한 뼘씩 자라나고 있습니다.
FAQ
타워크레인이 셀프 클라이밍을 할 때 바람이나 무게 때문에 위험하지는 않나요?
클라이밍 인상 작업은 바람의 영향을 최소화하기 위해 풍속 기준을 엄격히 준수하는 기상 조건에서만 진행됩니다. 또한 유압 잭으로 상부 구조를 들어 올리는 동안 유압 록 시스템과 안전 고정 장치가 이중으로 하중을 받쳐주므로 매우 안정적으로 고정됩니다.
건물 골조에 크레인을 고정하는 층간 클라이밍은 건물의 하중에 무리를 주지 않나요?
크레인이 안착되는 건물 골조 부위는 설계 단계부터 크레인의 하중과 진동을 충분히 견디도록 구조 계산이 완료된 보강 구역입니다. 층이 올라감에 따라 크레인 하부 브래킷을 위층으로 교대로 이동하여 단단히 매달기 때문에 안전합니다.
마지막에 남은 가장 작은 소형 크레인은 정말 엘리베이터로 내리나요?
네, 맞습니다. 인력과 소형 공구로 부품 하나하나를 완전히 해체할 수 있는 초소형 옥상 크레인(해체용 크레인)을 사용하며, 분해된 부품들은 건축물의 화물용 승강기나 비상용 엘리베이터를 통해 지상으로 안전하게 운반됩니다.
