- 옹벽을 위협하는 진짜 원인은 뒤편의 흙이 아니라 빗물이 고여 생기는 거대한 수압입니다.
- 벽을 두껍게 하거나 완벽히 막는 대신 배수구멍과 자갈층을 통해 물만 내보내는 역발상 구조를 채택했습니다.
- 건축법은 옹벽 3㎡마다 지름 65mm 이상의 배수구멍 설치를 법적 의무로 규정하고 있습니다.
도로변이나 경사지 축대를 지나다 보면 콘크리트 벽에 일정한 간격으로 구멍이 숭숭 뚫려 있는 모습을 쉽게 볼 수 있습니다. 흙이 무너지지 않도록 튼튼하게 막아야 할 구조물에 일부러 구멍을 내놓은 모습은 언뜻 부실시공처럼 보이기 쉽습니다. 하지만 이 구멍은 옹벽의 생존을 결정짓는 핵심 공학 장치입니다.
옹벽 뒤에 고인 빗물은 엄청난 수압을 발생시켜 구조물의 안전을 위협하는 치명적인 요인이 됩니다.
왜 옹벽 배수구멍이라는 개념이 중요할까요?
옹벽의 본래 임무는 뒤편에 쌓인 무거운 흙을 버티는 것입니다. 그런데 구조물 안전 측면에서 진짜 상대해야 할 위협은 흙이 아니라 물입니다.

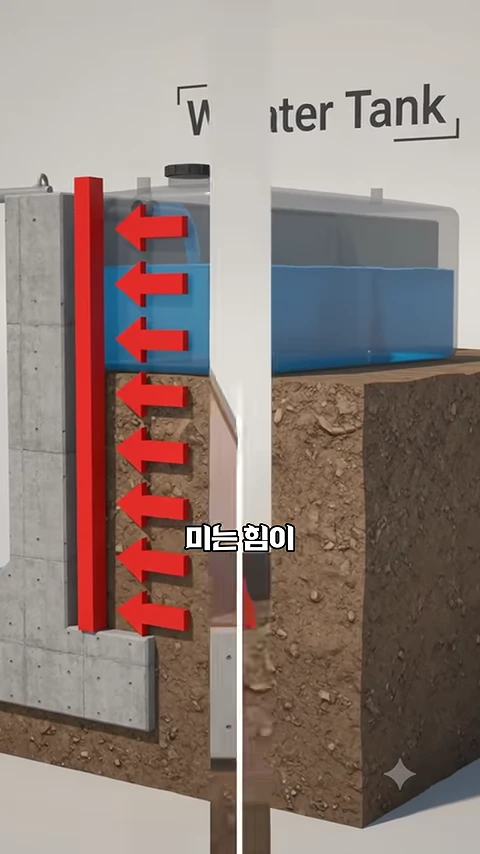

비가 내리면 토사 내부로 빗물이 스며들고, 갈 곳을 잃은 물은 옹벽 뒤에 그대로 갇혀 차오릅니다. 장마철에는 옹벽 하나가 거대한 물탱크를 등에 짊어진 꼴이 되는 셈이죠. 물이 차오르면 토사 알갱이 사이를 꽉 채운 채 벽 전체에 일정하고 강력한 수압을 지속적으로 가합니다.
실제로 무너진 옹벽들을 조사해 보면 콘크리트 강도가 부족해서가 아니라, 뒤편에 갇힌 물의 수압을 견디지 못해 붕괴한 사례가 대다수입니다. 수압의 위험성을 이해하지 못하면 구조물의 붕괴 원인을 제대로 진단할 수 없습니다.
건축 설계의 고정관념을 뒤집어 생각하면 옹벽의 진정한 위협인 물의 압력을 다스리는 새로운 해법이 보입니다.
옹벽 배수구멍의 명확한 정의와 구조
옹벽 배수구멍(물구멍)은 옹벽 배면에 차오르는 지하수와 빗물을 외부로 신속하게 배출하여 수압을 제거하는 통로입니다.

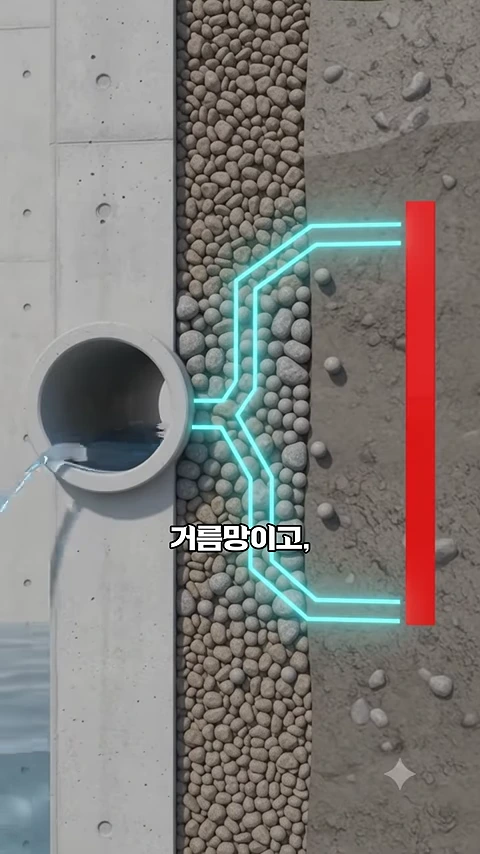

이 구조는 단지 콘크리트에 구멍만 뚫어놓는 것으로 완성되지 않습니다. 구멍 뒤편의 토사 내부에는 물이 잘 모이도록 자갈층을 함께 형성합니다.
여기서 자갈층은 토사가 구멍으로 흘러나가지 않도록 막아주는 걸름망 역할을 하고, 뚫린 구멍은 모인 물을 밖으로 보내주는 출구 역할을 담당합니다. 즉, 토사는 뒤에 남겨둔 채 물만 선택적으로 빠져나가게 만듦으로써 벽에 가해지는 미는 힘을 근본적으로 차단하는 메커니즘입니다.
물을 가두기보다 벽에 통로를 만들어 자연스럽게 배출하는 것이 옹벽을 안전하게 유지하는 핵심 원리입니다.
사람들이 가장 흔히 헷갈리는 지점
많은 사람들이 "물이 들어오지 못하도록 옹벽 뒤를 완벽히 방수 처리하면 되지 않냐"고 반문하곤 합니다.
하지만 자연 상태의 물은 위에서도, 옆에서도, 심지어 지상 깊은 땅속에서도 계속해서 밀려듭니다. 물길을 억지로 차단하고 방수벽을 세우면, 물은 막히는 순간 배면에 갇히며 미는 힘을 차곡차곡 쌓아 올립니다. 막으려 들수록 위협이 커지는 전형적인 딜레마가 발생하는 것이죠.
또한 벽을 더 두껍고 무겁게 만들면 된다는 생각도 흔한 오해입니다. 비가 올 때마다 무한히 차오르는 수압을 오직 벽의 두께와 무게만으로 버티는 것은 경제적으로나 공학적으로 한계가 존재합니다. 물과 힘으로 맞서 싸우는 것이 아니라 물에게 길을 내주는 것이 이 구조의 핵심 전환입니다.
물을 막기보다는 자연스럽게 흘려보내 압력을 해소하는 것이 옹벽 구조의 핵심입니다.
실제 규정과 공학적 적용 기준
이러한 공학적 원리는 단순한 권장 사항이 아니라 철저한 법적 기준으로 엄격하게 관리됩니다.
- 설계 및 법적 면적 기준: 대한민국 건축법에서는 옹벽 면적 3㎡마다 최소 1개 이상의 배수구멍을 의무적으로 뚫도록 못 박아 두고 있습니다.
- 구멍 규격 기준: 배수구멍의 지름은 최소 65mm 이상으로 정해져 있어 빗물이 지체 없이 빠져나갈 수 있는 통로를 확보합니다.
이처럼 옹벽의 구멍은 시공자의 선택이 아니라 건물의 안전을 보장하기 위해 법으로 규정한 필수 안전장치입니다.
현장에서 옹벽을 바라보고 판단하는 방법
비가 내린 다음 날 옹벽의 구멍에서 물이 줄줄 흘러나오는 광경을 보더라도 불안해할 필요가 없습니다. 이는 벽이 고장 난 것이 아니라, 배수 시스템이 가장 열심히 일하고 있다는 증거입니다.
만약 그 물이 구멍으로 나오지 못하고 내부에 갇혀 있었다면, 그 수압은 그대로 옹벽 전체를 밀어내는 위협적인 힘으로 바뀌었을 겁니다.
앞으로 도로변이나 경사지의 옹벽을 볼 때 구멍과 물배출 현상을 확인한다면, 그것이 물과의 무모한 싸움 대신 길을 터줌으로써 구조물을 지켜내는 명쾌한 공학적 역발상임을 이해할 수 있습니다.
FAQ
비 온 뒤 옹벽 구멍에서 물이 뿜어져 나오면 위험한 상태인가요?
아닙니다. 비가 온 뒤 배수구멍으로 물이 흘러나오는 것은 내부 수압을 정상적으로 배출하고 있다는 신호이므로 오작동이나 붕괴 징후가 아닙니다.
옹벽 뒤의 흙이 배수구멍으로 같이 쏟아져 나오지 않는 이유는 무엇인가요?
옹벽 구멍 뒤쪽에 자갈층을 조성해 두었기 때문입니다. 자갈층이 걸름망 역할을 하여 흙입자는 걸러내고 물만 선별적으로 통과시킵니다.
배수구멍 규격과 간격은 법으로 정해져 있나요?
네, 건축법 및 관련 설계 기준에 따라 옹벽 면적 3㎡마다 최소 1개 이상, 지름 65mm 이상으로 뚫어야 하는 법적 의무 사항입니다.
