- 기존 방파제는 바닥부터 돌을 쌓아 올리지만, 수심이 깊으면 건설 비용이 폭증하고 해수 순환이 막히는 기술적 딜레마가 발생합니다.
- 부유식 방파제는 파도 에너지가 수면 근처에 집중된다는 원리를 이용해 속이 빈 상자를 띄우고 닻줄로 붙드는 역발상을 적용했습니다.
- 경남 창원 원전항의 250m 부유식 구조물은 해수와 물고기 이동을 방해하지 않으면서 항 내 선박 백여 척을 정온하게 보호합니다.
물 위에 방파제를 띄우는 기술이 왜 필요한가

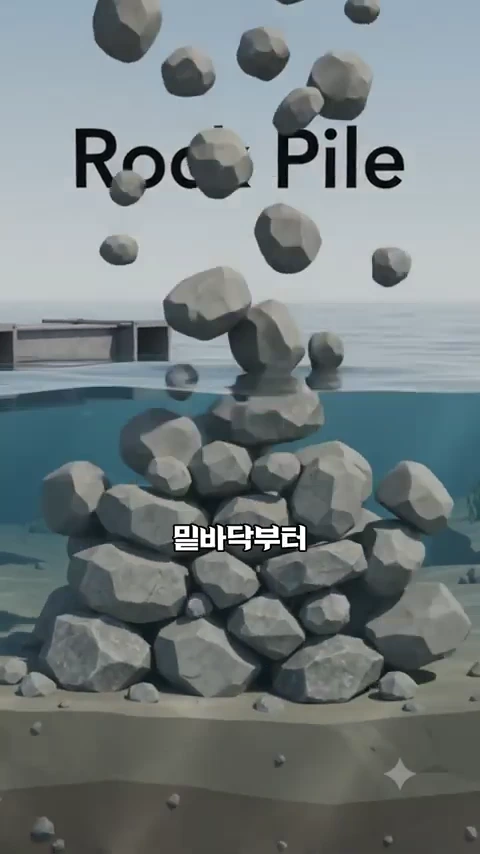

방파제는 원래 바닷속 바닥부터 돌과 콘크리트를 켜켜이 쌓아 올리는 거대한 돌산입니다. 항구 내부로 거친 파도가 들어오지 못하도록 바다 바닥에 발을 딛고 거대한 벽을 세우는 방식이 전통적인 한 토목 공법이었죠.
전통적인 방식은 바닥부터 돌을 쌓아 올리는 것이지만, 수심이 깊어질수록 비용과 환경 문제라는 한계에 부딪히게 됩니다.
하지만 수심이 깊어지면 이야기가 완전히 달라집니다. 물속에 잠기는 몸통이 커질수록 필요한 돌과 콘크리트 양이 무섭게 불어나기 때문입니다. 건설 비용이 기하급수적으로 늘어날 뿐만 아니라, 또 다른 결정적인 악재가 기다리고 있습니다.

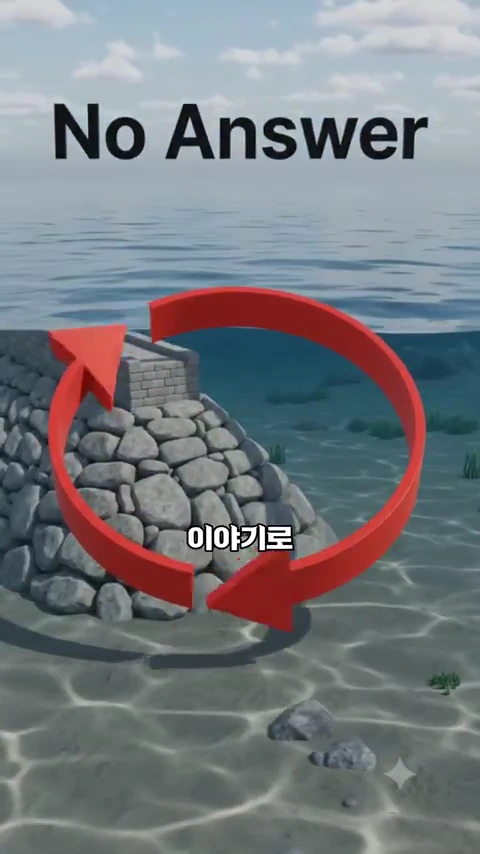

진짜 문제는 바닥까지 꽉 막아버린 벽이 파도뿐만 아니라 바닷물의 흐름 자체를 통째로 막아버린다는 점입니다. 물길이 갇히면 항구 안의 바닷물이 돌지 못하고 탁하게 오염됩니다. 경남 창원의 원전항이 위치한 마산 앞바다처럼 수질 변화에 민감한 지역에서는 무작정 돌을 쌓을 수 없는 진퇴양난에 빠지게 됩니다.
부유식 방파제란 무엇인가
부유식 방파제는 바닥에 고정된 벽을 세우는 대신 속이 빈 구성을 물 위에 띄워 파도를 차단하는 해양 구조물입니다. 땅에 기초를 두지 않고 수면에 떠 있는 상태로 파도의 에너지를 흡수합니다.
기존의 거대한 돌산 방식 방파제는 바닷물의 흐름을 원천 봉쇄하여 항구 내 수질 오염을 유발한다는 한계가 있습니다.

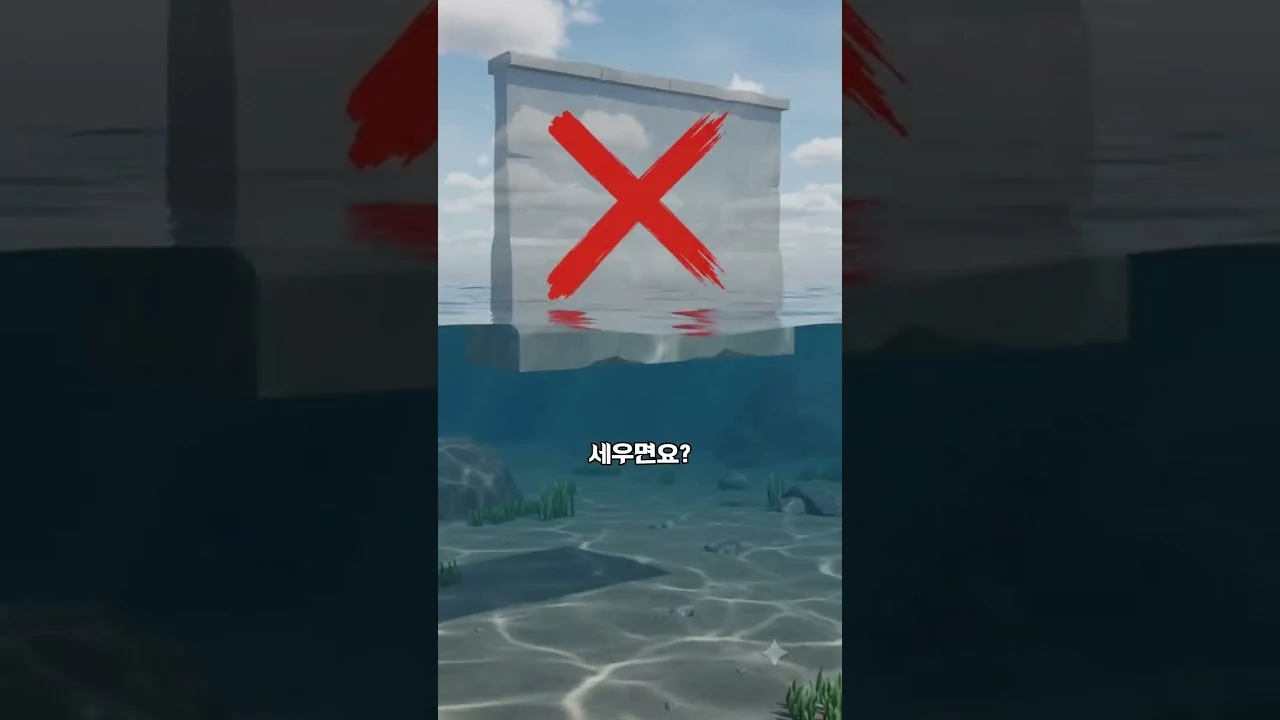

"그럼 벽을 물 위에 그냥 띄워두면 거센 파도에 밀려가지 않느냐"고 반문할 수 있습니다. 벽을 세우려면 발디딜 땅이 필요하고, 결국 바닥까지 돌을 쌓아야 하는 것 아니냐는 의문이 들 수 있죠. 환장할 노릇이죠.
여기서 엔지니어들은 발상을 뒤집습니다. 벽을 바닥에 세워서 바다 전체를 억지로 막는 게 아니라, 물 위에 띄워서 파도가 치는 지점만 걷어내기로 한 겁니다.
방파제에 대한 대표적인 오해와 딜레마
많은 사람들이 방파제가 바다 전체를 수직으로 거대하게 막아서야만 파도를 차단할 수 있다고 생각합니다. 하지만 물리학적으로 파도의 에너지 구조를 살펴보면 이는 무모한 억누름에 가깝습니다.

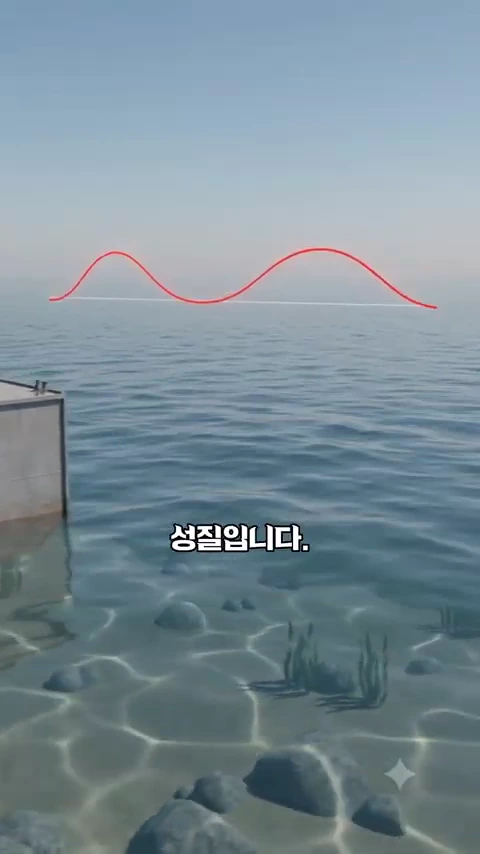

파도는 수면 위에서 움직이는 성질이 있기에, 반드시 바닥까지 닿아 있지 않아도 효과적으로 제어할 수 있습니다.

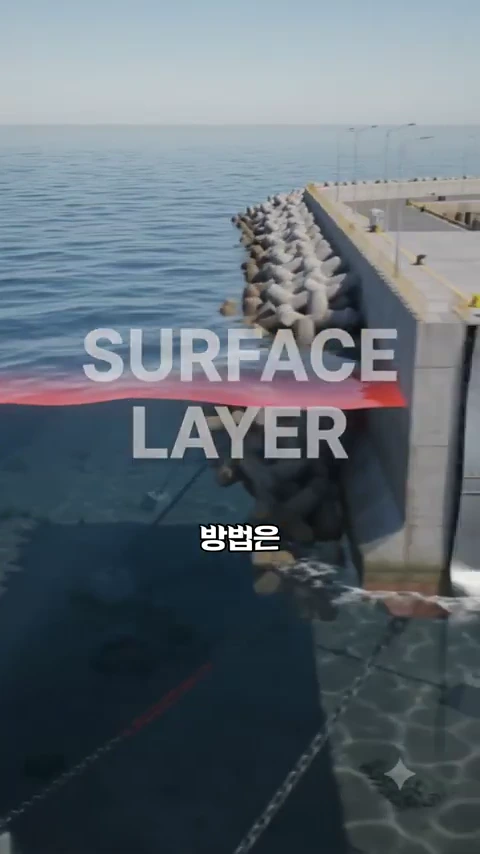

파도의 힘은 바다 전체 높이에 균일하게 퍼져 있는 것이 아니라 수면 근처층에 압도적으로 몰려 있습니다. 바닷속 깊은 곳으로 내려갈수록 파도가 가진 에너지는 급격하게 수직 하강합니다.
따라서 바닷속 바닥부터 수면까지 전체를 돌로 막는 방식은 불필요하게 과도한 에너지와 자재를 소모하는 셈입니다. 핵심은 전체 바다를 막는 것이 아니라 힘이 집중된 수면층만 선별적으로 차단하는 데 있습니다.
원전항 부유식 방파제의 실제 구조와 원리
경남 창원 원전항 앞바다에는 바닥에 닿지 않은 채 물 위에 둥둥 떠 있는 길이 250m짜리 부유식 방파제가 설치되어 있습니다.
파도의 에너지는 수면 근처에 집중되어 있으므로, 바다 전체를 막는 대신 표층의 힘만 효율적으로 제어하는 구조가 핵심입니다.

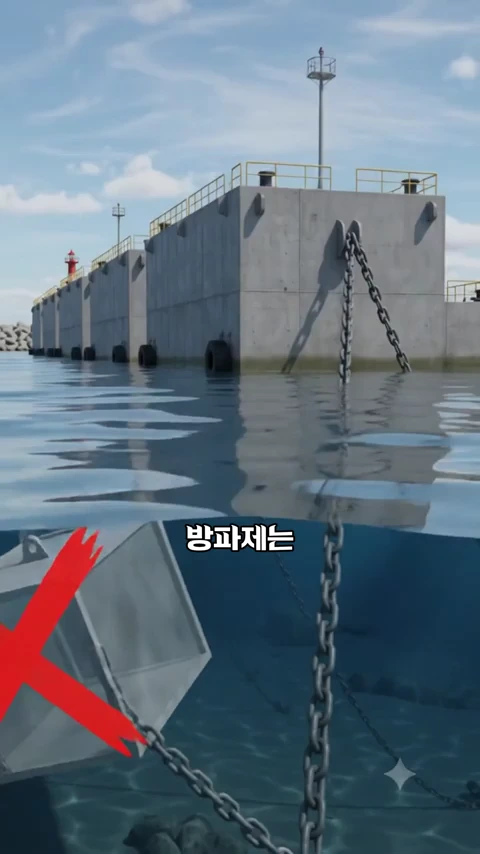

구조는 명쾌합니다. 속이 빈 커다란 쇠 상자를 물 위에 띄우고, 물속 바닥에 내려놓은 닻에 강철 쇠줄(닻줄)로 단단히 붙들어 둡니다. 거센 파도가 밀려오면 항구 대신 이 쇠 상자가 파도를 직접 맞아냅니다.
상자가 물 위에서 흔들리고 부딪히면서 파도가 가진 에너지 대부분을 흡수합니다. 그 결과 상자 뒤편으로는 힘이 풀린 잔물결만 남아 항구가 정온해집니다. 반면 상자 아래쪽 수중 공간은 완전히 열려 있어 바닷물의 순환과 물고기의 이동이 자연스럽게 이어집니다.
거대한 상자를 쇠사슬로 바닥에 붙들어 매어 파도의 힘을 흡수하는 부유식 방파제의 원리입니다.
원전항에는 길이 60m, 폭 7.5m, 무게 300톤에 달하는 대형 쇠 상자 4개가 이어져 떠 있습니다. 총 250m에 달하는 이 떠 있는 벽 덕분에, 뒤편에 정박한 100여 척의 낚싯배가 잔잔한 물 위를 안전하게 드나들 수 있는 것입니다.
파도의 성질을 이용한 입지 선택과 응용
부유식 방파제는 자연의 법칙을 억누르지 않고 역이용한 공학적 역발상의 대표적 사례입니다. 바닥과 연결된 단단한 지지대가 없기 때문에, 만약 밑바닥의 닻줄을 풀거나 끊어버린다면 방파제는 그날로 바다를 떠다니는 표류물이 됩니다.
땅에 고정하는 무거운 벽을 포기하는 대신, 파도 에너지가 표면에 집중된다는 물리학적 성질을 정확히 활용했습니다. 수심이 깊어 토목 공사비가 감당하기 힘들거나, 해수 순환이 끊기면 환경 오염이 극심해지는 내만 및 섬 지역 항구에서 최적의 대안으로 평가받습니다.
벽을 세워 바다를 틀어막는 대신 건축물을 띄워 바다는 흐르게 두고 파도만 골라 걷어낸 항구, 물에 뜨는 방파제는 이렇게 탄생한 겁니다.
FAQ
부유식 방파제는 강한 태풍이나 큰 파도에도 밀려가지 않나요?
부유식 방파제는 바닷속 바닥에 거대한 닻을 내리고 고장력 쇠줄(닻줄)로 강하게 고정되어 있습니다. 상자 자체가 물 위에서 흔들리며 파도 에너지를 소쇄시키므로 구조물에 가해지는 하중이 분산됩니다.
일반 콘크리트 방파제에 비해 부유식 방파제의 장점은 무엇인가요?
수심이 깊은 해역에서도 수중 토목 공사량이 적어 공사비를 대폭 절감할 수 있습니다. 또한 하부 수중 공간이 열려 있어 해수 순환이 유지되므로 항내 수질 오염과 생태계 파괴를 방지합니다.
모든 항구에 부유식 방파제를 적용할 수 있나요?
수심이 대단히 깊거나 해수 순환이 중요한 내만 항구에 적합합니다. 다만 파도의 주기가 매우 길거나 극도로 거친 외해에서는 수면 상자의 운동만으로 파도를 완벽히 차단하기 어려워 입지 조건에 따른 정밀 검토가 필요합니다.
