- 태풍의 길목에 위치한 가거도 방파제는 테트라포드 중량을 64톤까지 늘렸음에도 초대형 파도에 반복해서 파괴되었습니다.
- 단순히 블록 무게를 늘리는 방식 대신 아파트 13층 높이의 속 빈 콘크리트 상자를 침하시켜 일체형 벽을 만드는 케이슨 공법으로 전환했습니다.
- 설계 파고 기준을 12.5m로 상향 조정하고 구조적 역발상을 적용함으로써 45년 만인 2024년 12월 최종 완공되었습니다.
국토 최서남단 신안 가거도는 목포에서 배길로 4시간이나 걸리는 태풍의 최전선입니다. 인구 500명 남짓한 작은 섬이지만, 동중국해에서 조업하던 어선들이 악천후를 피해 숨어들 수 있는 유일한 피항지이죠. 그러나 이곳에 방파제를 세우는 일은 자연과의 지독한 싸움이었습니다. 방파제가 무너지면 그 뒤에 숨은 마을과 어선들이 거센 파도를 그대로 맞아야 했기 때문입니다.
해양 구조물 공학에서 방파제는 단순한 돌벽이 아닙니다. 파도의 엄청난 운동 에너지를 분쇄하고 억쇄하는 고도의 구조물입니다. 가거도 방파제의 역사적 재건 과정은 거대 구조물이 파도의 거대한 물리력을 어떻게 다뤄야 하는지 보여주는 명확한 공학적 사례입니다.
1979년, 동중국해를 오가는 어선들의 안전한 피항지를 마련하기 위해 480m 길이의 방파제 건설이 시작되었습니다.
테트라포드 적층 방식과 케이슨 공법의 개념
해안 방파제를 구축할 때 대표적으로 쓰이는 두 가지 방식이 있습니다. 첫 번째는 다리가 네 개 달린 콘크리트 구조물인 테트라포드(Tetrapod)를 맞물리게 쌓아 올리는 사석식 방파제 방식입니다. 테트라포드는 구조물 사이에 빈 공간을 만들어 파도의 에너지를 산산이 부수고 흡수하는 유체역학적 장점을 가집니다.
반면 케이슨(Caisson) 공법은 육상이나 도크에서 제작한 대형 속 빈 콘크리트 상자를 바다로 운반한 뒤 현장에서 침하시키는 일체형 벽체 방식입니다. 가방처럼 속이 비어 있는 거대 상자를 지정된 위치에 가라앉힌 후 내부를 자갈과 모래, 콘크리트로 채워 거대한 단일 방벽을 만듭니다.
방파제 구조물 사이의 틈을 보여주며 거대한 파도가 구조물에 가하는 물리적 충격의 규모를 설명하고 있습니다.
무작정 무게만 늘리면 파도를 막을 수 있다는 오해
사람들은 흔히 방파제가 무너지면 블록의 크기와 무게를 더 크게 만들면 된다고 생각합니다. 파도가 강하니까 돌덩이를 더 무겁게 누르면 해결될 것이라는 직관적인 기대 때문이죠.
하지만 해양 공학에서 단순히 중량만 늘리는 방식은 한계가 명확합니다. 파도의 파괴력은 물의 질량과 속도의 제곱에 비례하므로, 태풍이 유발하는 위력적인 파고 앞에서는 개별 블록의 중량 증가만으로 이를 견디기 어렵습니다. 더욱이 테트라포드 하나가 결속에서 이탈하여 굴러가기 시작하면, 그 블록이 오히려 다른 구조물을 타격하는 공구(무기)로 변하는 치명적인 악순환이 발생합니다.
단순히 무게를 늘리는 것만으로는 거친 파도를 막아내기에 한계가 있음을 방파제 구조가 말해줍니다.
가거도 방파제 45년의 잔혹사와 공학적 역발상
가거도 방파제는 1979년 길이 480m, 높이 12m 규모로 첫 공사를 시작했습니다. 그러나 공사가 절반쯤 진행된 1986년, 태풍 베라가 밀려와 방파제 220m를 통째로 뜯어갔습니다. 파도를 막으려고 쌓아둔 32톤짜리 테트라포드가 오히려 항구 안으로 밀려 들어와 방파제 본체를 때렸습니다.

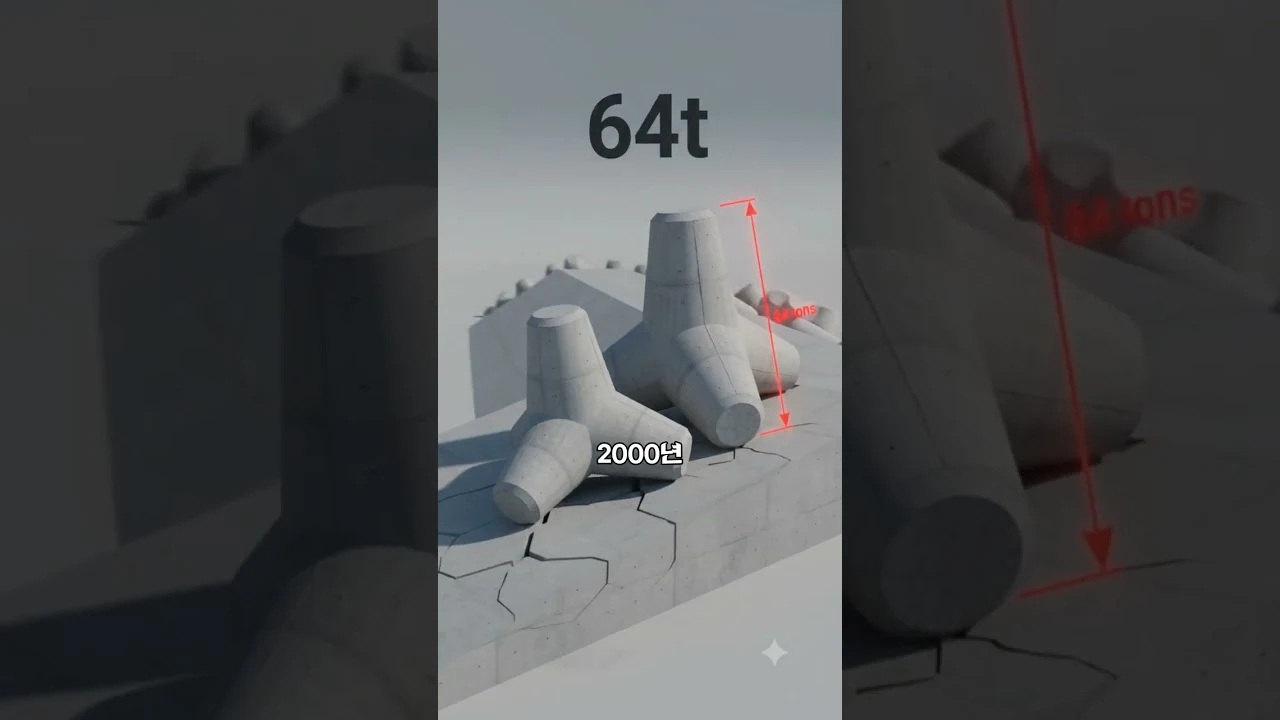

그러면 테트라포드를 더 무겁게 만들면 되지 않냐고요? 중량을 두 배인 64톤으로 늘렸지만, 2000년 태풍 프라피룬은 그마저 산산조각 냈습니다. 30년 만에 간신히 완공을 이룬 후에도 태풍 무이파와 볼라벤이 연달아 방파제 350m를 부수고 개당 740만 원에 달하는 테트라포드 2,500여 개를 바닷속으로 쓸어가 버렸죠. 총 수천 개의 블록이 사라지며 환장할 노릇이 이어졌습니다.
결국 공학진은 돌덩이를 낱개로 쌓아 올리는 방식을 포기하고 발상을 뒤집습니다. 아파트 13층 규모에 달하는 속 빈 거대 콘크리트 상자(케이슨)를 통째로 가라앉혀 틈새가 없는 단일 일체형 벽체를 세우기로 결정한 것입니다. 동시에 견뎌야 하는 버티는 파도의 기준 높이(설계파고) 자체를 기존 8.3m에서 12.5m로 대폭 상향했습니다.
기존의 테트라포드 방식에서 벗어나 거대한 콘크리트 상자인 케이슨을 활용해 새로운 방파제 설계 방식을 도입했습니다.
해양 구조물 해석과 국가 기반시설 설계를 바라보는 관점
가거도 방파제 재건 과정에는 초기 30년 공사에 1,343억 원, 2013년 시작된 복구 공사에 2,000억 원 이상의 예산이 투입되었습니다. 시공 과정 중에도 태풍 링링과 바비의 충격으로 케이슨이 주저앉아 보강 공사를 거치는 난관을 겪었습니다. 이 때문에 일각에서는 '세금 먹는 하마'라는 비판이 나오기도 했습니다.
하지만 자연의 힘을 억지로 누르려던 단품 블록 적층 방식에서 벗어나, 파도의 극단적 에너지 상한선 자체를 새로 설정하고 일체형 거대 구조물로 응력을 분산시킨 역발상은 극단적 해양 환경을 극복하는 중요한 기준을 제시합니다. 세 번 무너지고 네 번 다시 서서 2024년 12월, 45년 만에 마침내 완성된 가거도 방파제는 실패를 통해 극한의 자연 조건을 견디는 법을 배운 토목 공학의 집약체입니다.
FAQ
테트라포드 중량을 32톤에서 64톤으로 늘렸는데도 무너진 이유는 무엇인가요?
태풍이 만드는 파도의 에너지와 유속이 워낙 강하여 64톤 중량으로도 개별 블록의 이탈을 막지 못했습니다. 결속이 풀린 테트라포드가 굴러가면서 오히려 다른 방파제 구조물을 타격하여 파괴를 가속화했습니다.
가거도 방파제에 새로 적용된 케이슨 공법이란 무엇인가요?
개별 블록을 쌓는 대신 아파트 13층 높이 수준의 속이 빈 대형 콘크리트 상자를 통째로 바다에 가라앉힌 뒤 내부를 채워 강한 일체형 방벽을 만드는 공법입니다.
가거도 방파제 완공까지 얼마나 걸렸고 예산은 얼마나 들었나요?
1979년 첫 공사 시작 후 2024년 12월 최종 완공까지 45년이 걸렸습니다. 초기 30년 공사비 1,343억 원과 2013년 시작된 재복구 공사비 2,000억 원 이상이 투입되었습니다.
