- 주상복합 건물은 상층부 아파트와 하층부 상가가 요구하는 뼈대 구조가 정반대라는 구조적 딜레마를 가집니다.
- 전이보는 상부층의 촘촘한 벽과 기둥이 짊어진 무게를 통째로 받아 하부의 적은 굵은 기둥으로 전달하며 무게의 길을 옆으로 꺾어줍니다.
- 필로티 설계 기준상 최소 55cm 이상의 깊이로 제작되는 전이보는 지하주차장과 탁 트인 1층 로비 공간을 가능하게 만드는 핵심 구조체입니다.
주상복합이나 필로티 건물에 들어섰을 때 천장을 유심히 본 적이 있으신가요? 수십 층 높이의 아파트 건물 아래 1층 상가나 로비가 뻥 뚫려 있음에도 건물이 멀쩡히 서 있는 비밀은 바로 전이보(Transfer Beam)에 있습니다. 전이보는 위층의 촘촘한 벽과 기둥이 받치는 무거운 하중을 통째로 받아 아래층의 몇 안 되는 굵은 기둥으로 분산·전달하는 거대한 구조용 보입니다.
1. 주상복합 건물이 가진 근본적인 구조적 딜레마
건축물에서 위층 구조와 아래층 구조의 목적이 다를 때 심각한 설계적 충돌이 발생합니다. 주상복합 아파트의 상층부는 집 내부를 나누는 벽과 기둥이 촘촘해야 주거 공간으로서 기능합니다. 아파트 구조에서는 벽 자체가 건물을 지탱하는 뼈대 역할을 하므로, 이 벽과 기둥들은 자연스럽게 땅까지 직선으로 내려가고 싶어 합니다.

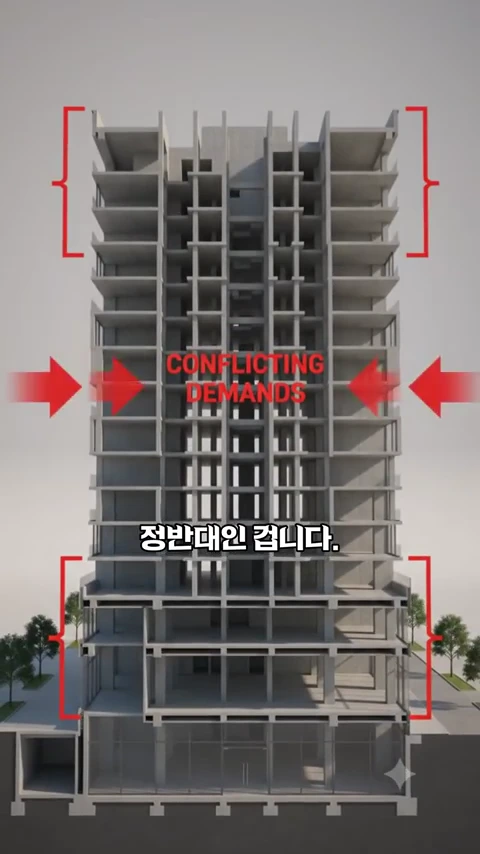

주거 공간을 위한 위층의 촘촘한 구조와 상업 시설을 위한 아래층의 개방된 구조는 건축적으로 서로 상반된 요구를 가집니다.
하지만 하층부는 상황이 완전히 딴판입니다. 1층 상가나 호텔 로비, 지하주차장은 사람이 자유롭게 이동하고 차량이 주차해야 하므로 기둥이 적고 공간이 뻥 뚫려 있어야 좋습니다. 상층부의 기둥을 그대로 땅까지 내린다면 1층 매장 한가운데 기둥이 빽빽하게 들어서서 공간을 제대로 사용할 수 없게 됩니다.
2. 전이보(Transfer Beam)란 무엇인가: 무게의 길을 꺾는 거대한 보

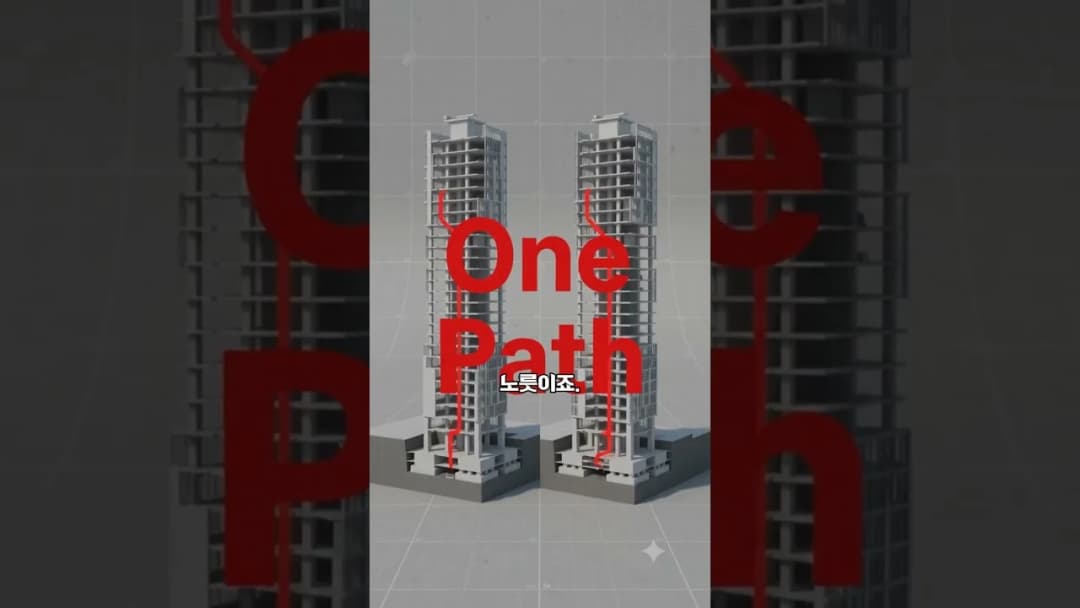

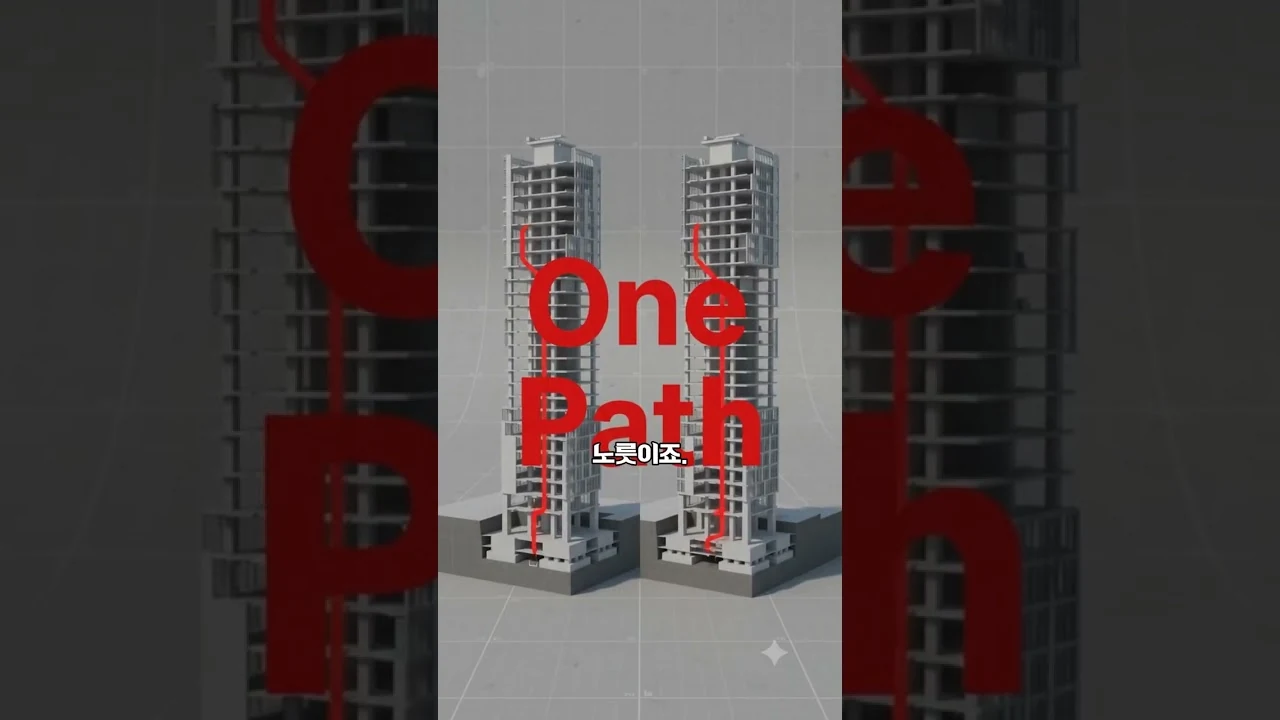

그렇다면 아래층 기둥을 몇 개만 남기고 무작정 빼버리면 어떻게 될까요? 위에서 내려오던 기둥들이 허공에 붕 뜨게 되고, 수십 층이 짓누르는 어마어마한 하중이 갈 곳을 잃어버립니다. 물리학적으로 건물 무게는 반드시 땅까지 이어진 연속적인 경로를 통해서만 내려갈 수 있기 때문입니다.

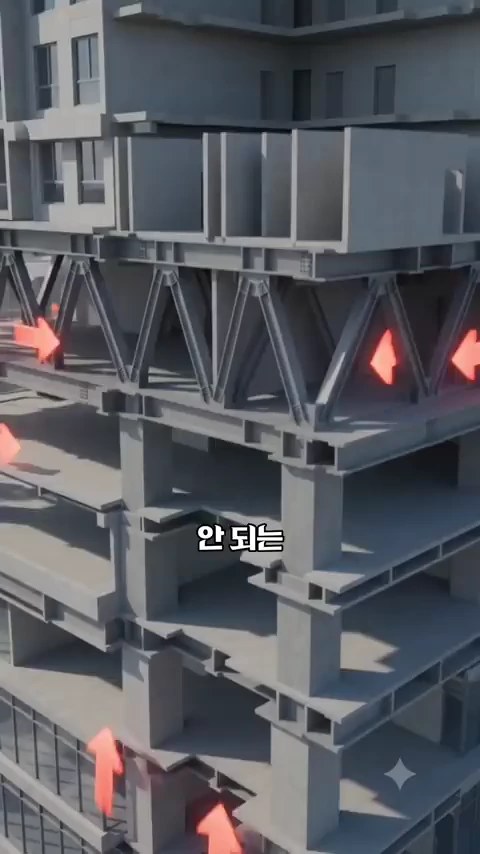

위층의 수많은 기둥이 쏟아내는 엄청난 무게를 거대한 전이보가 받아내어 아래층의 기둥으로 안전하게 분산시킵니다.
여기서 엔지니어들은 기둥을 일직선으로 억지로 잇는 대신, 중간에 거대한 보를 깔아 무게의 길을 옆으로 꺾어 주는 역발상을 적용합니다. 위층 기둥과 벽이 짊어진 무게를 이 보가 통째로 받아서 굵고 튼튼한 아래층 기둥 몇 개로 몰아주는 것입니다. 건물의 위와 아래 사이에 거대한 다리 하나를 걸쳐 놓은 셈인데, 이 구조체가 바로 전이보이며, 전이보가 설치된 층을 전이층이라고 부릅니다.
3. 사람들이 흔히 오해하는 지점: 기둥을 뺀 것이 아니라 하중 경로를 재배치한 것
많은 사람들이 하층부에 기둥이 적은 것을 보고 "구조적 기둥을 줄여서 안전성을 타협한 것 아닌가?"라고 오해하곤 합니다. 하지만 이는 기둥을 단순히 없앤 게 아니라, 하중 전달 방식을 수직 직선 전달에서 수평 전환 후 수직 전달 방식으로 바꾼 것에 불과합니다.
전이보는 층 하나 수준의 무게가 아니라 그 위로 얹혀 있는 수십 개 층 전체의 하중을 한 몸으로 받아내는 부재입니다. 따라서 일반적인 천장 보와는 덩치와 강도 면에서 비교가 되지 않을 정도로 육중하게 제작됩니다. 힘을 무작정 억누르는 것이 아니라 물리학적 하중 경로를 구조적으로 제어하는 명쾌한 해결책인 셈입니다.
4. 실제 현장에 적용된 전이보: 최소 55cm 규격과 지하주차장의 비밀
실제 건축 현장에서 전이보에 적용되는 공학적 기준은 매우 엄격합니다. 현행 필로티 건물 설계 기준에 따르면 전이보의 깊이는 최소 55cm 이상으로 제한되어 있으며, 실제 대형 현장에서는 이보다 훨씬 두껍고 웅장한 크기로 제작되어 들어갑니다.
지하주차장이나 저층 천장을 다니다 보면 머리 위로 유난히 두껍고 튀어나온 보를 목격할 수 있습니다. 이것이 바로 상부층 전체의 하중을 견디고 있는 전이보이거나 전이보로부터 하중을 전달받는 주요 구조부재입니다. 기둥 사이 간격이 유난히 넓은 1층 로비 역시 머리 위에 이 강력한 전이보가 숨겨져 있기 때문에 탁 트인 개방감을 유지할 수 있습니다.
5. 공간을 읽는 눈: 두꺼운 보를 볼 때 알아채야 할 구조적 진실
건축 구조를 이해하면 평소 무심코 지나치던 공간들이 다르게 보입니다. 탁 트인 1층 로비나 넓은 지하주차장 천장에 걸려 있는 유난히 굵은 콘크리트 보는 단순한 인테리어 요소나 둔탁한 구조물이 아닙니다.
상층부의 촘촘한 집들과 하층부의 넓은 상업 공간이라는 정반대의 뼈대 요구 조건을 완벽하게 성립시키기 위해 공학자들이 설계한 하중 분산의 결과물입니다. 기둥이 땅으로 직접 내려오지 못할 때 무게의 길을 옆으로 꺾어 안전하게 지상까지 전달하는 기술, 전이보는 바로 이러한 발상의 전환으로 탄생한 핵심 구조체입니다.
FAQ
위층 기둥과 아래층 기둥이 일직선으로 맞닿지 않아도 건물이 안전한가요?
네, 안전합니다. 전이보(Transfer Beam)가 상부층의 하중을 통째로 받아서 하부의 굵고 강한 기둥으로 확실하게 전달하도록 구조 계산을 거쳐 설계되기 때문에 건물의 구조적 안전성이 유지됩니다.
전이층은 건물에서 주로 어느 위치에 만들어지나요?
아파트나 오피스텔 같은 주거용 공간이 끝나고, 1층 로비나 상가, 지하주차장처럼 기둥이 적고 넓은 개방 공간이 시작되는 경계 층에 전이층이 형성됩니다.
지하주차장 천장에서 유난히 두꺼운 보가 보이는 이유는 무엇인가요?
그 두꺼운 보가 바로 상부 수십 개 층의 무게를 받아 하부 기초로 전달하는 전이보이거나 하중을 분산받는 핵심 구조 부재이기 때문입니다.
