- 단순히 흙을 쌓아 올린 제방은 물을 머금어 무너지거나 제방 밑 모래를 뚫고 솟구치는 '모래 끓음' 현상으로 쉽게 붕괴합니다.
- 이를 막기 위해 제방 아래 모래층까지 0.002mm 미만의 미세한 찰흙을 채워 차수벽을 세우고, 비탈면 피복과 배수 펌프를 함께 가동합니다.
- 제방은 단순한 흙벽이 아니라 땅속 침투수 차단, 표면 침식 방지, 내수 배제, 하수 역류 방지가 결합된 다층 방어 체계입니다.
홍수가 닥쳤을 때 강가에 흙을 높게 쌓아두기만 하면 집과 마을을 안전하게 지킬 수 있을까요? 겉보기에는 단순한 흙더미처럼 보이지만, 그냥 쌓아 올린 흙벽은 불어난 강물의 압력을 절대로 버텨내지 못합니다. 제방은 지상으로 넘쳐흐르는 물뿐만 아니라 눈에 보이지 않는 땅속 수압과 파도, 하수관 역류까지 유기적으로 통제하는 다층 방어 시스템입니다.
1. 제방을 단순히 흙더미로 보면 안 되는 이유
홍수가 나면 흔히 물길을 막기 위해 흙을 높이 쌓는 장면을 떠올립니다. 하지만 마구 퍼 올린 흙 속에는 셀 수 없이 많은 공극(빈틈)이 존재합니다. 강물이 차오르면 이 빈틈으로 물이 급격히 스며들면서 단단해야 할 흙벽이 순식간에 물렁한 진흙으로 변해 허망하게 무너져 내립니다.
흙을 다져 쌓더라도 엄격한 기준이 필요합니다. 미국 육군 공병대 기준에서는 흙을 한 번에 두껍게 쌓지 않고, 스마트폰 길이 정도인 한 겹당 15cm 이하로 얇게 펴서 층층이 다지도록 규정합니다. 흙 입자 사이의 빈틈을 물리적으로 압착해 줄여야만 물이 제방 몸체로 침투하는 속도를 늦출 수 있기 때문입니다.
2. 흙벽을 무너뜨리는 핵심 원인: 모래 끓음과 지수 메커니즘
단단히 다진 흙벽조차 무너뜨리는 진짜 문제는 제방 위가 아니라 제방 밑 땅속에서 시작됩니다. 강 수위가 높아지면 하천 바닥 아래에 가해지는 수압이 급격히 증가합니다. 이 압력에 밀린 지하수가 강바닥 모래층을 타고 제방 아래를 통과해 반대편 마당이나 제방 뒤쪽 지면으로 거품처럼 솟구쳐 오르는 현상이 일어납니다.

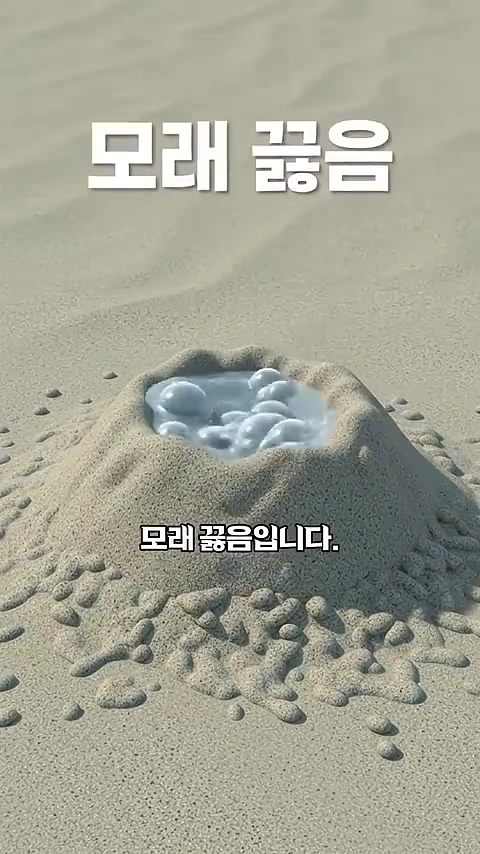

강물이 제방 밑 땅속으로 스며들어 뒤쪽 지면에서 솟아오르는 이 현상은 제방의 기초를 약화하는 치명적인 위협이 됩니다.
이것이 바로 모래 끓음(Sand Boiling) 현상입니다. 땅속 물이 빠져나오면서 주변 모래 입자까지 함께 뿜어 올리기 때문에 제방 아래쪽에 거대한 물길(파이핑)이 뚫리게 됩니다. 지표면 위의 흙벽이 아무리 튼튼해도 발밑 지반이 통째로 유실되어 제방 전체가 순식간에 주저앉고 맙니다.
3. 차수벽의 정의와 찰흙의 물리적 특성
흔히 방수라고 하면 콘크리트나 화학 약품을 떠올리기 쉽지만, 제방 아래 깊은 땅속 물길을 차단하는 핵심 재료는 0.002mm보다 작은 미세 입자로 이루어진 찰흙입니다. 찰흙 입자는 1mm 공간 안에 500개 이상 나란히 들어갈 정도로 극도로 작습니다.

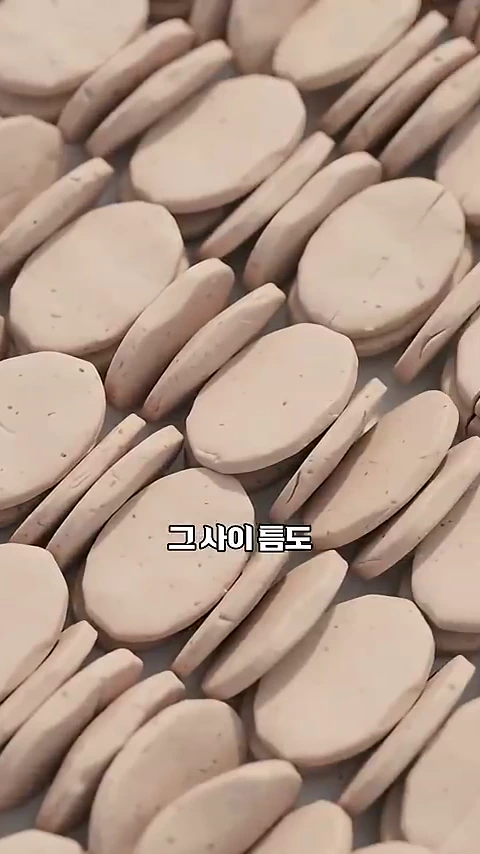

물길을 막는 결정적인 역할을 하는 찰흙 입자는 워낙 미세해서 빈틈을 촘촘하게 메워줄 수 있습니다.

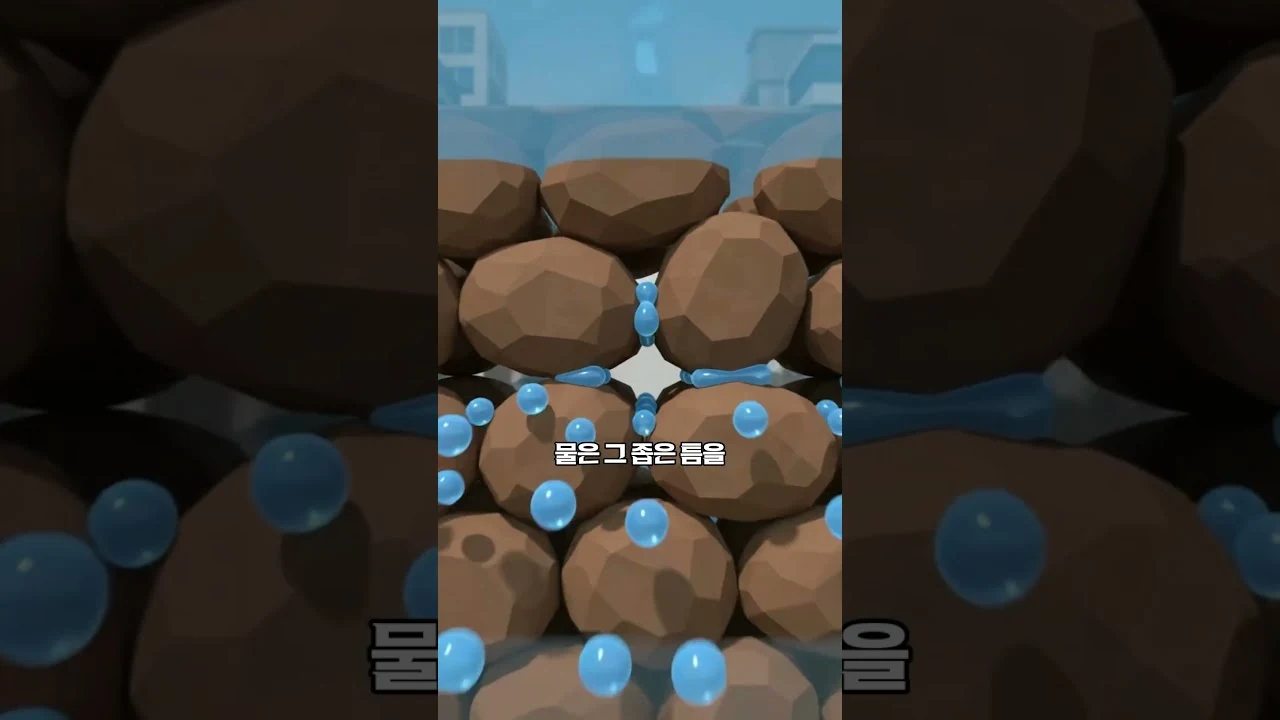

공학적으로 입자가 미세할수록 입자 사이의 틈(공극) 역시 극도로 좁아져 물 분자가 마찰 저항을 이겨내고 통과하기가 사실상 불가능해집니다. 엔지니어들은 제방 밑 모래층을 바닥 암반 부근까지 깊게 파낸 뒤 이 좁은 틈새를 찰흙으로 빽빽하게 채워 넣습니다. 이렇게 지하에 형성된 불투수성 벽을 차수벽(Cut-off wall)이라고 부릅니다. 땅속 물길 자체를 물리적으로 봉쇄하는 원리입니다.
4. 외수 침식과 내수 배제를 통제하는 통합 제방 공학
땅속 물길을 잡았다고 해서 방어가 끝나는 것은 아닙니다. 제방 바깥쪽에서는 강한 바람이 일으킨 파도가 제방 비탈면의 흙을 지속적으로 갉아먹는 세굴 현상이 일어납니다. 이를 막기 위해 아파트 10층 높이에 달하는 30m 길이의 대형 방수 비닐이나 토목 섬유를 비탈면에 통째로 덮고, 상단은 말뚝으로 고정하며 하단은 모래주머니로 눌러 표면 침식을 막아냅니다.

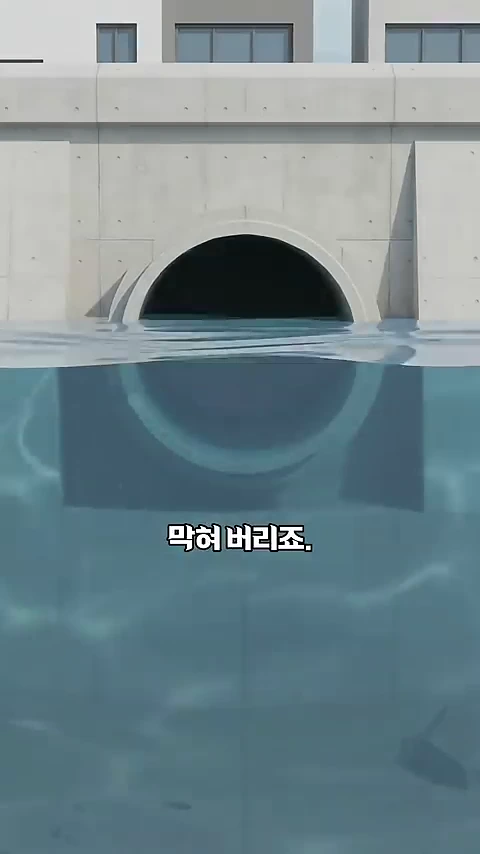

수위가 높아지면 빗물을 내보내야 할 배수관조차 강물에 잠겨 제 기능을 하지 못하게 됩니다.
반대로 제방 안쪽에 내리는 빗물은 하천 수위가 높아진 탓에 자연스럽게 빠져나가지 못합니다. 이 물을 강제로 퍼내지 않으면 제방 안쪽이 빗물에 잠기는 '내수 침수'가 발생합니다. 제방 안쪽 가장 낮은 지점에 배수펌프장을 설치해 24시간 밤낮없이 물을 퍼 올려 강으로 뿜어내는 이유가 여기에 있습니다.
5. 일상에서 확인하는 수리학적 응용: 역류 방지 밸브
제방의 방어 원리는 도시의 반지하 주택이나 배수 시스템에도 그대로 적용됩니다. 폭우로 도로 하수관 수위가 높아지면 하수관 속 오수가 역류하여 가정 내 변기나 욕실 배수구로 뿜어져 나오는 사고가 발생합니다.
이를 막기 위해 배관 내부에 설치하는 장치가 역류 방지 밸브(체크 밸브)입니다. 집에서 나가는 물은 수압으로 문을 밀어 열고 배출되지만, 외부에서 거꾸로 밀려드는 물은 반대 방향에서 문을 강하게 밀어 닫아버리는 구조입니다. 강물이 제방을 넘어오지 못하게 막는 것부터 집 안 배관의 역류를 막는 것까지, 물의 압력 차이를 공학적으로 제어하는 원리는 정확히 맞닿아 있습니다.
FAQ
흙을 단단히 다져 쌓아도 제방이 무너지는 이유는 무엇인가요?
흙벽 자체의 문제뿐만 아니라 불어난 하천 수압이 제방 아래 땅속 모래층으로 침투하기 때문입니다. 수압을 이기지 못한 지하수가 제방 안쪽 지표면으로 모래와 함께 뿜어져 나오는 '모래 끓음'이 발생하면, 하부 지반이 텅 비면서 제방 전체가 주저앉게 됩니다.
차수벽에 모래 대신 찰흙을 채우는 공학적 이유는 무엇인가요?
찰흙 입자는 직경이 0.002mm 미만으로 극도로 미세해 입자 사이의 틈이 매우 좁습니다. 물 분자가 이 미세한 틈새의 마찰 저항을 뚫고 통과하기 어렵기 때문에 지하수 침투를 막아주는 천연 방수벽 역할을 완벽히 해냅니다.
제방 안쪽에 배수펌프장이 반드시 필요한 이유는 무엇인가요?
홍수 때 하천 수위가 제방 안쪽 지표면보다 높아지면 평소 자연스럽게 흘러나가던 빗물 배출 경로가 완전히 막힙니다. 제방 안쪽에 쏟아지는 빗물을 강제로 퍼 올려 하천으로 방류하지 않으면 내부가 침수되기 때문입니다.
