6
- 건물을 튼튼하게만 지으면 지진의 충격이 내부로 고스란히 전달되어 정밀 설비와 마감재가 파손되는 한계가 있습니다.
- 면진 기술은 건물 하부에 특수 받침을 설치해 지반의 흔들림을 물리적으로 분리하고 상부로 전달되는 충격을 줄입니다.
- 대형 재난 상황에서도 핵심 기능을 유지해야 하는 거점 병원을 중심으로 면진 장치 적용이 필수로 자리 잡고 있습니다.
2023년 2월 튀르키예에 대지진이 연달아 발생했을 때, 주변 도시의 건물들이 무너지는 참사 속에서도 정상적으로 수술을 계속 이어간 병원이 있었습니다. 바로 튀르키예의 아다나 시티 병원입니다. 재난 상황에서 가장 중요한 피난처이자 치료 거점이어야 할 병원이 지진 속에서도 멈추지 않고 기능할 수 있었던 이유는 무엇이었을까요?
흔히 건물을 무조건 두껍고 튼튼하게 지으면 지진을 견딜 수 있다고 생각하기 쉽습니다. 하지만 지진 공학에서 중요한 것은 단순히 기둥이 버티는 것을 넘어 건물 내부의 기능이 유지되는가입니다. 아다나 시티 병원은 튼튼함에만 매달리는 대신, 지진의 흔들림 자체를 상부 건물로 전달하지 않는 면진(Base Isolation) 기술을 도입해 이 문제를 해결했습니다.
왜 튼튼하게 짓는 것만으로는 부족할까?
지진이 발생하면 많은 사람이 곧바로 병원으로 몰려듭니다. 하지만 병원 건물 역시 지면과 맞닿아 있기에 땅이 흔들리면 똑같이 흔들립니다.
그럼 기둥과 벽을 훨씬 더 두껍고 단단하게 만들면 되지 않냐고요? 건물이 튼튼해서 뼈대가 부러지지 않더라도, 땅의 강한 진동 에너지는 건물 전체로 고스란히 전달됩니다. 겉으로 보기에 건물은 멀쩡히 서 있어도 안쪽 벽이 갈라지고, 천장 마감재가 떨어지며, 정밀 의료기기와 배관이 망가집니다. 실제로 튀르키예 대지진 당시 새로 지은 대형 병원 몇 곳조차 뼈대는 남았지만 내부 설비가 대부분 파손되어 제 기능을 하지 못했습니다. 재난 거점 시설에 이 같은 기능 상실은 환장할 노릇인 셈입니다.
튼튼히 버티는 ‘내진’과 흔들림을 흘려보내는 ‘면진’
지진에 대응하는 기술은 크게 건물이 충격을 힘으로 버텨내는 내진(Seismic Resistance)과, 지반과 건물을 물리적으로 분리해 흔들림을 차단하는 면진(Seismic Isolation)으로 구분됩니다.
내진 구조가 지진의 진동을 온몸으로 받아내며 버티는 방식이라면, 면진 구조는 발상을 뒤집어 지진 에너지가 건물로 올라오는 통로를 크게 줄이는 방식입니다. 땅이 좌우로 사납게 요동치더라도 건물 본체는 그 위에서 아주 느리게 미끄러지도록 만들어, 내부 사람이 느끼는 충격과 가속도를 극적으로 줄여줍니다.

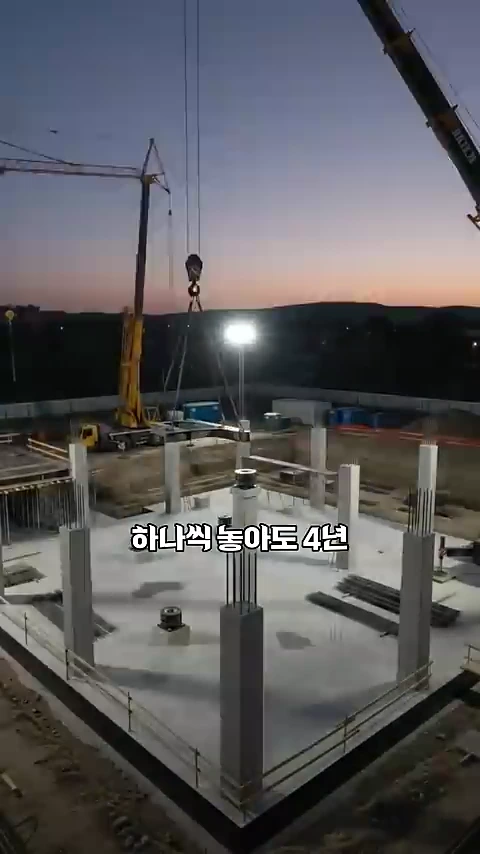

지진의 흔들림을 효과적으로 차단하기 위해 건물 하부 기둥 사이에 면진 받침을 설치하는 공사 과정입니다.
1,512개의 면진 받침이 작동하는 물리적 원리
아다나 시티 병원은 지하층 기둥과 기초 사이에 총 1,512개의 면진 받침을 설치했습니다. 하루에 한 개씩 시공해도 4년이 넘게 걸리는 막대한 수량입니다.
이 면진 받침 내부에는 오목한 곡면 접시와 그 위를 부드럽게 움직이는 미끄럼판이 들어 있습니다. 지진으로 땅이 급격히 흔들리면 아래쪽 접시는 지반을 따라 격렬하게 움직이지만, 상부 건물을 받치고 있는 미끄럼판은 오목한 접시 위를 부드럽게 미끄러집니다. 그 결과 건물 본체는 마치 공중에 매달린 그네처럼 천천히 완만하게 움직일 뿐, 지반의 거친 진동이 위로 전달되지 않습니다. 덕분에 아다나 시티 병원은 강진 속에서도 주요 뼈대는 물론 내부 벽체와 정밀 수술실 설비까지 온전히 지켜낼 수 있었습니다.
지진이 발생하면 많은 환자가 몰리는 병원 건물이 흔들림을 효과적으로 견뎌낼 수 있는 비결입니다.
실제 건축 설계와 안전 기준에서의 적용 방향
튀르키예 정부는 지진 위험 지역에 국가가 짓는 대형 병원에 면진 받침 설치를 법적 의무로 지정했습니다. 지진 발생 직후 수많은 응급 환자를 수용해야 하는 필수 기반 시설의 경우, 붕괴 방지를 넘어선 완벽한 기능 유지가 필수적이기 때문입니다.
과거에는 높은 초기 공사 비용과 복잡한 유지 관리 문제로 일반 주거용 건물에는 거의 쓰이지 않았습니다. 그러나 붕괴 피해를 목격한 이후 민간 아파트에서도 면진 설계를 요구하는 수요가 크게 늘어났습니다. 건축물의 안전을 평가할 때는 단순히 구조체가 무너지지 않는지를 넘어, 재난 순간에도 내부 시스템이 중단 없이 작동할 수 있는지 구조적 분리 설계를 함께 고려해야 합니다.
FAQ
내진 설계와 면진 설계의 가장 큰 차이는 무엇인가요?
내진 설계는 기둥과 벽체를 튼튼하게 만들어 지진의 충격을 힘으로 버텨내는 방식이고, 면진 설계는 건물 기초에 특수 받침을 두어 지반의 흔들림이 상부 건물로 전달되지 않도록 흘려보내는 방식입니다.
면진 받침이 있으면 지진이 나도 건물이 아예 안 흔들리나요?
아예 흔들리지 않는 것은 아닙니다. 지반이 급격하고 거칠게 흔들릴 때 건물 본체가 그네처럼 느리고 완만하게 움직이도록 유도해 충격을 흡수합니다.
면진 기술을 모든 일반 건물에 적용하지 않는 이유는 무엇인가요?
특수 베어링 장치 설치와 주기적인 점검이 필요해 초기 시공비와 유지 관리 비용이 높기 때문입니다. 따라서 지진 후에도 기능이 멈추면 안 되는 대형 병원이나 핵심 공공시설에 우선 적용됩니다.
