- 옥상 배수는 방수층을 무한정 두껍게 쌓기보다 미세한 경사를 만들어 물이 고이지 않고 즉시 흘러가도록 유도합니다.
- 도심 하수관로는 하류로 갈수록 좁아질 수 없으며, 처리장 용량 한계 때문에 기준치를 넘는 빗물은 하천으로 방류합니다.
- 기후변화로 관로 확장이 한계에 부딪히자, 물을 빠르게 쏟아내는 대신 대심도 터널에 잠시 가두어 분산하는 저류 방식이 도입되었습니다.
아파트 옥상은 겉보기에 완벽하게 평평해 보이지만, 바닥에는 눈에 띄지 않는 미세한 기울기가 숨어 있습니다. 폭우가 쏟아지는 날 빗방울이 바닥판에 닿는 순간부터 지하 40m 깊이의 대형 물그릇에 도달하기까지, 도시의 수리 시스템은 정밀하게 계산된 물리 법칙과 설계 기준에 따라 움직입니다.
도시 방재와 건축 설비의 핵심은 물을 억지로 막아서 버티는 것이 아니라, 갈 길을 터주고 흐르는 속도를 통제하는 것입니다. 건물 옥상의 작은 배수구에서 시작해 1조 5천억 원 규모의 대심도 터널로 이어지는 빗물 처리 메커니즘을 하나씩 짚어봅니다.
1. 옥상의 진짜 적과 배수 설계의 3대 기본 규칙
옥상 방수에서 가장 경계해야 할 대상은 쏟아지는 빗줄기가 아니라 바닥에 남아 있는 고인 물입니다. 비는 내리다가 그치지만, 고인 물은 며칠씩 머물며 콘크리트의 미세한 틈을 집요하게 파고듭니다. 아무리 두꺼운 방수층을 시공해도 물이 계속 고여 있으면 이음매부터 손상되기 마련입니다.
그래서 공학은 물을 무작정 차단하는 대신 머물 자리를 없애는 설계를 택합니다. 건물 골조 바닥판 자체에 미세한 기울기를 주어 빗물이 가장 낮은 곳으로 자연스럽게 흐르도록 유도합니다. 이 물길의 끝에 자리한 배수구가 바로 루프드레인(Roof Drain)입니다. 빗물 배제 시스템에는 세 가지 핵심 설계 원칙이 작동합니다.

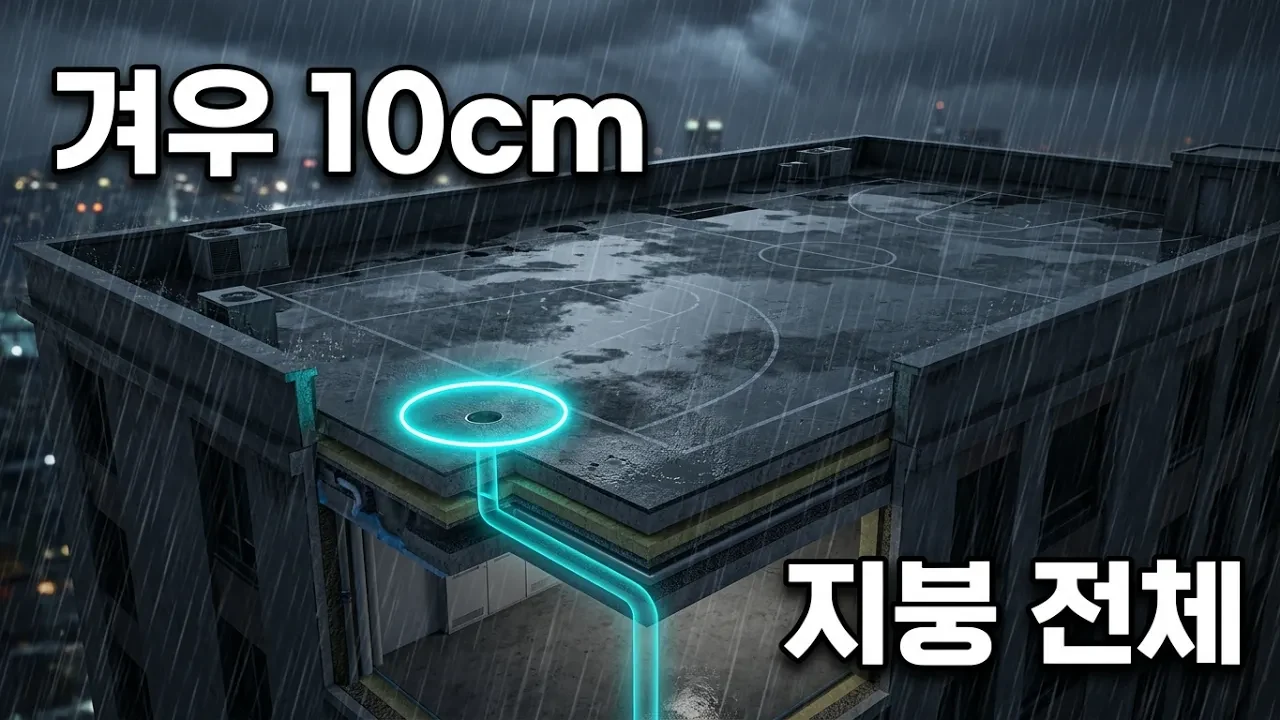

- 비례 설계의 원칙: 배수구는 무작정 크게 뚫을 수 없습니다. 구멍이 커질수록 방수층이 끊기는 면적 역시 늘어나기 때문입니다. 국가 설계 기준에 맞춰 지붕 면적과 해당 지역의 시간당 최대 강우량을 계산해 관 굵기를 결정합니다. 예컨대 시간당 100mm 강우량 기준일 때 지름 10cm 관 하나가 약 400㎡(농구장 면적 수준) 지붕을 감당합니다.
- 연속 단면의 원칙: 물이 흐르는 방향을 따라 배관이 좁아져선 안 됩니다. 하류로 갈수록 관경이 같거나 더 굵어져야만 병목 현상에 따른 역류를 막을 수 있습니다.
- 전용성과 중력 낙하: 건물 수직 빗물 파이프는 오수관이나 통기관과 함께 쓸 수 없습니다. 별도의 동력 장치 없이 순수 중력 낙하를 이용해 지상으로 물을 떨어뜨립니다.
2. 합류식 하수도와 처리 용량의 현실적 한계
건물 바닥에 닿은 빗물은 100m당 최소 1m 수준의 경사를 타고 단지 밖 공공 하수관로로 빠져나갑니다. 하지만 공공 관로망으로 진입하는 순간부터 상황이 달라집니다.

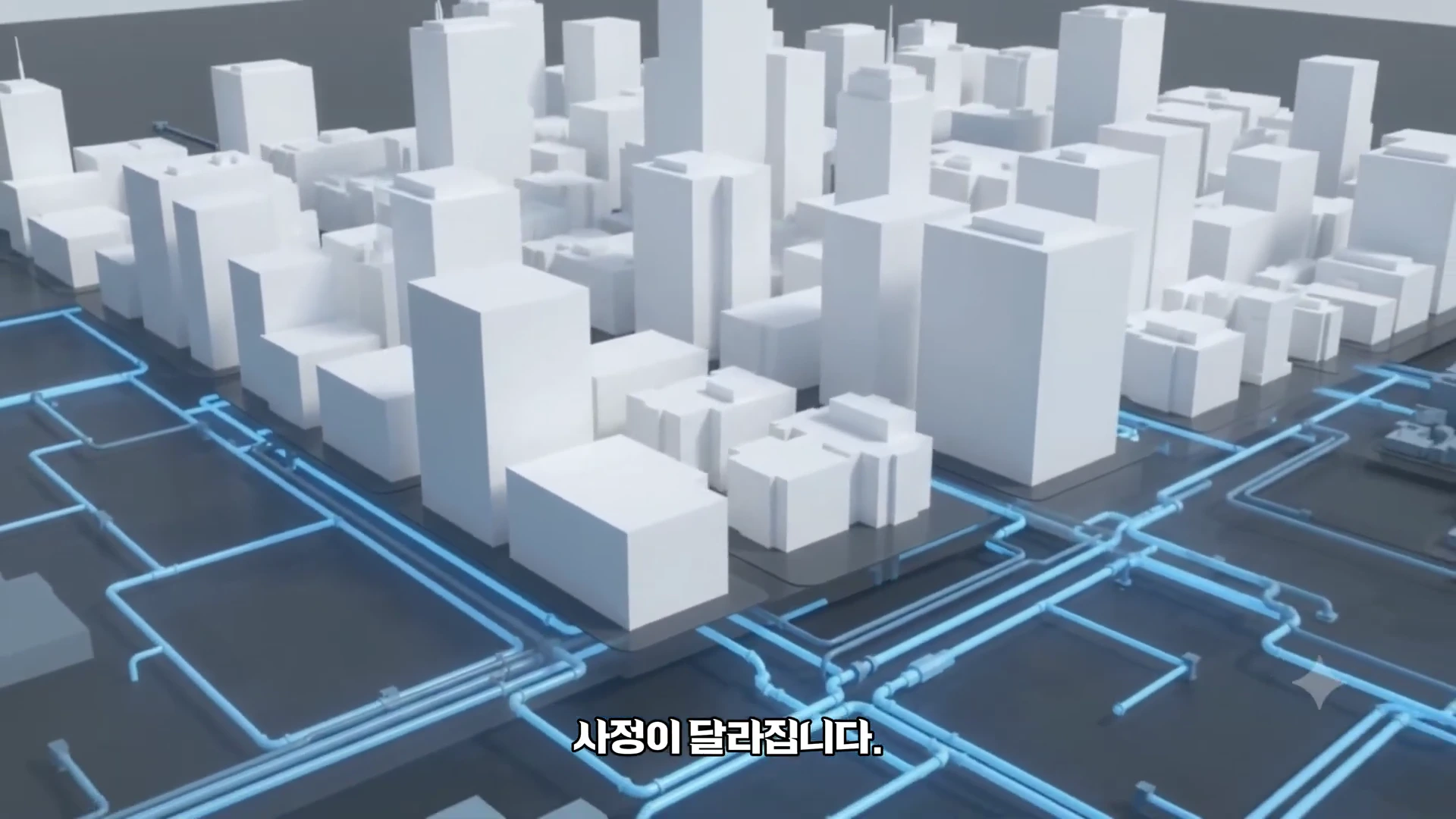

건물에서 배출된 빗물이 단지 경계를 넘어 공공 하수도망으로 합류하는 도시 지하 배수 시스템의 구조입니다.
서울을 비롯한 구도심은 대부분 빗물과 생활 오수가 하나의 관으로 모이는 합류식 하수도를 씁니다. 맑은 날에는 오수만 모여 하수처리장으로 향하므로 문제가 없지만, 폭우가 쏟아지면 평소 유량의 수십 배에 달하는 물이 한꺼번에 쏟아져 들어옵니다.
그렇다면 하수처리장을 수십 배 크기로 증설하면 되지 않느냐고 반문할 수 있습니다. 그러나 1년에 며칠 되지 않는 극한 호우에 대비하자고 막대한 세금을 들여 초대형 처리장을 짓는 것은 현실적인 선택이 아닙니다.
평상시 안정적이던 물길도 집중호우가 발생하면 감당하기 어려운 유량으로 급증합니다.
여기서도 수리적 타협이 이루어집니다. 하수도 시설 기준에 따라 비가 올 때는 평상시 물량의 3배까지만 하수처리장으로 보내고, 빗물이 대거 섞여 희석된 초과 유량은 '우수토실'이라는 분기 시설을 거쳐 도심 하천으로 방류합니다. 큰비가 올 때 청계천을 비롯한 도심 하천 수위가 급격히 불어나는 이유가 바로 이 우회 구조 때문입니다.
3. 관로 확장의 딜레마와 '잠시 가두기'로의 전환
전국 지하에 묻힌 하수관로는 총 17만 km를 웃돕니다. 이 관로들은 과거 설계 기준(서울 기준 시간당 95mm 내외)에 맞춰 시공되었습니다. 하지만 2010년 신월동(시간당 93mm) 침수와 2022년 동작구(시간당 141.5mm) 폭우처럼 기후변화에 따른 극한 강우는 기존 관로의 통수 용량을 훌쩍 넘어서고 있습니다.
용량이 모자란다면 땅을 파서 배관을 전부 굵은 것으로 바꾸면 해결될까요? 수만 km에 달하는 도심 지하 관로를 교체하는 것은 예산상 불가능할뿐더러, 하류 관로가 좁아져선 안 된다는 대원칙 때문에 특정 구간만 넓혀서는 효과를 보기 어렵습니다. 상류 관을 키우면 하류 전체를 모조리 파헤쳐 교체해야 하는 연쇄적 딜레마가 발생합니다.
무작정 배관을 키우기보다 물을 잠시 가두어 방류량을 조절하는 방식이 도시 침수 대응의 핵심 대안으로 자리 잡았습니다.
결국 도시는 물을 최대한 빨리 쏟아내 버리던 방식에서 빗물을 잠시 붙잡아 두는 저류(Retention) 방식으로 패러다임을 바꿨습니다. 관로 옆 지하에 거대한 물그릇을 묻어 피크 시간대 강우를 가두어두고, 비가 잦아들면 하류로 천천히 방류하는 방식입니다.
4. 대심도 빗물터널의 실제 효과와 한계

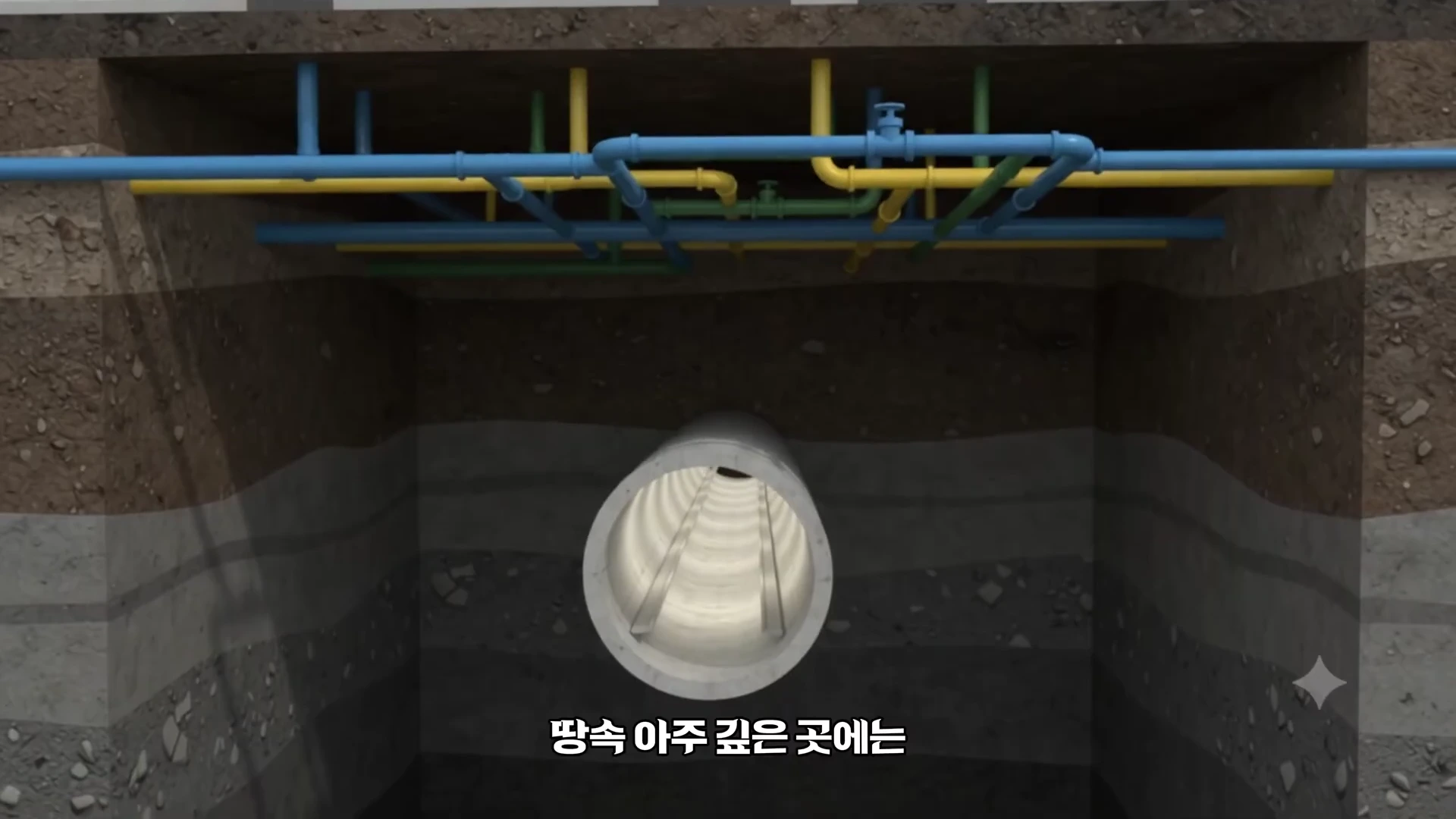

이러한 저류 설계를 대규모로 구현한 대표 사례가 지하 40~50m 깊이에 구축되는 대심도 빗물저류배수시설입니다.
- 신월 빗물저류터널: 직경 10m(대형 버스 2대가 지날 수 있는 크기), 총 저류 용량 32만 톤(수영장 160개 규모)으로 2020년 완공되었습니다. 2022년 서울 전역이 침수 피해를 겪었을 때, 신월동 일대는 침수를 성공적으로 방어하며 약 600세대의 침수 피해를 막아낸 것으로 분석되었습니다.
- 서울시 대심도 터널 확대: 강남역, 광화문, 도림천 등 상습 침수 구역을 대상으로 총연장 18.9km, 약 1조 5천억 원 규모의 대심도 터널 사업이 추진 중입니다. 방재 성능 목표 역시 시간당 100~110mm 수준으로 상향되었습니다.
하지만 이 거대한 지하 토목 시설에도 치명적인 약점이 있습니다. 배수 시스템의 최상류인 건물 옥상 루프드레인의 거름망이 낙엽과 쓰레기로 막히면, 지하의 1조 원대 터널이 텅 비어 있어도 물은 옥상에 갇혀 하중을 가하고 누수를 일으키게 됩니다.
5. 건축 및 도시 수리 시스템 해석의 시사점
빗물 관리 인프라는 개별 건물의 배수 설비부터 도시 지하 깊은 곳의 터널까지 유기적으로 맞물려 작동합니다. 실무와 일상에서 이 시스템을 이해할 때는 다음 원칙에 주목해야 합니다.
- 상류 관리의 중요성: 도시 방재의 출발점은 옥상 배수구와 지상 빗물받이의 이물질 관리입니다. 하류 용량이 아무리 커도 최상류 입구에서 병목이 생기면 배수망 전체가 무력화됩니다.
- 구배와 방수층 유지: 건물 옥상은 물을 막아내는 페인트 도막 이상으로, 물이 고이지 않고 드레인으로 흐르도록 돕는 물리적 구배(경사)가 온전한지 정기적으로 점검해야 합니다.
- 유출 억제와 지체 방류: 모든 빗물을 한 번에 하수관으로 쏟아붓지 않고 단지 내 저류조나 침투 시설을 활용해 하류 부하를 덜어주는 것이 도시 수해를 줄이는 핵심 전략입니다.
FAQ
아파트 옥상 방수를 아무리 두껍게 해도 누수가 생기는 이유는 무엇인가요?
방수재는 물을 막아내는 차단막일 뿐 물을 스스로 없애는 장치가 아닙니다. 바닥 경사가 맞지 않아 물이 계속 고여 있으면 수압과 습기가 방수층 이음매와 콘크리트 미세 균열을 지속적으로 파고들어 결국 누수가 발생합니다.
비 오는 날 하수처리장에서 모든 빗물을 다 처리하지 않는 이유는 무엇인가요?
합류식 하수관에서는 비가 올 때 오수와 빗물이 섞여 평소의 수십 배에 달하는 유량이 유입됩니다. 1년에 며칠 되지 않는 호우를 감당하자고 초대형 처리장을 짓는 것은 비경제적이므로, 시설 기준에 맞춰 평소의 3배까지만 처리하고 희석된 초과분은 하천으로 우회 방류합니다.
기존 하수관을 무작정 큰 관으로 교체하기 어려운 이유는 무엇인가요?
수리공학 원리상 하류로 갈수록 배관 직경이 같거나 넓어져야 역류가 발생하지 않습니다. 따라서 특정 침수 구간의 관만 넓힐 수 없고, 그 하류에 연결된 수만 km의 도심 지하 관로를 전부 파헤쳐 교체해야 하므로 천문학적인 비용과 시간이 소요됩니다.
