- 지역난방 열수송관은 온도가 100도 오를 때마다 100m당 약 12cm씩 팽창하는 강철의 물리적 딜레마를 안고 있습니다.
- 공학자들은 팽창을 억누르는 대신 매설 전 전기로 미리 늘려 묻는 예열공법과 흙의 마찰 지지력, 1.5cm 간격의 감지선으로 파열 위험을 막아냈습니다.
- 이 방식 역시 팽창 응력을 분산할 뿐 완전히 없애지는 못하므로 20년 이상 노후 배관에 대한 정기 진단과 체계적인 관리가 필수입니다.
아파트 바닥을 따뜻하게 데우는 온수는 발전소에서 출발해 도로 밑 수 킬로미터를 가로질러 옵니다. 그런데 강철로 만든 지하 배관은 온도가 오르면 늘어나고 식으면 줄어듭니다. 온도가 100도 오르면 100m당 약 12cm 안팎이 팽창하는데, 수 킬로미터 단위로 이어지는 배관 전체로 따지면 늘어나는 길이가 미터 단위에 달합니다. 흙 속에 꽉 묻혀 움직일 틈도 없는 지하 관로가 어떻게 터지지 않고 버티는 걸까요?
결론부터 말하자면 배관을 무작정 짓눌러 팽창을 억누른 것이 아닙니다. 늘어날 분량만큼 미리 늘려놓고 묻어버리는 역발상으로 문제를 해결했습니다.
왜 열팽창 제어 개념이 중요한가: 지하 배관의 치명적 딜레마
지역난방은 발전소에서 데운 고온수를 지하 배관망을 거쳐 각 단지 기계실로 보내고, 열만 전달한 뒤 식은 물을 다시 발전소로 회수하는 방식으로 운영됩니다. 이때 지하에 묻히는 배관은 내부 강철관, 중간 단열재, 외부 플라스틱 외관으로 이뤄진 3중 구조의 이중보온관(이중벽 파이프)입니다.
지하 열수송관은 내부 강철관과 단열재, 외부 보호관으로 구성된 이중벽 구조를 갖추고 있습니다.
문제는 강철이 지닌 정직한 물리 법칙입니다. 계절이 바뀌고 온수가 흐르거나 멈출 때마다 배관은 팽창과 수축을 쉼 없이 반복합니다. 수 킬로미터에 걸쳐 미터 단위로 요동치는 팽창 에너지는 지하의 꺾임부와 용접 연결부에 집중됩니다. 배관이 뒤틀리거나 연결 마감재가 찢어지면 그 틈으로 지하수가 스며들어 단열재를 적시고, 결국 강관이 부식되면서 대형 파열 사고로 번질 수 있습니다.
팽창 억제가 아닌 사전 분산: 예열공법의 명확한 정의
배관이 늘어나지 못하게 꽉 고정하면 굴곡부와 관절이 파손되고, 배관 두께를 무작정 늘리면 밀어내는 팽창력만 더 커집니다. 반대로 헐겁게 묻으면 관이 흙 속에서 제멋대로 움직이며 외벽이 마모됩니다. 꽉 쥐어도 부러지고 풀어줘도 닳아 없어지는 진퇴양난의 상황입니다.

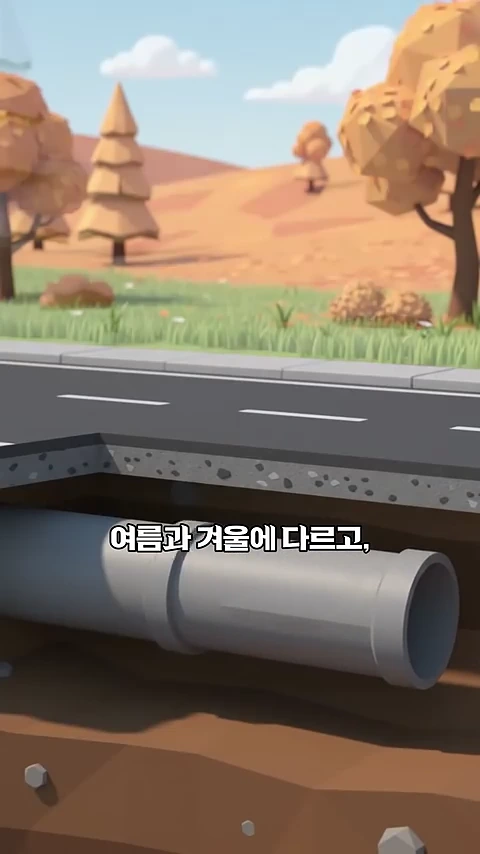

계절에 따라 온도 차이가 발생하는 열수송관은 내부의 열팽창을 미리 고려해 설치하는 것이 핵심입니다.
여기서 엔지니어들은 생각을 전환했습니다. 팽창을 억지로 막는 대신, 땅에 묻기 전 전기를 흘려 배관을 인위적으로 달궈 늘려놓은 뒤 흙을 덮는 예열공법(Pre-heating)을 도입한 것입니다. 배관이 최대로 늘어난 상태에서 되메우기를 마치면, 이후 실제 가동 중 온도 변화가 생겨도 팽창과 수축에 따른 변위 스트레스가 전체 구간에 고르게 분산됩니다. 국내에서는 2000년 서울 가양동 배관 보수 현장에 처음 도입되어 표준 시공 기술로 안착했습니다.
흔히 오해하는 지점: 흙은 장애물이 아니라 고정 장치다
지하 시설물을 떠올릴 때 흙을 배관을 짓누르는 단순 하중으로만 바라보기 쉽습니다. 하지만 현대 열수송관 설계에서 되메운 흙은 배관의 거동을 제어하는 핵심 요소입니다.
되메운 흙이 만들어내는 강력한 접지 마찰력은 예열 후 매설된 강관이 한쪽으로 쏠리거나 밀려나지 않도록 든든하게 붙잡아 줍니다. 별도의 거대한 기계식 완충 장치를 지하 곳곳에 설치하지 않고도 흙의 마찰력 자체를 구조적 지지대로 삼아 팽창 응력을 흡수하는 원리입니다.
3중 안전 설계: 예열, 토양 지지력, 그리고 1.5cm 간격의 감지선
오늘날 시공되는 모든 신규 지역난방 배관은 단순한 쇠파이프가 아니라 세 가지 기술이 맞물린 안전 시스템입니다.
- 예열 시공: 매설 전 미리 열을 가해 늘려놓음으로써 가동 시 발생하는 팽창 응력을 사전에 상쇄합니다.
- 토양 마찰 지지: 흙의 구속력을 활용해 배관의 과도한 거동을 억제하고 응력을 분산시킵니다.
- 내장 감지선: 내부 강관과 외부 외피관 사이에 1.5cm 간격으로 피복을 벗긴 센서 전선을 1km 단위 폐회로로 매립합니다.

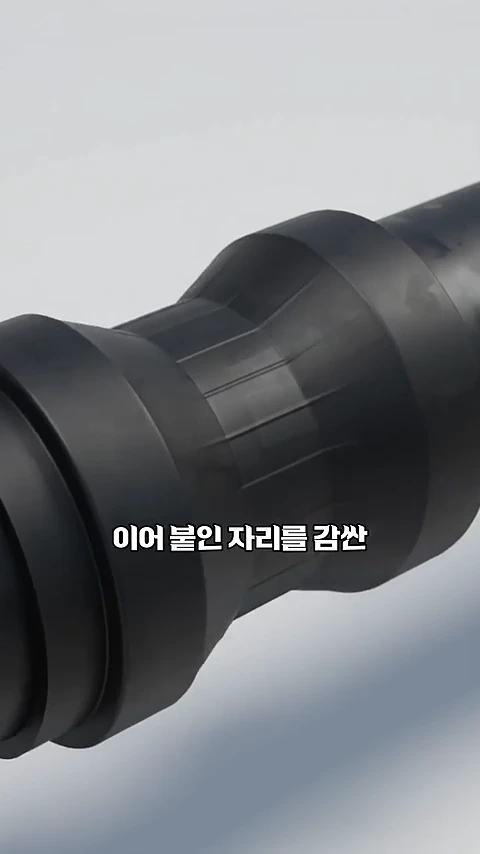

배관 연결부의 결합을 단단히 보강하여 지하수의 침투를 막고 부식을 방지하는 이중 안전 구조입니다.
만약 미세한 균열로 온수가 흘러나와 단열재가 젖으면 전기 흐름에 즉각적인 변화가 생깁니다. 도로를 일일이 파헤치지 않고도 지상에서 전기 저항 변화를 측정해 누수 지점을 정확하게 찾아낼 수 있습니다.
실제 현장에서의 한계와 노후 배관 관리의 현실
이 우수한 공법에도 물리적 한계는 있습니다. 예열공법과 토양 마찰력은 팽창 스트레스를 고르게 분산할 뿐 응력 자체를 완전히 없애는 것은 아닙니다.
20~30년에 걸쳐 계절 변화와 온수 공급 주기가 거듭되면 강철에는 피로 하중이 누적될 수밖에 없습니다. 감지선 또한 단선이 발생하면 육안 확인이 까다로워지는 관리상 변수가 따릅니다.
실제로 20년 이상 운영된 장기 사용 배관의 누적 길이가 수백 킬로미터에 이르고 과거 정밀 점검에서도 여러 이상 징후가 확인되면서, 2020년부터는 20년 이상 노후 열수송관에 대해 5년 주기 안전진단이 법적으로 의무화되었습니다. 최근에는 인공지능을 활용해 지면의 미세 변위까지 실시간으로 추적하는 스마트 유지보수 체계가 속속 도입되고 있습니다.
오늘 밤 방바닥을 훈훈하게 덥히는 난방수는 땅속에서 팽창과 수축을 거듭하며 도로 밑을 달려온 물입니다. 거대한 물리 법칙을 힘으로 찍어누르지 않고, 늘어날 자리를 미리 내어주어 길들인 공학적 역발상이 우리 발밑의 안전을 지탱하고 있습니다.
FAQ
열수송관에 예열공법을 적용하면 배관이 더 이상 늘어나지 않나요?
아닙니다. 예열공법은 팽창 자체를 없애는 기술이 아니라, 매설 전 인위적으로 팽창시켜 묻음으로써 가동 중 발생하는 팽창과 수축 변위 스트레스를 전체 구간에 고르게 분산시키는 방식입니다.
배관 파열을 막기 위해 단순히 강철관 두께를 아주 두껍게 만들면 안 되나요?
배관 두께와 직경이 커질수록 온도 상승 시 주변을 밀어내는 열팽창 하중도 함께 커집니다. 단순히 두께만 늘리면 굴곡부와 용접 연결부에 가해지는 응력이 가중되어 파손 위험이 오히려 커집니다.
땅속에 묻힌 배관의 미세 누수는 어떻게 찾아내나요?
내부 강관과 외부 외피관 사이에 1.5cm 간격으로 절연 피복을 벗긴 감지선을 심어둡니다. 온수가 누출되어 단열재가 젖으면 전기 흐름이 변하므로 지상에서 정확한 누수 위치를 역추적할 수 있습니다.
