5만 톤에 달하는 거대한 화물선이 아파트 9층 높이의 산을 넘어 반대편 바다로 내려갑니다. 날개도 바퀴도 없는 거대한 배를 들어 올리는 데 필요한 것은 대형 전기 모터나 펌프가 아닙니다. 110년이 넘는 시간 동안 이 거대한 수로를 움직여 온 핵심 동력은 오직 중력과 빗물입니다.
남미 대륙을 2만 km나 우회해야 했던 뱃길을 80km로 단축한 파나마 운하는 자연의 저항을 힘으로 뚫어내는 대신, 유체의 물리 법칙을 역이용해 완성한 공학적 역발상의 대표적인 사례입니다.
왜 갑문식 운하라는 개념이 중요할까
대륙을 가로지르는 운하를 구상할 때 가장 직관적인 방식은 양쪽 바다의 수위와 같아질 때까지 육지를 파내는 해수면식(Sea-level)입니다. 수에즈 운하를 성공시킨 프랑스가 1881년 파나마에서도 같은 방식으로 굴착을 시작했습니다.

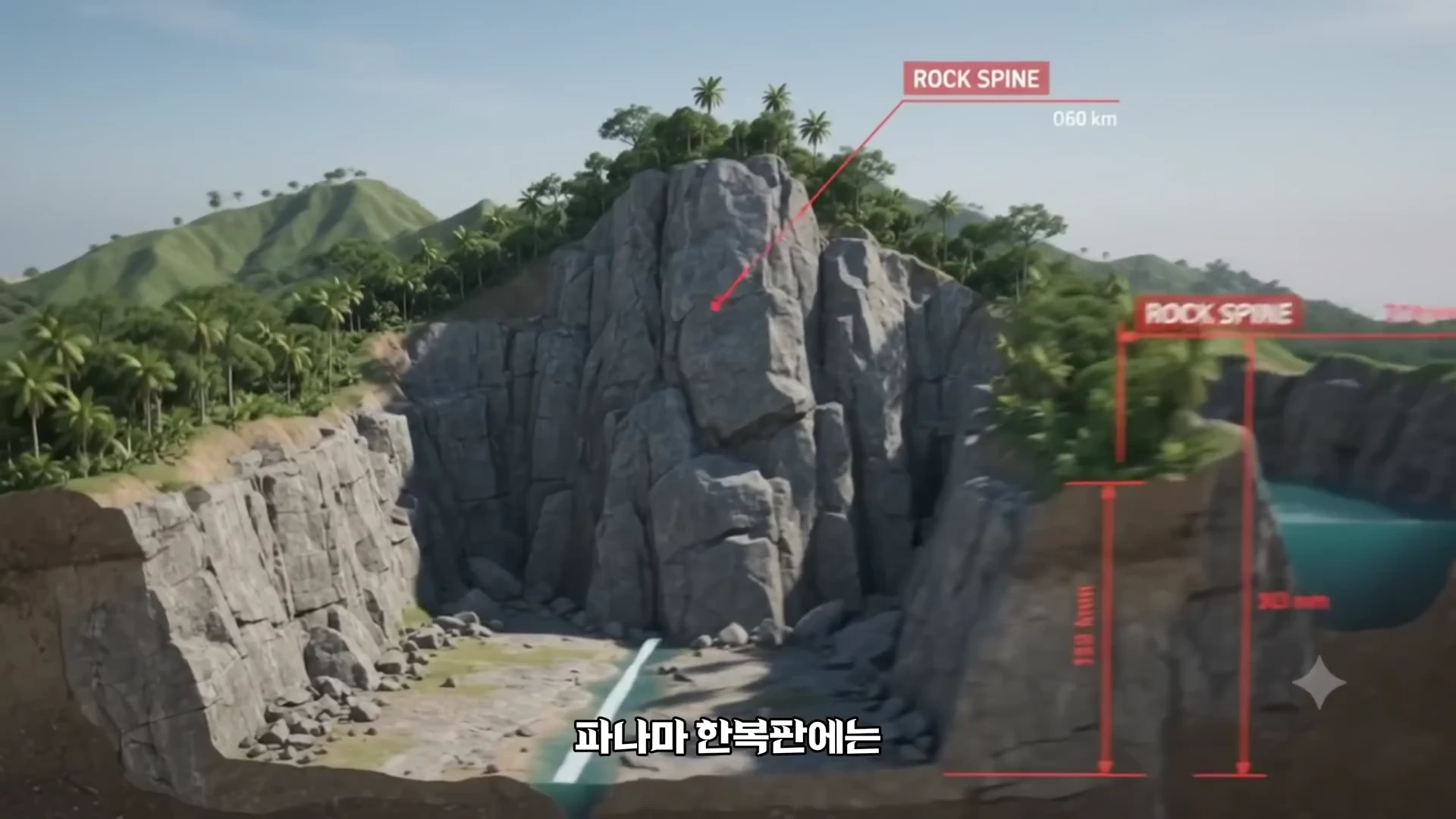

파나마의 지형은 수에즈와 달리 거대한 바위산이 한복판을 가로막고 있어 운하 건설에 큰 난관이 되었습니다.
하지만 평평한 모래 지형이었던 수에즈와 달리 파나마는 해발 고도가 높은 암반 산악 지대였고, 비만 오면 무너져 내리는 점토질 토양이었습니다. 게다가 공사 구역을 가로지르는 차그레스강은 우기마다 수위가 6m씩 치솟아 파놓은 도랑을 흙탕물로 메워버렸습니다. 무리한 굴착과 전염병으로 2만 명 이상의 희생자를 낸 프랑스는 결국 파산하고 말았습니다. 자연 지형을 물리적인 굴착력만으로 깎아내리는 방식의 한계가 명확히 드러난 셈입니다.
갑문식 운하의 정의와 작동 메커니즘
1904년 공사를 넘겨받은 기술자들은 발상을 완전히 뒤집었습니다. 산을 바다 높이로 깎아내는 대신, 배를 산 높이로 들어 올리는 '갑문식(Lock system) 운하'를 도입했습니다.
핵심은 장애물이었던 강을 호수로 바꾸는 데 있었습니다. 공사를 방해하던 차그레스강을 1913년 가툰댐으로 막아 바다보다 26m 높은 위치에 거대한 인공호수인 가툰호를 만들었습니다. 이 조치 하나로 전체 80km 구간 중 33km가 굴착 없이 곧바로 항로로 전환되었고, 배를 띄울 거대한 물탱크가 산 정상부에 자연스럽게 확보되었습니다.

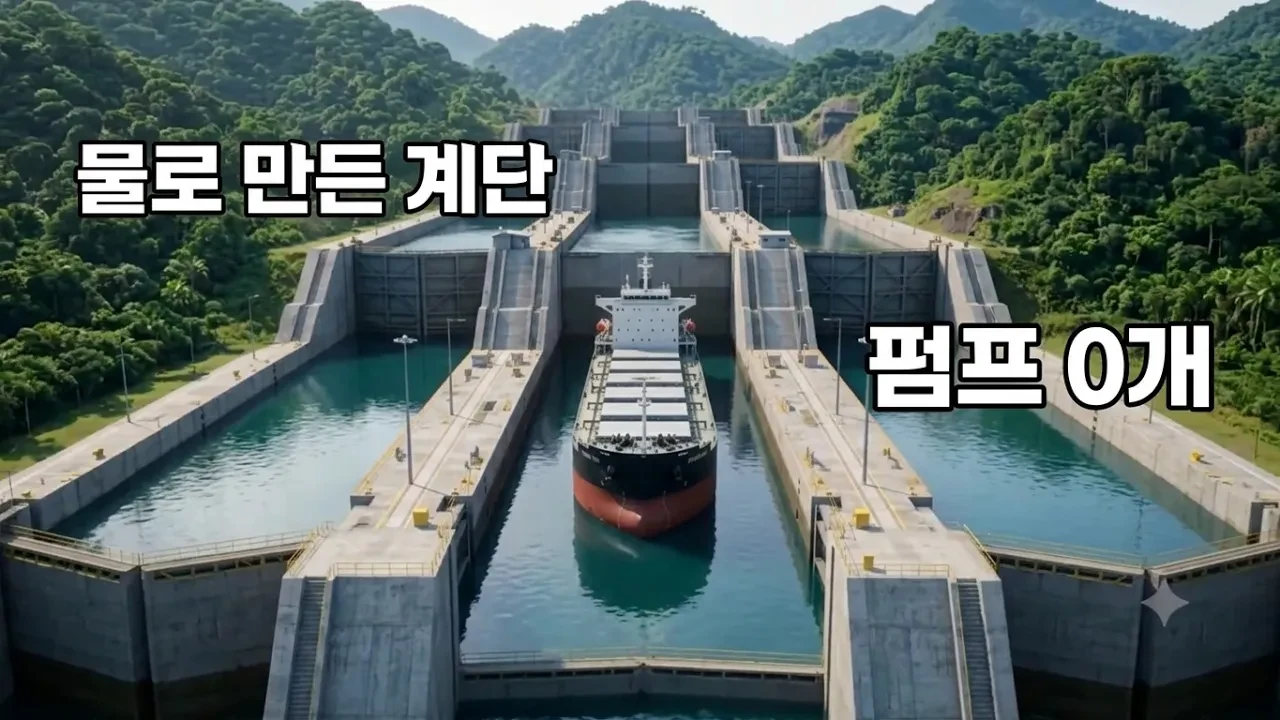

이 높은 호수와 바다를 연결하기 위해 물로 만든 계단인 '갑문실'을 설치했습니다. 선박이 챔버에 진입하면 문을 닫고, 더 높은 위치에 있는 물을 유입시켜 배를 단계별로 띄운 뒤 호수를 건너 반대편 바다로 내려보내는 구조입니다.
대형 펌프가 필요하다는 흔한 오해
아파트 9층 높이(26m)까지 수만 톤의 배를 올리기 위해 강력한 전동 펌프로 물을 퍼 올릴 것이라 생각하기 쉽습니다. 하지만 파나마 운하에는 물을 뿜어 올리는 거대 펌프가 없습니다.
해발 26m에 위치한 가툰호수의 수위가 바다보다 높기 때문에, 연결관 밸브를 열기만 하면 사이펀 원리와 중력에 의해 물이 높은 곳에서 낮은 챔버로 스스로 흘러들어옵니다. 중력 에너지만으로 챔버를 채우고 비우는 무전력 자연 순환 방식을 구현했습니다.
수압과 와류를 제어하는 정밀한 내부 설계
단순히 물을 채우는 것만으로는 5만 톤 선박을 안전하게 제어할 수 없습니다. 엄청난 유량과 수압을 다루기 위해 두 가지 정밀한 유체역학 설계가 적용되었습니다.

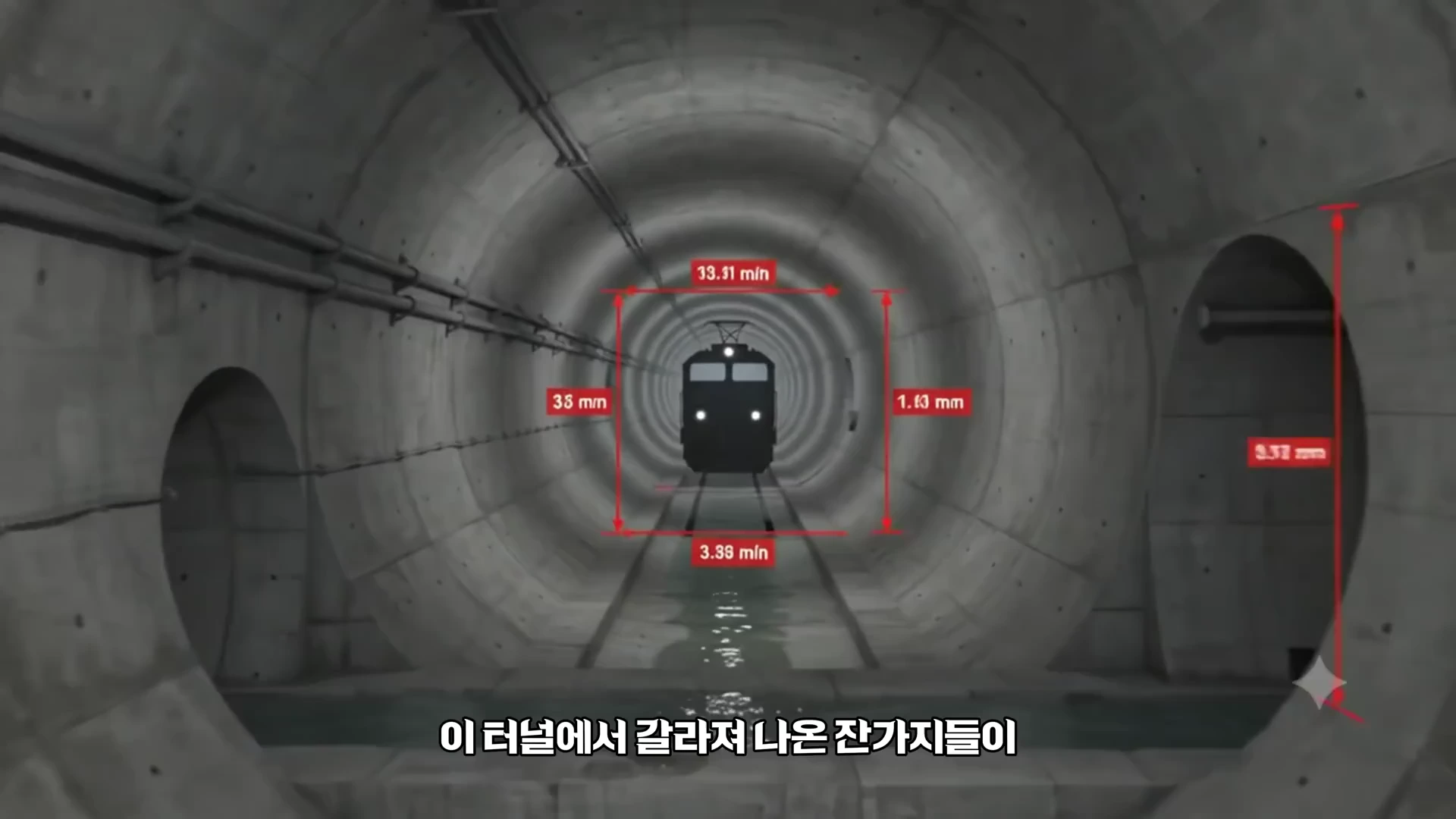

기차가 통과할 수 있을 만큼 거대한 터널 내부 구조를 통해 물을 안전하게 이동시키는 정교한 통로를 보여줍니다.
첫째는 V자형 수밀 갑문입니다. 문짝 두 개가 닫힐 때 상류 쪽을 향해 살짝 꺾인 형태로 맞물리도록 설계되었습니다. 상류의 수압이 가해질수록 문짝끼리 서로를 더 강하게 밀어붙여 틈새를 밀폐시키므로, 수압 자체가 문을 잠그는 쐐기 역할을 합니다.
둘째는 바닥 분산 급수 시스템입니다. 벽면 내부의 지름 5.5m 주터널을 거쳐 챔버 바닥에 뚫린 100여 개의 구멍으로 물을 골고루 밀어 올립니다. 만약 측면 한곳에서 강하게 주수하면 강력한 와류가 발생해 선박이 콘크리트 벽면에 충돌하게 되므로, 바닥 전면에 수류를 분산시켜 물살의 충격을 상쇄한 것입니다. 이 설계를 통해 단 8분 만에 선박을 다음 계단 높이로 안정적으로 부상시킵니다.
자연 법칙을 역이용한 공학적 해석과 교훈
파나마 운하는 장애물이었던 강과 산을 억지로 없애려 하지 않고, 오히려 댐으로 가두어 시스템의 주요 동력원으로 전환했다는 점에서 커다란 통찰을 줍니다. 물리적 저항을 힘으로 찍어누르는 설계는 막대한 유지비와 실패 위험을 수반하지만, 자연의 위치에너지와 수압을 활용한 설계는 반영구적인 작동성을 보여줍니다.

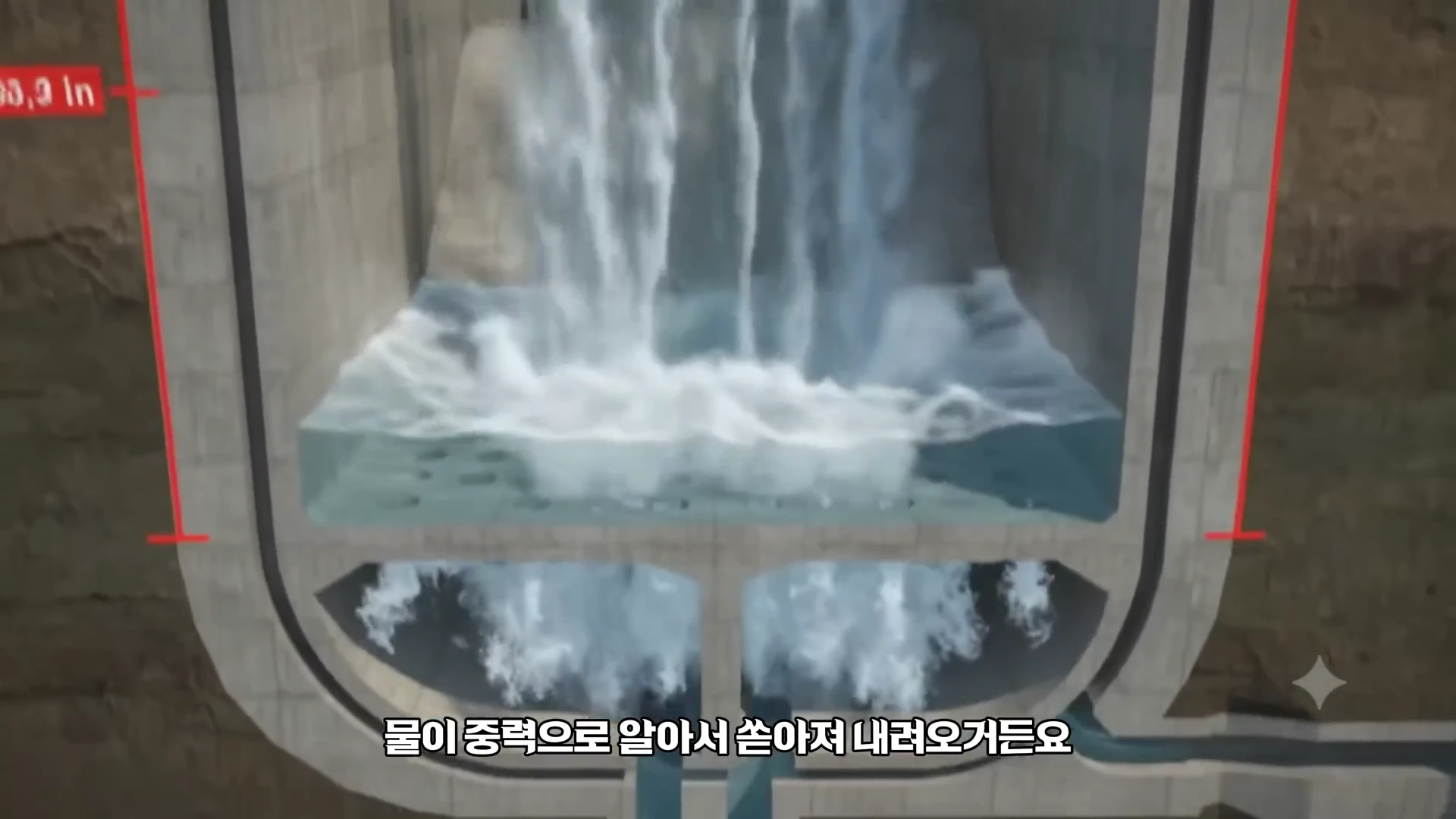

바닥 전체에 배치된 100개의 구멍을 통해 물을 고르게 분산시킴으로써, 거대한 선박이 안전하고 안정적으로 부상할 수 있도록 유도합니다.
다만 중력식 시스템 역시 완전한 무한동력은 아닙니다. 배 한 척이 통과할 때마다 약 2억 리터의 담수가 바다로 빠져나가기 때문에, 가뭄으로 호수 수위가 낮아지면 통항량이 직접적으로 제약을 받습니다. 이를 보완하기 위해 2016년 확장 갑문에는 물 재사용 수조(Water-Saving Basins)를 설치해 사용된 물의 60%를 회수하는 등, 환경적 제약 속에서 유체역학의 효율을 끌어올리는 방향으로 진화하고 있습니다.
파나마 운하의 본질은 거대한 기계 장치가 아니라, 지형의 낙차와 물의 물리적 성질을 정확히 이해하고 역이용한 공학적 사고의 결과물입니다.
